在线式前级3KVA不间断电源设备结构

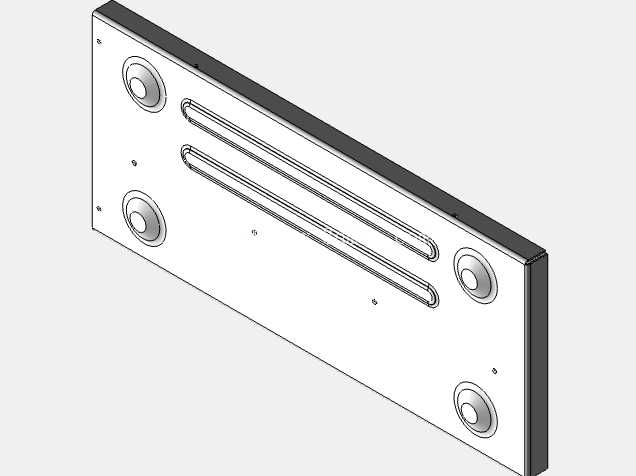

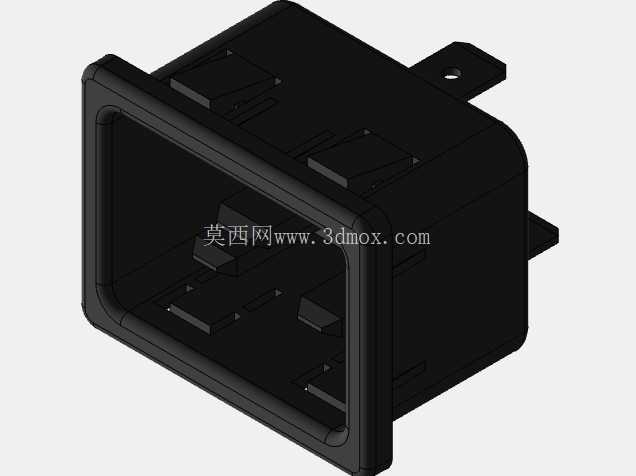

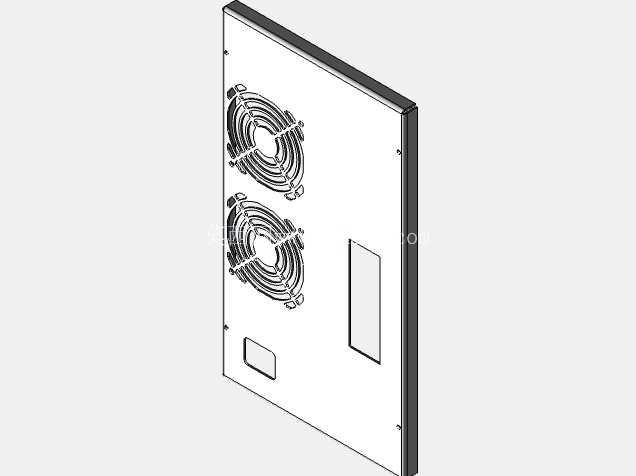

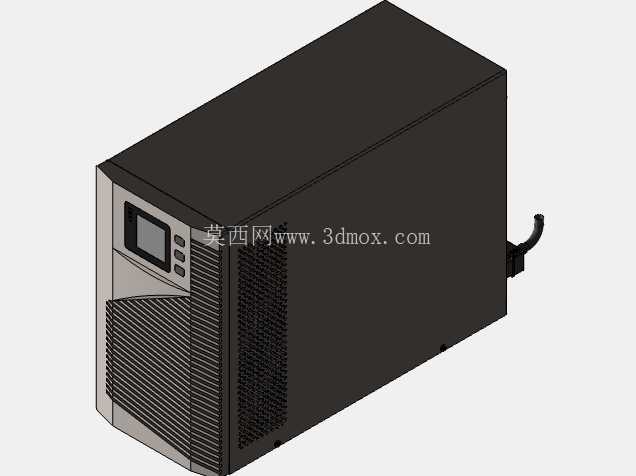

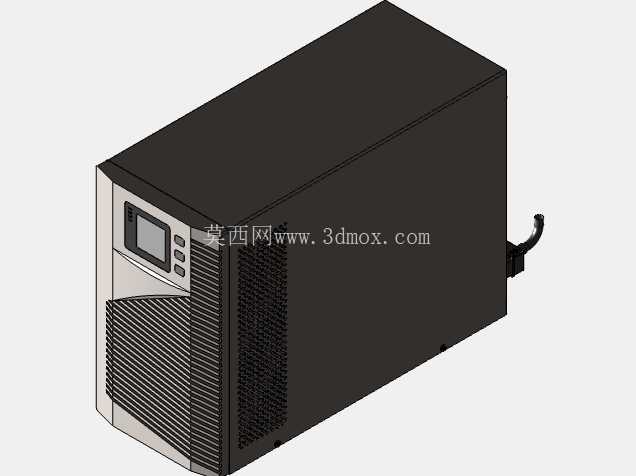

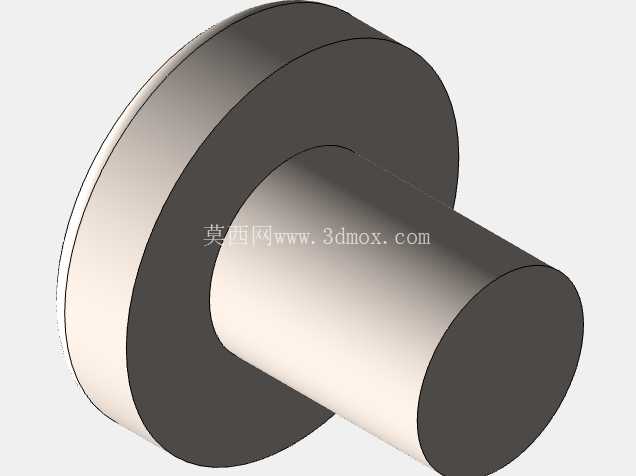

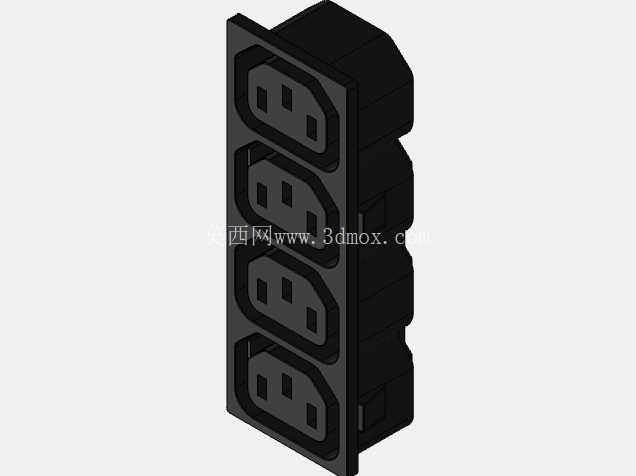

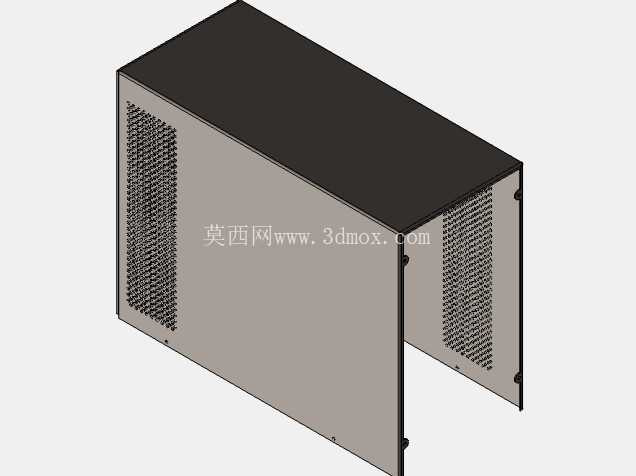

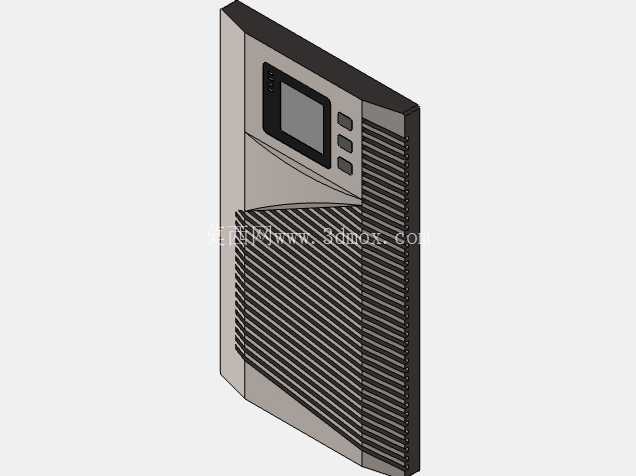

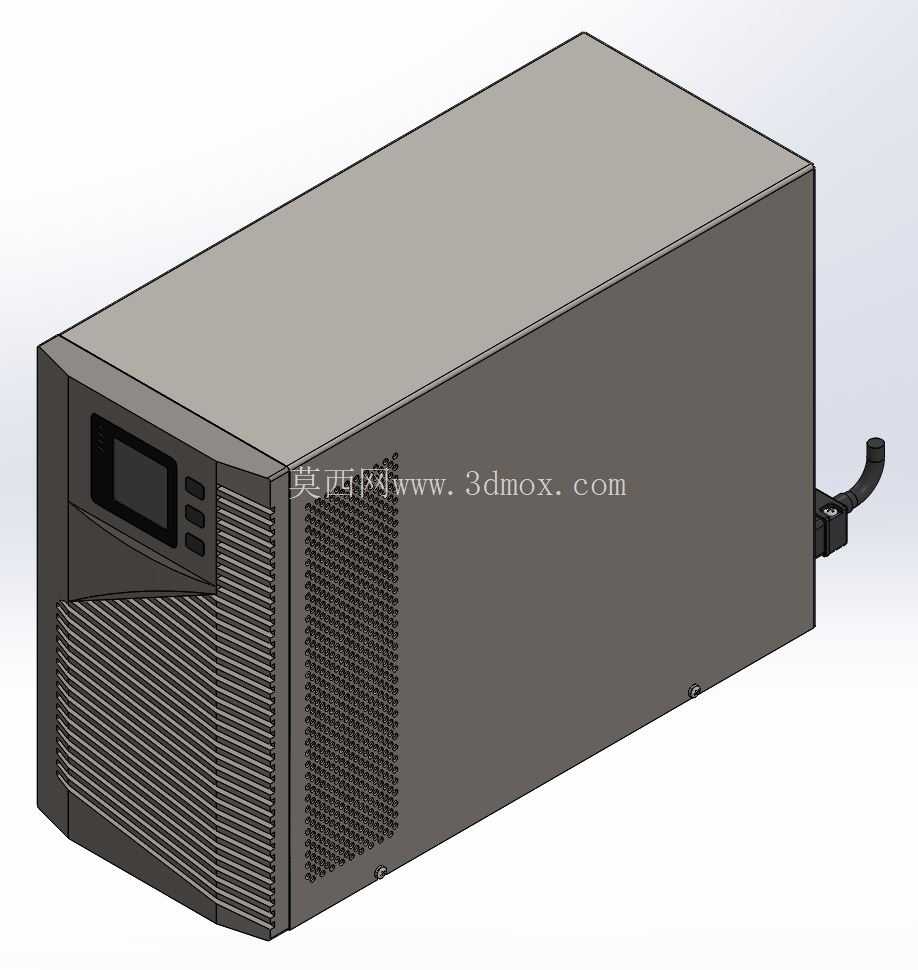

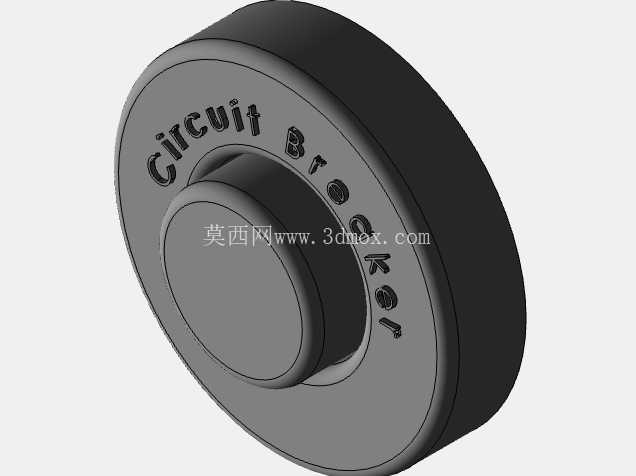

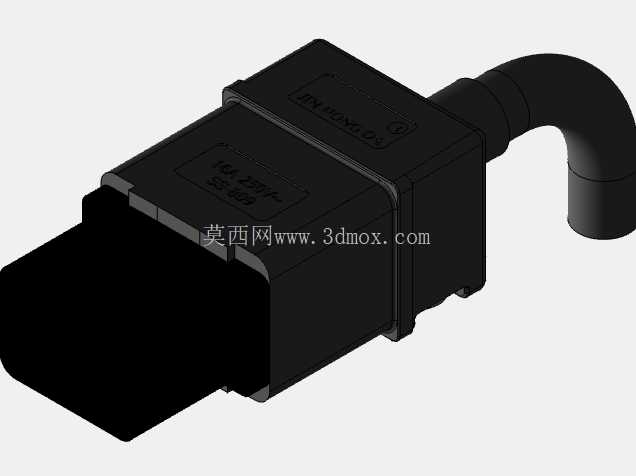

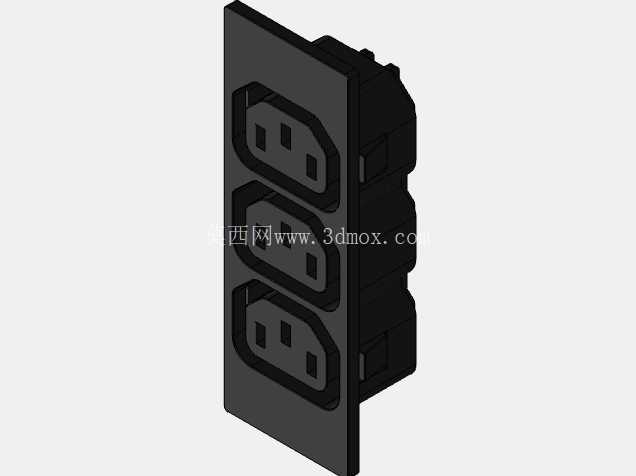

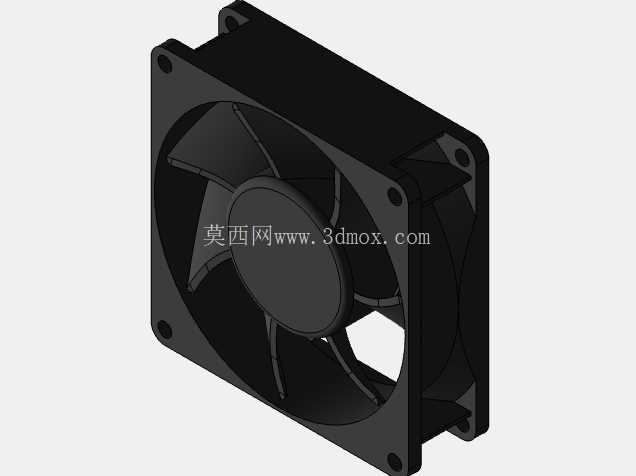

在工业现场控制、小型数据节点、精密检测工位的供电体系搭建中，这类额定容量3KVA的前级UPS是保障负载连续运行的核心节点设备，区别于大容量塔式UPS的集中式部署，该规格产品更多面向分散式小功率负载场景，覆盖单台精密检测仪器、小型PLC控制机柜、车间边缘计算网关、实验室测试台架这类对供电中断容忍度低于10ms的应用场景，能够在市电异常、电压瞬降、浪涌冲击、临时断电的工况下完成无间断供电切换，避免负载设备因供电异常出现数据丢失、硬件损伤、生产流程中断的问题。从结构设计逻辑来看，整机采用立式长方体钣金机箱架构，前面板区域集成了状态显示模块与操作按键，运维人员可直接在设备正面查看输入输出电压、电池剩余容量、负载占比、运行故障代码等核心参数，无需拆解机箱即可完成基础的状态确认与参数设置操作；前面板下半段与机箱侧面对应位置设计了通风格栅结构，进风路径从前面板下部进入，经过内部功率模块、逆变单元、电池组的散热区域后，从侧面格栅排出，形成顺畅的风冷散热流道，避免内部功率器件因长期积热出现性能衰减，格栅的条缝尺寸经过匹配设计，既保证通风面积满足满负载运行的散热需求，又能阻挡车间环境中较大尺寸的金属碎屑、浮尘进入机箱内部，降低内部电路短路的风险。机箱侧面的散热区域对应内部IGBT模块、整流桥、充电单元这些发热核心部件的安装位置，结构设计时将发热器件的安装基板紧贴机箱内侧的散热风道壁，减少热传导路径的热阻，配合内置的温控调速风扇，可根据内部实时温度调整风扇转速，在低负载工况下降低运行噪音，满负载时提升散热效率。设备后部预留了市电输入接口、负载输出接口、通讯监控接口与接地端子，安装时可直接固定在标准机柜托盘或者车间地面的平整支撑面上，机箱底部设计了可调式支撑脚，可根据安装面的平整度调整高度，保证机箱放置平稳，避免长期运行时因机箱倾斜导致内部接插件受力松动。从安装边界来看，整机的宽度、深度、高度尺寸适配19英寸标准机柜的安装空间，可直接放置在机柜层板上，也可独立放置在工位旁的地面上，设备四周预留的散热间距不小于100mm，保证进风与出风路径无遮挡，避免出现散热回风短路的问题；前面板预留的操作空间不小于400mm，满足运维人员开门操作、查看屏幕、更换内置电池的操作需求。内部结构采用分层布局设计，上层为功率变换与控制电路区域，中层为电池组安装仓，下层为输入输出接线与防雷模块区域，分层隔板采用镀锌钢板材质，既起到结构支撑作用，又能实现不同功能区域的电磁隔离，降低功率模块对控制信号的电磁干扰；电池组采用抽拉式安装结构，更换电池时无需拆解整个机箱侧板，仅需打开前面板的电池仓盖板即可抽出电池组完成更换，大幅降低后期运维的操作难度。机箱的钣金折弯处均做了圆角钝化处理，避免安装运维过程中划伤操作人员，所有外露的金属结构件都做了导电氧化与接地处理，保证设备外壳的接地连续性，避免出现漏电安全隐患。在实际选型匹配时，该规格UPS可覆盖总功率2400W以内的阻性、感性混合负载，适配车间内多数小型精密设备的供电保障需求，结构设计上充分考虑了工业现场的复杂环境，在防尘、散热、运维便捷性、安装适配性上做了针对性的优化，既可以独立部署在零散工位旁，也可以集成到小型一体化控制柜内部作为配套供电单元，结构建模时完整还原了机箱的钣金拼接结构、前面板的显示与按键布局、侧面的散热格栅结构、后部的接口排布位置，可直接用于供电系统布局仿真、机柜安装干涉检查、运维操作空间校核等工程场景，帮助结构设计人员在项目规划阶段提前确认设备的安装匹配度，避免现场安装时出现尺寸干涉、空间不足、散热路径遮挡等问题。
