支持PoE供电的DMX/RDM舞台灯光控制器

在舞台演出、文旅亮化、智能景观照明这类需要多灯具协同调光的场景里，信号控制设备的部署便利性、运行稳定性直接影响整套灯光系统的调试效率与最终呈现效果。这款支持以太网供电的DMX/RDM控制器，正是针对这类场景的布线痛点做的结构优化，区别于传统需要单独布设供电线路与信号线路的控制设备，它将PoE受电模块与DMX信号处理模块集成在同一金属壳体内，现场部署时仅需一根标准网线即可同时完成数据传输与设备供电，大幅减少现场布线的工作量，尤其适合临时搭建的演出活动、布线空间受限的嵌入式安装场景。

从结构设计层面看，整机采用封闭式金属壳体，一方面可以屏蔽现场复杂电磁环境对DMX差分信号的干扰，避免灯光控制出现信号丢包、频闪失控的问题，另一方面金属壳体本身可以作为散热载体，将内部PoE转换模块、信号处理芯片工作时产生的热量均匀传导到壳体表面，无需额外加装散热风扇，完全避免风扇运行带来的积灰、噪音问题，适配需要长时间连续运行的固定亮化项目。壳体两侧预留的安装挂耳，是按照标准机柜安装孔位做的尺寸匹配，既可以单独壁挂安装在弱电井、设备夹层内，也可以多台并排安装在标准19英寸机柜中，安装孔位的公差控制在0.2mm以内，批量部署时不会出现孔位错位无法固定的问题。

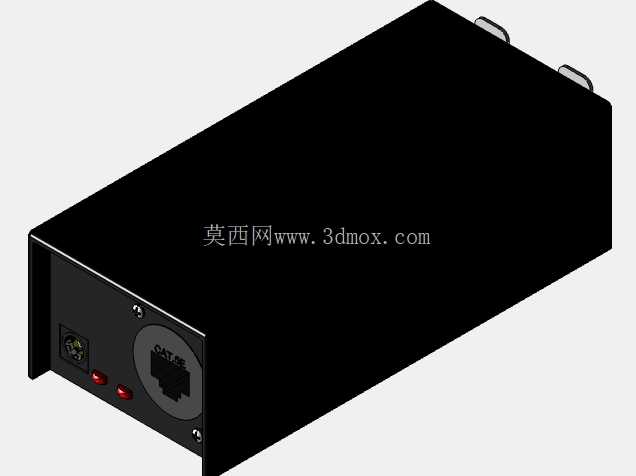

接口布局上，设备端面将PoE以太网接口、电源状态指示灯、信号状态指示灯集中布置在同一侧，现场调试时工作人员无需绕到设备背面即可直观查看设备运行状态：电源灯常亮代表PoE供电正常，信号灯闪烁代表DMX数据正在正常传输，故障状态下指示灯的不同闪烁频率可以直接对应不同的故障类型，减少现场排查的时间成本。以太网接口采用带屏蔽层的RJ45母座，金属外壳与整机壳体连通接地，可有效抑制网口的浪涌冲击，适配户外演出时可能遇到的电源波动、静电干扰问题。DMX信号输出接口采用标准卡侬接口结构，接口周围做了凸台防护，避免现场插拔线缆时力度过大导致接口焊盘脱落，提升接口的机械使用寿命。

内部结构设计上，PoE受电模块与信号处理板之间做了物理隔离，供电部分的走线与信号部分的走线分层布置，避免电源纹波对DMX信号造成干扰，PCB板与金属壳体之间预留了2mm的绝缘间隙，同时在壳体接缝处做了导电泡棉填充，既可以保证壳体的电磁屏蔽连续性，也能避免内部电路板与壳体接触造成短路。设备内部没有多余的飞线连接，所有模块之间采用板对板连接器对接，减少运输过程中震动导致的连接松动问题，适配演出设备经常转场运输的使用需求。

从安装边界来看，整机的外形尺寸控制在标准1U设备的厚度范围内，壁挂安装时突出墙面的距离不超过50mm，不会占用过多的安装空间，设备底部预留了接地柱，现场安装时可以直接连接场地的保护接地，进一步提升设备的抗干扰能力与用电安全性。设备的工作温度范围覆盖-10℃到60℃，可以适配户外低温、高温的不同使用环境，无需额外做保温或散热防护。在实际使用中，这类控制器可以通过RDM协议远程识别连接在总线上的灯具设备，远程修改灯具地址码、查询灯具工作状态，无需工作人员爬到高空桁架上逐个设置灯具参数，大幅降低大型灯光系统的调试维护成本。
