ESP32-S3-WROOM-1开发板结构设计

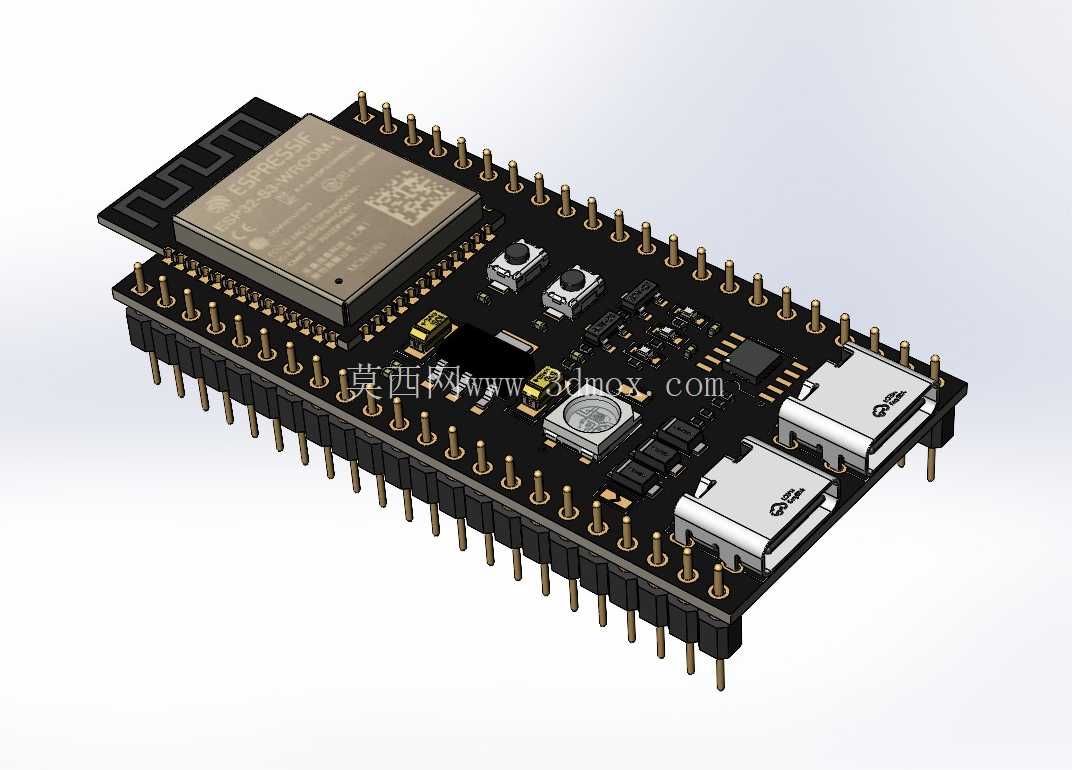

这款ESP32-S3-WROOM-1核心开发板的三维结构设计，完全围绕嵌入式开发、物联网终端搭建的实际使用需求展开，建模过程中优先考虑了实际打样、组装、外接扩展的全流程工程细节。从实际应用场景来看，这类主控板常被用于智能家居控制节点、小型工业数据采集终端、可穿戴设备原型验证、教学实验平台搭建等场景，设计时需要兼顾桌面调试的便利性与嵌入成品设备的安装适配性。

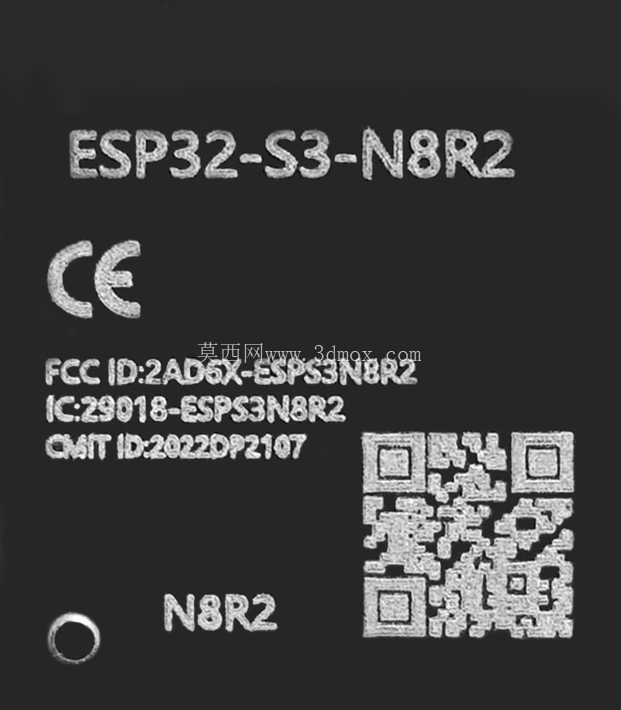

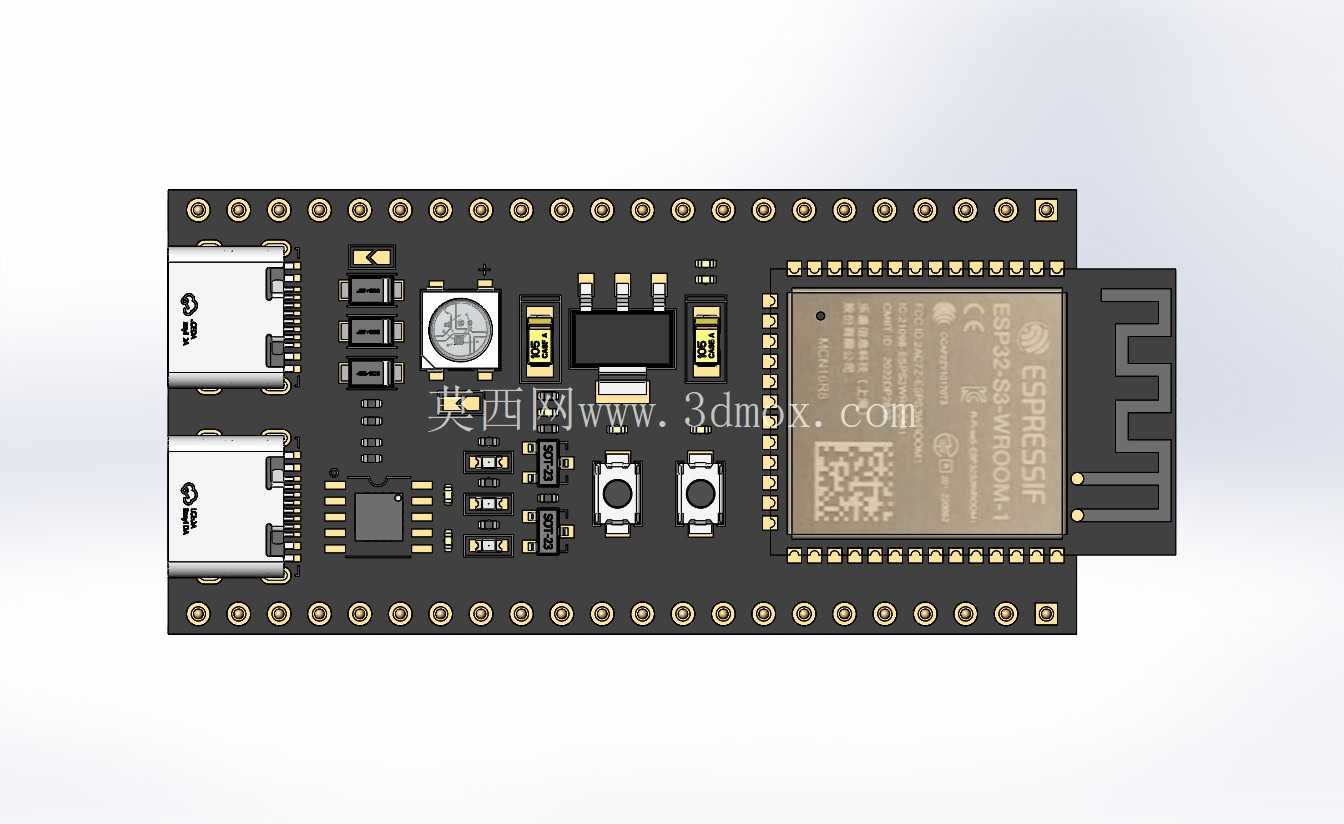

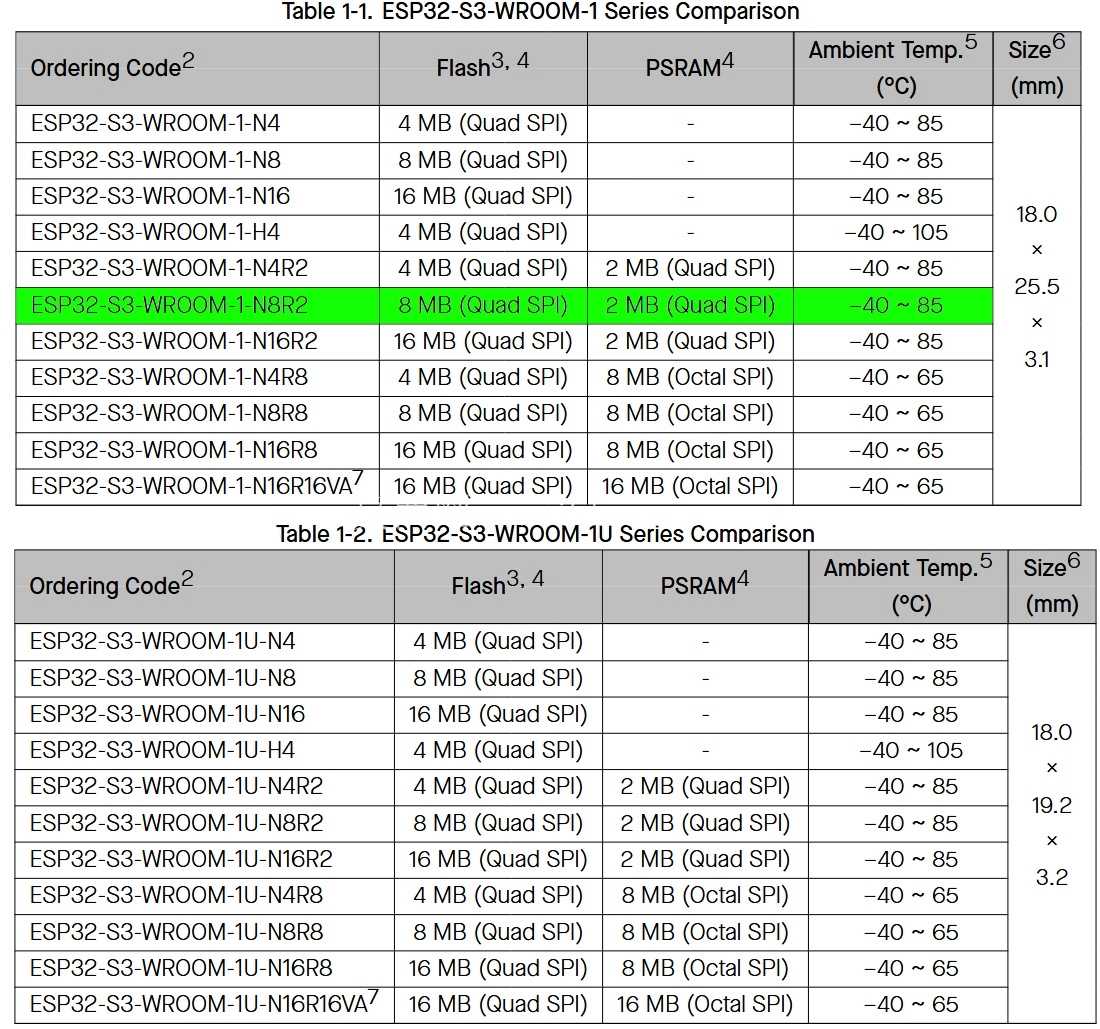

从功能特性层面拆解，板载集成的WROOM-1模组本身搭载双核处理器，支持Wi-Fi与蓝牙双模通信，板上预留的双Type-C接口分别对应程序下载与串口调试功能，避免了单接口复用带来的调试冲突；两侧排布的排针引脚完全对齐模组的IO引出定义，同时在板边预留了足够的插拔空间，不会因为接插杜邦线时与周边元件产生干涉。板上的复位按键、BOOT按键的位置设置在板身靠近侧边的区域，手指按压时不会误触周边的贴片元件，按键的行程高度与排针高度差控制在合理范围，既不会因为突出过多在安装时被误触发，也不会因为凹陷过深导致按压困难。

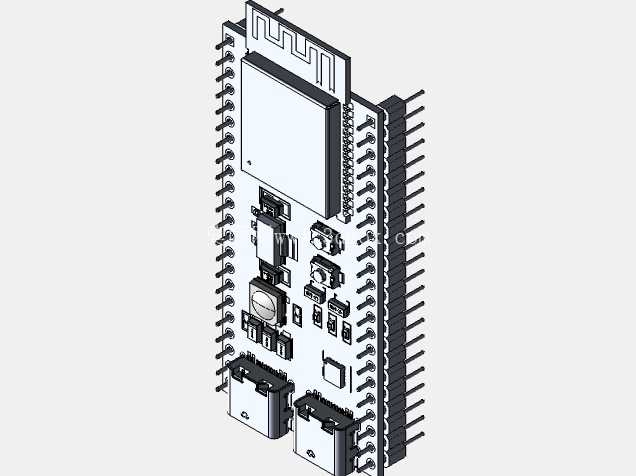

设计思路上，建模时首先确定了核心模组的安装基准，将模组的焊盘位置与PCB板的固定孔位做了对齐校验，PCB板的四个边角做了R2圆角处理，避免尖锐边角在组装时划伤线材或者操作人员。板上的USB接口金属外壳高度、排针露出PCB的高度、贴片电容电阻的焊接高度都做了分层干涉检查，确保所有元件在高度方向上不会超出预设的安装边界，当开发板嵌入到设备外壳内部时，不会出现元件顶壳的问题。电源电路部分的滤波电容、电感的排布避开了板上的高频信号走线区域，结构上预留了散热间隙，避免长时间运行时热量堆积影响模组稳定性。

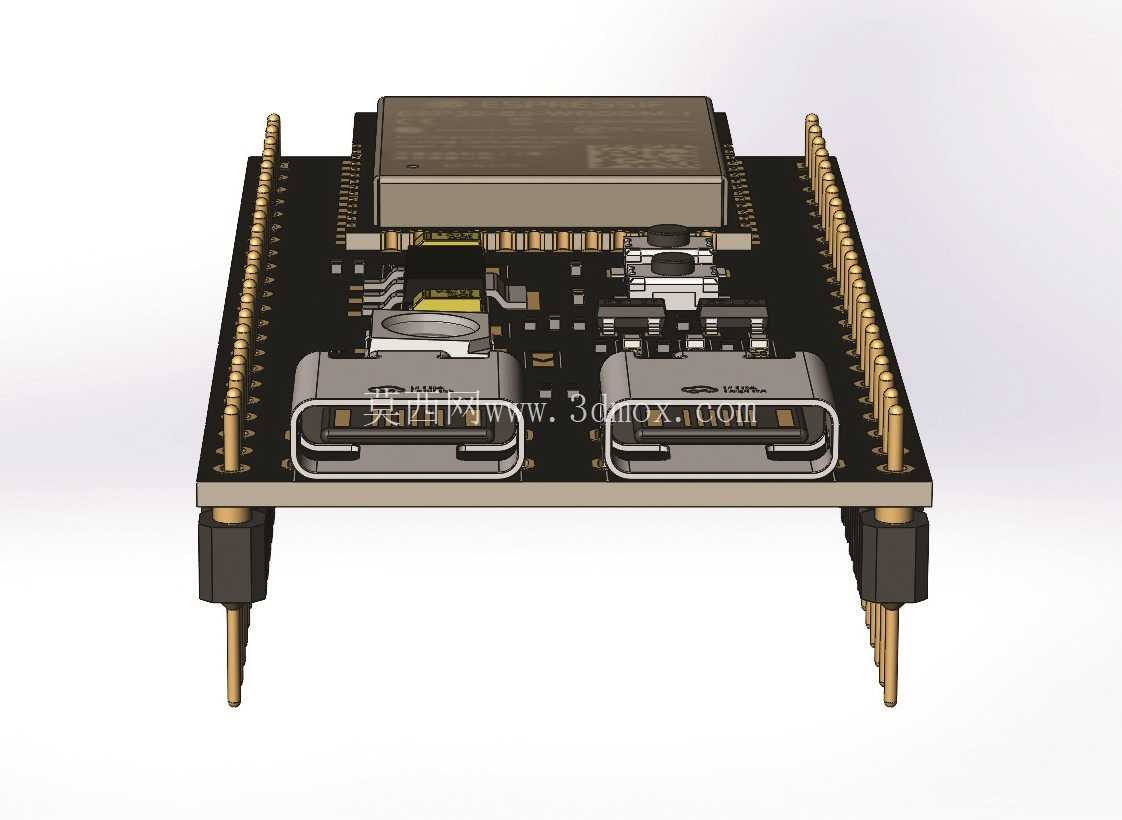

外形尺寸与安装边界方面，整板长度控制在适配通用面包板的宽度范围内，排针间距为标准2.54mm，完全兼容市面上通用的杜邦线、扩展板接插件；板上预留的两个M2固定孔位位置对称，孔位周边做了露铜设计，既可以用铜柱固定在设备壳体内，也可以配合绝缘垫片安装在非金属支架上。安装边界上，板身两侧排针外侧预留了3mm的操作空间，方便接插跳线时的手指操作，Type-C接口的开口位置与板边齐平，外接数据线时插头不会与板身产生结构干涉，天线区域的板边没有布置金属元件，避免遮挡无线信号影响通信效果。

建模过程中对所有贴片元件的高度、焊盘尺寸都按照实际物料的规格书做了1:1还原，包括板上的LED指示灯、晶振、稳压芯片的位置都与实际量产板卡对齐，结构工程师在做设备整机结构设计时，可以直接导入该模型做干涉检查，不需要再单独测量元件尺寸，能够大幅缩短整机开发的结构验证周期。对于需要做定制外壳的开发者来说，该模型的接口位置、固定孔位、元件高度都准确还原实物，导出的STEP格式文件可以直接用于外壳的开孔、限位结构设计，避免出现外壳开孔错位、元件压合不到位的问题。
