多规格2.54mm间距公排针连接器结构设计

在板级电路互联的实际工程场景里，2.54mm间距的公排针是应用覆盖度极广的基础互联元件，从消费类电子的主控板扩展、工业控制板卡的信号转接，到汽车电子模块的板间连接、测试治具的信号引出，几乎所有需要板对板、板对线可拆卸互联的场景，都能见到这类元件的身影。做这类元件的三维结构设计时，首先要锚定的核心尺寸边界就是2.54mm的针脚中心距，这个尺寸是沿用了数十年的行业通用标准，直接决定了元件和母座、PCB板孔的适配性，一旦中心距出现0.1mm以上的偏差，批量焊接时就会出现插针无法对位、强行装配导致针脚弯折、PCB焊盘脱落的问题，因此建模时首先要把单针的中心基准、多针阵列的间距公差控制在合理范围内。

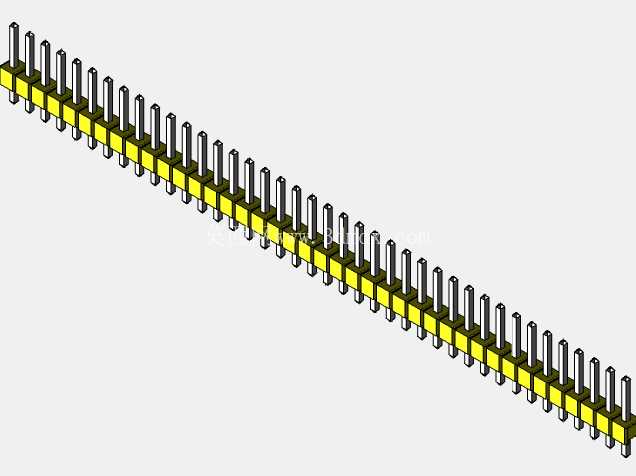

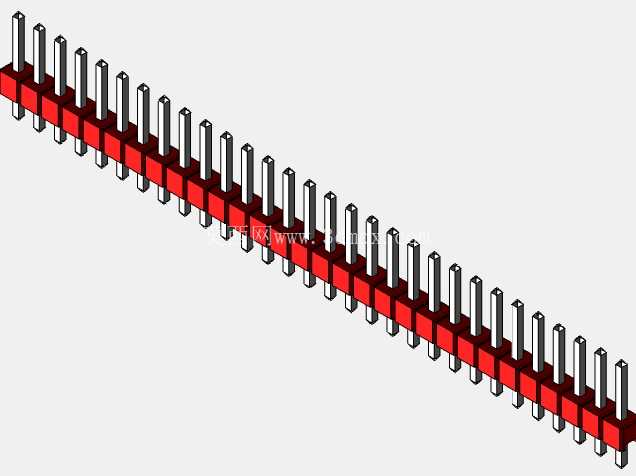

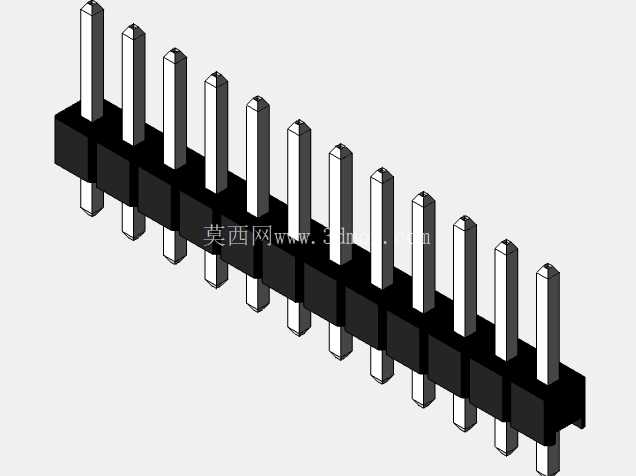

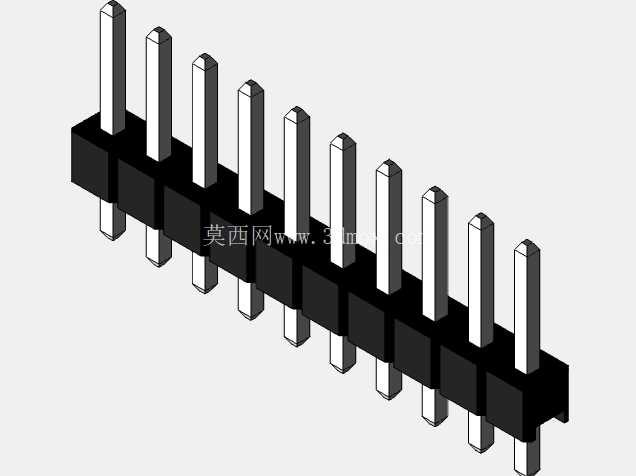

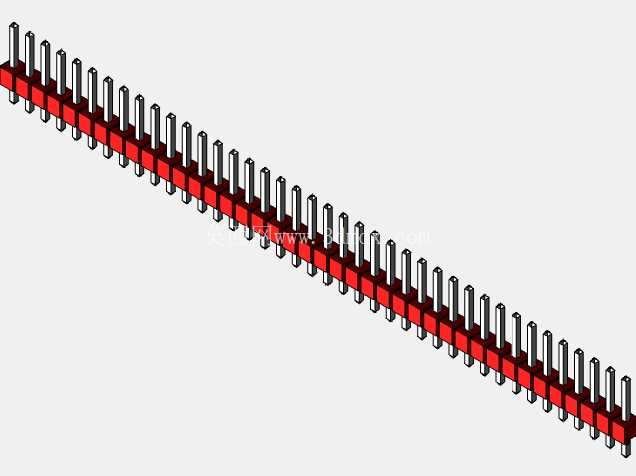

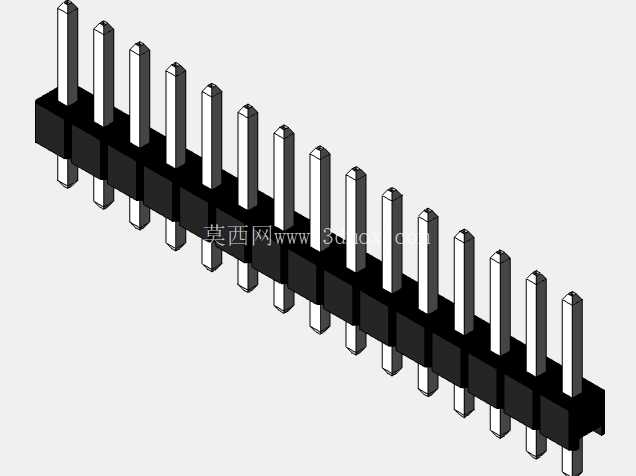

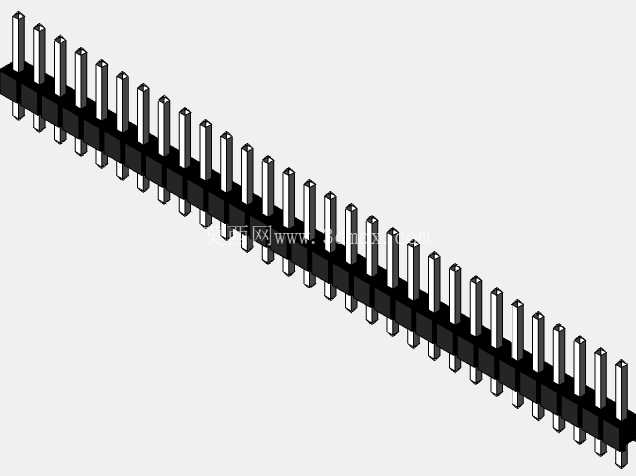

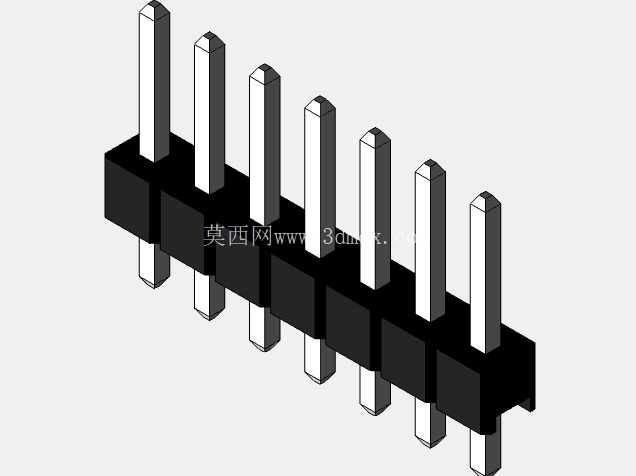

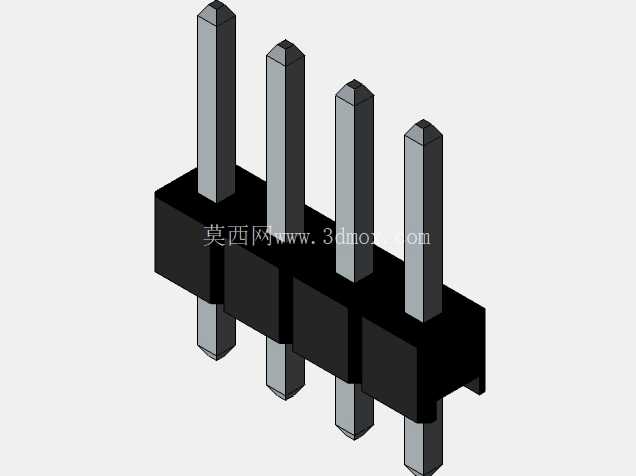

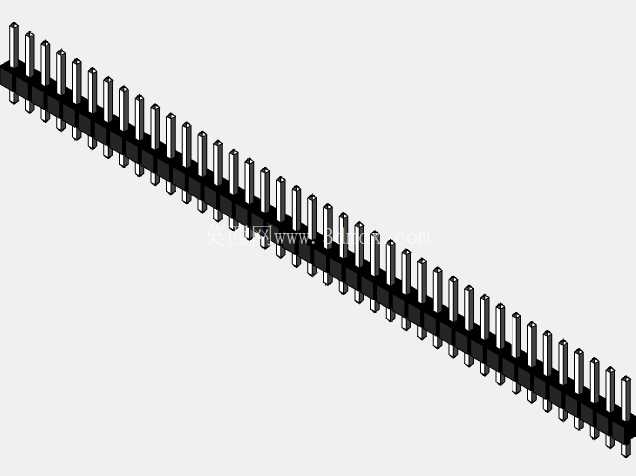

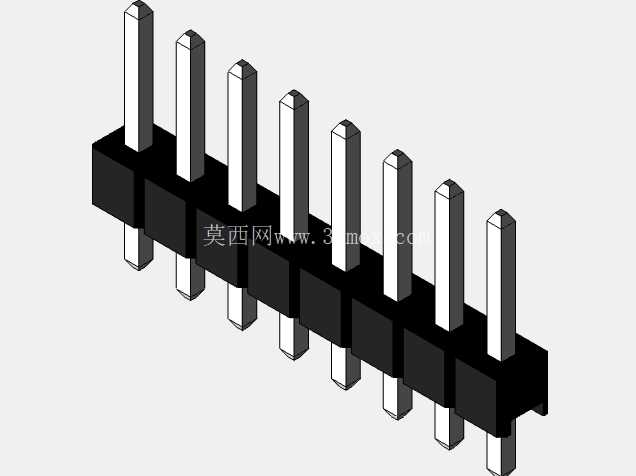

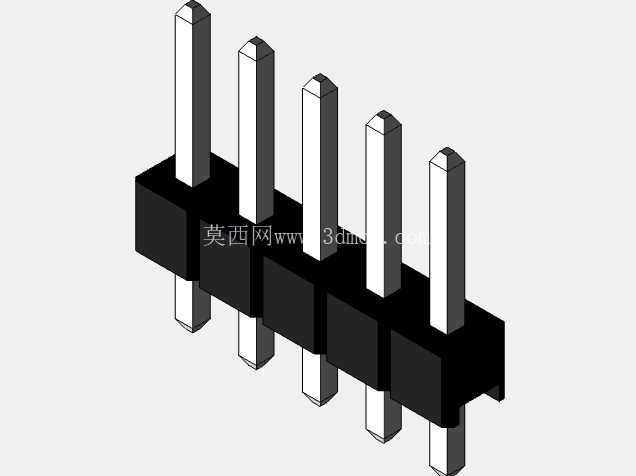

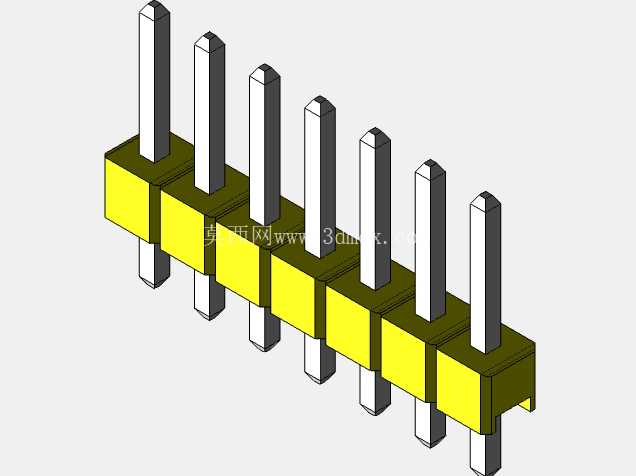

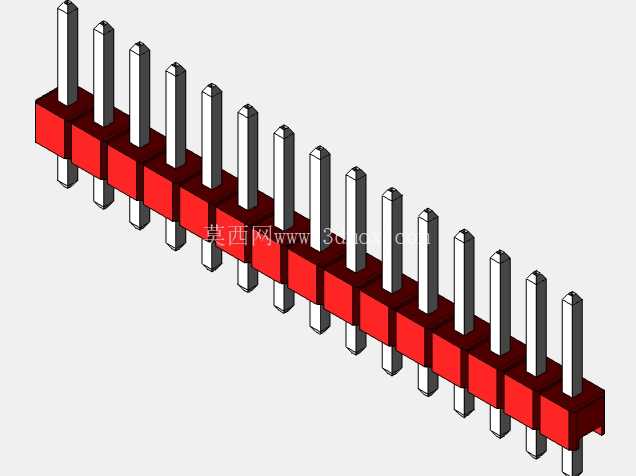

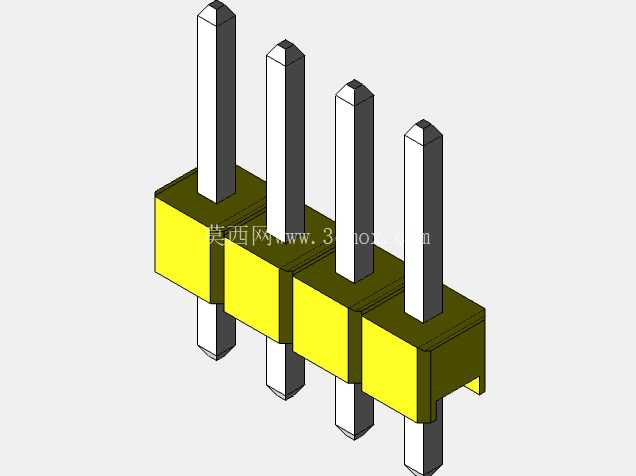

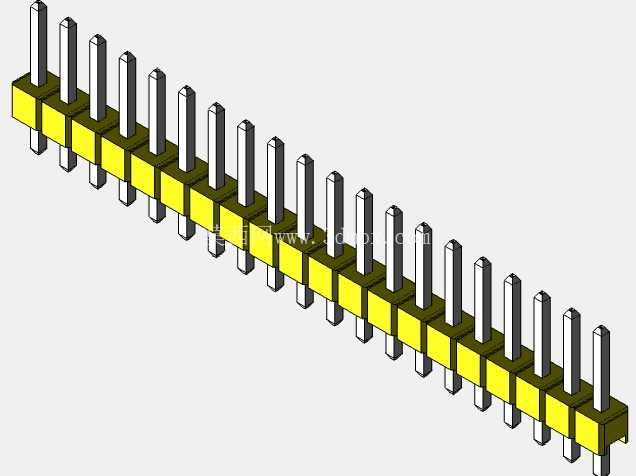

从功能特性来看，这类公排针的核心作用是实现不同电路模块之间的电流与信号传输，插针部分采用导电性能优异的金属材质，基座部分采用绝缘耐高温的工程塑料，既要保证针脚之间的绝缘隔离，避免相邻针脚出现信号串扰、短路问题，也要满足波峰焊、回流焊过程中的高温耐受要求，不会因为焊接高温出现基座变形、针脚移位的情况。设计时针对不同pin数的使用需求，做了从单针到40pin的全规格阵列覆盖，实际选型时工程师可以根据需要的信号通路数量，直接选用对应pin数的规格，也可以根据实际板卡空间，对长排针进行裁剪得到需要的pin数，这也是这类排针通用性强的核心原因之一。

建模过程中，插针的外形尺寸需要严格匹配行业通用规范，插针的外露长度、插入母座的配合段长度、穿过PCB板的焊接段长度都有明确的尺寸边界：焊接段长度要适配常规1.6mm板厚的PCB，预留足够的上锡空间，保证焊接后的连接强度；配合段长度要和对应规格的母座插合深度匹配，保证插合后接触可靠，不会因为振动出现接触不良、信号瞬断的问题；基座的厚度和宽度也要控制在标准范围内，避免和板卡上的其他元件出现安装干涉，尤其是在高密度布板的场景下，排针基座的外形尺寸直接影响周边元件的布局空间。

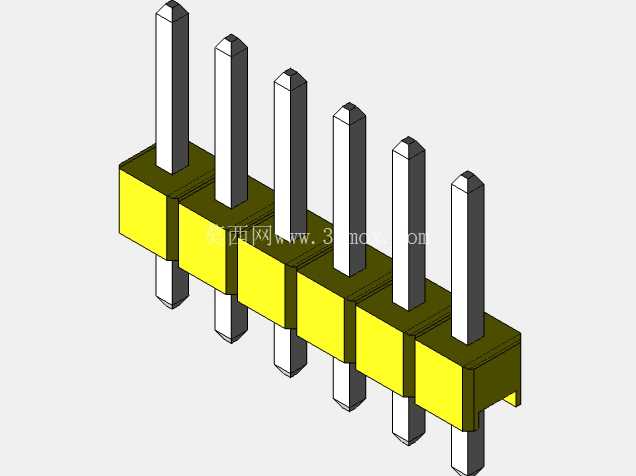

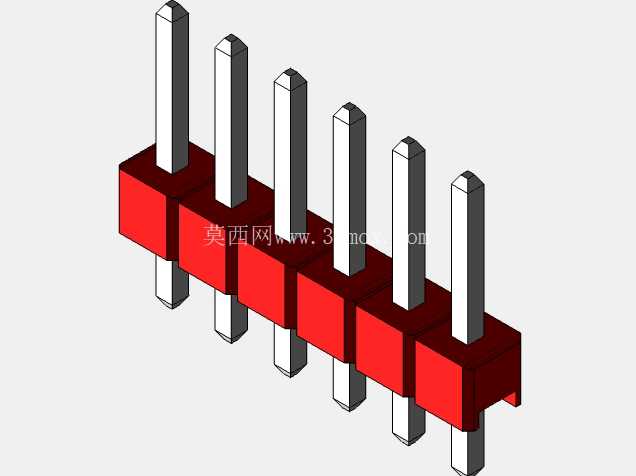

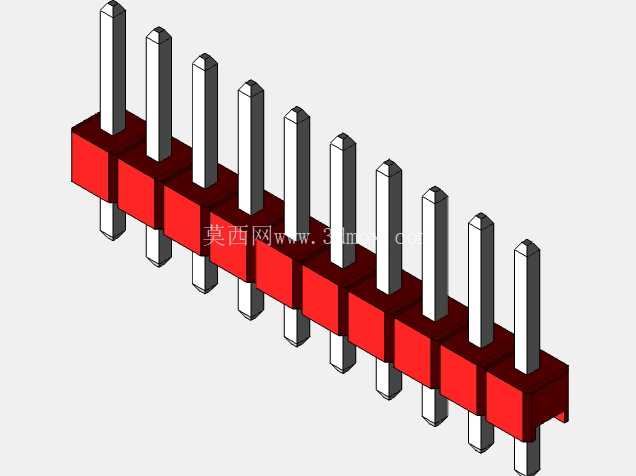

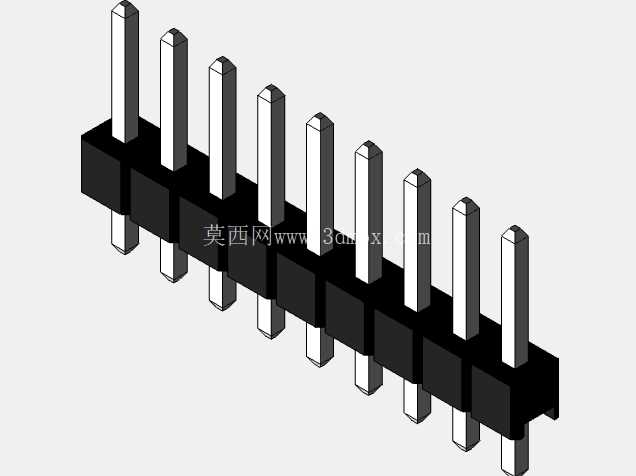

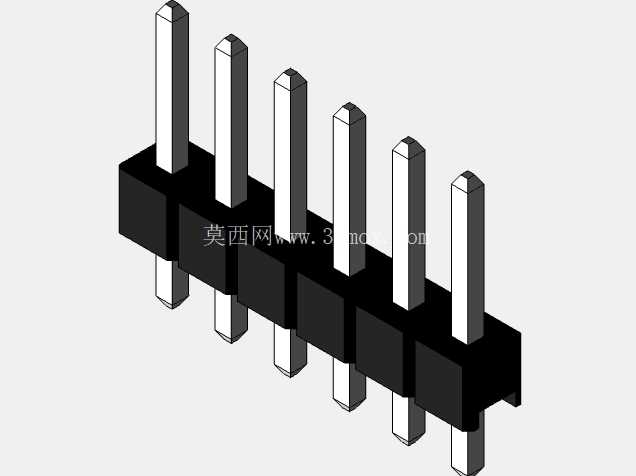

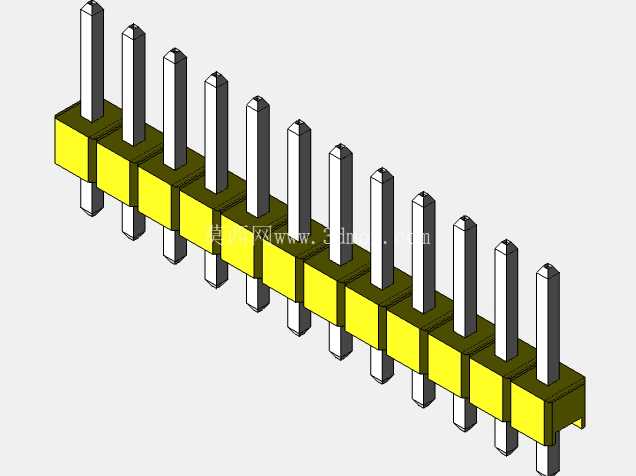

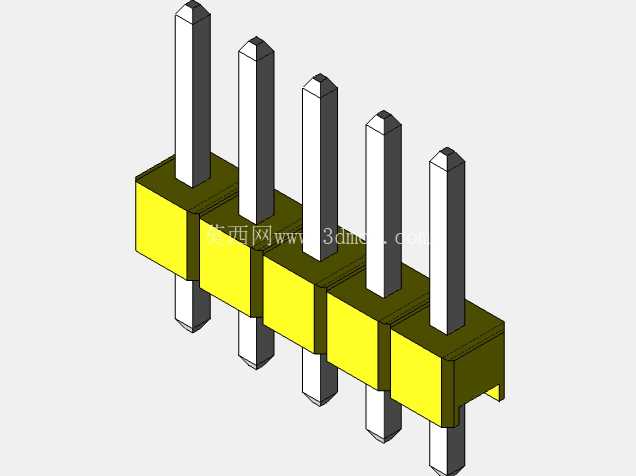

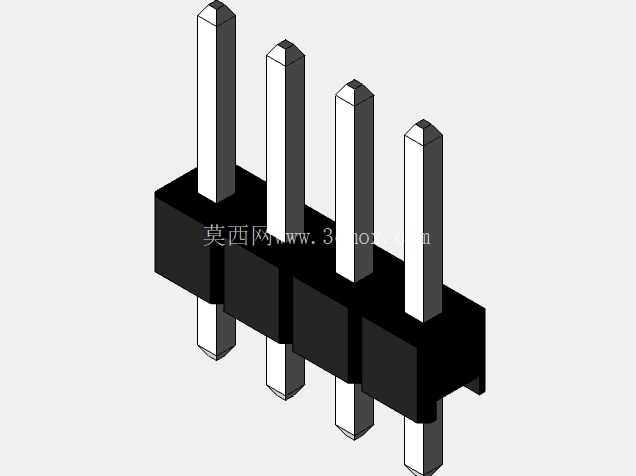

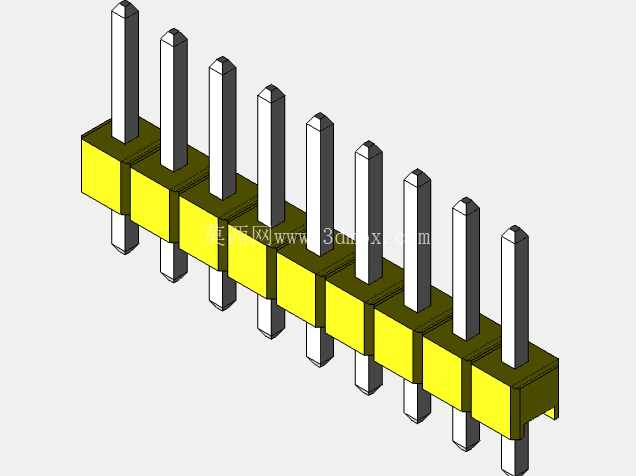

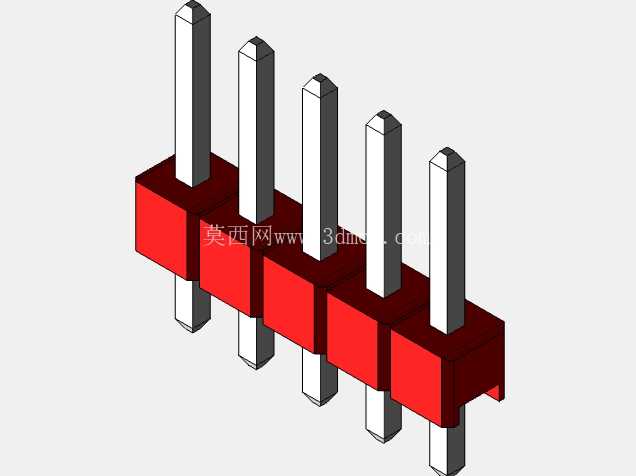

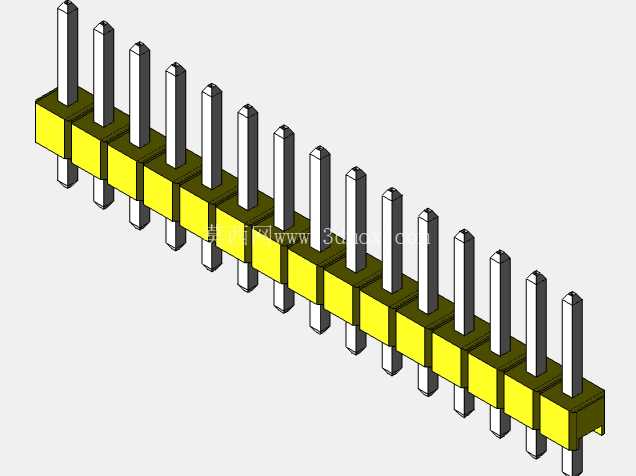

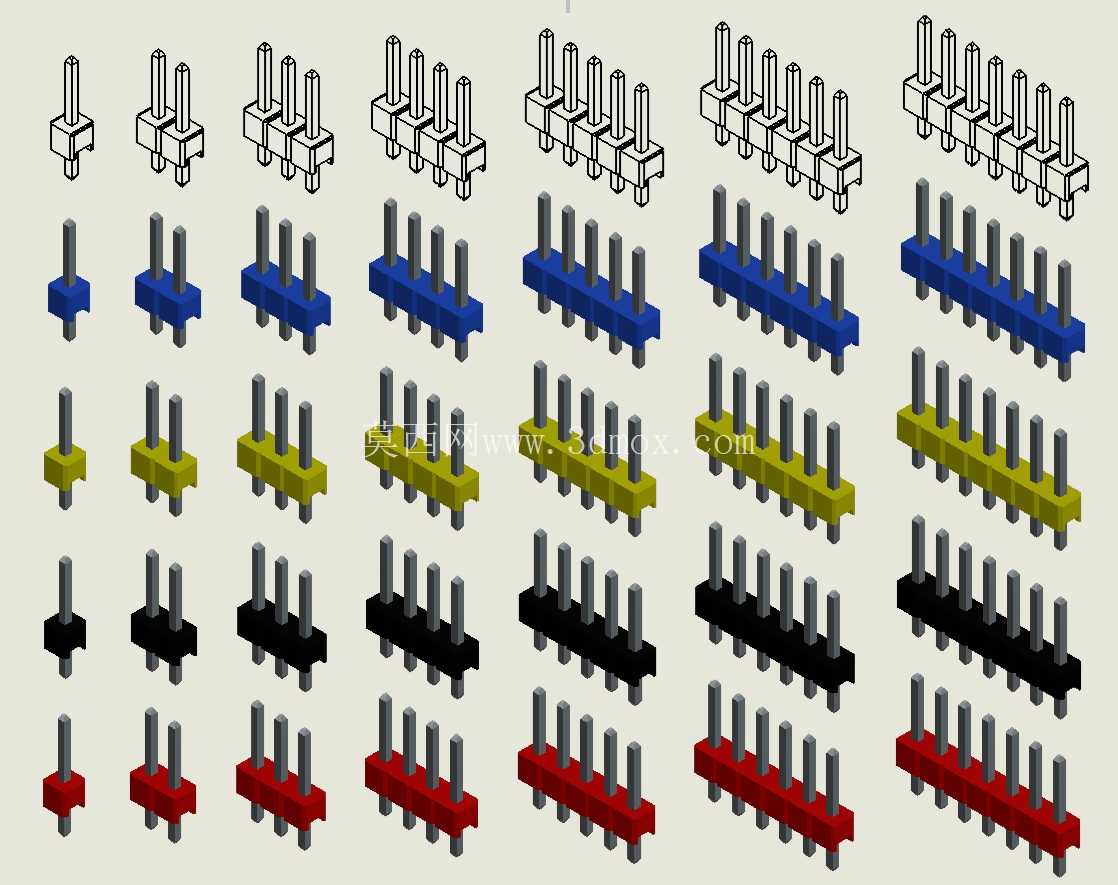

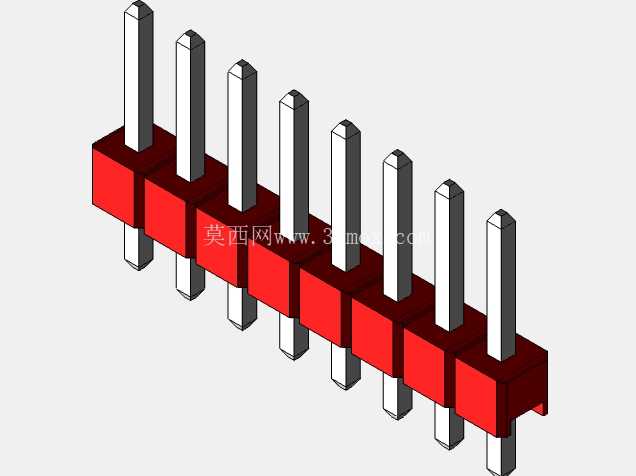

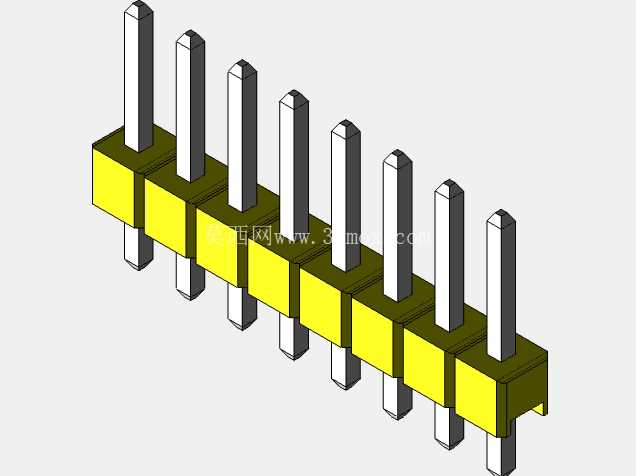

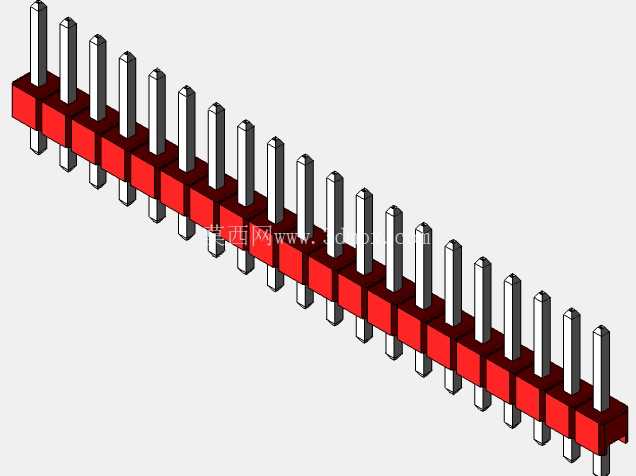

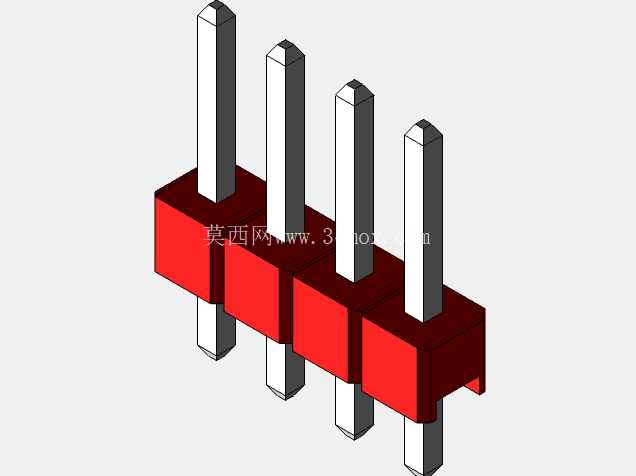

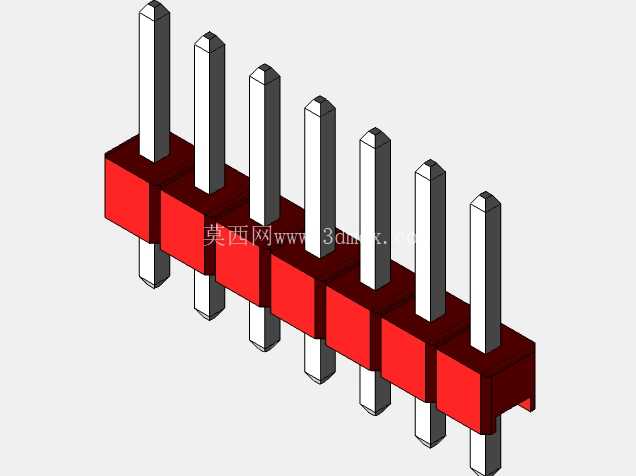

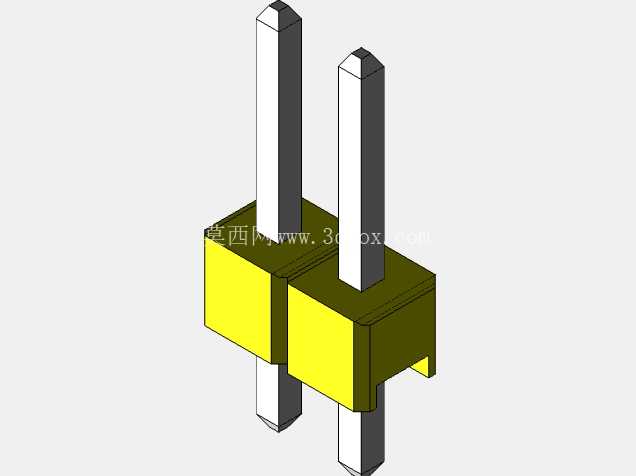

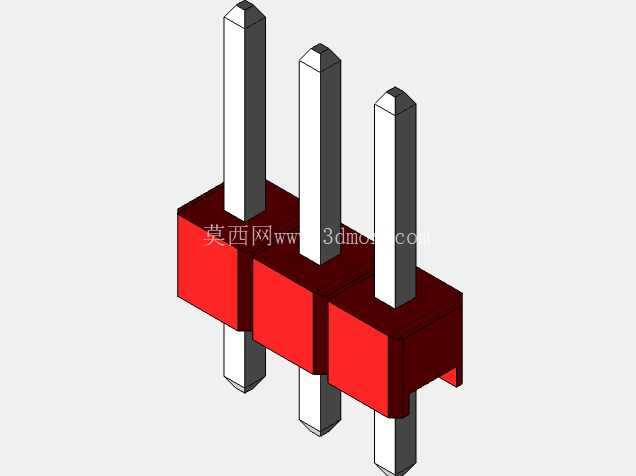

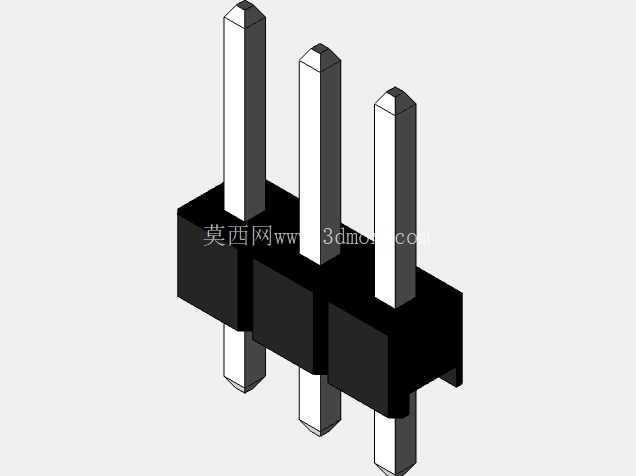

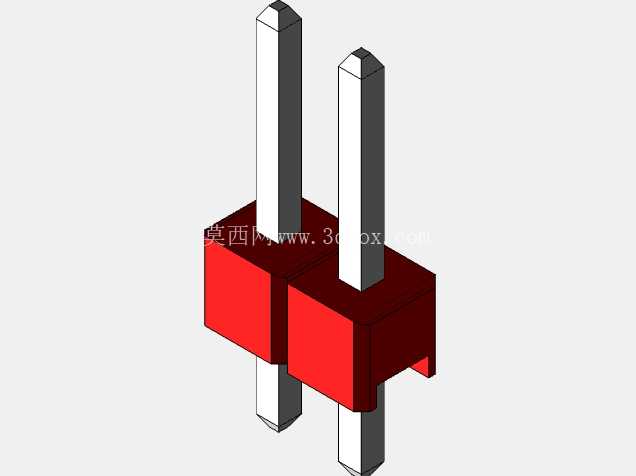

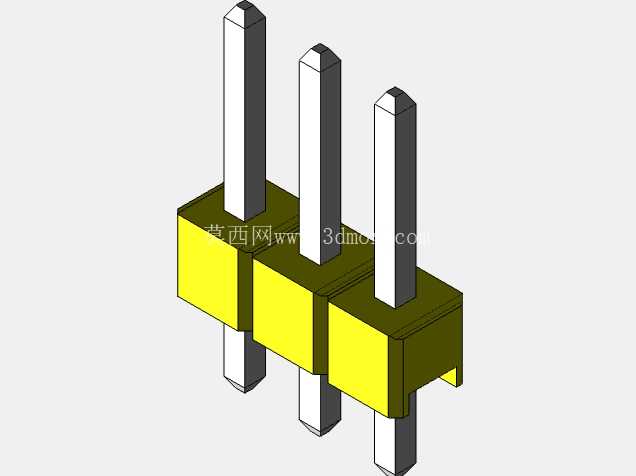

不同颜色的基座并非单纯的外观区分，在实际工程应用里，不同颜色通常用来标识不同的信号功能分组，比如红色基座用来标识电源通路、黑色标识接地通路、蓝色标识信号通路、黄色标识特殊功能通路，生产装配和后期维护时，作业人员可以通过基座颜色快速识别排针的功能定义，减少错插、反插的概率，降低装配和维修的出错率。设计时针对不同颜色的基座做了统一的结构基准，所有颜色规格的安装尺寸、针脚位置完全一致，不会因为颜色不同出现尺寸偏差，保证不同颜色的同pin数排针可以完全互换。

从安装适配的角度来说，这类排针支持直插焊接的安装方式，针脚和PCB板的安装孔采用间隙配合，既可以保证手工插件时的装配效率，也能适配自动化插件设备的批量装配要求。建模时特意还原了插针和基座的配合结构，插针和基座之间采用过盈压装的固定方式，保证在焊接、插合、拔出的过程中，插针不会从基座中脱出，能够承受常规使用下的插拔力，不会因为多次插拔出现针脚松动、接触电阻变大的问题。

在实际的结构选型过程中，工程师首先需要根据板卡之间的互联信号数量确定需要的pin数，再根据板卡之间的安装间距选择对应针长的规格，同时根据电路的功能分组选择对应颜色的基座，方便生产和维护环节的识别。这类标准化的互联元件，三维模型的准确性直接影响整机结构设计的干涉检查结果，如果模型的针脚间距、基座外形尺寸和实物存在偏差，就会导致结构设计阶段的干涉检查失效，实际装配时出现排针和周边元件、结构件碰撞的问题，因此建模时所有的尺寸都严格对标行业通用的实物规格，保证模型和实物的一致性，结构工程师在调用模型进行板卡布局、结构设计时，可以直接用来做干涉检查、安装空间校核，不需要再反复核对实物尺寸，能够有效减少设计阶段的反复修改，提升整体的设计效率。

另外，针对不同使用场景的特殊需求，这类排针的结构也预留了足够的适配空间，比如需要加高板间间距的场景，可以选用长针规格的排针；需要贴片焊接的场景，也可以在现有直插结构的基础上调整针脚的弯折形式，适配SMT焊接工艺。不过核心的2.54mm间距基准是始终保持不变的，这也是这类元件能够在行业内通用数十年的核心基础，所有的结构变化都围绕这个核心尺寸基准展开，保证不同厂商生产的同规格排针、母座可以完全互换，不会出现适配性问题。
