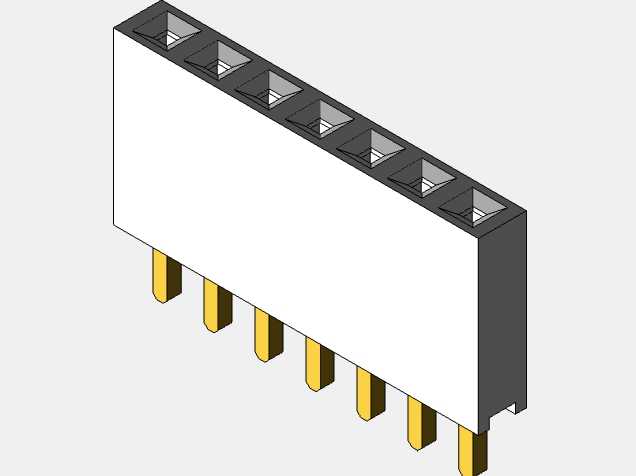

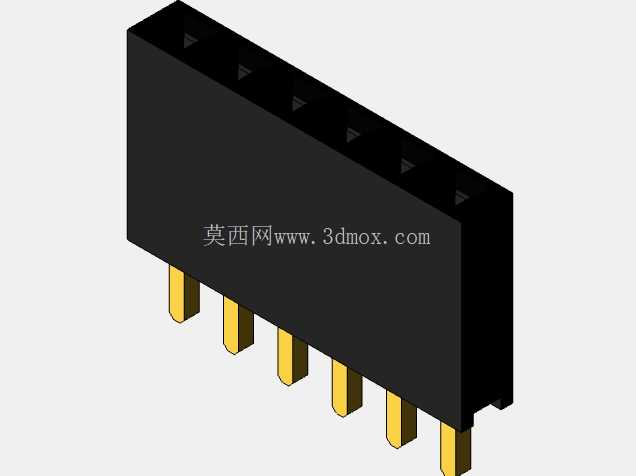

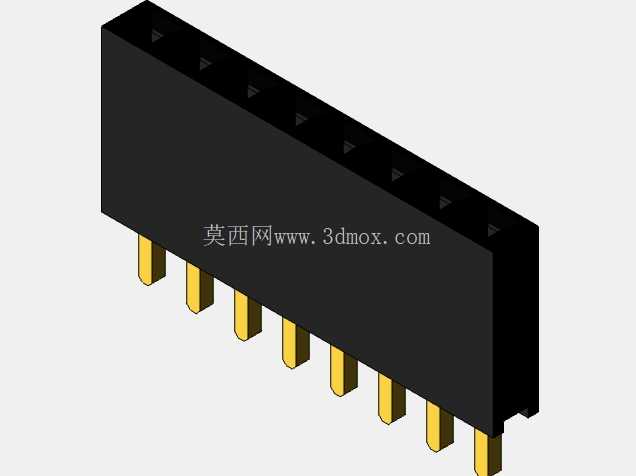

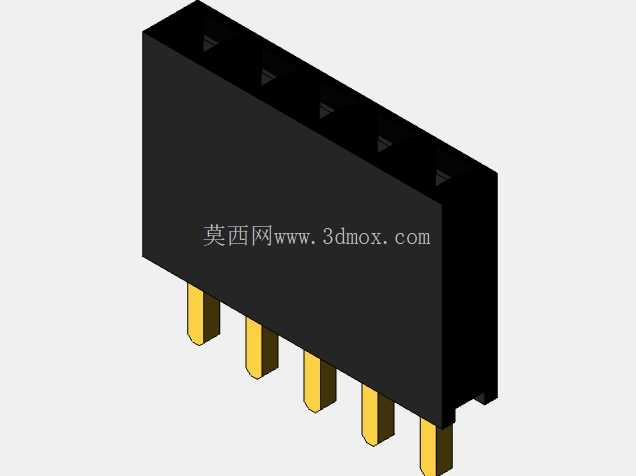

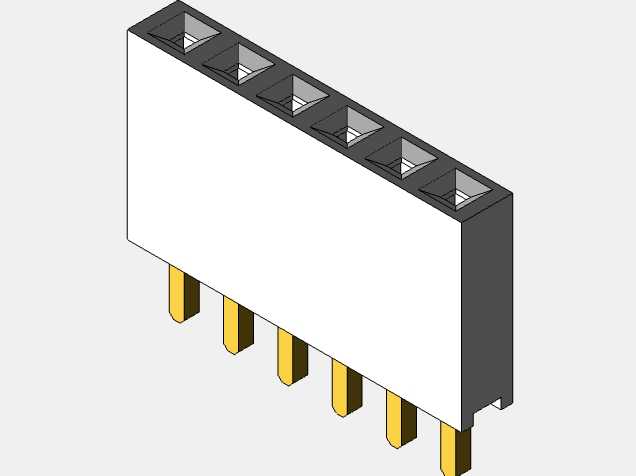

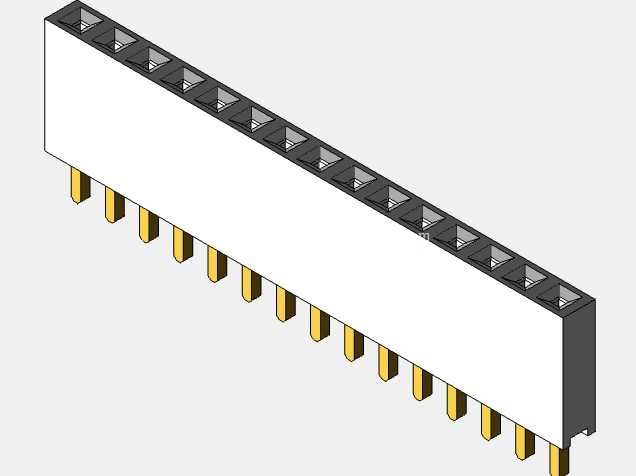

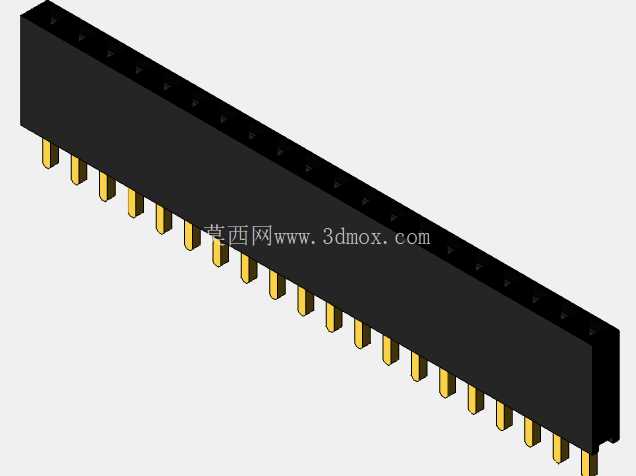

2.54mm间距直插排针多规格三维结构

在消费电子、工业控制板卡、嵌入式开发板的PCB板间互联场景里，2.54mm间距排针是应用覆盖度极高的基础互联元件，这类排针的针脚中心距严格遵循100mil的行业通用标准，能够完美匹配市面绝大多数通用PCB的孔位设计，也能和同间距的排母、牛角座等接插件完成适配，是板级连接里最常用的直立式接插部件之一。

从实际使用场景来看，这类排针常被用在单片机开发板的扩展接口、工控IO板的信号引出端、小型家电控制板的模块连接位，还有汽车电子里的低压信号转接位置，因为2.54mm的间距既能够满足常规低压信号、小电流的传输需求，又不会占用过多PCB板面空间，手工焊接的容错率也比更小间距的接插件高很多，不管是工厂波峰焊批量生产，还是电子爱好者手工搭板焊接，都能很方便地完成装配。

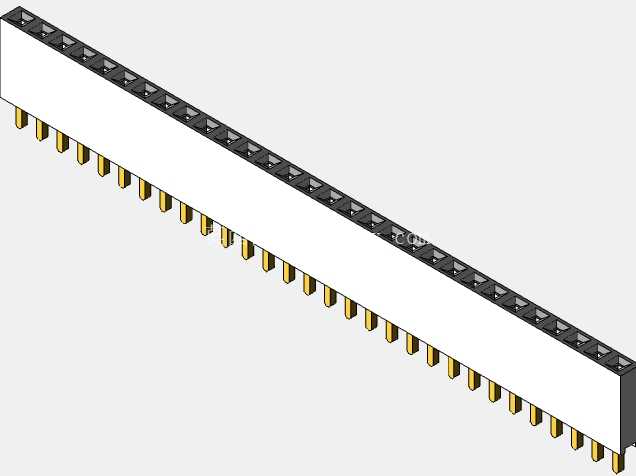

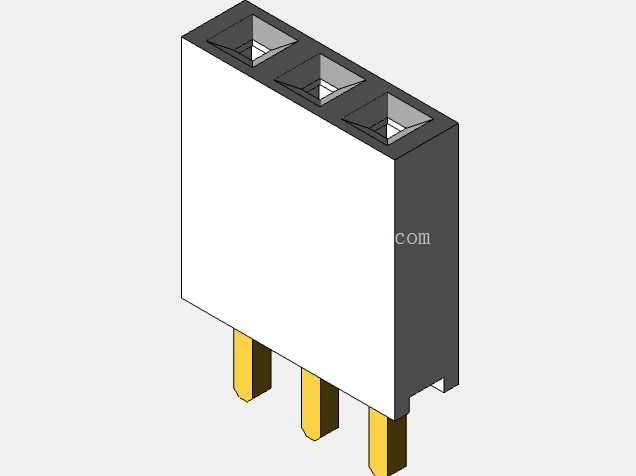

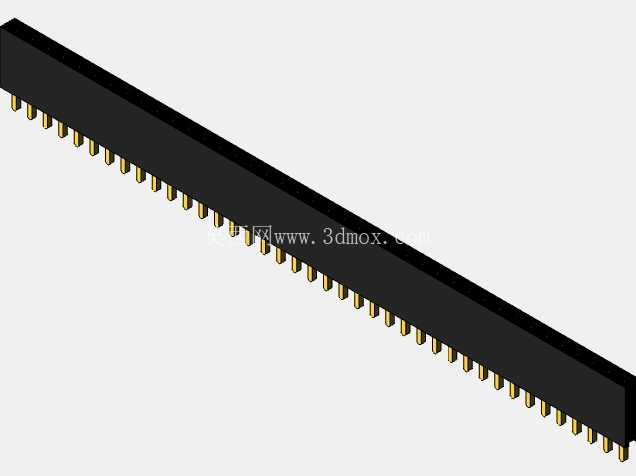

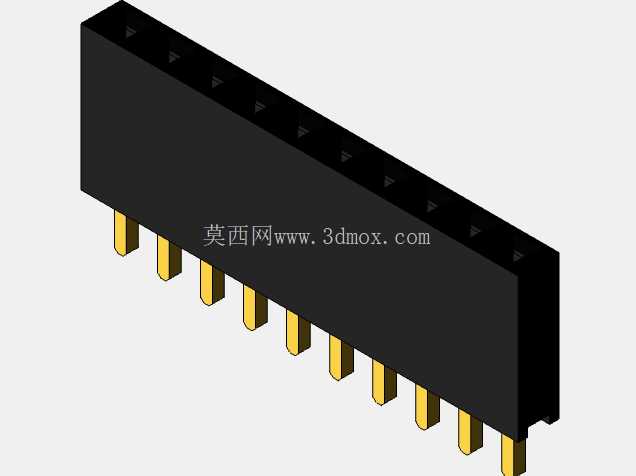

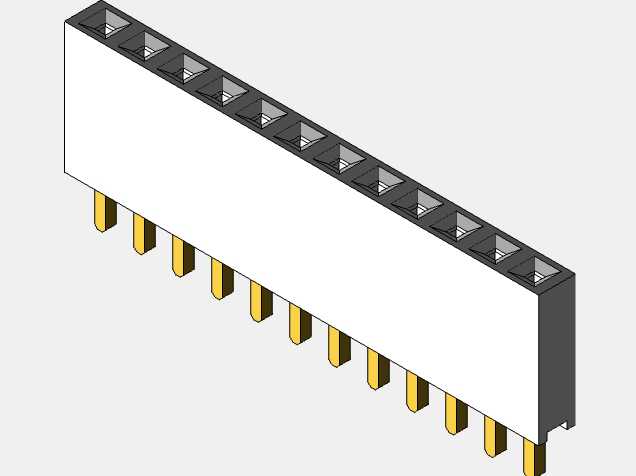

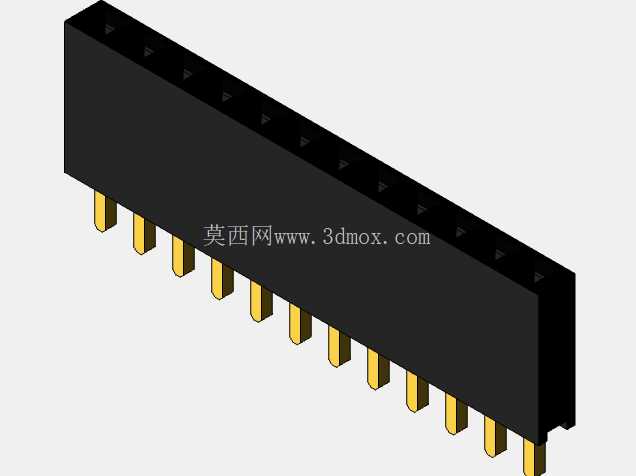

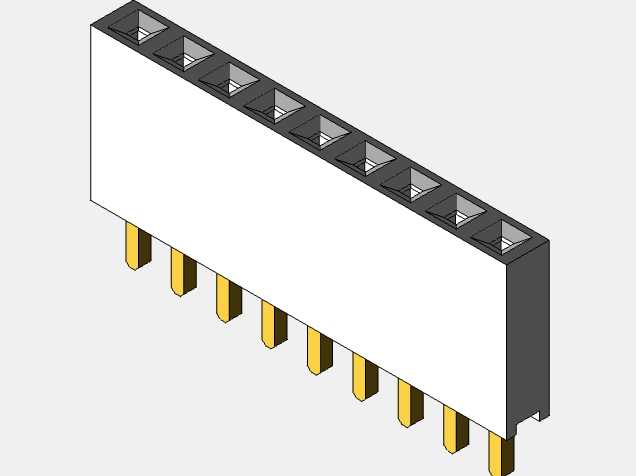

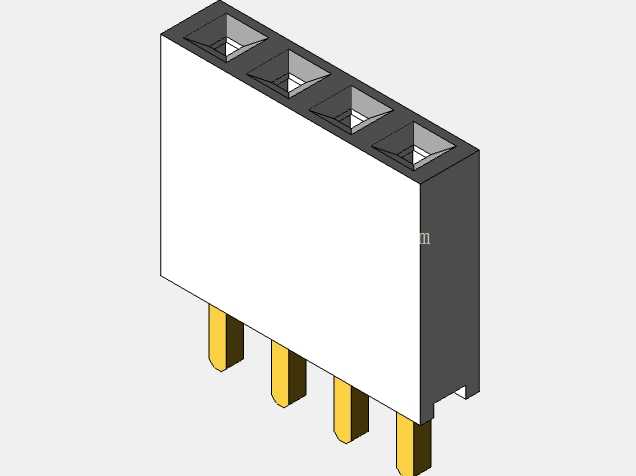

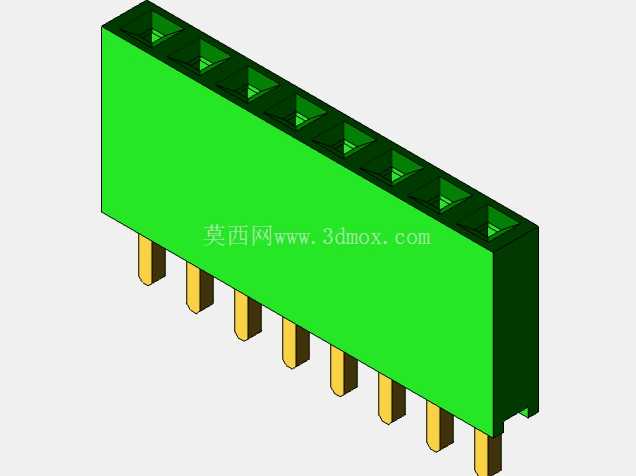

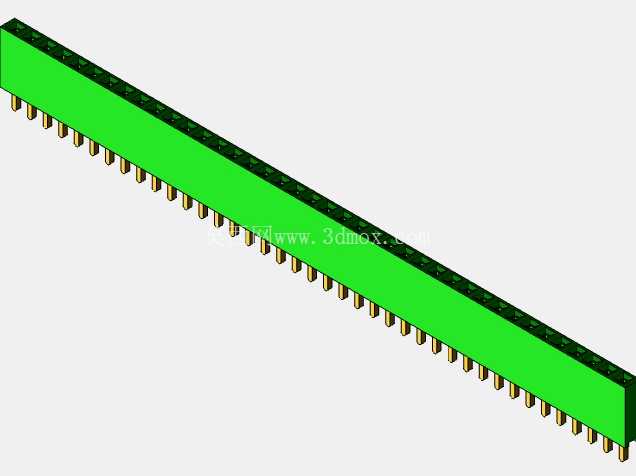

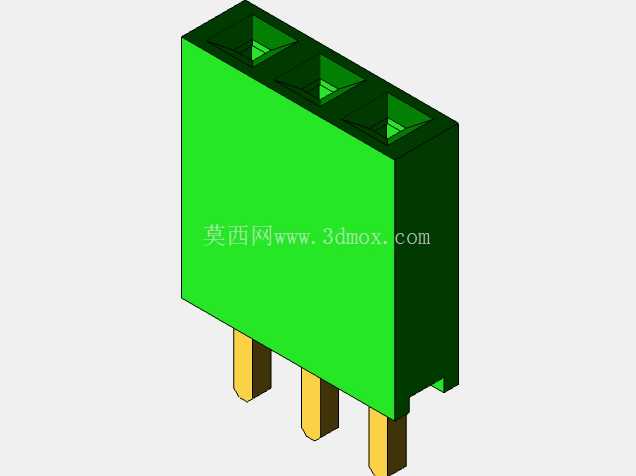

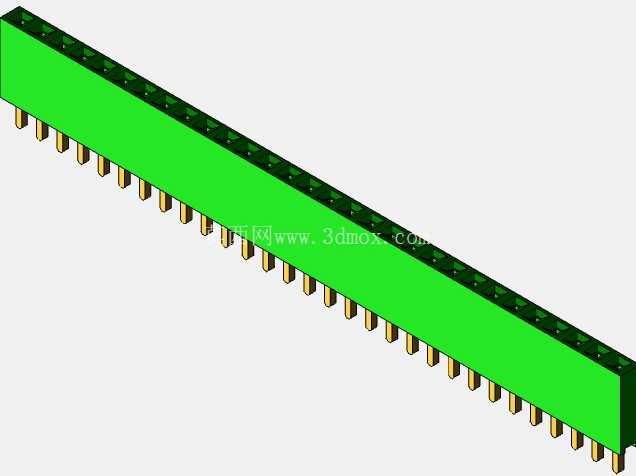

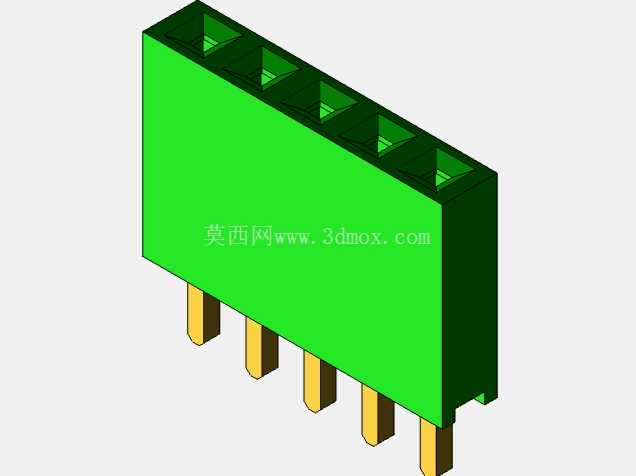

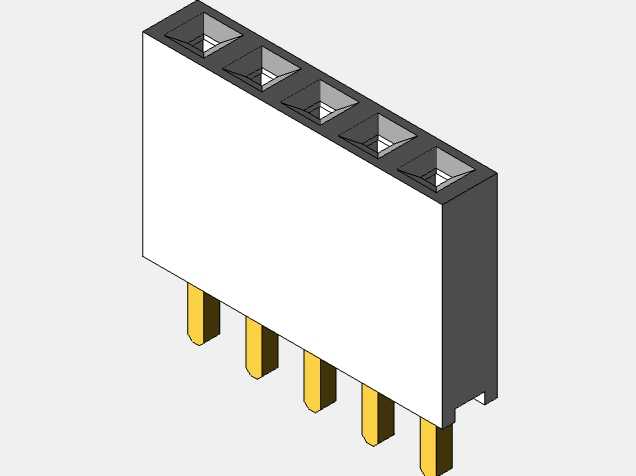

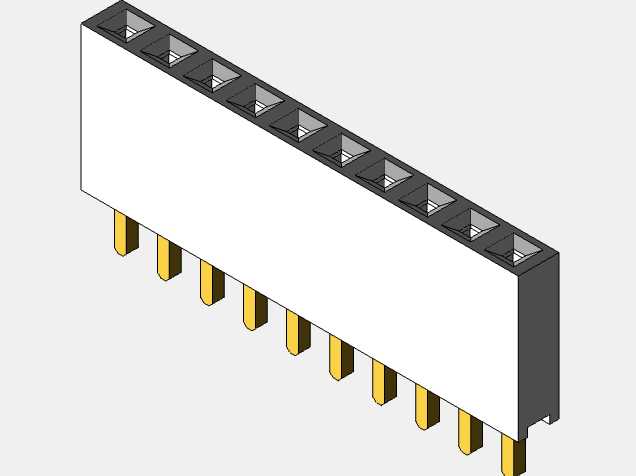

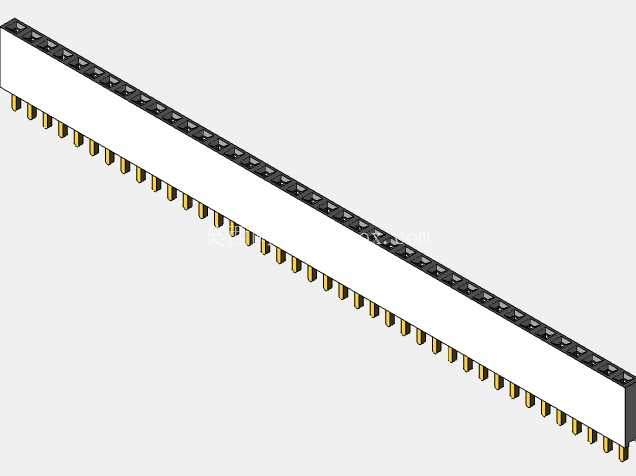

这款排针的设计做了全pin位的配置覆盖，从2pin的短位排针一直到40pin的长排针都做了对应结构，实际选型的时候可以根据需要的pin数直接裁切，因为排针的塑料基座是等距设计的，pin与pin之间的基座连接位预留了裁切槽，用普通斜口钳就能沿着槽位剪到需要的长度，不需要额外定制特殊pin数的型号，能覆盖绝大多数场景的pin数需求。针脚部分采用的是标准直插设计，插针的直径适配常规PCB的0.8mm安装孔径，过波峰焊的时候针脚能够顺利穿过PCB孔位，露出的焊脚长度刚好满足焊锡浸润的要求，不会因为焊脚过长导致剪脚工序额外增加工作量，也不会因为焊脚过短造成虚焊隐患。

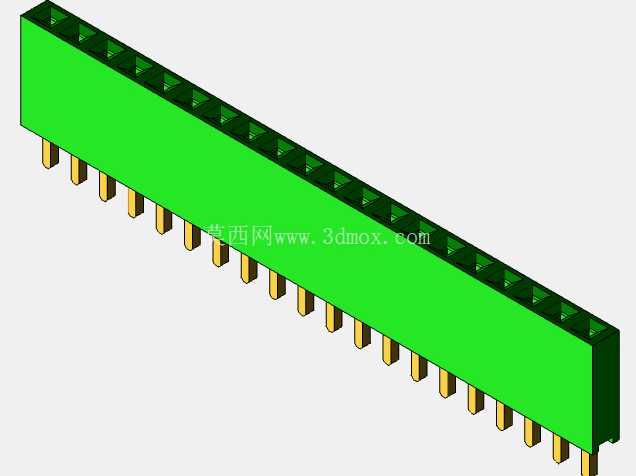

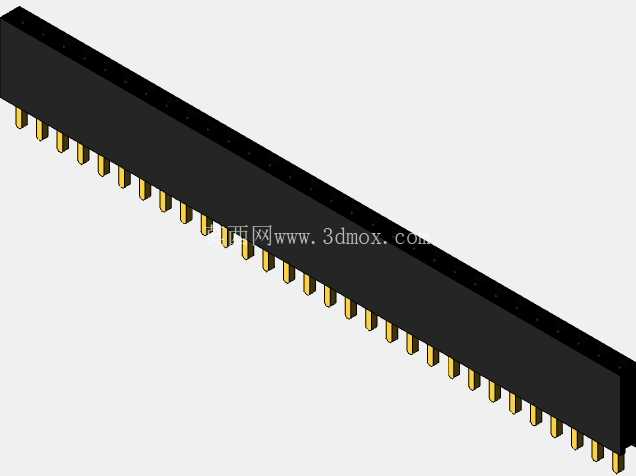

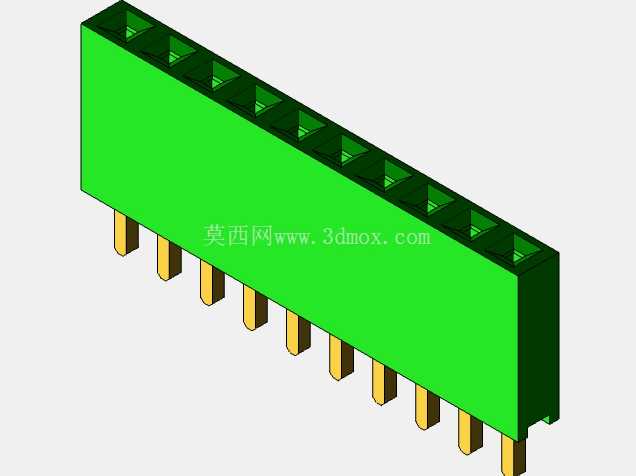

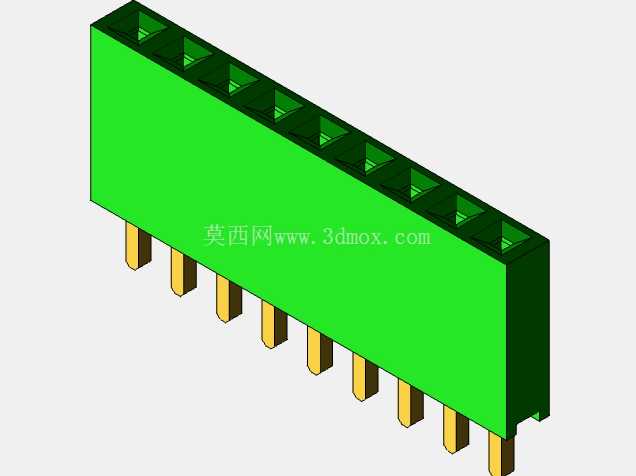

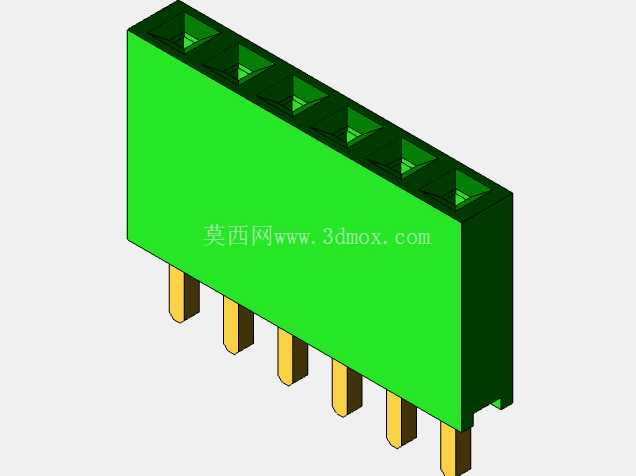

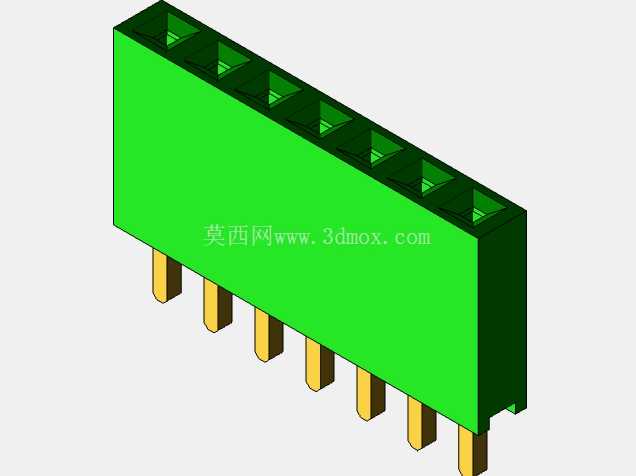

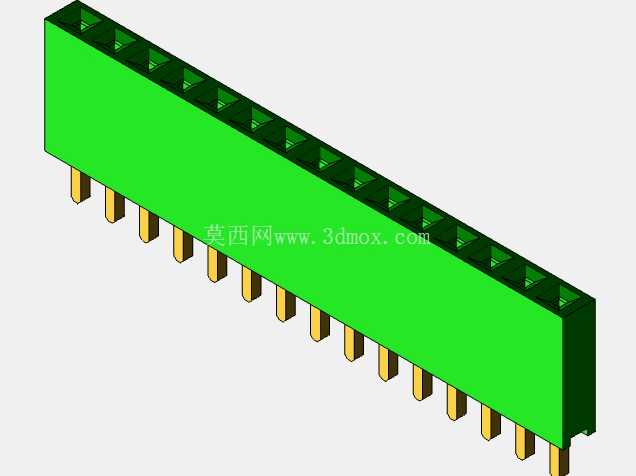

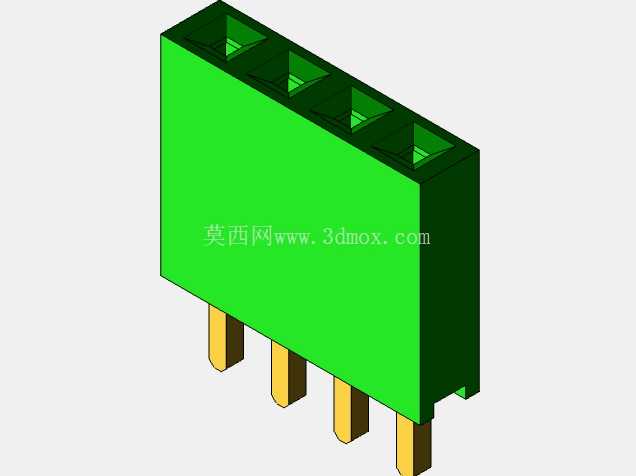

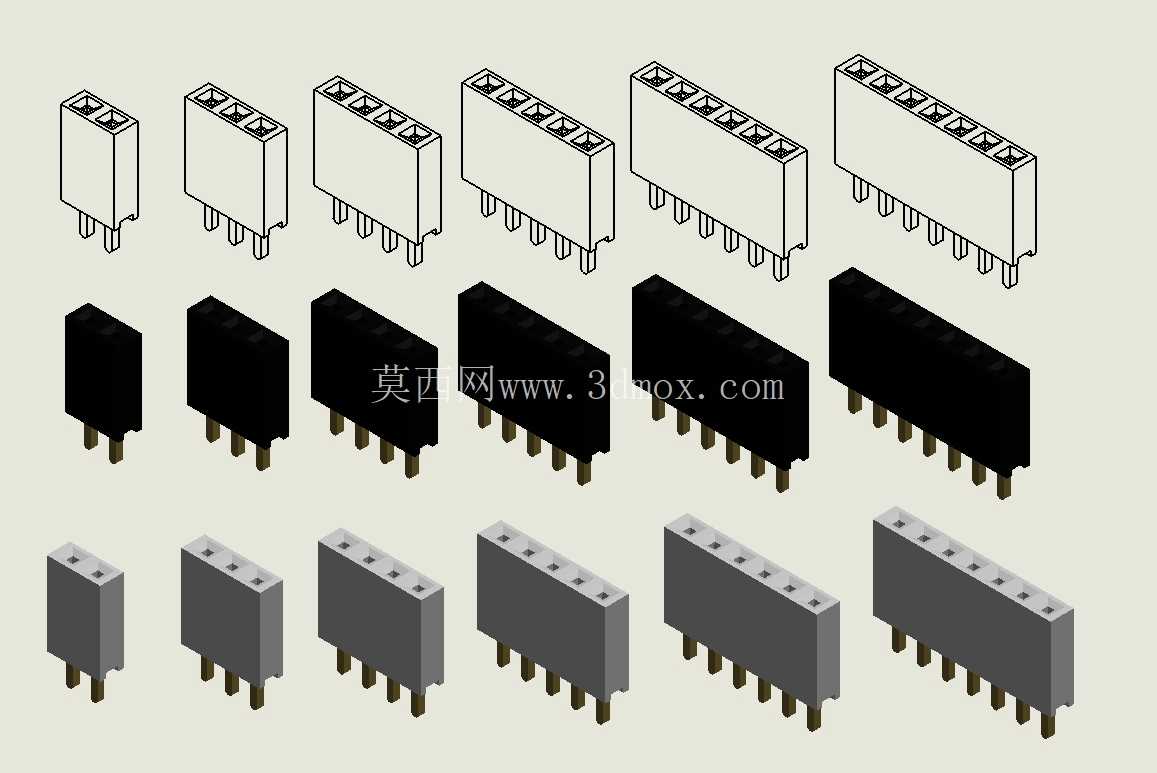

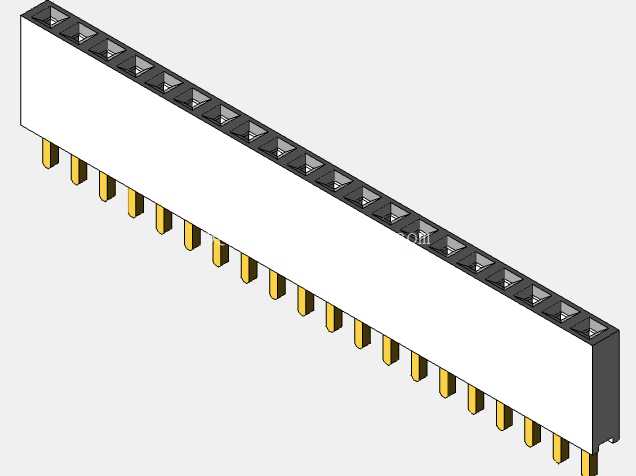

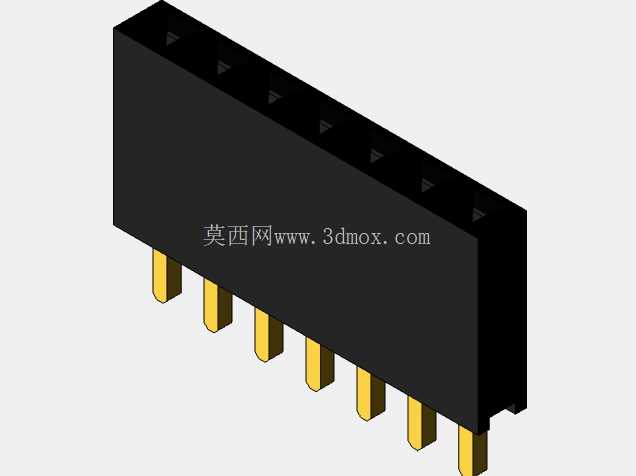

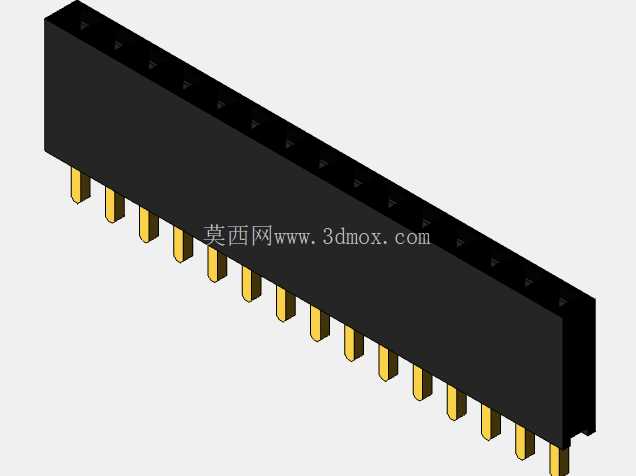

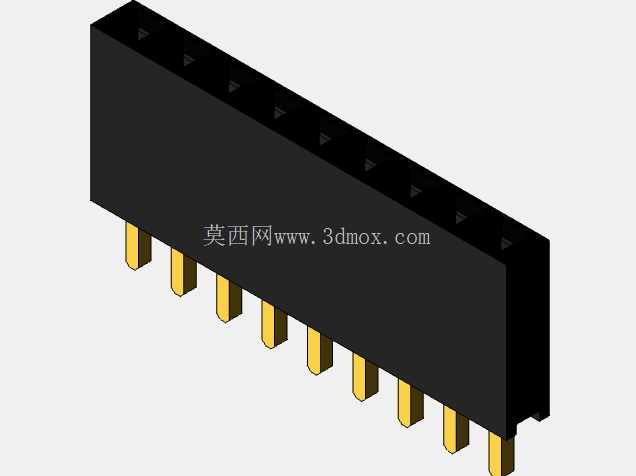

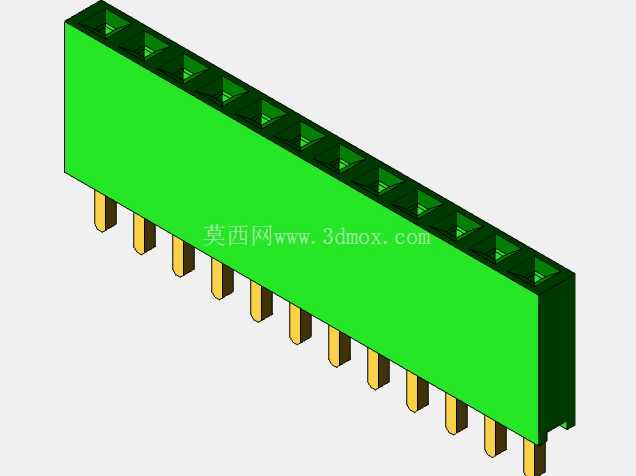

结构设计上，排针的塑料基座采用的是耐高温的工程塑料材质，能够承受波峰焊时的高温冲击，不会出现基座融化变形的问题，基座上的每个针脚固定位都做了防脱卡扣结构，插针压入基座之后不会因为反复插拔出现针脚松动、退针的情况，插针的接触端做了倒角处理，和排母对插的时候能够顺利导入，不会出现插针顶弯、对位不准的问题。除了常规的黑色基座版本，也做了不同颜色基座的配置，实际生产里可以用不同颜色来区分不同功能的接口，比如电源接口用红色基座、信号接口用黑色基座、通讯接口用绿色基座，方便生产装配和后期维护的时候快速识别接口功能，减少插错线的概率。

安装边界方面，单pin的宽度为2.54mm，n pin的排针总长度就是2.54乘以n的数值，基座的高度控制在标准的5mm尺寸，针脚露出基座下方的长度为3mm，刚好满足双层板或者四层常规厚度PCB的插装需求，插针露出基座上方的接触长度为6mm，和同规格排母对插之后的咬合深度足够，不会因为设备振动出现接触不良的情况。排针的两侧没有额外的固定柱，完全靠针脚焊接在PCB上固定，对于需要经常插拔的场景，也可以在选型的时候预留两侧的固定孔位，搭配带定位柱的排针版本来提升固定强度，不过常规场景下靠针脚焊接的强度已经足够应对日常使用的插拔受力。

在建模逻辑上，这款排针做了参数化的配置设计，只需要修改pin数的参数就能生成对应长度的排针模型，不需要逐个pin去建模，在做PCB结构设计的时候，可以直接调用对应pin数的模型导入到PCB结构文件里，核对安装高度和周边元件的干涉情况，比如排针旁边有没有过高的电容、接插件，会不会在插排线的时候和周边元件产生干涉，提前在设计阶段规避装配问题。不同颜色的基座配置也能在三维装配里直接区分不同功能的排针，让整个PCB的三维装配图更清晰，方便结构工程师和硬件工程师核对接口位置，减少设计沟通的误差。

从实际选型的角度来说，这类标准间距的排针不需要开模定制，市面供应链非常成熟，采购成本低，供货周期短，是板级互联里性价比极高的选择，建模的时候严格遵循行业通用的尺寸标准，不管是做结构干涉检查，还是做整机的BOM清单导出，都能直接对应到市面的标准物料，不会出现模型和实际采购物料尺寸不符的问题，能够有效减少结构打样的次数，缩短产品的开发周期。
