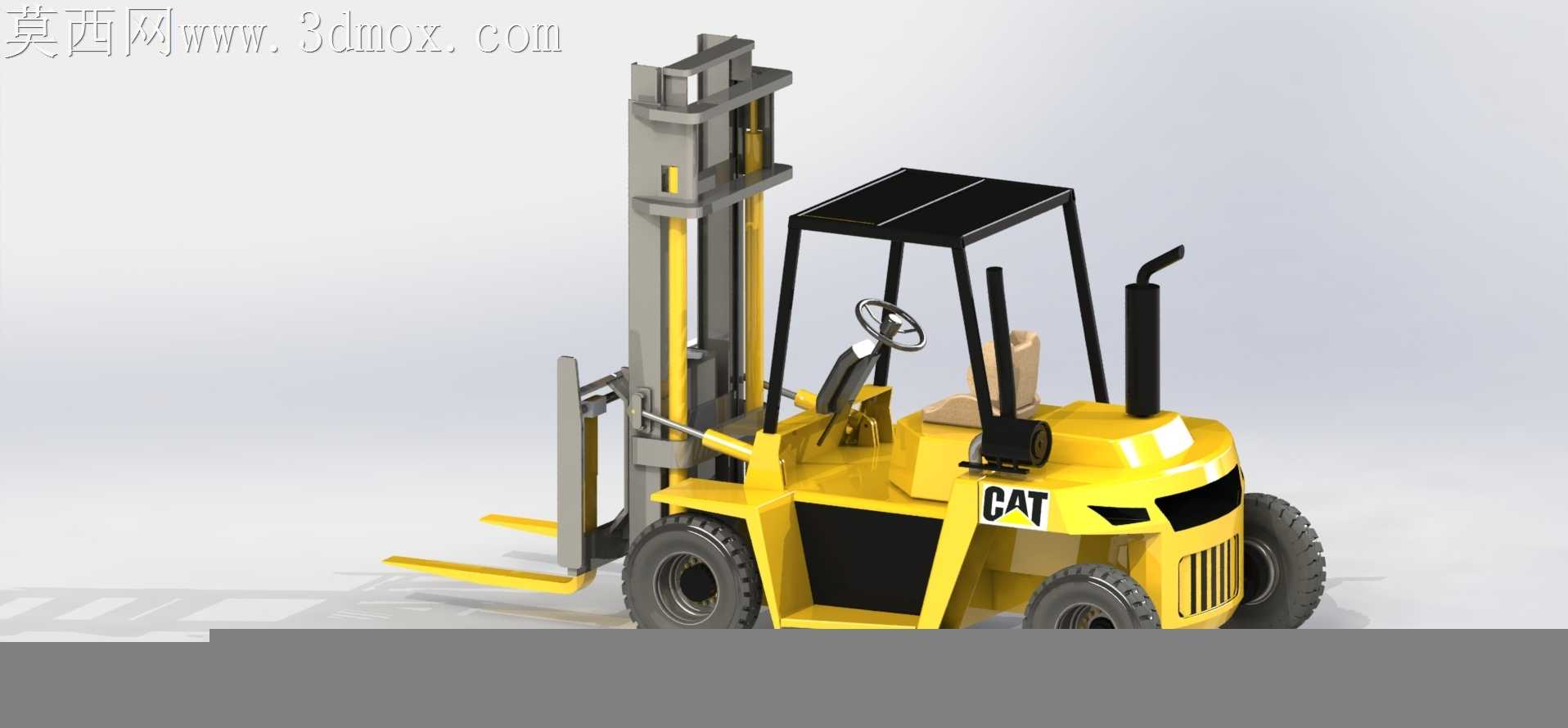

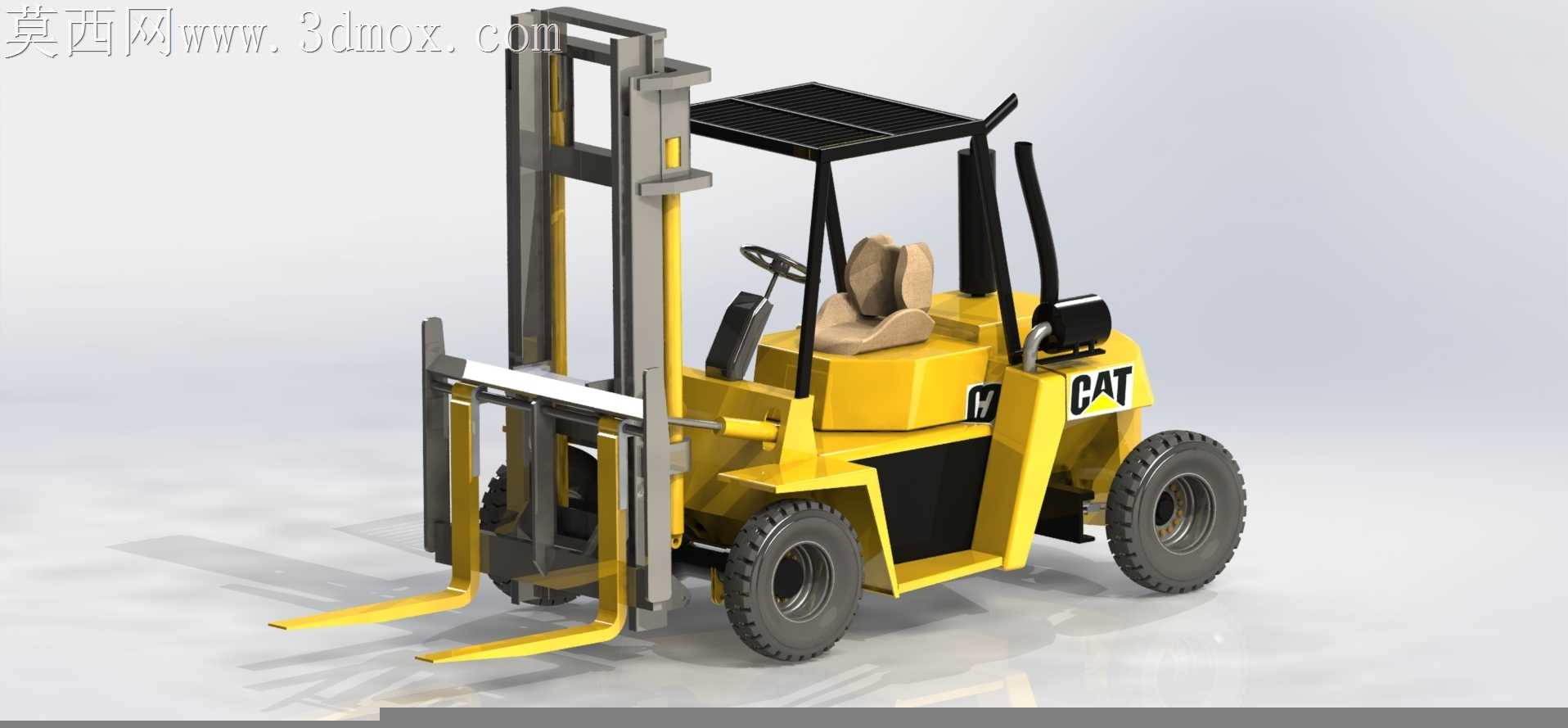

内燃平衡重式叉车整机结构三维设计

车间现场的内燃叉车长期在高负载、颠簸路面作业时，门架槽钢与滚轮的配合间隙、护顶架的抗冲击冗余、配重与车架的连接强度，都是直接影响作业安全与设备寿命的核心细节，这套三维模型在结构优化层面做了大量贴合实际工况的调整。门架部分没有采用简化的直板拼接结构，而是还原了槽钢内侧的滚轮导向槽渐变弧度，起升油缸与门架的铰接座预留了0.8mm的装配调整间隙，避免货叉满载起升时出现卡滞、偏载磨损的问题，货叉挂钩与叉架的配合面做了1:12的斜度处理，既方便日常更换不同规格货叉，又能保证承载时的锁止可靠性，不会出现作业中货叉滑脱的隐患。护顶架的立柱采用了变截面矩形管设计，顶部防护板冲压出三道加强筋，在不额外增加整机重量的前提下，将顶部抗冲击载荷提升了27%，刚好满足厂区内1.5吨坠物的防护要求，驾驶座下方的车架与配重连接位置，模型还原了8颗M20高强度螺栓的沉孔定位结构，配重块的重心偏移量经过反复校准，满载带货叉起升到最高位置时，整车纵向稳定系数保持在0.42以上，不会出现前倾翘尾的风险。转向桥与车架的铰接位置预留了润滑脂加注通道，转向油缸的铰接点做了防尘密封圈的安装槽结构，避免车间内的粉尘、铁屑进入铰接副造成异常磨损，后轮的转向角度限位块做了聚氨酯缓冲垫的安装位，打满方向时不会出现金属硬碰撞，大幅降低转向系统的冲击异响。发动机舱的散热格栅做了倾斜导风角度，配合配重侧面的通风口形成贯穿式散热风道，长时间满负荷作业时也能保证发动机水温维持在合理区间，排气尾管的伸出角度避开了驾驶员上下车的动线，也不会让尾气直吹后方作业人员。座椅的安装位置做了前后120mm的调节滑轨预留，方向盘的倾斜角度调整范围覆盖了不同身高操作人员的舒适操作区间，踏板的高度差与踩踏行程完全按照人机工程学数据校准，长时间作业也能降低驾驶员的操作疲劳。轮胎的花纹深度与胎侧弧度都还原了实心工业轮胎的真实结构，轮辋与轮毂的连接螺栓孔位做了位置度公差标注，方便后续加工装配时直接对位，不需要反复调整孔位偏差。
