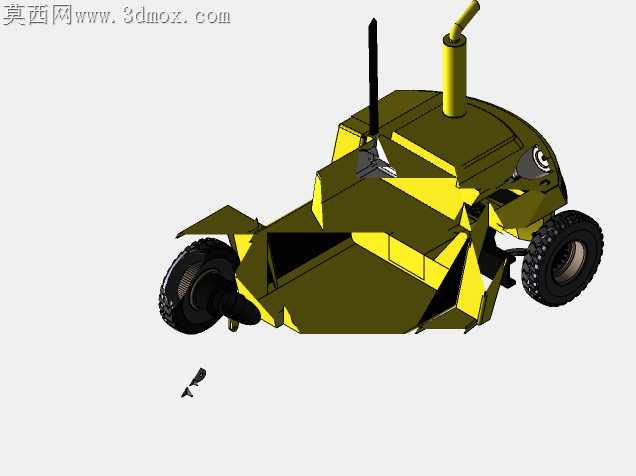

创意概念款三轮工业搬运叉车设计

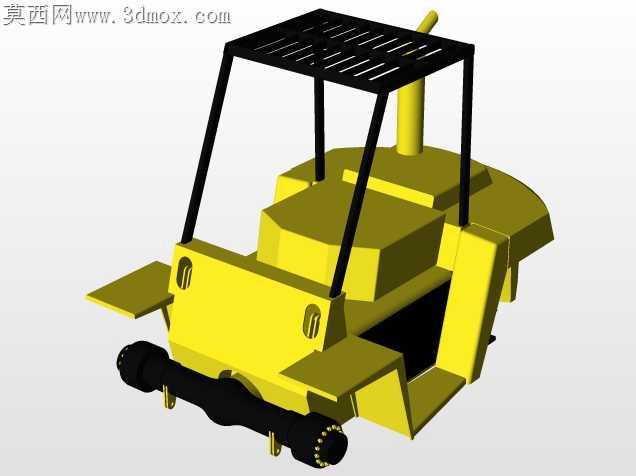

最初做这个方案的时候，是在车间实训帮师傅整理旧叉车配件，发现常规平衡重式叉车在窄通道转弯时，后轮转向的盲区总容易刮到料架边缘，边角的漆面蹭掉露出底漆不说，堆高到两米以上时侧倾的余量也卡得很死。当时蹲在地上摸被刮花的护板，突然想能不能把转向结构做的更紧凑，把三轮布局的小转弯半径优势挪到叉车上。

做曲面外壳的时候踩了不少坑，一开始用曲面放样做驾驶舱的弧面，导去做结构校验的时候发现面与面的衔接处有0.12毫米的缝隙，不是连续相切的状态，要是按这个数据开模，注塑件合模的时候会在接缝处挤出一圈飞边，后期打磨要费不少功夫。后来把相邻曲面的边界做了曲率延伸，把接缝处的公差控制在0.02毫米以内，才解决了转档后的破面问题。

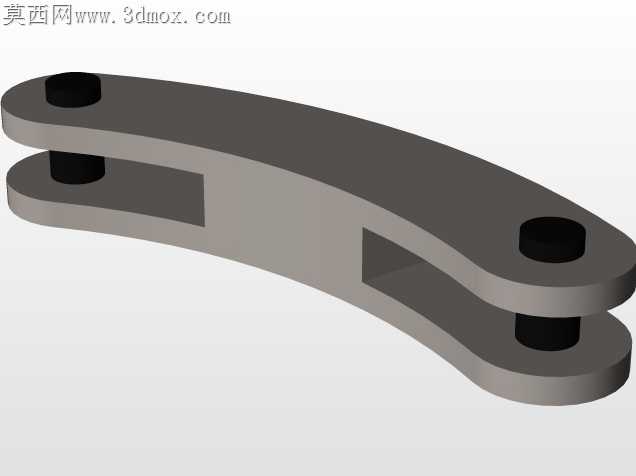

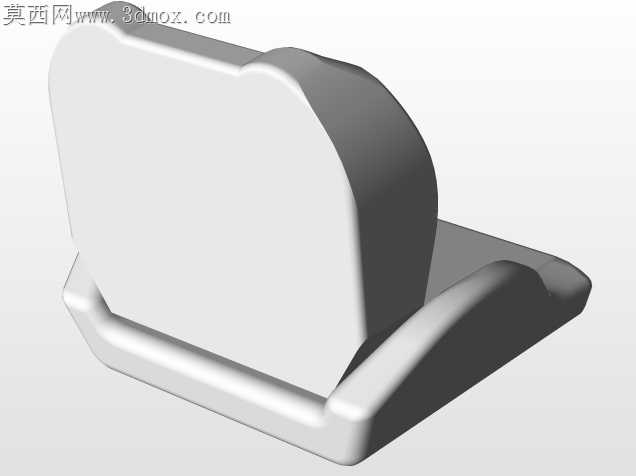

结构取舍上也纠结了很久，一开始想给前轮加独立悬架，适配车间不平整的水泥地面，算载荷的时候发现三吨额定载重下，独立悬架的摆臂轴会承受超过材料屈服强度的交变应力，长期用容易出现金属疲劳断裂，最后还是换成了整体式转向桥，把悬架的缓冲功能整合到座椅下方的阻尼垫里，既保留了小颠簸的滤震效果，也满足了重载下的结构强度要求。

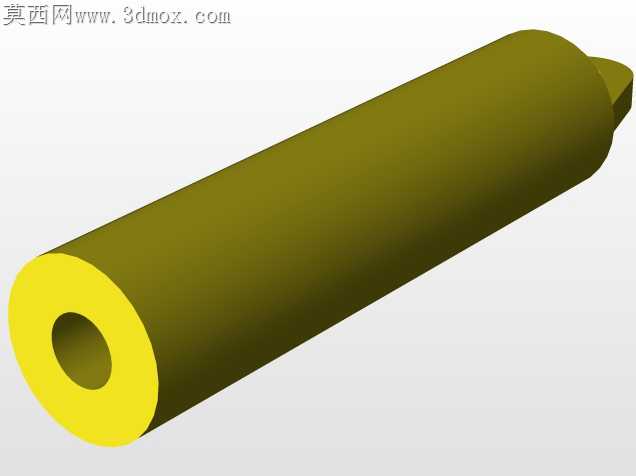

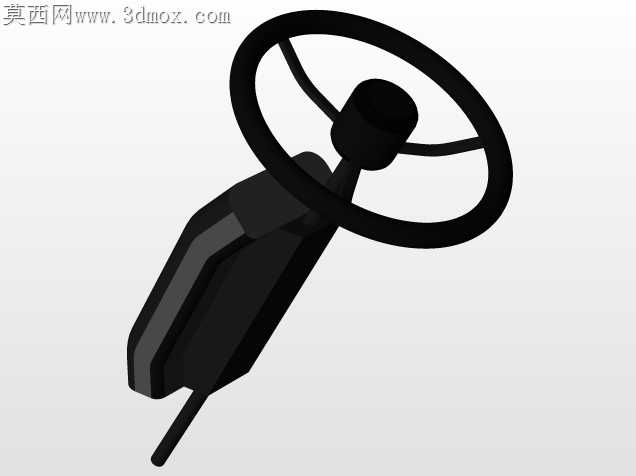

排气尾管的角度调整了三次，一开始是垂直向上，车间里通风不好的时候尾气容易直吹到后方跟车的操作人员，改成斜向后45度之后，又发现角度太靠下会把地面的灰尘吹起来，最后定在斜向上30度，既不会直吹人员，也不会扬起地面的铁屑和灰尘。转向把的握持位置也根据人机工程数据调了两次，把握持区的直径从32毫米改成28毫米，符合成年人手掌抓握的最优尺寸，长时间转向操作也不容易磨出茧子。

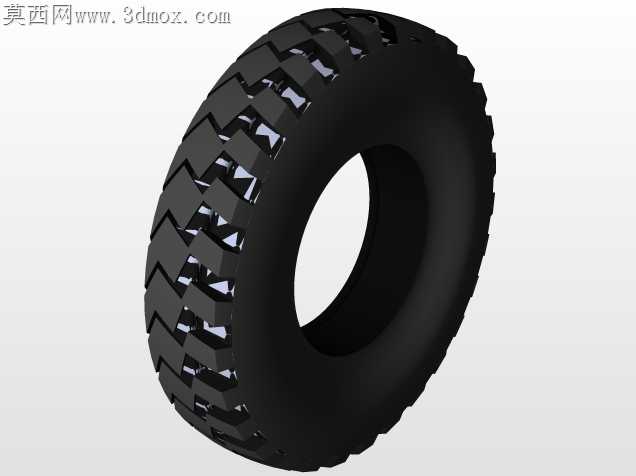

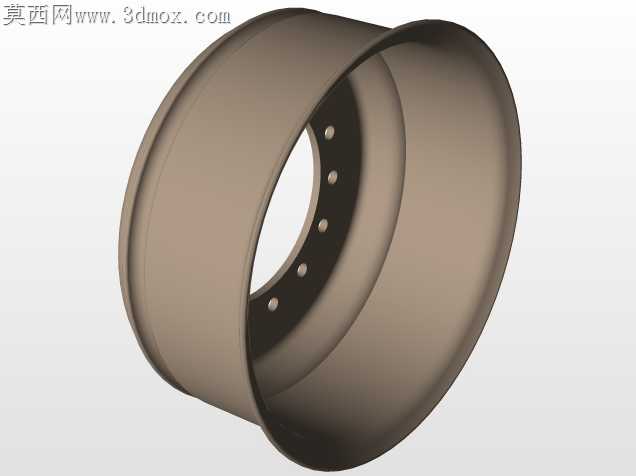

轮胎的花纹也做了针对性调整，没有用普通叉车的深块状花纹，而是选了细纹混合花纹，在环氧地坪上行驶的时候不会留下黑色的胎印，在水泥地面上也能保证足够的抓地力，不会在叉取重物起步时出现打滑。做装配干涉检查的时候，发现转向打到最大角度时，前轮会蹭到前护板的边缘，把护板的内轮廓往外偏移了8毫米，刚好留出足够的转向余量，也没有额外增加整车的宽度，最终的转弯半径比同吨位常规叉车小了近三分之一，在两米宽的通道里就能完成原地转向，刚好适配窄通道仓储的搬运需求。
