直角弯式SMA公头射频同轴连接器

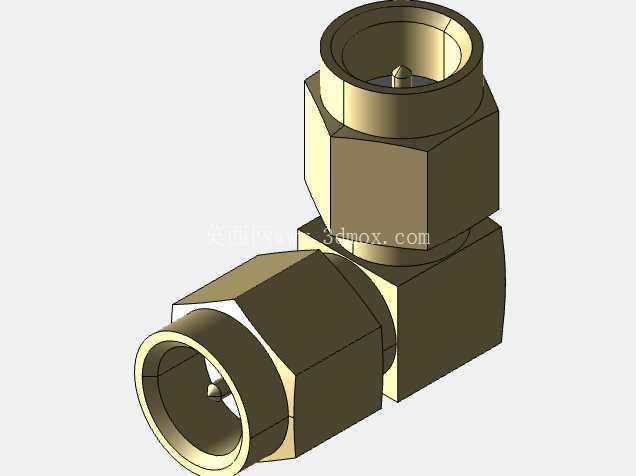

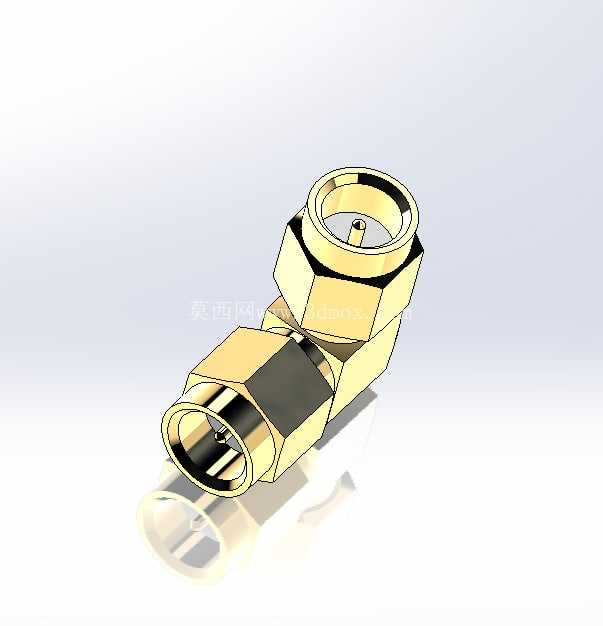

在射频通讯、微波测试、车载通讯模块、小型化无线设备的布线场景里，直角转弯的射频连接需求一直是结构布线时绕不开的细节——直头SMA接头在设备侧装、板卡垂直出线、狭小舱内布线时，往往会因为线缆弯折半径不足、接头突出高度过大，挤占周边结构空间，甚至因为线缆长期处于弯折应力状态，导致芯线断裂、屏蔽层破损，引发驻波比异常、信号衰减超差的问题，这款90度弯式SMA公对公连接器，就是针对这类空间受限的射频连接场景设计的转接部件。

从实际使用场景来看，这类弯头连接器常出现在车载T-BOX模块的天线接口、工业无线网关的射频出线、测试仪器的面板侧装接口、无人机图传模块的天线连接位，这些场景的共同特点是安装面与线缆出线方向垂直，直头接头安装后线缆会垂直于安装面伸出，要么会和设备外壳、周边元器件产生干涉，要么需要把射频线缆弯成近90度，长期使用下线缆外护层容易出现疲劳开裂，屏蔽效能下降。这款弯头结构把两个SMA公头的轴线设计成垂直布局，安装后线缆可以顺着安装面平行引出，不需要额外弯折线缆，既节省了接头向外伸出的空间，也消除了线缆根部的弯折应力，能大幅提升射频链路的长期可靠性。

从功能特性上看，两端均采用标准SMA公头接口，内导体为插针结构，外导体为六角螺纹锁紧结构，和常规SMA母座的适配性完全符合通用射频接口标准，连接时通过螺纹旋合锁紧，相比卡扣式连接有更好的抗振动性能，在车载、工业设备这类有持续振动的使用场景下，不会因为振动出现接头松脱、信号中断的问题。接头内部的绝缘支撑件采用低介电常数的工程材质，能保证射频信号在转弯段的阻抗连续性，减少信号反射，在DC到6GHz的常用射频频段内，驻波比、插入损耗都能满足常规通讯、测试场景的使用要求。弯头位置的过渡段采用圆滑的内导体转弯结构，避免直角锐弯导致的阻抗突变，外导体采用一体化金属加工结构，屏蔽连续性好，不会在转弯位置出现信号泄漏，避免对周边的敏感电路产生电磁干扰。

从设计思路上看，这款连接器的建模过程首先要保证接口尺寸的通用性，SMA接头的螺纹规格、内导体插针直径、插针突出长度、外导体配合间隙都严格遵循通用射频接口的尺寸规范，确保和市面上所有标准SMA母座都能可靠适配，不会出现插接过松或过紧、螺纹错牙的问题。弯头部分的转弯半径设计兼顾了尺寸紧凑性和射频性能，转弯半径过小会导致内导体阻抗不连续，信号反射增大，转弯半径过大则会增加接头的整体外形尺寸，失去节省空间的优势，建模时通过反复调整内导体的转弯弧度、外导体的内腔尺寸，把转弯段的阻抗控制在50欧姆的标准值，和两端直头段的阻抗保持一致。接头的两个六角锁紧位的位置设计也充分考虑了安装操作的便利性，两个六角面分别朝向便于扳手操作的方向，在狭小安装空间内，用小型开口扳手就能完成接头的锁紧操作，不需要特殊工装。

从外形尺寸与安装边界来看，这款弯头连接器的整体轮廓尺寸控制得非常紧凑，沿单个接头轴线方向的长度和常规直头SMA公头基本一致，垂直于安装面方向的突出高度远低于直头接头加线缆弯折后的高度，安装时只需要在安装面板上预留对应SMA接头的过孔尺寸即可，不需要额外扩大安装孔位。接头的金属外壳采用黄铜镀金材质，既有足够的结构强度，保证螺纹多次旋合后不会出现滑牙，也有良好的导电性能，保证外导体的屏蔽效能，同时镀金层能提升接头的抗氧化能力，在潮湿、盐雾的恶劣环境下也能长期保持稳定的接触性能。内导体插针采用弹性接触设计，和母座内孔配合时接触压力均匀，不会因为多次插拔出现接触电阻增大的问题。在实际结构选型时，需要注意接头两端的螺纹旋合长度，确保和对端母座连接后，螺纹有足够的啮合扣数，保证连接强度，同时要注意弯头的出线方向，根据设备内部的布线走向选择合适的弯头朝向，避免和周边的结构件、电路板元器件产生干涉。另外在布线时，和弯头连接的射频线缆要预留少量的余量，避免线缆处于受拉状态，防止长期拉力作用下接头和线缆的压接位置出现松脱，导致射频链路故障。
