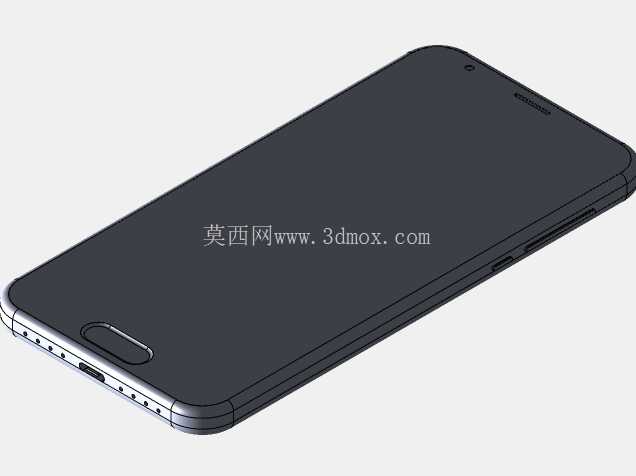

小米6智能手机整机外观结构三维数模

这款小米6的三维数模完整还原了整机的外观结构细节，从结构设计从业者的角度来看，这类消费电子整机模型在产品开发流程中有着非常实际的应用价值。首先在产品前期的ID设计验证阶段，结构工程师可以依托该数模快速核对外观曲面的顺滑度，检查机身R角过渡、中框与前后盖板的贴合间隙是否符合设计公差要求，避免后期开模后出现段差过大、握持硌手等实际体验问题。从实际使用场景来看，该数模可用于配套冲压模具的开发校验，尤其是中框金属件的冲压工序排布，工程师可以通过数模提取中框的各个折弯特征、侧边按键的开孔位置、底部扬声器与充电接口的排布边界，提前核算冲压工序的步距、冲头的排布空间，减少试模阶段的反复修模次数。数模完整还原了机身正面的指纹识别模组位置、顶部听筒开槽、前置摄像头开孔的相对位置关系，这些细节在做整机装配公差链计算时是核心的基准参考，比如指纹模组与中框开孔的单边间隙需要控制在0.1mm以内，依托数模可以提前模拟装配时的累计公差，避免出现按键卡滞、指纹识别区域偏位的问题。机身侧边的音量键、电源键的凸起高度、按键与中框的配合间隙也在数模中有精准体现，在做按键手感调试时，可以通过数模模拟按键的行程空间，核对弹片的压缩量是否处于合理区间，保证按压反馈的一致性。底部的Type-C充电接口、扬声器开孔、麦克风开孔的位置排布，直接关联到内部主板的接口位置、天线净空区的预留，数模中这些特征的相对位置精度，可以帮助结构工程师在堆叠内部元器件时提前规避干涉问题，比如充电接口的插入深度需要保证插头完全插入后不会顶到内部的主板支架，扬声器的出声孔面积需要满足声学部门的出声效率要求，这些都可以依托三维数模提前做仿真校验。机身背部的摄像头模组凸起高度、闪光灯的位置，在做整机跌落仿真时是重点的应力集中区域，通过数模可以提前模拟不同角度跌落时摄像头保护盖的受力情况，调整中框在摄像头区域的加强筋结构，降低跌落时摄像头模组碎裂的风险。从安装边界来看，该数模还原的整机三维尺寸可以直接用于配套保护壳、钢化膜等周边配件的模具开发，配件厂商不需要再反复测绘真机，直接提取数模的曲面数据就可以完成配件的结构设计，大幅缩短配件的开发周期，保证配件与机身的贴合精度。另外在做生产线的工装夹具设计时，比如组装工位的定位治具、检测工位的夹持夹具，都可以依托该整机数模来设计仿形定位面，保证夹具与机身的贴合度，避免组装过程中夹伤机身外观面，同时提升定位精度，保证组装时各个零部件的装配位置度符合要求。数模中机身的各个分型面位置也做了精准还原，这对于金属中框的冲压、CNC工序排布有着重要的参考意义，工程师可以根据分型面的位置来确定冲压时的料带走向，CNC加工时的装夹定位基准，减少加工过程中的变形量，提升中框的加工良率。值得注意的是，数模中对机身四个边角的R角弧度做了连续的曲面处理，没有出现曲面碎面、曲率突变的问题，这在做曲面高光加工时可以保证刀路的顺滑度，避免加工后出现高光边明暗不均的外观缺陷。同时中框上的天线断点位置也在数模中有明确体现，结构工程师可以据此核对天线弹片的接触位置，保证天线信号的导通稳定性，避免出现信号弱、断连等问题。
