天领SH-1125线缆固定夹结构设计

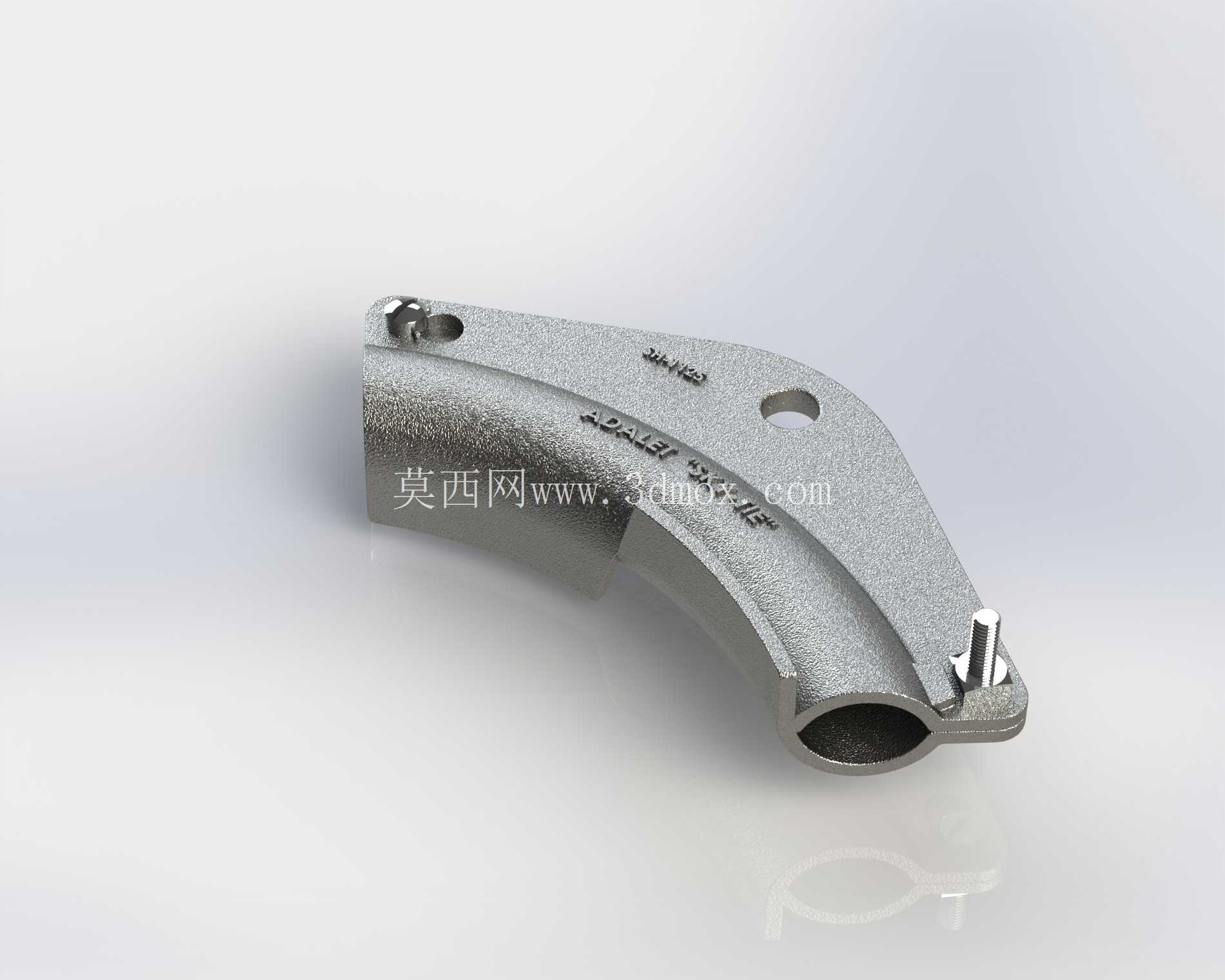

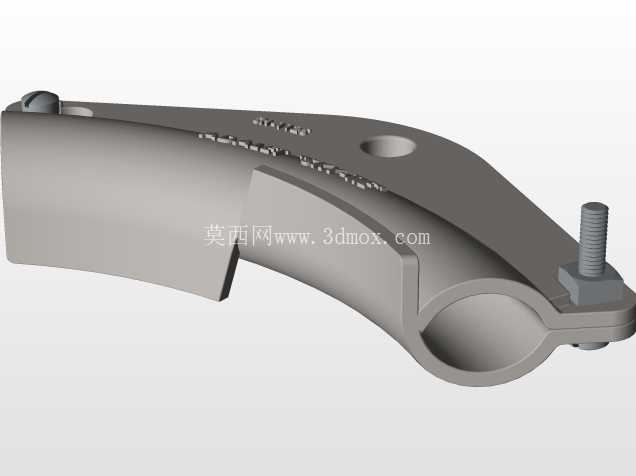

在汽车线束布设、工业设备电控柜走线、户外通信机柜线缆整理场景中，这类弧形线缆固定夹是解决线缆排布规整性、避免线缆晃动磨损的核心小五金件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在后期装配调试阶段才发现线缆固定不牢、与周边结构干涉、长期使用后夹体磨损线缆外皮等问题，反而拖慢整个项目的落地进度。这款固定夹采用弧形抱合的主体结构，主体一侧设计有贯通的圆柱铰接腔，用来配合铰接销轴实现夹体的开合动作，开合侧预留了两个定位销柱，装配时可以快速卡入对应安装位的定位孔，不需要额外扶稳就能完成锁付，能有效提升产线装配的效率。夹体的弧形内曲面是整个零件的核心功能面，设计时没有采用正圆弧结构，而是根据常用多芯电缆的外层形变特性做了微变曲率处理，当夹体闭合锁紧时，内曲面可以和电缆外被形成均匀的面接触，不会出现局部应力集中压伤线缆外皮的情况，同时也能保证足够的抱紧力，避免车辆行驶振动、设备运行抖动时线缆出现窜动移位。夹体上的两个安装孔位做了沉台设计，锁付螺丝后螺丝头不会突出夹体表面，避免和周边布设的其他线缆、结构件产生刮擦，夹体外侧的加强筋顺着弧形主体的应力走向布置，在不增加整体壁厚的前提下提升了夹体的抗弯折强度，即便是在低温环境下夹体受到外力冲击，也不容易出现脆裂断裂的问题。设计这款零件的三维模型时，首先要确定的是安装边界尺寸：铰接腔的内径要匹配标准销轴的直径公差，开合侧定位销柱的中心距要和安装基座的孔位公差保持一致，避免出现装配错位；夹体闭合后的内圈最小通径要适配目标线缆的线径范围，预留0.5-1mm的间隙用来适配带绝缘护套的线缆，同时要控制夹体的整体外轮廓尺寸，确保夹体安装后和周边结构件保留至少2mm的安全间隙，避免车辆行驶过程中出现振动磕碰。很多新手建模时容易忽略夹体边缘的倒角处理，实际上夹体和线缆接触的所有边缘都要做R0.3以上的圆角处理，即便是模具冲压产生的微小飞边，也要在后续工序中打磨去除，否则长期振动摩擦下很容易割破线缆绝缘层，引发短路风险。这款固定夹采用冲压工艺成型，建模时要充分考虑冲压工艺的成型特性，主体的弯折半径要符合板材冲压的最小弯折半径要求，避免弯折处出现应力集中开裂，铰接腔的卷圆结构要预留足够的成型余量，保证卷圆后内壁的圆度满足销轴转动的配合要求，不会出现卡滞、转动不畅的问题。在实际选型应用中，这类固定夹不仅可以用在汽车座舱内的线束固定，也可以用在工业自动化设备的拖链内部线缆分隔、户外光伏电站的线缆排布固定场景，不同场景下只需要调整夹体的板材厚度、表面处理工艺即可，比如户外使用的版本可以增加镀锌钝化处理提升防锈能力，车内使用的版本可以采用镀锌镍合金处理满足整车的盐雾测试要求。建模过程中要重点核对几个关键尺寸的公差配合：铰接腔和销轴的配合采用间隙配合，保证夹体开合顺畅无卡滞；定位销柱和安装孔的配合采用过渡配合，既可以保证装配时的定位精度，又不会出现压装困难的问题；夹体闭合后的两个贴合面要保证平面度公差在0.1mm以内，避免锁付后出现缝隙导致抱紧力不足。另外夹体表面的标识区域做了微凹处理，压印型号标识时不会突出夹体表面，避免标识凸起刮擦周边线缆。很多设计人员在做这类小零件时往往直接调用标准件库的模型，实际上不同项目的线缆线径、安装空间都有差异，直接套用标准件很容易出现适配性问题，根据实际安装场景调整夹体的曲率、安装孔位位置、开合角度，才能更好的满足实际使用需求，减少后期的设计变更。
