天铁SH-75线夹电缆固定结构

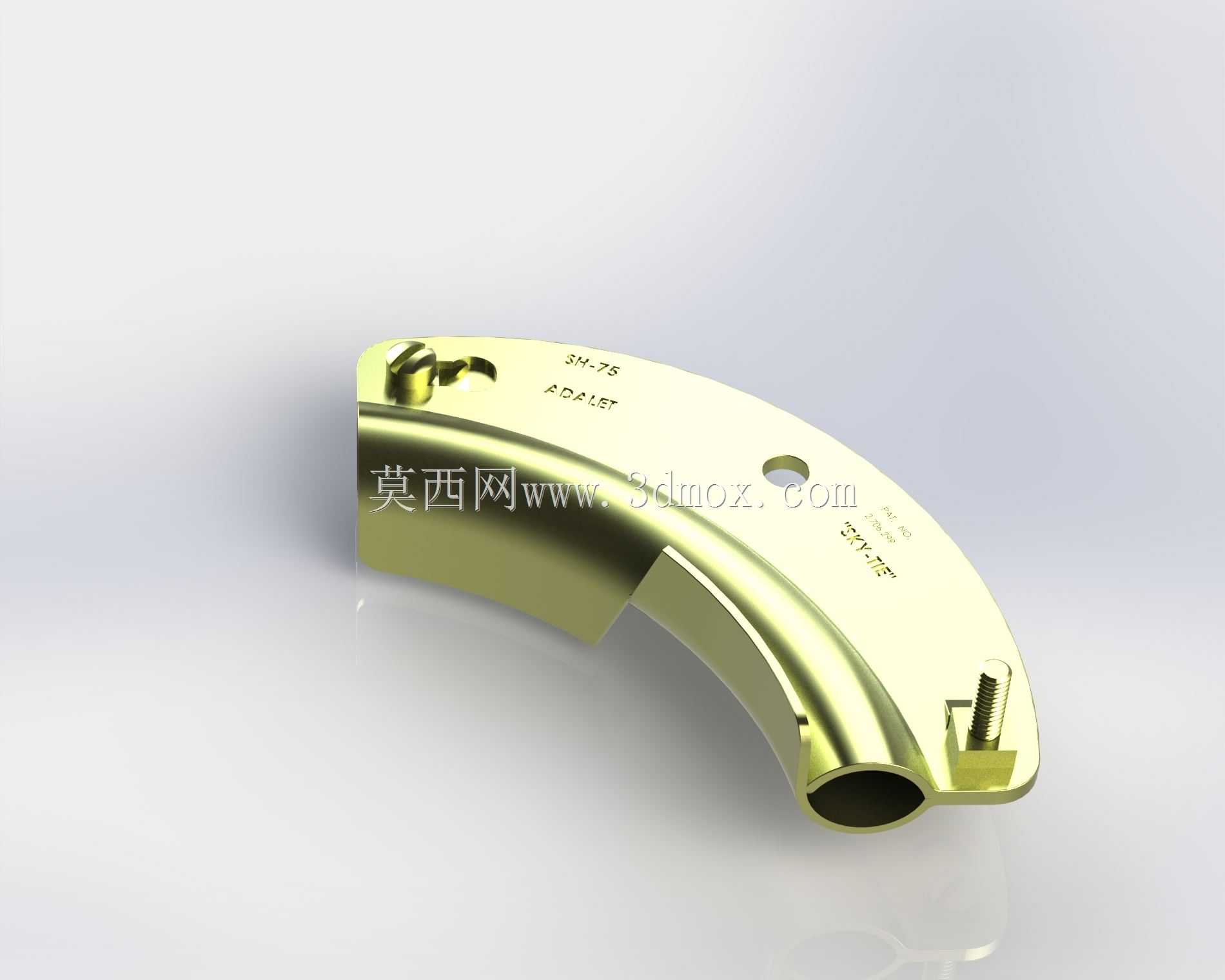

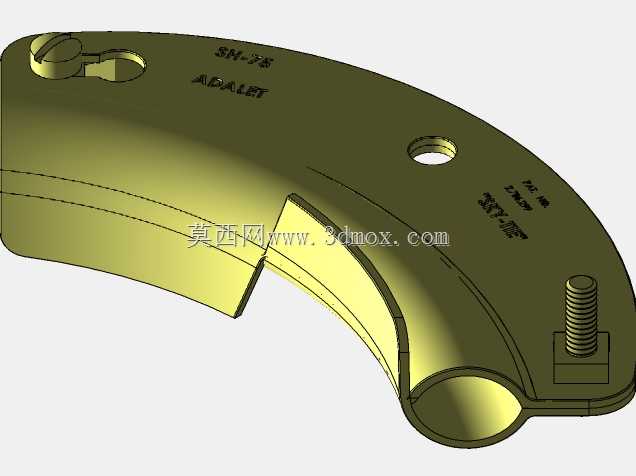

该结构件主要应用于电力线缆敷设、通信线缆架设场景中，承担线缆端部固定、弧度导向的作用，常见于架空线路转角位置、设备进线端线缆整理工位，能够避免线缆过度弯折导致的线芯损伤、外护层开裂问题，同时可将线缆固定点位的应力均匀分散，降低长期运行过程中线缆疲劳断裂的风险。从功能特性来看，该构件采用弧形主体结构，一端设置管状穿线通道，可容纳对应线径的线缆穿过，另一端集成螺栓锁紧结构，拧紧配套螺栓即可将穿入的线缆压紧固定，无需额外压接工具即可完成现场装配，适配高空作业、狭小空间作业的操作需求。主体弧形段的曲率经过匹配设计，贴合线缆允许的最小弯曲半径，线缆沿弧面排布时不会出现死折，能够保障线缆内部信号传输或者电力输送的稳定性，避免弯折带来的传输损耗升高、局部发热等问题。设计过程中优先保留了核心安装尺寸，包括穿线通道的内径、锁紧螺栓的安装孔位、弧形段的曲率半径、整体安装边界的轮廓尺寸，对于非关键的外观细节做了简化处理，既能够满足装配干涉检查、布局模拟的使用需求，也能降低模型的数据量，提升大装配体中的运行流畅度。安装边界方面，构件整体呈扇形弧面布局，固定端的螺栓孔位中心距、穿线端的管口中心位置均做了参数化定位，在装配使用时可直接匹配对应规格的安装支架，不需要额外做位置适配；锁紧螺栓的行程预留了足够的调节量，可适配一定公差范围内的线缆外径，降低现场施工的适配难度。构件表面做了圆弧过渡处理，所有与线缆接触的边缘均做了倒钝，不会割伤线缆外护层，长期使用过程中也不会因为应力集中出现构件自身的开裂问题，适配户外露天使用的工况要求。
