套管自动移除挤压端到端作业单元结构

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1202148
  • 套管自动移除挤压端到端作业单元结构
  • 套管自动移除挤压端到端作业单元结构
  • 套管自动移除挤压端到端作业单元结构
  • 套管自动移除挤压端到端作业单元结构
  • 套管自动移除挤压端到端作业单元结构
  • 套管自动移除挤压端到端作业单元结构

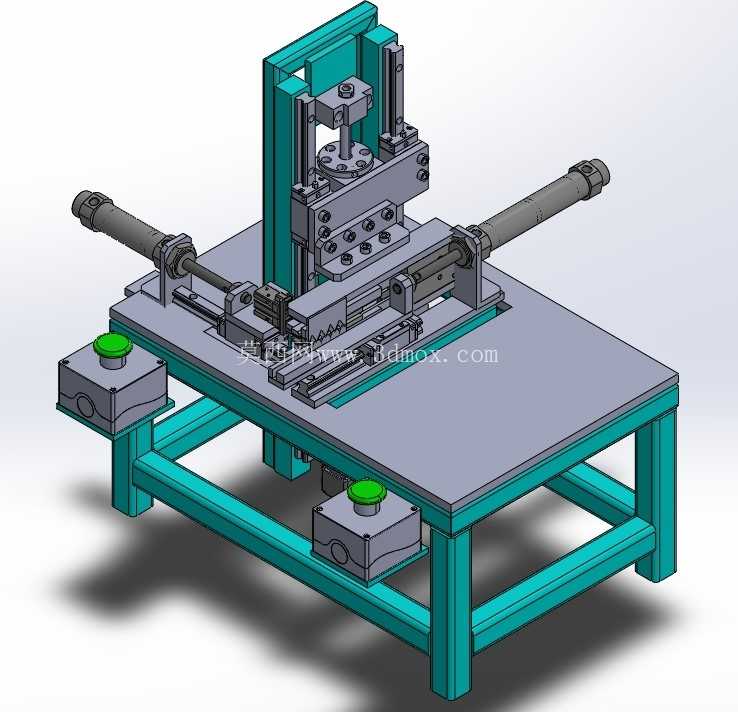

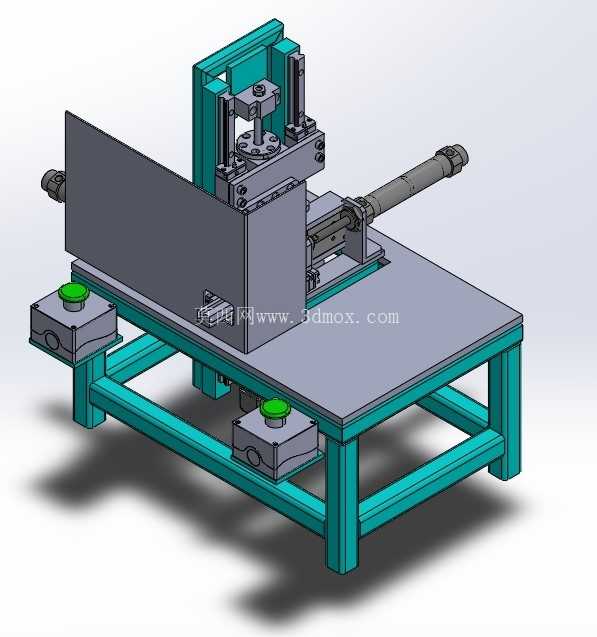

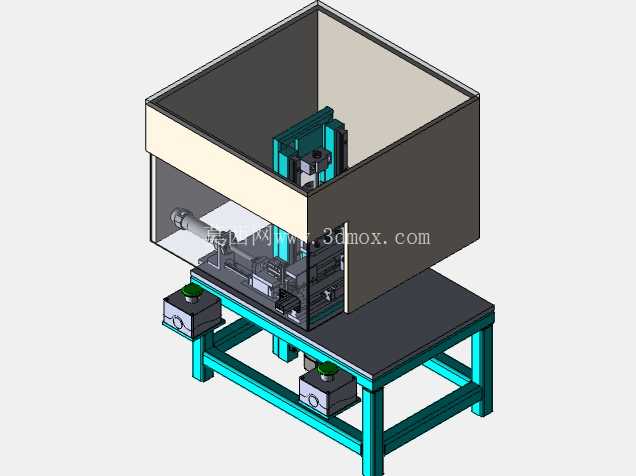

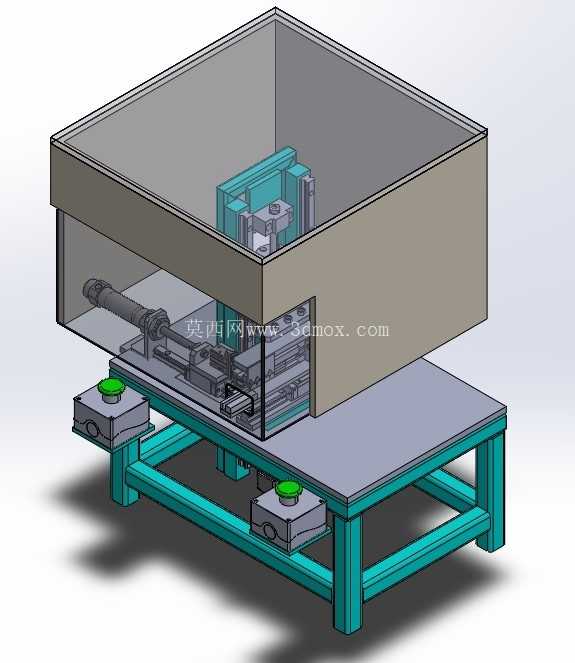

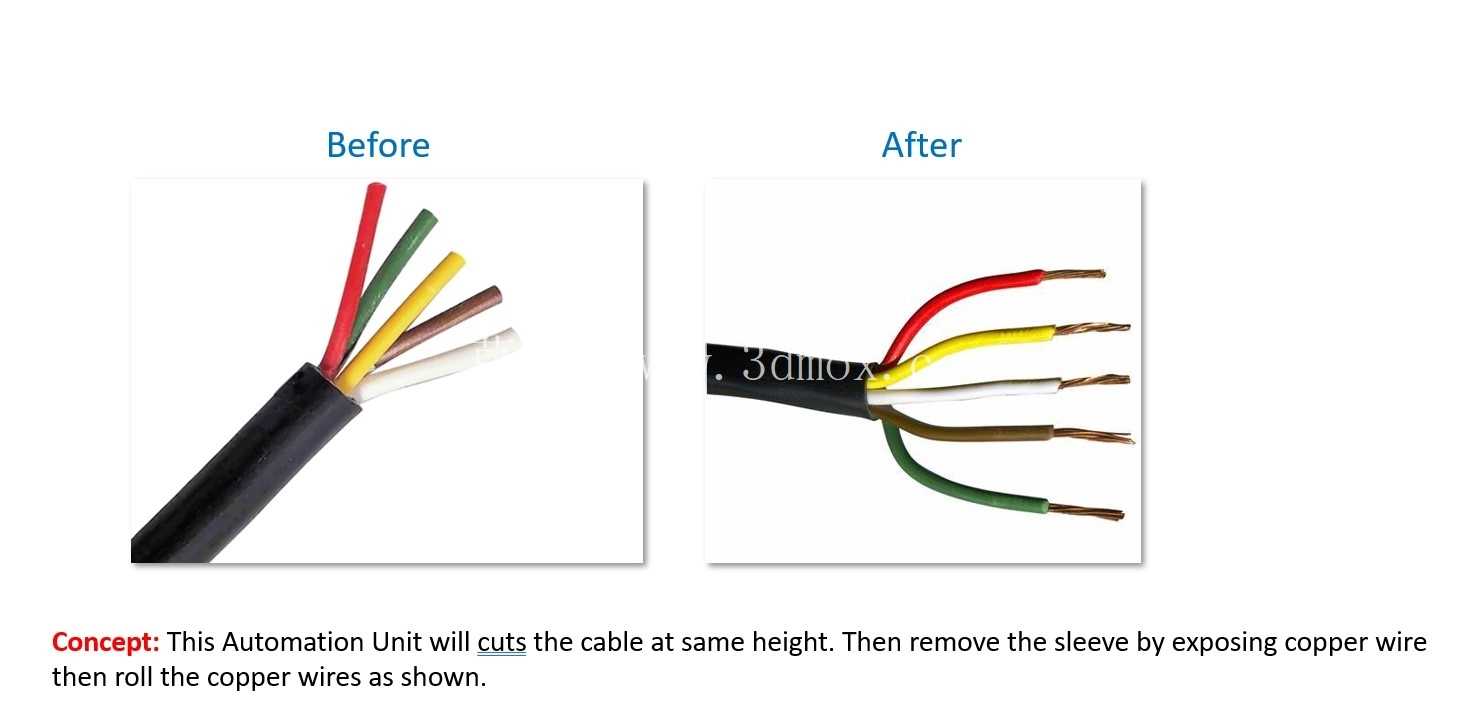

这套作业单元的设计初衷,是解决汽车冲压配套工序里长期存在的手动处理套管的痛点——此前工位上操作人员需要手持尖锐工具手动移除工件上的套管,不仅作业效率受人员熟练度限制波动极大,手动挤压的力度一致性差,还容易出现套管残留、工件表面压伤的质量问题,甚至存在尖锐工具滑脱划伤操作人员的安全隐患。从整体布局来看,单元采用方管焊接的一体式台架作为承载基础,台架台面采用加厚钢板加工,平面度控制在0.2mm/m以内,保证所有执行机构的安装基准稳定,台架底部预留了地脚调节螺栓安装位,可适配车间地面不平整的安装场景,整体安装边界控制在长1800mm、宽1200mm、高1600mm范围内,不需要对现有产线的工位布局做大规模调整,可直接嵌入现有冲压工序的上下料工位之间,不需要额外占用过多车间通道空间。

执行机构的布局采用双轴配合的逻辑,横向布置的气缸驱动滑台沿直线导轨做水平往复运动,负责完成套管的自动移除动作,滑台的行程根据常见套管的安装深度做了冗余设计,可覆盖长度30mm到120mm区间的套管移除需求,滑台前端的夹头采用快换结构,针对不同直径的套管只需要更换对应规格的夹爪,不需要重新调整整个滑台的安装位置,换型时间可控制在10分钟以内。垂直布置的挤压机构安装在台架中部的立柱组件上,立柱采用加厚钢板拼焊而成,导轨安装面经过铣削加工,保证挤压头的运动垂直度,挤压动力采用气缸配合导向轴的结构,相比纯气缸直压的结构,导向轴可抵消挤压过程中的侧向力,避免气缸杆受径向力出现密封件过早磨损的问题,挤压头的下压行程可通过限位螺栓做精细调节,最小调节精度可达0.1mm,适配不同壁厚工件的挤压需求,避免压伤工件基体。

台架台面的左右两侧分别布置了带防护盖的操作按钮盒,按钮盒采用倾斜式安装,操作人员站在工位两侧都可以方便触发,按钮的逻辑设置了双手启动的安全联锁,只有两个启动按钮同时按下时设备才会启动作业循环,避免操作人员误触导致的安全事故,按钮盒上同时设置了急停按钮,一旦出现异常可立刻切断设备动力。整个作业循环的逻辑完全匹配端到端自动化的需求,操作人员只需要将待处理的工件放置到定位夹具上,双手按下启动按钮,横向滑台自动进给完成套管移除,随后垂直挤压机构下行完成挤压作业,两个机构复位后操作人员即可取下完成加工的工件,整个循环时间可控制在8秒以内,相比人工作业30秒以上的单件处理时间,生产效率提升幅度明显,同时挤压的力度由气缸压力稳定控制,不会出现手动作业力度不均导致的质量问题,产品一致性可得到有效保障。

在结构细节的设计上,所有直线导轨都配备了刮屑板,可避免车间内的冲压碎屑落到导轨滚道内加剧导轨磨损,气缸的进出气口都设置了节流阀,可根据实际作业需求调节各个动作的运行速度,避免动作过快产生冲击噪音或者动作过慢影响作业效率。定位夹具采用模块化设计,通过T型螺栓固定在台面上的T型槽内,后续如果更换加工的工件型号,只需要更换对应的定位块、调整夹具的安装位置即可快速适配,不需要重新加工整个台面。台架的底部框架预留了气动元件的安装空间,电磁阀、气源处理三联件都可集成安装在台架内部,外部只需要连接一根主进气管即可完成气路连接,减少现场布线布管的工作量,同时台架内部预留了走线槽,所有传感器的线路都可通过走线槽规整布置,避免线路外露被工件剐蹭出现破损。

从实际应用场景来看,这套单元不仅可用于汽车冲压件的套管处理工序,也可通过更换夹头、挤压头和定位夹具,适配其他需要自动移除衬套、完成压装挤压作业的工序,不需要对整体结构做大规模改动,具备一定的通用适配能力。整个结构的受力路径经过优化,挤压作业时的反作用力直接通过立柱传递到台架框架上,不会对横向滑台的导轨产生额外负载,可有效延长各个运动部件的使用寿命,日常维护只需要定期给导轨加注润滑脂、检查气缸的密封件是否漏气即可,维护难度低,适合车间一线操作人员完成日常保养工作,不需要专门的设备维护人员花费大量时间做运维。
