商用车载集成式多回路保险丝配电装置

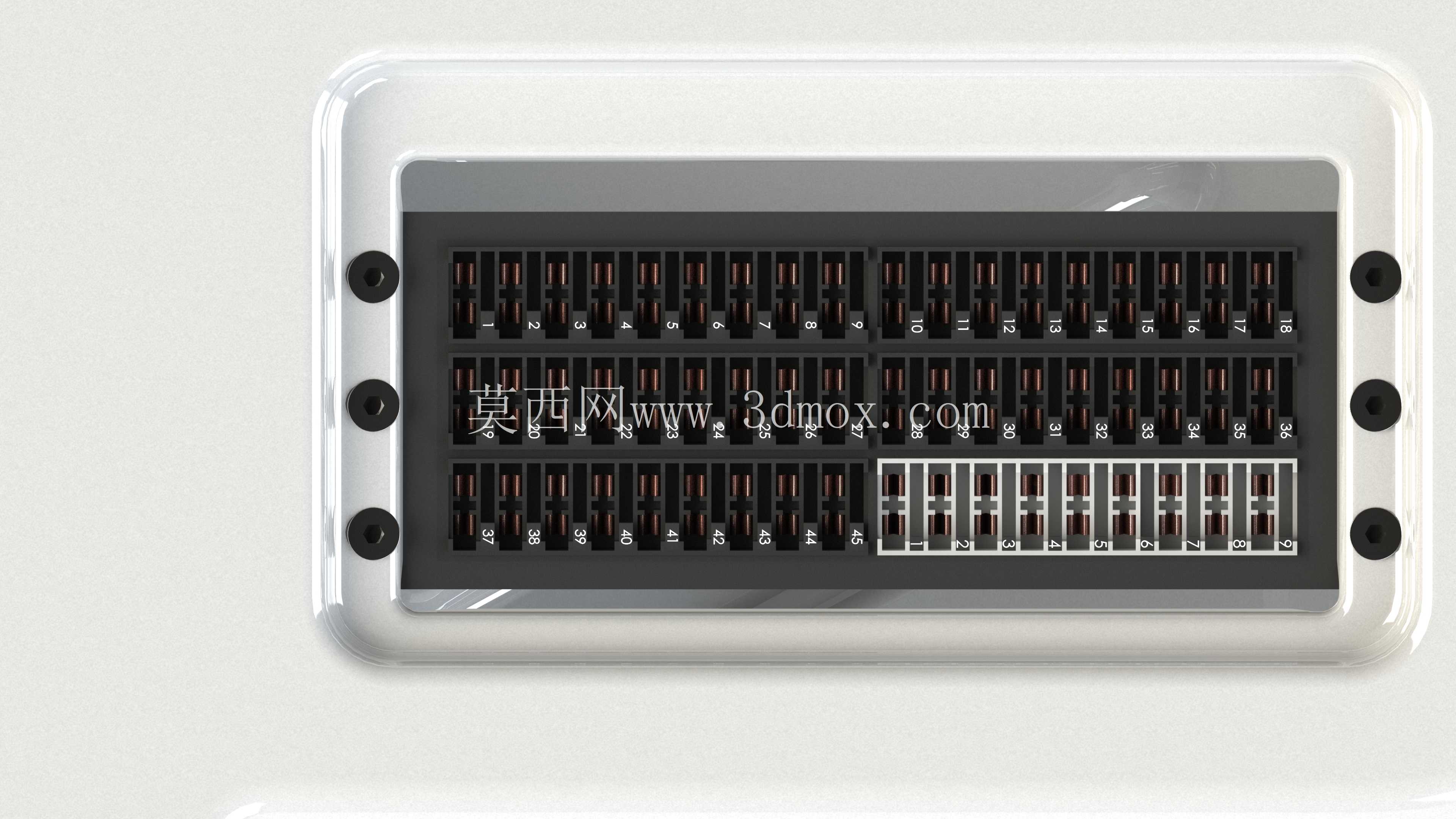

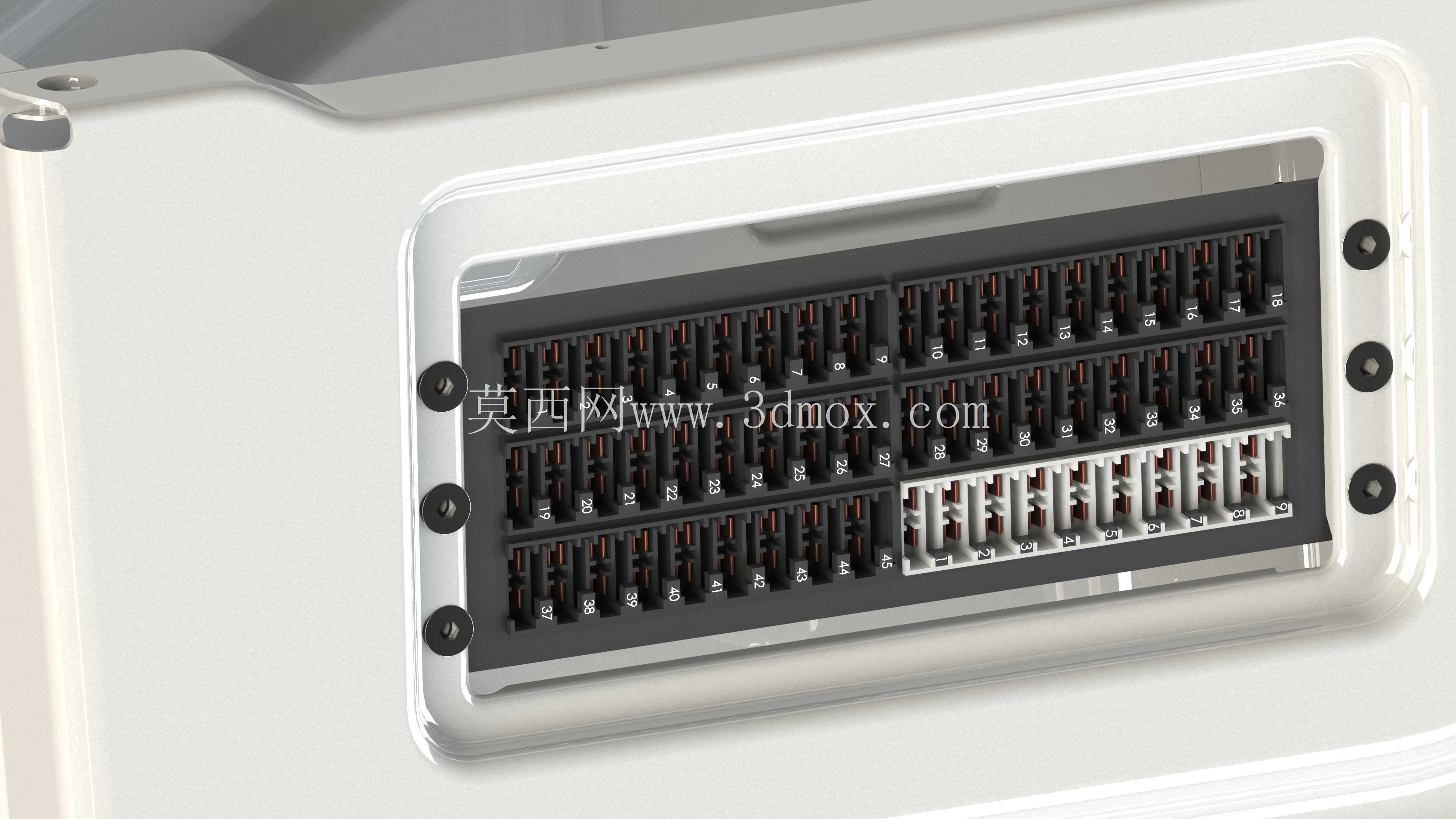

商用车的车载配电系统长期处于高振动、宽温域、多粉尘的复杂工况下，保险丝盒作为整车电路的核心保护节点，其结构可靠性直接决定了车辆电气系统的运行稳定性。不同于乘用车紧凑化的配电设计，货车的用电回路覆盖行车照明、制动系统、车载电控单元、货箱作业装置、辅助驾驶设备等多个独立单元，回路数量多、额定电流跨度大，对保险丝座的排布密度、接线容错空间、安装固定强度都提出了更高要求。这款集成式保险丝配电装置，采用嵌入式安装的框架结构，外围设置带密封缓冲的安装边框，四个角位预留沉头固定孔，可直接卡装在驾驶舱仪表台侧方或电瓶舱旁的预留安装位，安装面与车身钣金贴合后能形成基础的防尘隔振层，避免行车过程中颠簸导致的接插件松脱。主体基座采用耐高低温的绝缘工程材质，内部集成四排标准化插片式保险丝安装位，其中下方预留一排大电流规格的插槽，可适配主电源、起动机这类大负载回路的保护需求，每一个插槽对应独立的金属接线端子，端子采用弹性卡紧结构，插装保险丝时能形成足够的接触压力，避免长期振动带来的接触电阻升高、局部发热烧蚀的问题。设计过程中优先考虑了后期运维的便利性，上盖采用透明可视的高强度材质，无需开盖即可直接观察每一路保险丝的通断状态，盖体与基座之间设置卡扣式锁紧结构，徒手即可完成开盖操作，不需要额外工具，适配货车在外作业时的快速检修需求。排布上特意将不同功能的回路做了分区标识预留位，生产装配时可对应粘贴回路标签，避免检修时错插保险丝规格引发的电路故障。安装边界方面，整体外框的突出高度控制在35mm以内，嵌入式安装后不会突出周边内饰面过多，避免占用驾驶舱的宝贵操作空间，背部的接线端预留足够的线束弯折空间，适配不同线径的车载线束接入，接线端子旁设置对应的压线结构，线束接入后可通过压线片二次固定，避免拉扯线束时直接作用在保险丝插片上。从实际应用场景来看，这类配电装置可覆盖轻卡、重卡、工程作业货车的低压配电需求，相比传统的分散式保险丝座，集成化的结构减少了整车线束的分叉节点，降低了线路故障的排查难度，同时统一的安装尺寸也方便不同车型的平台化适配，减少重复开模的成本。结构设计上充分考虑了冲压加工的工艺性，外围的安装边框采用一体冲压成型的金属衬板，嵌装在绝缘基座内部，既提升了整体的结构强度，也避免了长期使用后安装孔位开裂的问题，金属衬板表面做电泳防锈处理，可适应舱内的凝露、盐雾环境，不会因为长期锈蚀导致固定失效。端子排布的间距严格遵循车载电气的安全间隙要求，相邻回路之间设置绝缘隔断筋，避免大电流工况下出现爬电、拉弧的风险，即使单路保险丝出现熔断喷弧，也不会波及相邻回路，将故障范围控制在单路以内，不会引发多回路同时失效的严重问题。
