专业级图形运算显卡精细外观结构还原

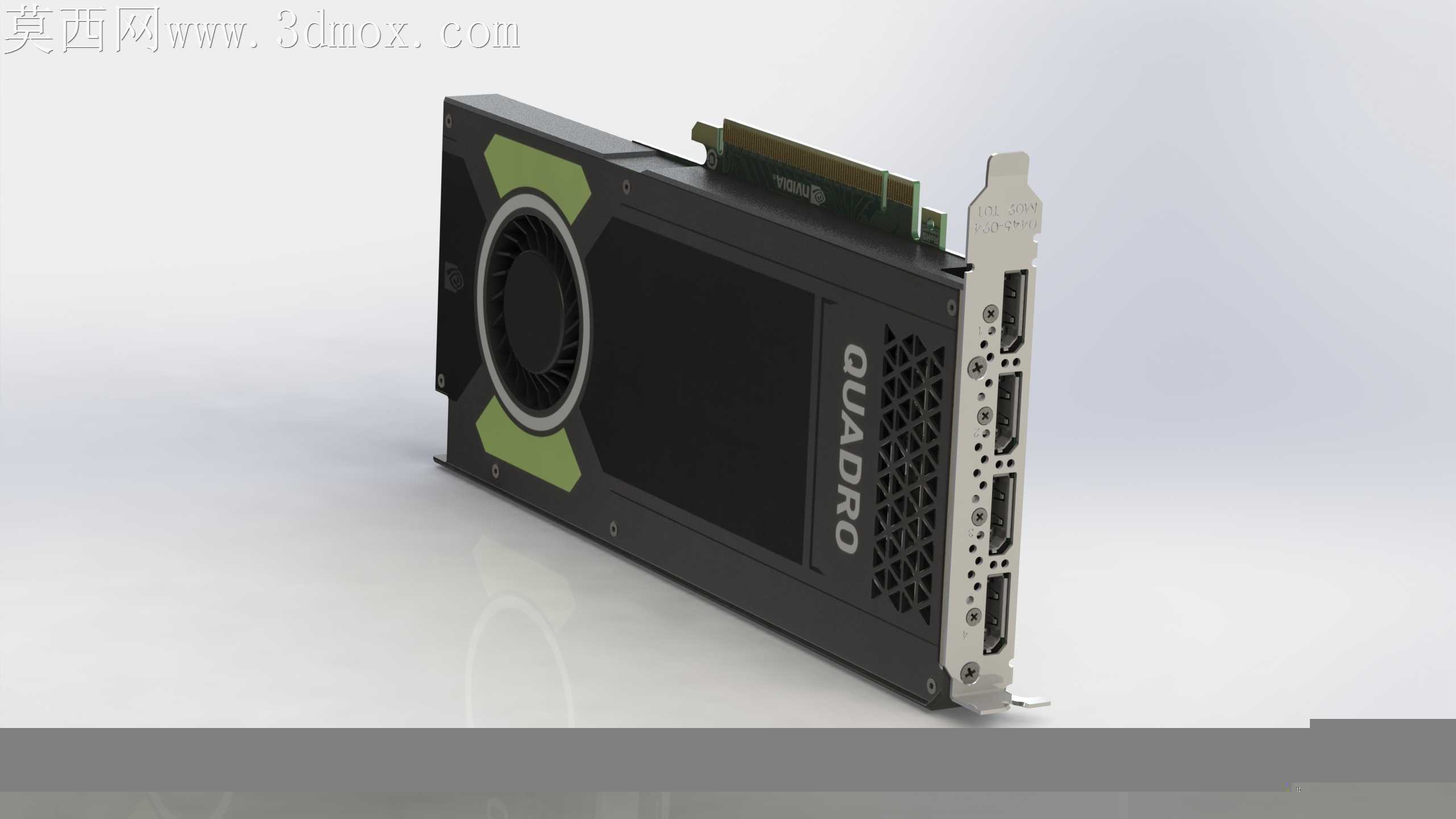

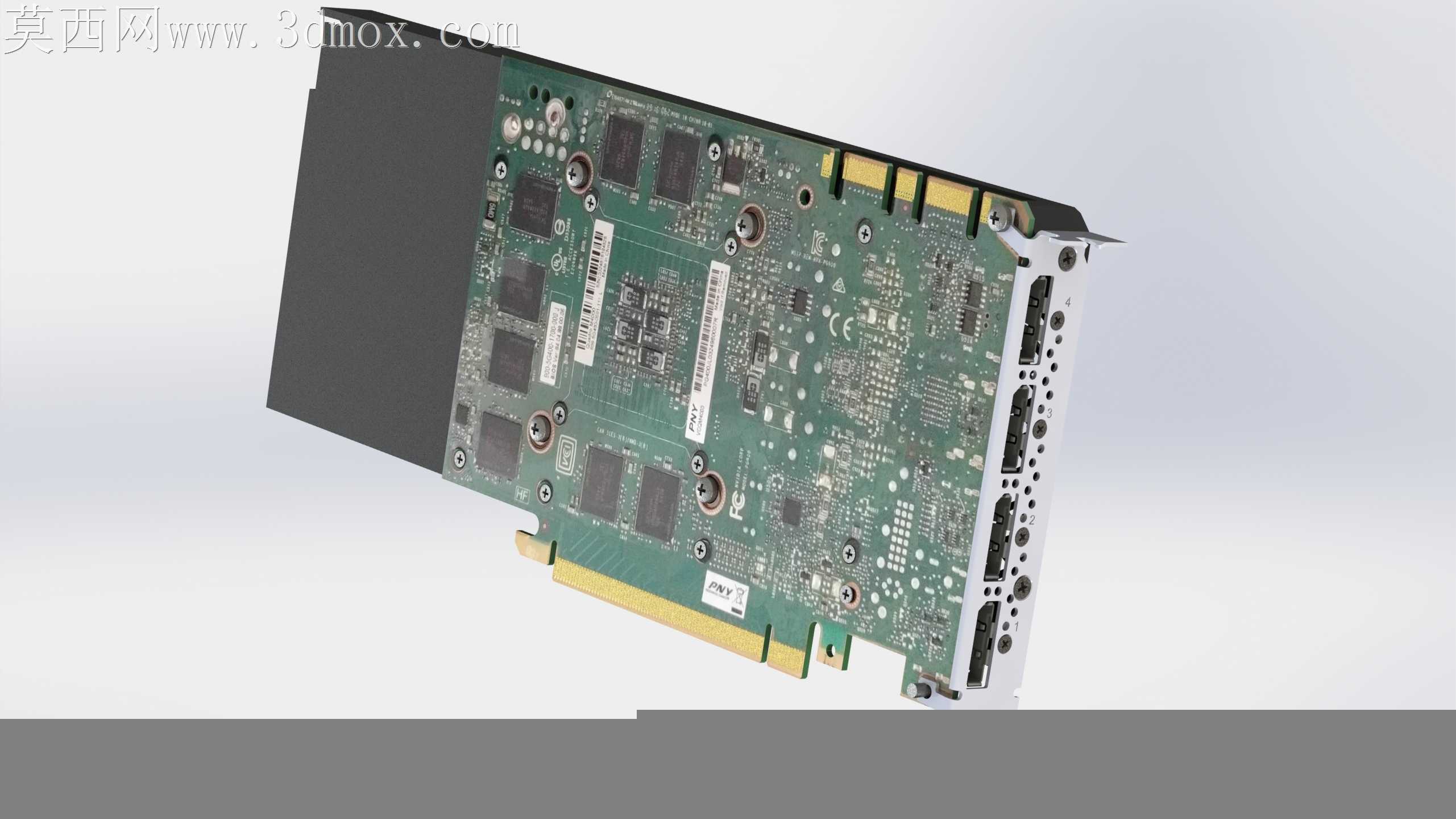

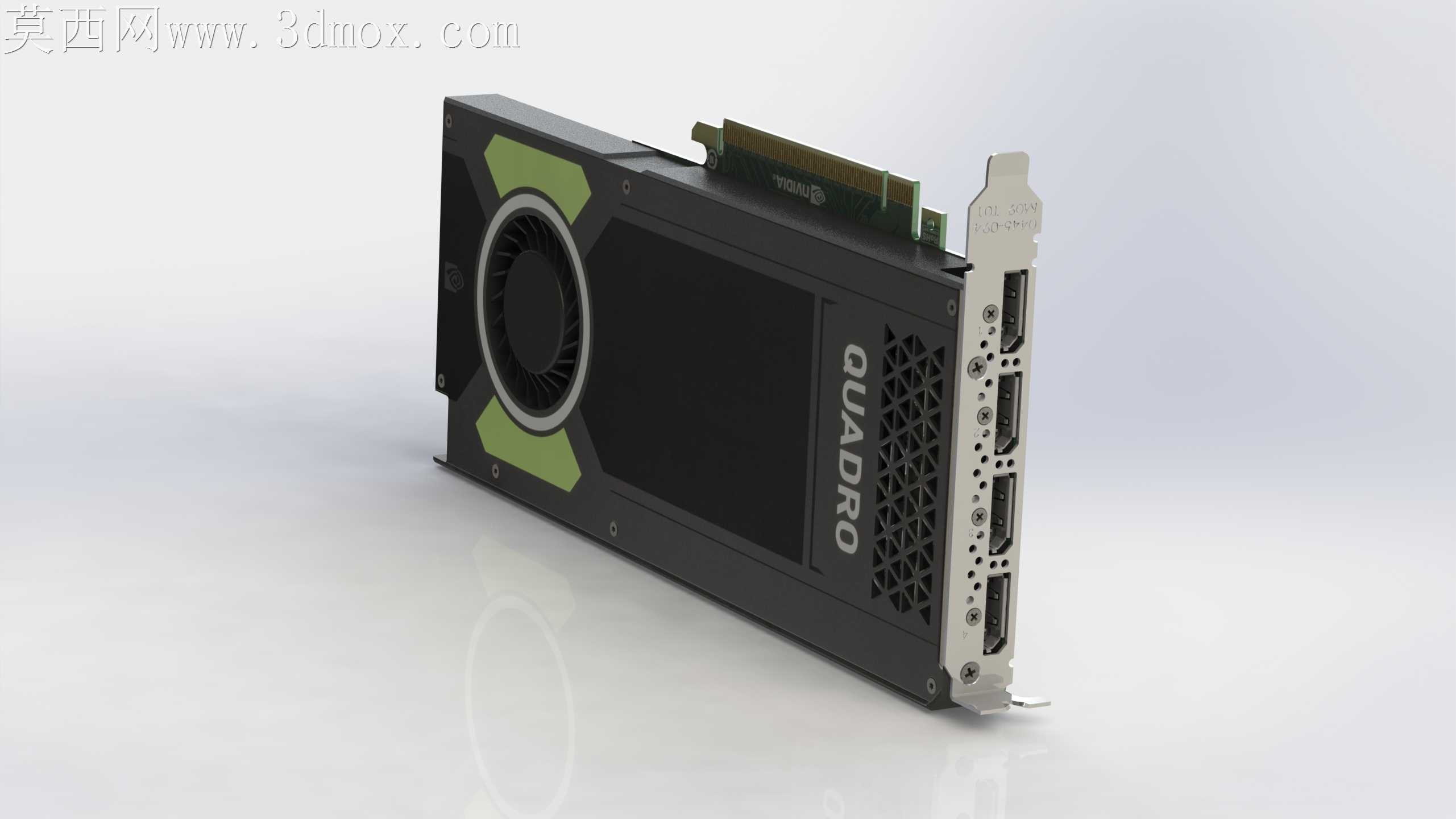

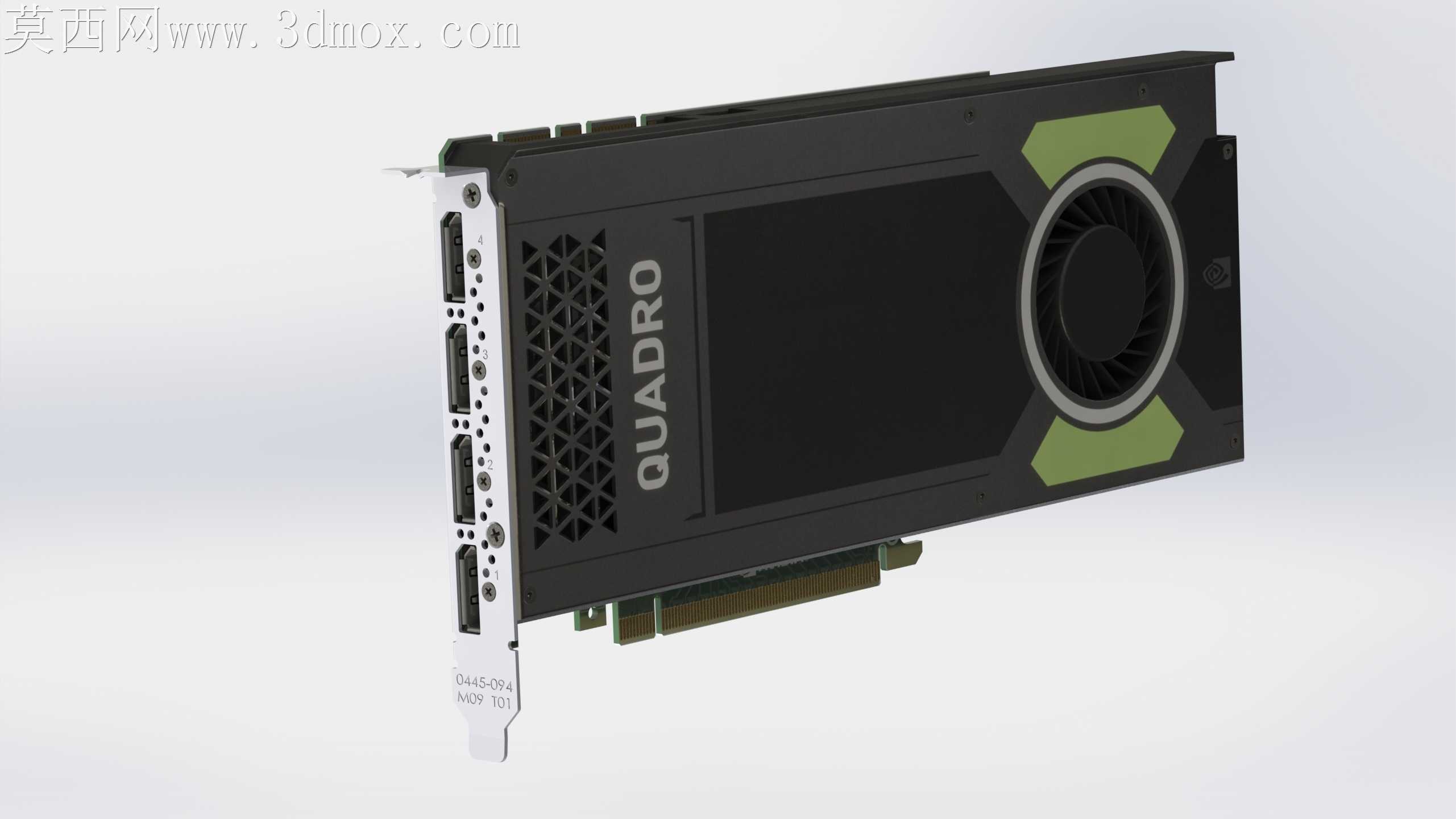

专业图形卡长期处于高负载图形运算工况，散热风道的结构合理性直接决定长时间渲染作业的稳定性，还原这款板卡结构时最先要解决的就是外壳导风槽与内部涡轮扇的气流路径匹配问题。金属挡板处的四个显示接口排布公差卡得极严，每个接口的固定弹片、屏蔽层凸台都要和挡板开孔精准对齐，差0.1毫米就会出现接口插装不到位、外接显示器接触不良的隐患，做结构匹配时特意给接口边缘留了0.05毫米的装配浮动量，既不会出现松垮晃动，也能抵消钣金挡板冲压带来的微小形变误差。PCB板边缘的金手指部分做了细微的倒角处理，还原时特意把金手指和PCIe插槽的接触段做了0.2度的微小倾角，模拟真实板卡插装时的导向结构，避免装配时出现硬刮蹭损伤金手指镀层。外壳上的QUADRO标识是凹陷式注塑字体，做曲面贴合时特意把字体边缘的脱模斜度做了1.5度的还原，和真实注塑件的工艺特征完全一致，不会出现直角字体无法脱模的工艺矛盾。导风罩上的两块橄榄绿色装饰块是嵌入式卡扣结构，还原时特意把卡扣的倒扣量设为0.3毫米，刚好满足塑料件的卡扣装配强度，不会出现装配后松脱的问题，也不会因为倒扣量过大导致拆卸时断裂。涡轮扇的外圈导风环和散热鳍片的衔接处做了密封胶条的结构还原，这个细节很容易被忽略，却直接决定了散热气流不会从缝隙漏走，能全部顺着鳍片方向把热量从挡板出风口排出。挡板上的固定螺丝孔做了沉头处理，沉头深度刚好匹配标准机箱固定螺丝的帽高，装到机箱上不会出现螺丝帽凸起刮蹭机箱侧板的问题。PCB板背面的贴片电容、电阻元件都按照真实板卡的排布做了高度还原，每个元件的焊盘凸起都做了细微表现，不会把背面做成光滑的平面失去真实感。散热模块的核心接触底座做了微凸的铜面结构，模拟真实散热底座和GPU核心接触时的压力形变，保证核心接触面积最大化，不会出现边角悬空导致的导热效率下降。外壳表面的磨砂质感做了颗粒度的分层处理，挡板的金属磨砂颗粒更粗，塑料导风罩的磨砂颗粒更细腻，还原不同材质的表面触感差异，不会出现所有部件质感统一的失真问题。
