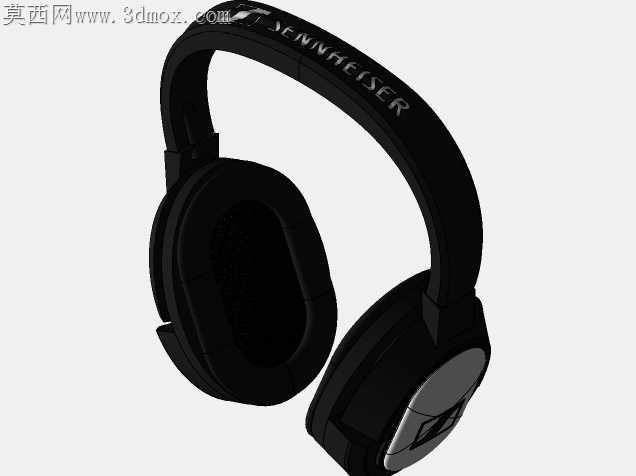

森海塞尔HD180头戴耳机外观结构建模

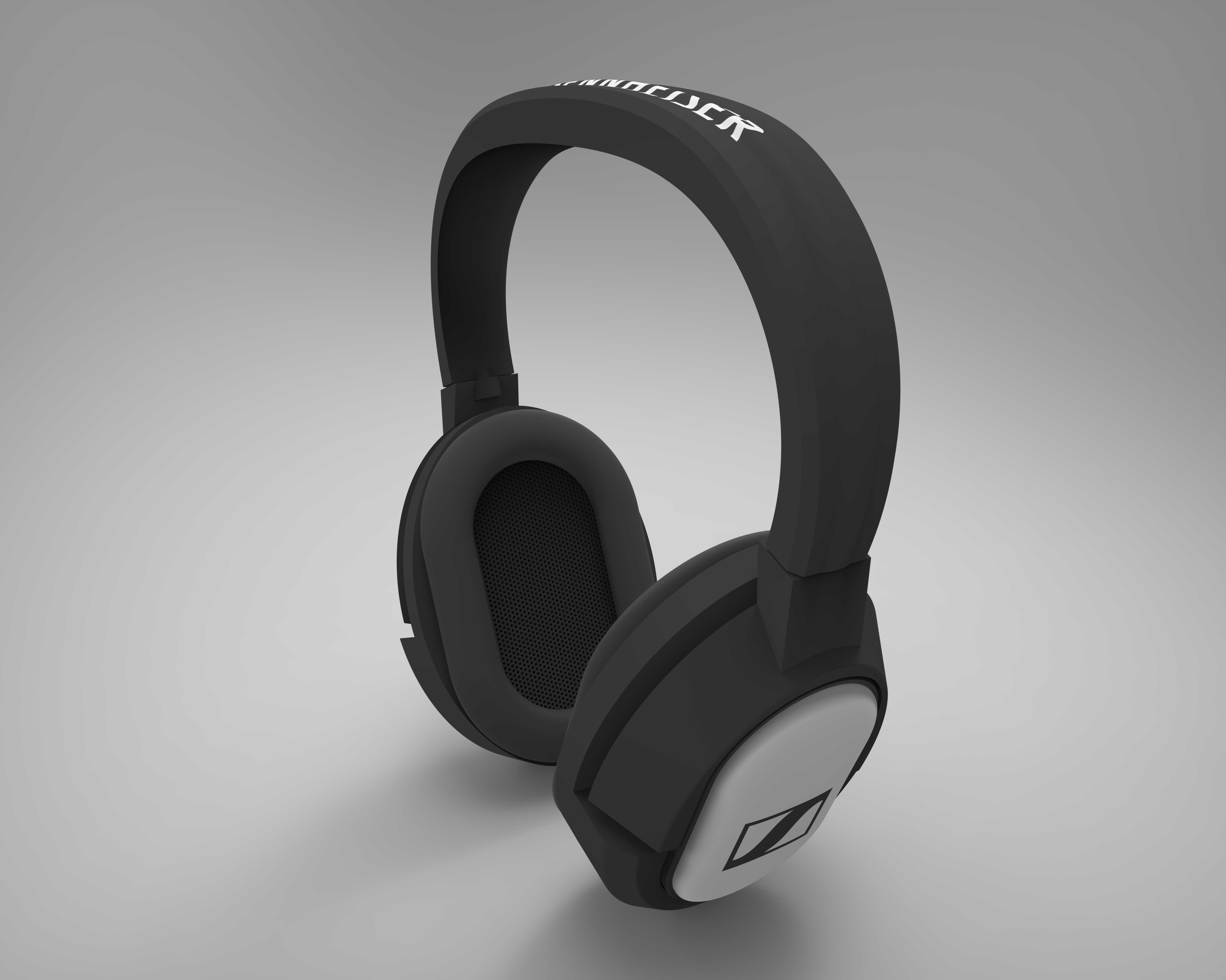

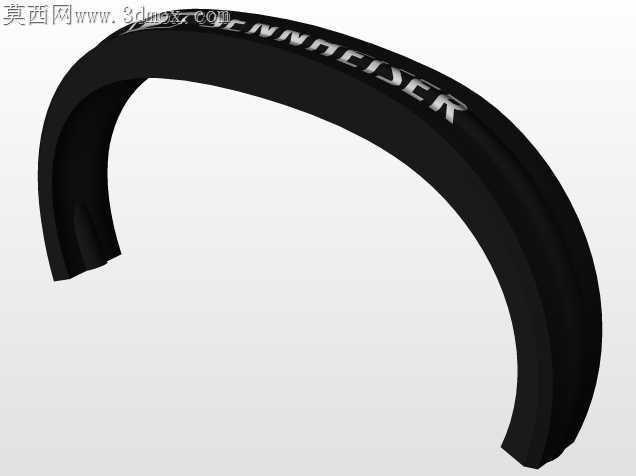

头戴耳机的曲面过渡处理最容易出现分型线突兀、曲率断层的问题，尤其是头梁与耳罩衔接的弯折区域，常规扫掠操作很容易让曲面在大角度弯折处出现褶皱，不仅影响外观质感，后续做手板打样时还会出现脱模斜度不足的问题。处理头梁外表面的弧度时，没有直接用单条路径扫掠成型，而是先根据头梁佩戴时的受力形变趋势，拆分出三段曲率连续的引导线，靠近耳罩铰接处的曲率半径收窄到28mm，中间贴合头顶的区域曲率半径放宽到72mm，每段引导线的衔接处都做了G2连续约束，避免曲面拼接处出现肉眼可见的棱线。耳罩外侧的品牌标识区域没有做简单的凹陷贴图处理，而是根据标识的边缘轮廓做了0.3mm的下沉台阶，台阶边缘做了R0.2的圆角过渡，既还原了实物的标识触感，也避免了尖锐棱角在注塑成型时出现飞边。耳垫的软包部分没有用规则的圆环拉伸，而是根据耳周贴合的人体工学轮廓，调整了内侧边缘的倾斜角度，靠近脸颊的一侧比后侧薄2mm，模拟真实海绵垫的受压形变状态，渲染时给耳垫部分赋予了带细微纹理的哑光软胶材质，粗糙度调到0.85，避免出现塑料感过重的反光。头梁内侧的缓冲垫做了分段式的凹槽设计，凹槽深度1.2mm，既还原了实物的防滑纹理，也在结构上预留了软胶材质的形变空间，不会因为头梁夹紧力过大导致缓冲垫出现不可逆的褶皱。铰接处的转轴部分没有做成一体化的固定结构，而是拆分了转轴座、限位卡块、连接臂三个独立零件，转轴座和头梁的衔接处做了1.5°的装配公差带，模拟真实产品的转动阻尼间隙，不会出现转动干涉的问题。耳罩外壳的分模线设置在耳罩侧面的视觉盲区，分模线处做了0.1mm的错位避让，避免注塑时上下模错位导致外观面出现台阶。渲染调试阶段，头梁外侧的哑光塑料材质特意加了0.1mm的细微颗粒纹理，模拟实物的磨砂触感，打光时用45°侧光扫过头梁曲面，检查曲率连续的区域有没有出现反光断层，反复调整曲面控制点直到反光条顺滑无断点，耳罩内侧的吸音棉材质调整了次表面散射参数，让光线照射时呈现出软质材料的通透感，不会像硬塑料一样出现生硬的反光边界。
