粮食用途稻糠麸皮分离螺旋输送组合设备

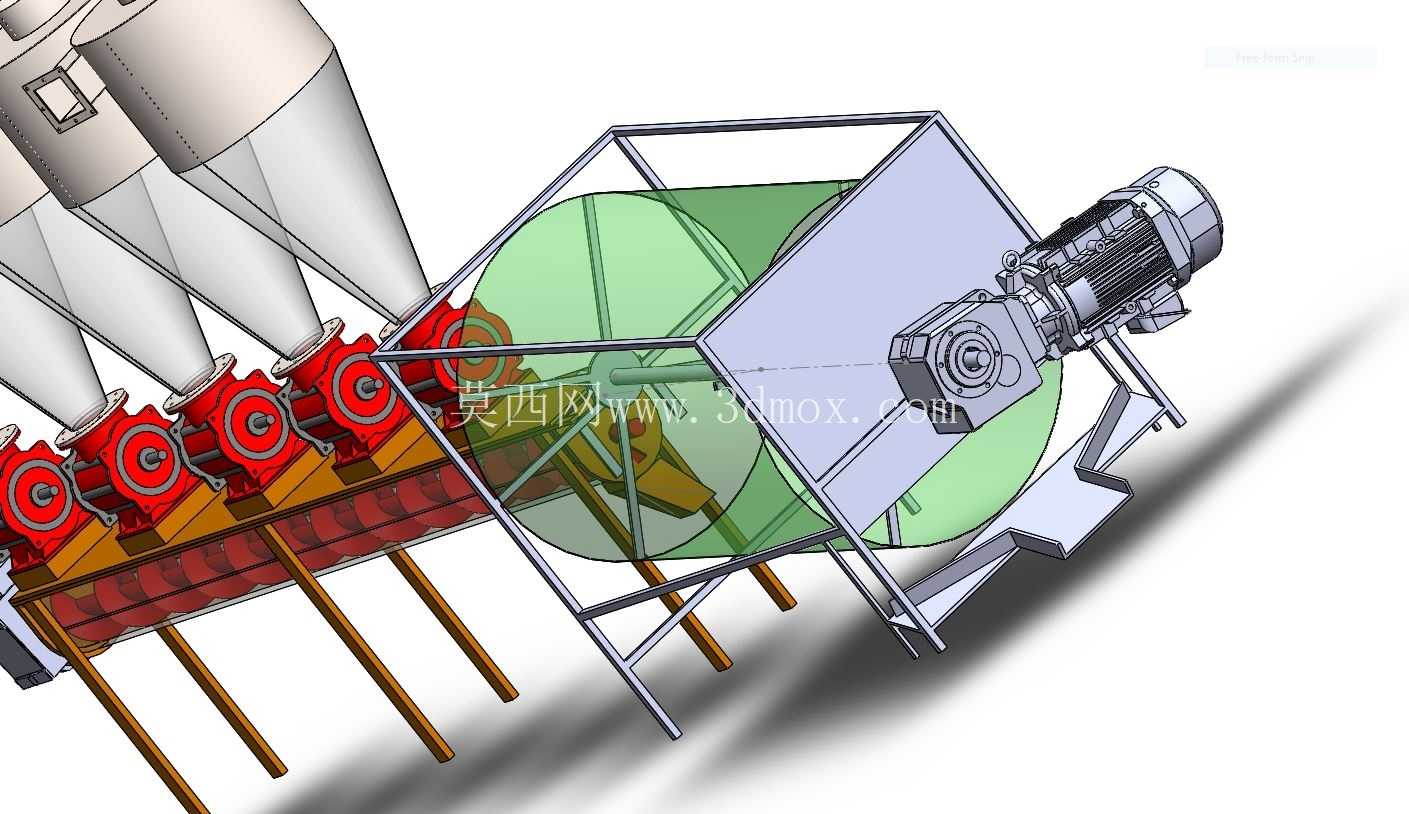

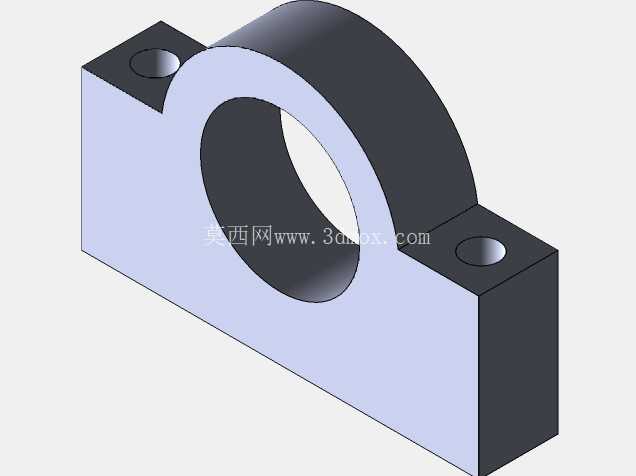

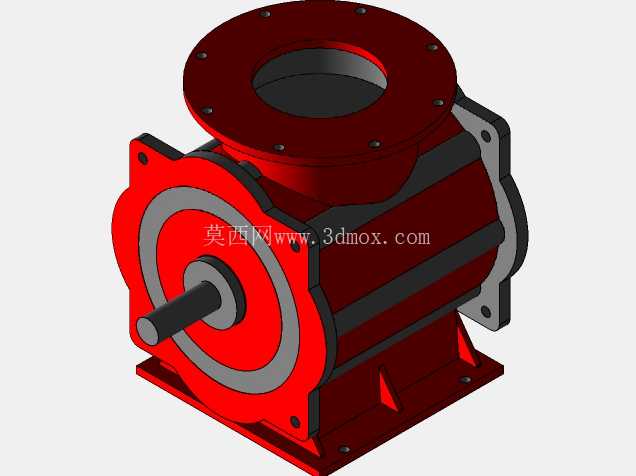

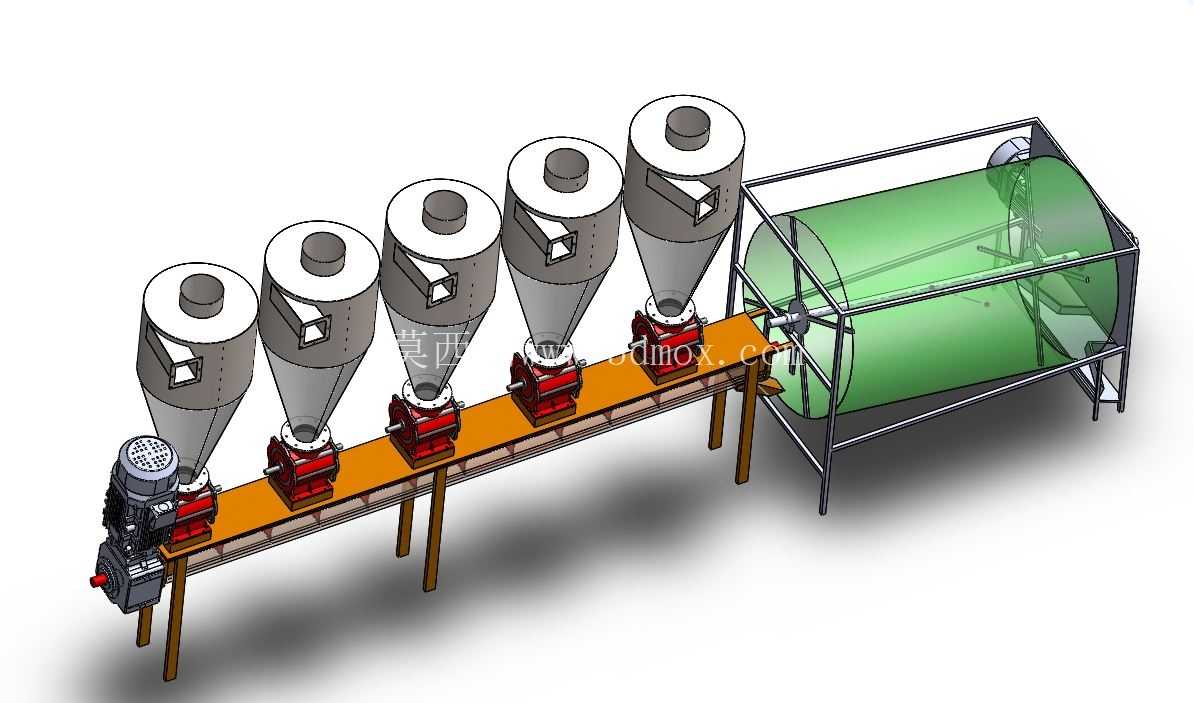

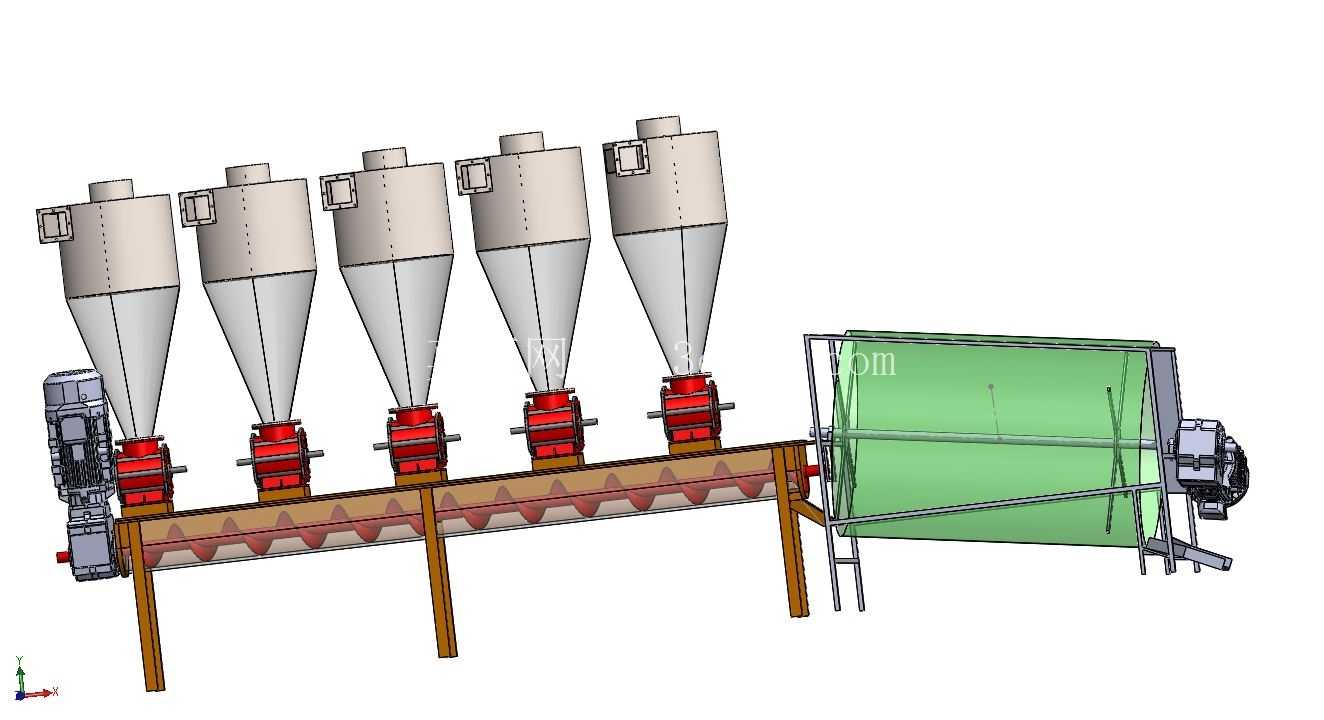

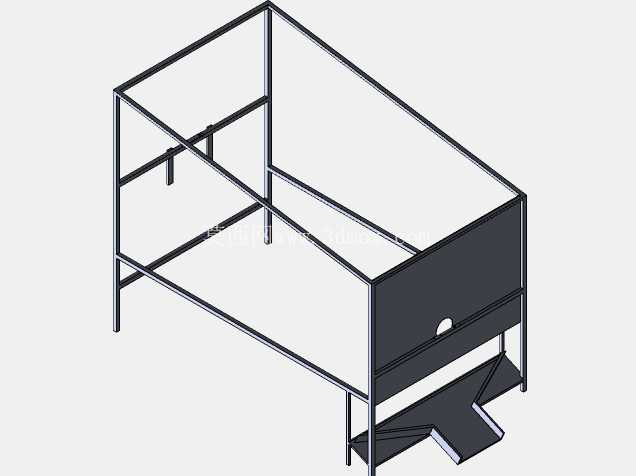

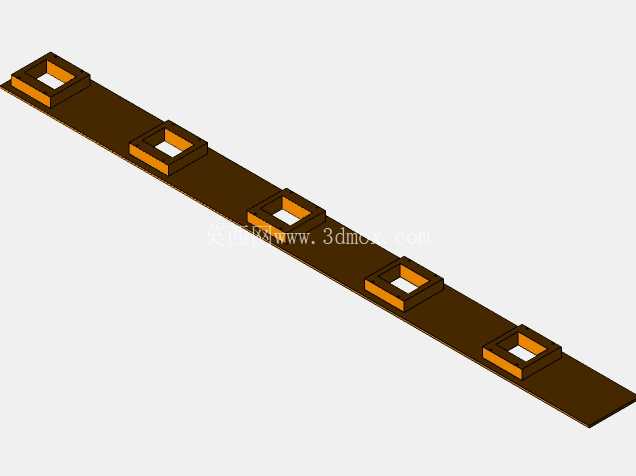

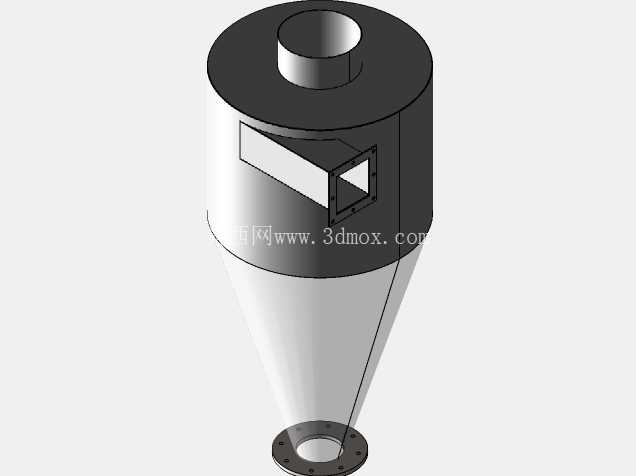

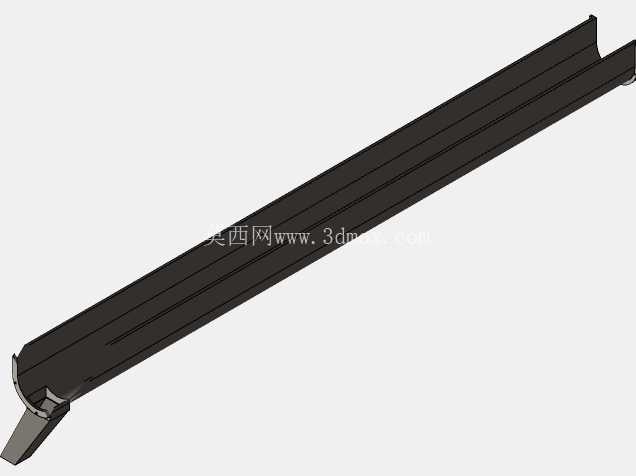

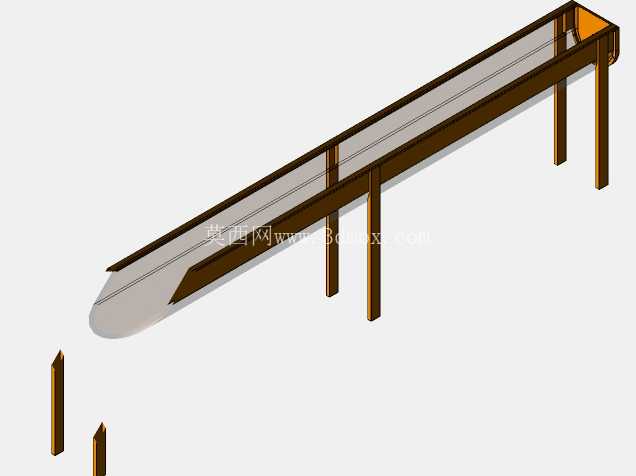

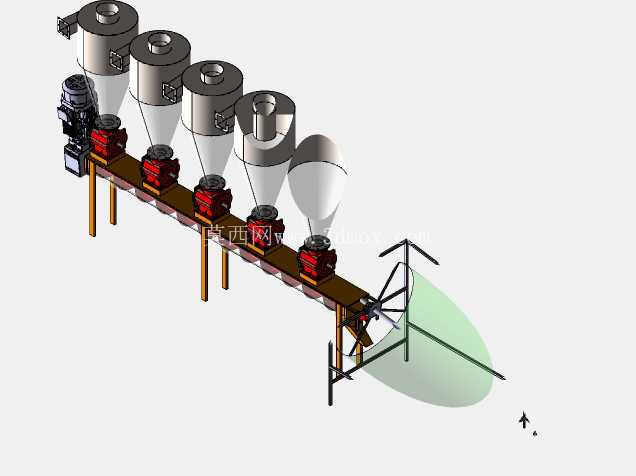

在中小型粮食加工生产线的原粮预处理工段，这类组合设备承担着原粮脱壳后轻质糠粞、麸皮与成品粮粒的分级分离，以及分选后多类物料的定向输送任务，常布置在砻谷机、碾米机的出料端下游，衔接后续的成品分级、包装工段，也可适配杂粮加工线的表皮分选环节，解决单机分选后物料散落、多工位出料输送衔接不畅的现场问题。整套设备采用多组锥筒式分选单元沿输送机架纵向排布的结构，每组分选单元下部配置独立的闭风卸料机构，避免分选风路窜风影响分离精度，锥筒上部的出风口可统一接入厂区风网，将分离出的轻质稻糠、麸皮统一输送至集糠仓，无需额外配置单独的引风管路，减少现场管路排布的空间占用。螺旋输送段采用长槽式壳体设计，槽体底部的螺旋叶片沿机架全长布置，驱动端设置在设备进料侧的端部，采用减速电机直连的驱动形式，避免链传动带来的维护点位过多问题，尾端设置带张紧调节的轴承座，可根据叶片磨损情况调整轴向间隙，减少叶片与槽体的卡滞风险。设计阶段优先考虑了车间安装的边界适配性，设备整体沿长度方向的安装基准为输送槽体的底部机架支腿，支腿预留了地脚螺栓安装孔位，可直接固定在水泥地面或者钢平台上，设备进料端的高度可匹配上游砻谷机、碾米机的出料口高度，无需额外增设过渡溜管，减少物料下落过程中的破碎率；每组分选锥筒的间距根据常规加工线的处理量匹配，单组锥筒的处理量可通过下部卸料机构的转速调节，适配不同含糠率的原粮处理需求，当原粮含糠率较高时可适当降低卸料转速，增加物料在锥筒内的风选停留时间，提升分离精度。设备的出料端设置了侧向出料溜槽，可将分选后去除糠粞的粮粒直接送入下一道提升设备，溜槽角度设置为大于物料安息角的角度，避免粮粒在溜槽内积存，针对麸皮这类流动性较差的物料，螺旋叶片在靠近麸皮出料段采用了变螺距设计，逐步增大螺距避免物料在槽体内压实搭桥，保证输送过程的顺畅。从结构建模的细节来看，分选锥筒采用锥段直段组合的结构，直段部分设置了观察视镜，可在设备运行过程中直接观察内部物料的分离状态，无需停机开盖检查；闭风卸料器的转子采用弹性刮片结构，与壳体的间隙控制在合理范围内，既保证闭风效果，又避免刮片过度磨损产生碎屑混入物料。机架部分采用型钢焊接结构，焊接后做整体时效处理减少焊接变形，支腿与槽体之间设置了加强筋板，保证长距离输送过程中槽体不会出现挠度变形，避免螺旋叶片刮蹭槽体内壁。现场安装时需要注意设备的整体水平度，沿输送长度方向的水平度偏差控制在允许范围内，避免螺旋轴偏磨，同时风网接入时需要保证各锥筒出风口的风压均衡，可在总支风管上设置调节风阀，根据每组分选单元的实际出料状态调整风量，避免出现某一单元风量过大吸走粮粒、风量过小糠皮分离不净的问题。这类组合设备相比传统的独立风选器加独立螺旋输送机的排布形式，减少了中间的衔接溜管和设备支撑结构，整体占地面积更小，设备的故障点位更集中，日常维护时仅需要定期检查卸料器刮片磨损情况、螺旋叶片的磨损量以及轴承的润滑状态即可，无需在多台设备之间往返巡检，很适合中小型粮食加工车间的紧凑布局需求，也可适配饲料加工线的原料表皮分选、物料输送环节，根据处理物料的特性调整风选风量和螺旋转速即可适配不同的物料工况。
