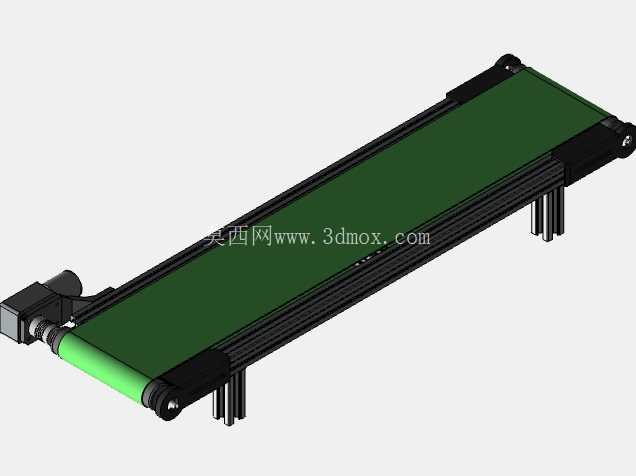

小型平皮带输送线三维结构设计

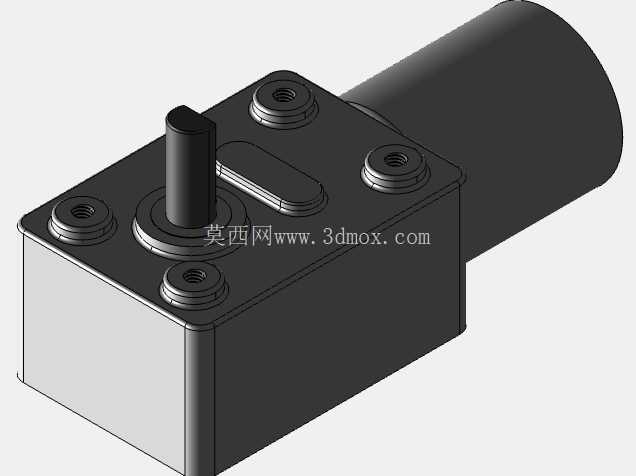

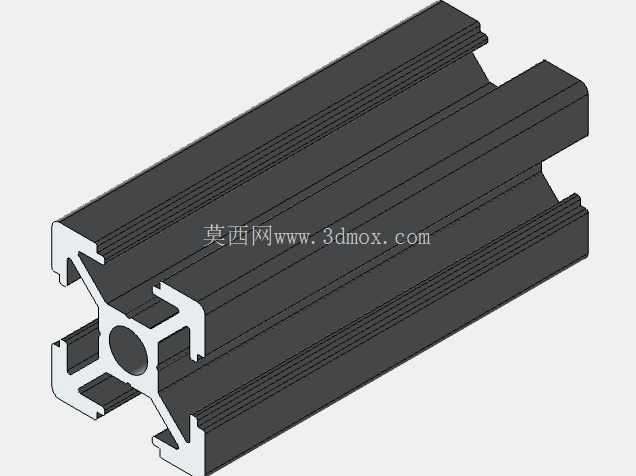

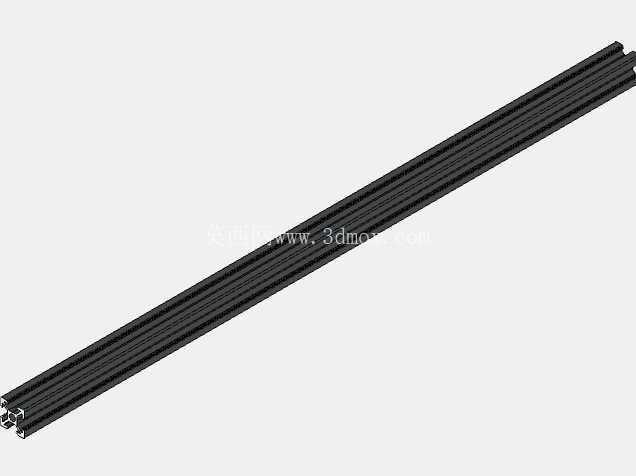

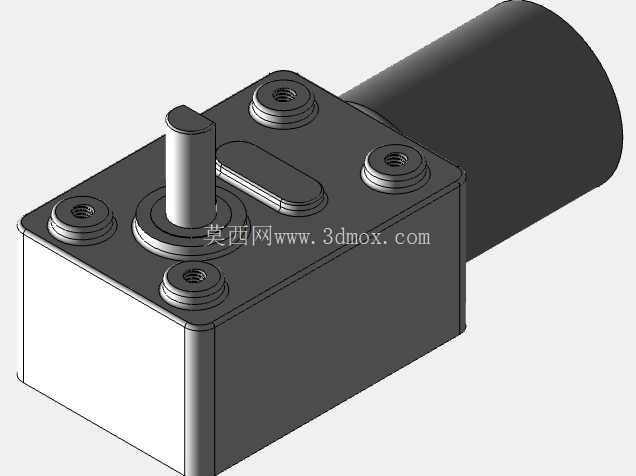

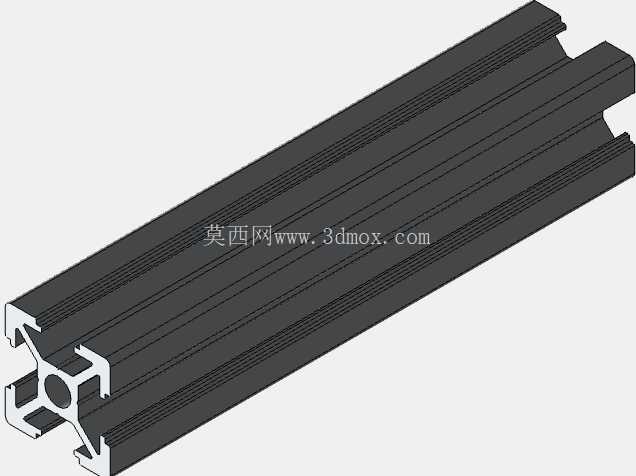

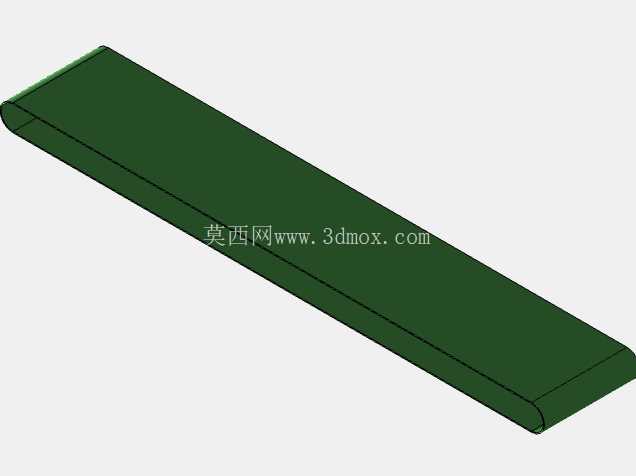

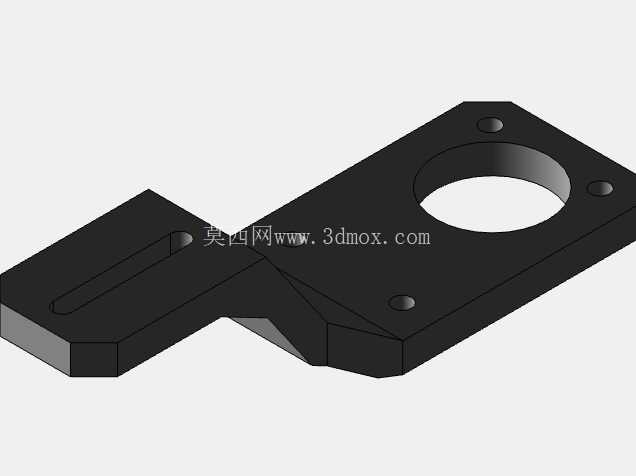

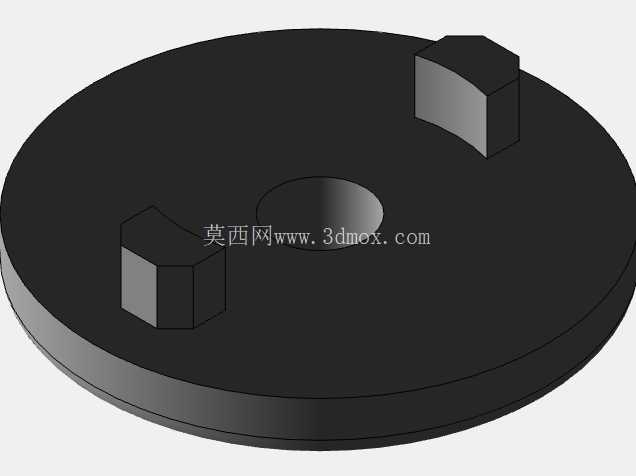

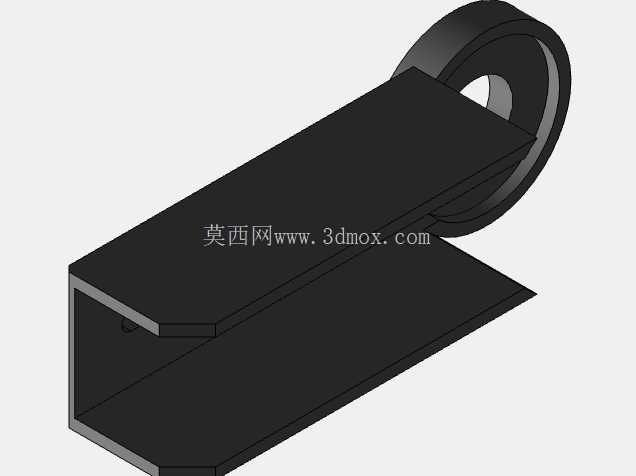

这款小型平皮带输送结构，常被集成在各类小型自动化产线的工位衔接环节，比如电子元器件分拣工位的物料传递、小五金件加工工序间的工件转运、实验室小型样品的输送传递场景都能适配，相比大型输送设备，它的占地空间更小，部署灵活，不需要复杂的地基固定，直接放置在工作台面或者配套支架上就能投入使用，能很好适配小批量、多工位的紧凑生产布局。从结构设计逻辑来看，整体采用铝型材作为主体框架，型材本身的槽道结构方便后期调整附件安装位置，不管是加装光电传感器支架、挡料机构，还是调整两端辊筒的张紧行程，都不需要额外焊接打孔，只需要通过配套的T型螺栓就能完成固定，大幅降低了后期改造调整的成本。驱动端布置在设备一侧，采用直连驱动的布局，减少了中间传动环节的动力损耗，驱动辊筒表面做了滚花处理，能增大和皮带接触面的摩擦力，避免皮带重载启动时出现打滑丢转的问题，从动端配置了张紧调节结构，通过两侧的调节螺栓就能微调从动辊筒的前后位置，既可以调整皮带的张紧度，也能纠正皮带运行过程中出现的跑偏问题，不需要拆解主体结构就能完成日常维护调整。皮带选用的是墨绿色PVC平皮带，表面平整摩擦力适中，既可以平稳输送表面规整的盒装、块状工件，也不会因为摩擦力过大导致工件在末端堆积时出现卡滞，皮带下方布置了多根支撑托条，托条采用耐磨低摩擦的非金属材质，既能承托皮带和上方工件的重量，避免皮带长时间承重出现下凹变形，也能减少皮带运行过程中的摩擦阻力，降低驱动端的负载。设备的支撑腿采用和主体框架同规格的铝型材制作，支撑腿底部可以选配可调脚杯或者脚轮，选配脚杯时可以微调设备的整体水平度，适配不平整的安装台面，选配脚轮时则可以灵活移动设备位置，满足经常需要调整产线布局的使用场景。外形尺寸方面，这款输送线的有效输送宽度为20厘米，整体长度为50厘米，整体框架的宽度比皮带宽度宽出约6厘米，预留了两侧安装挡板、导向条的空间，设备整体高度不含支撑腿约为5厘米，加上支撑腿的常规安装高度后整体高度在20厘米左右，安装时需要注意预留驱动端一侧至少10厘米的检修空间，方便后期维护驱动组件、调整张紧结构，设备两端的辊筒中心高度和框架顶面齐平，不会在进出料位置出现凸起台阶，能顺畅和前后工位的设备衔接，不会出现工件卡滞在衔接位置的问题。在实际选型适配时，这款输送线适合输送单重不超过5千克的小型工件，输送速度可以通过配套的调速器在一定范围内调整，能匹配不同工位的生产节拍，不管是作为独立的小型输送单元使用，还是集成到整套自动化设备中作为物料传递模块，都能很好满足使用需求，结构上没有复杂的特殊定制零件，大部分都是标准型材和标准传动件，后期维护更换配件的成本很低，也方便设计人员根据实际使用需求调整长度、宽度参数，快速衍生出不同规格的同类型输送结构。
