小型电力机车操纵控制装置结构

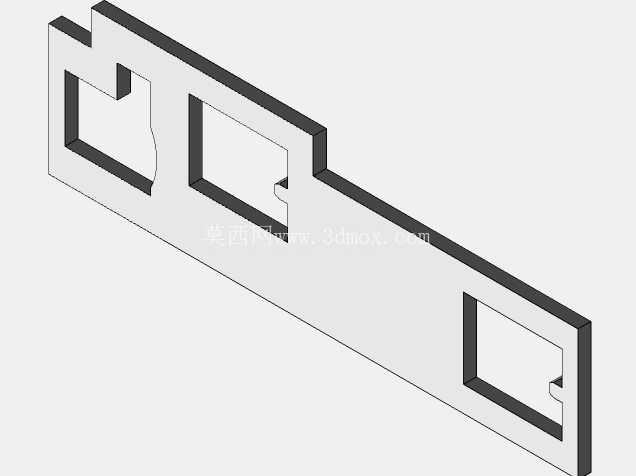

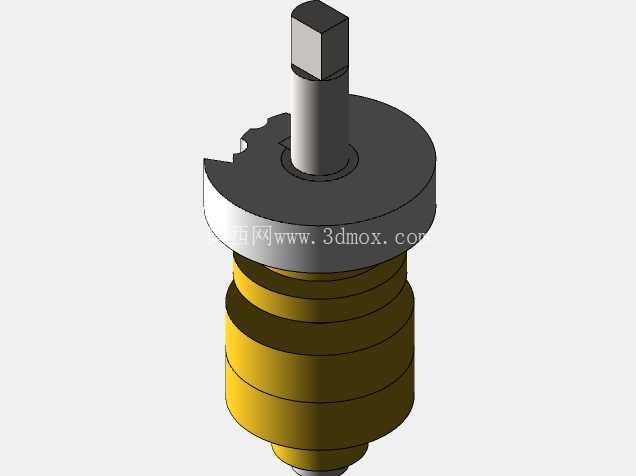

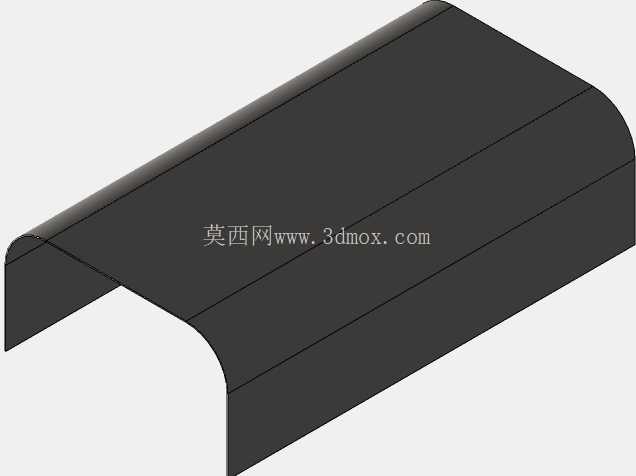

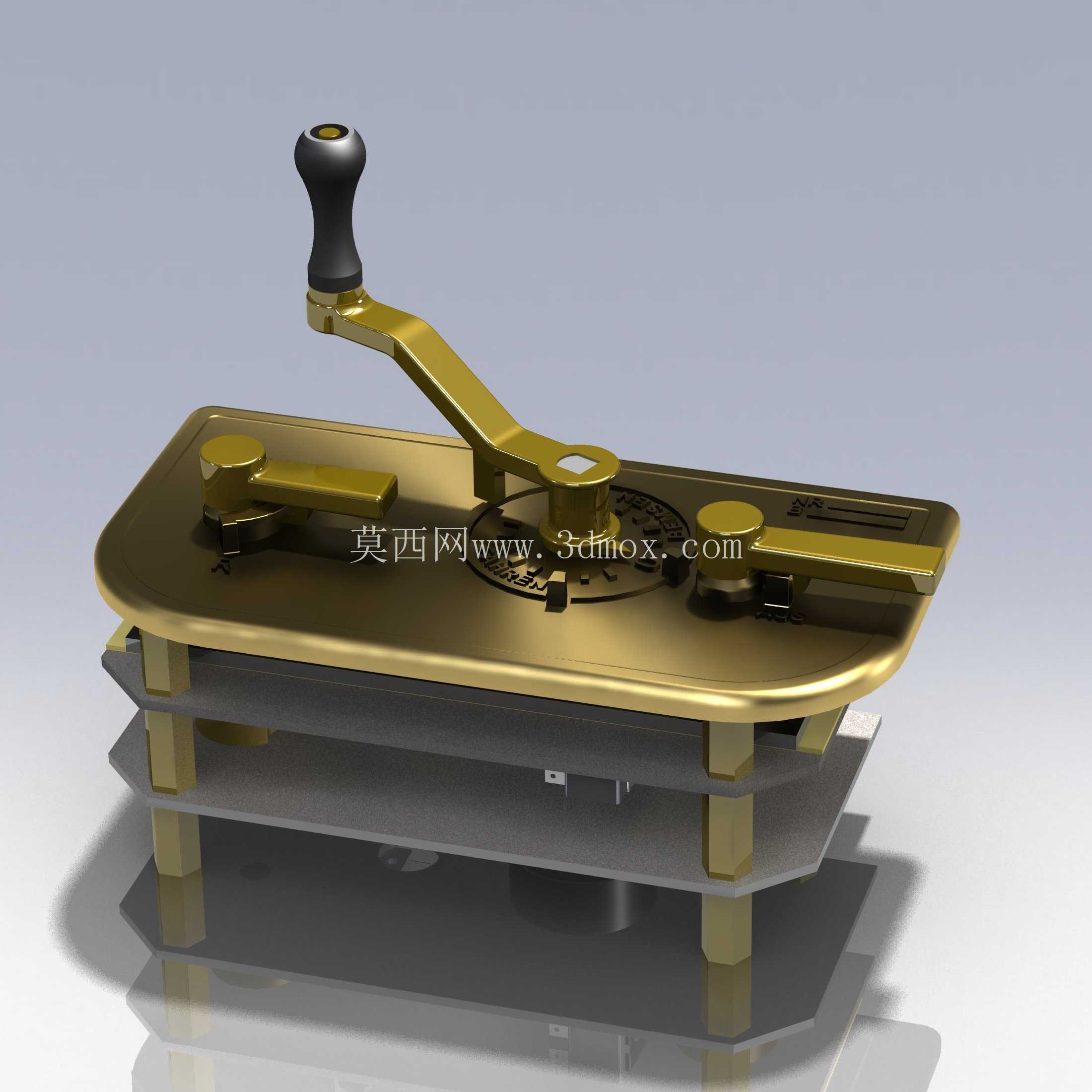

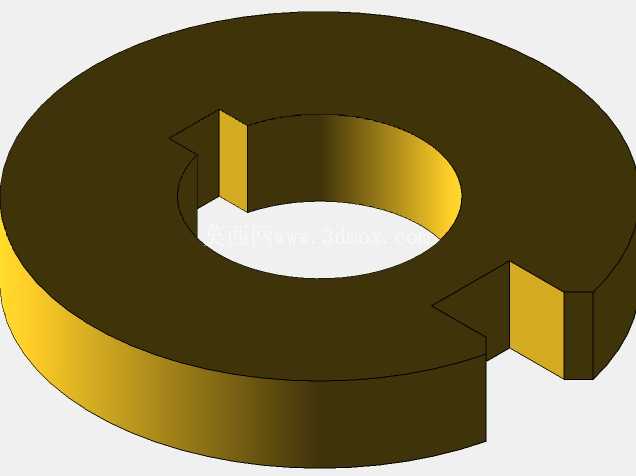

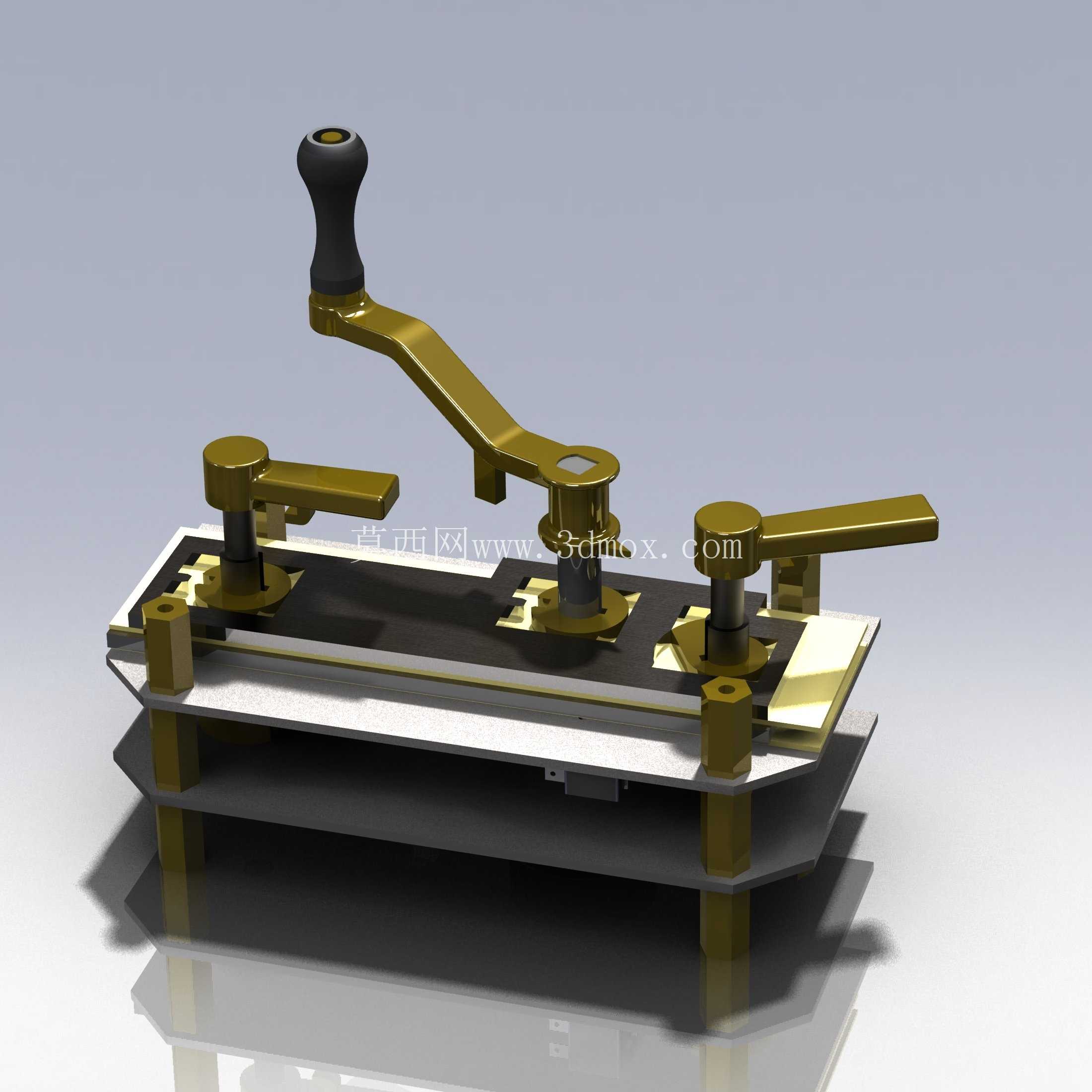

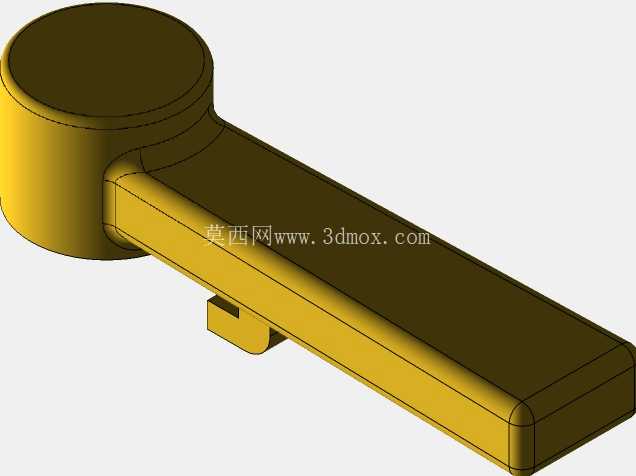

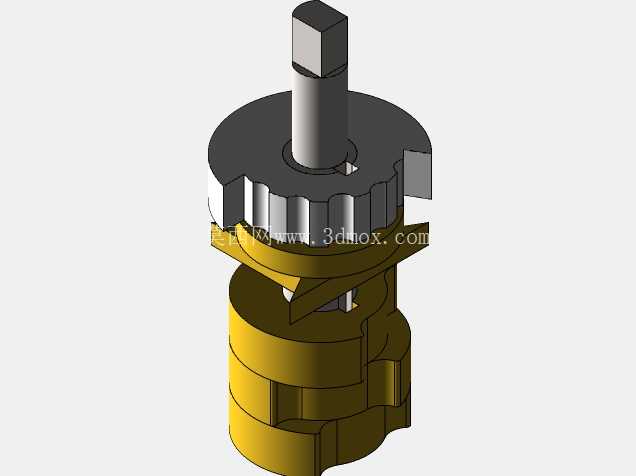

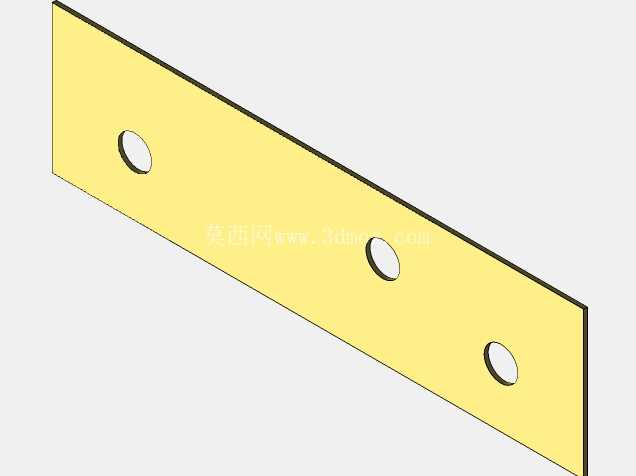

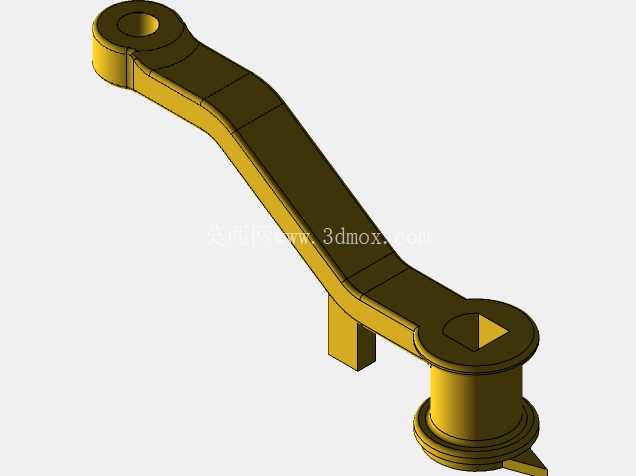

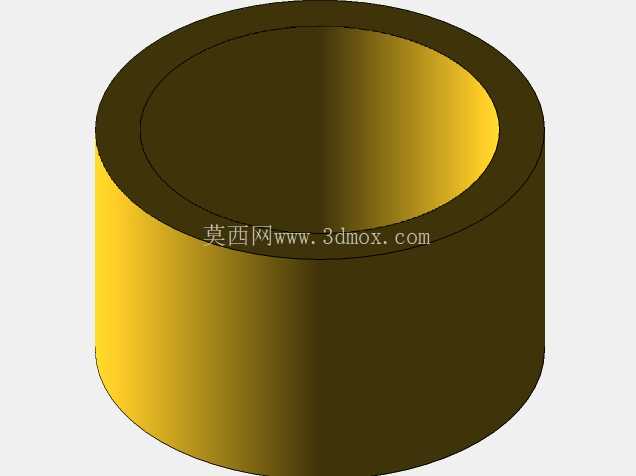

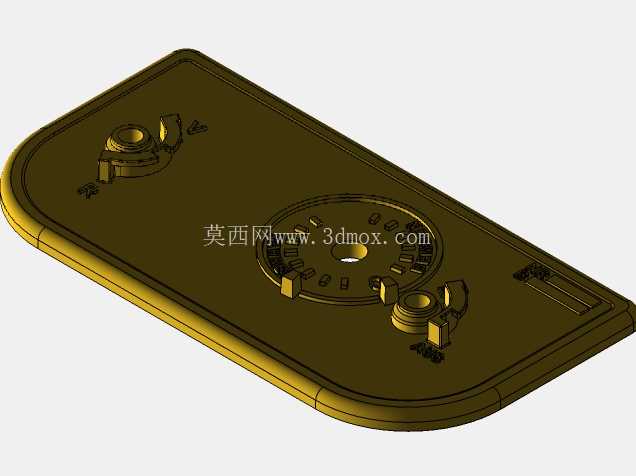

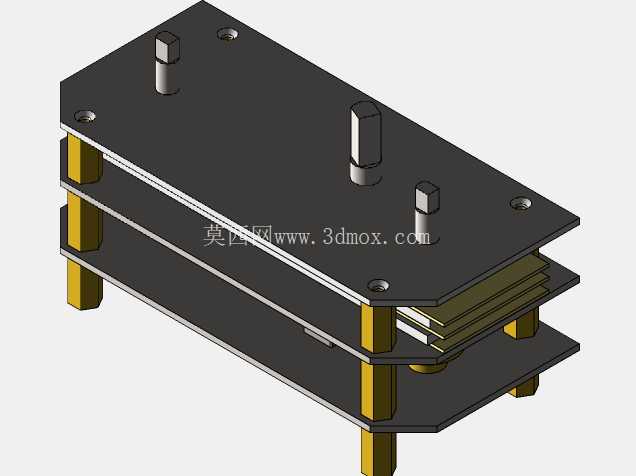

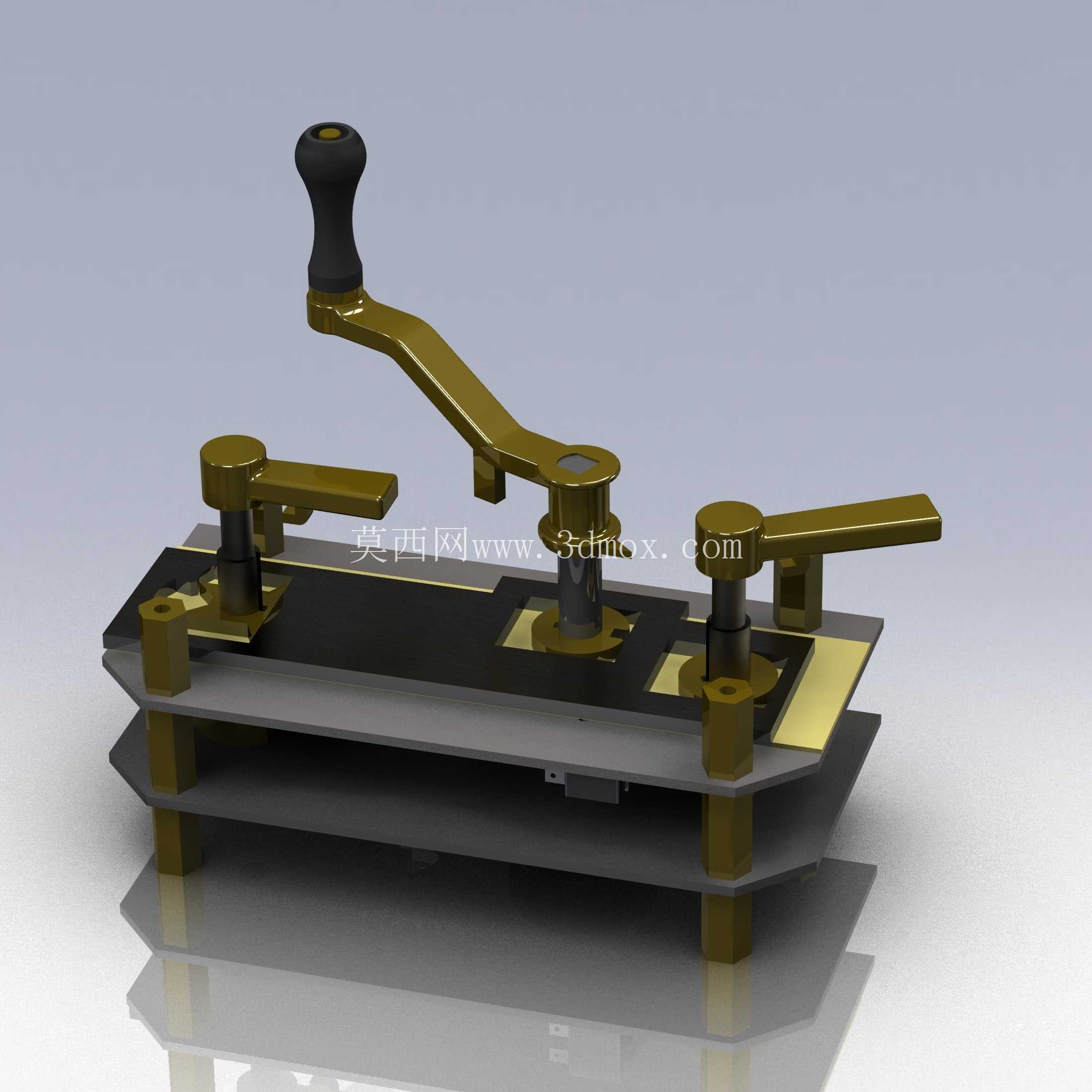

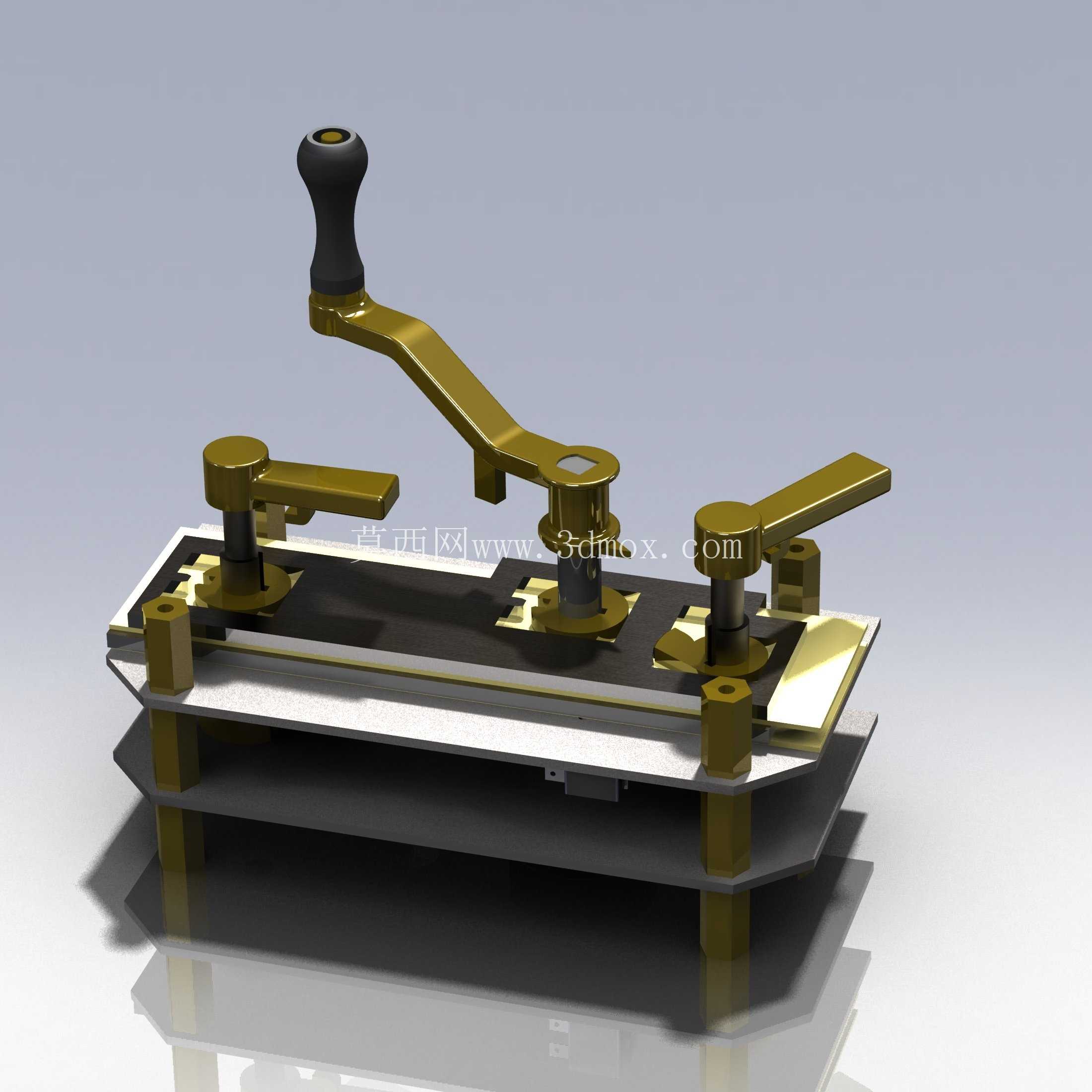

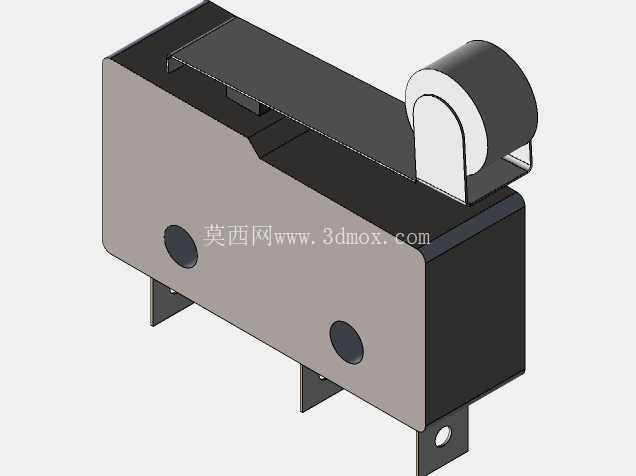

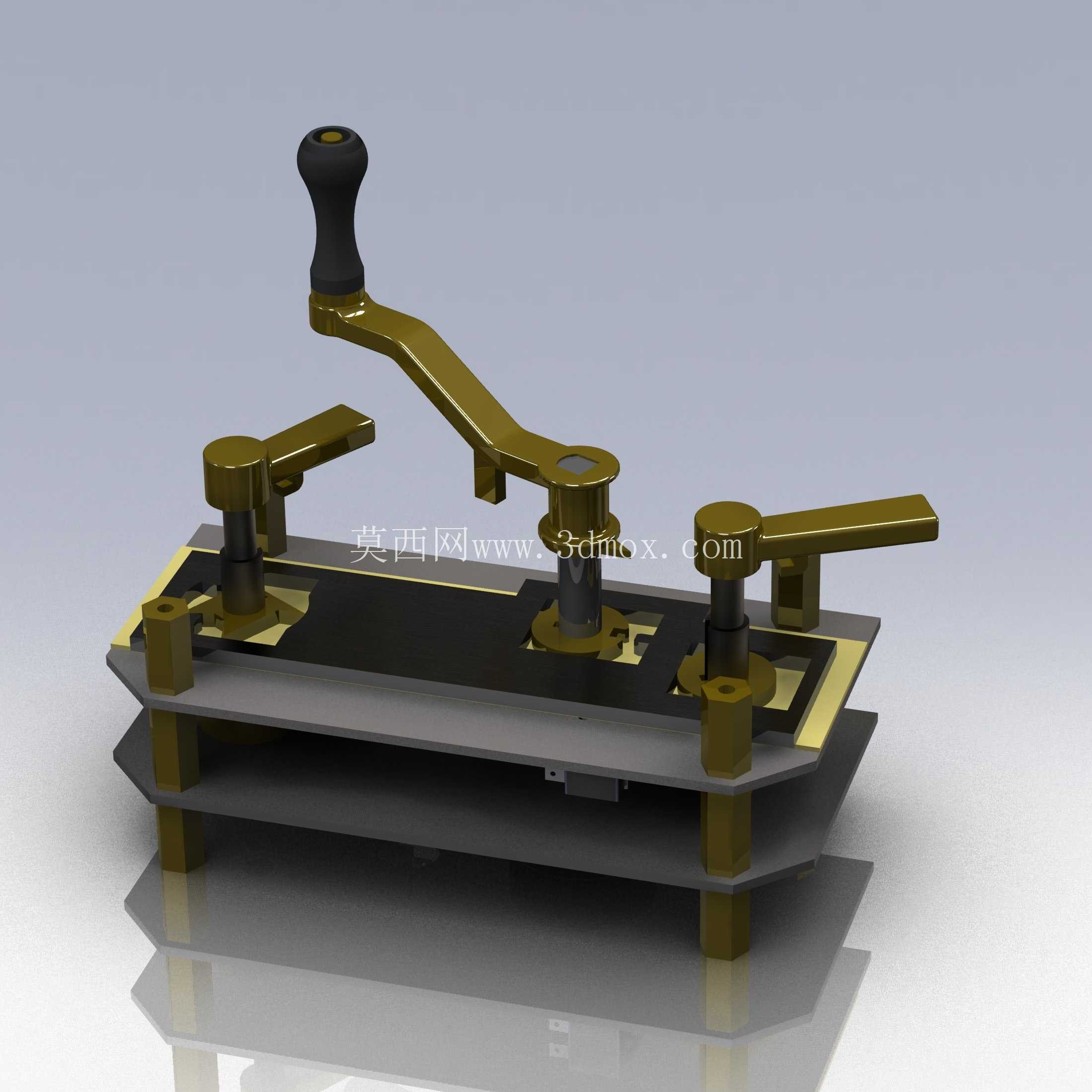

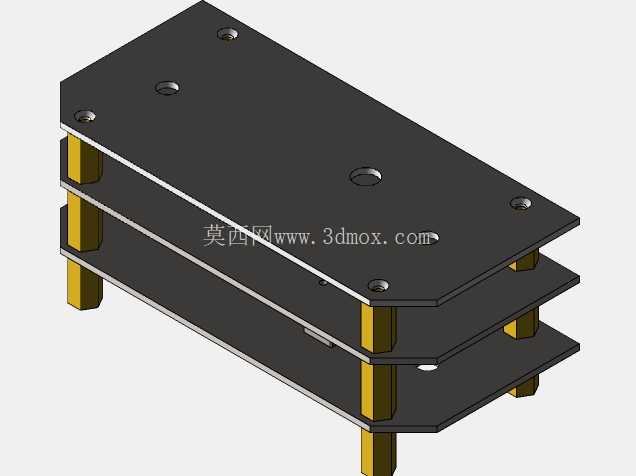

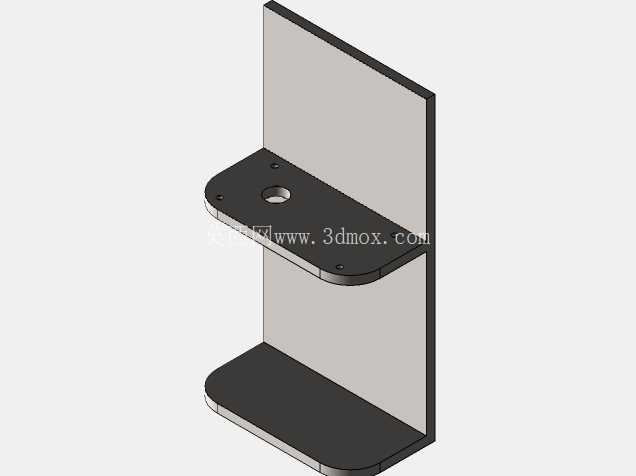

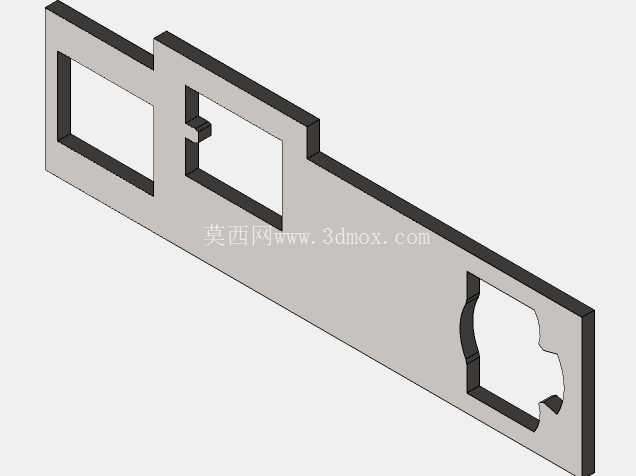

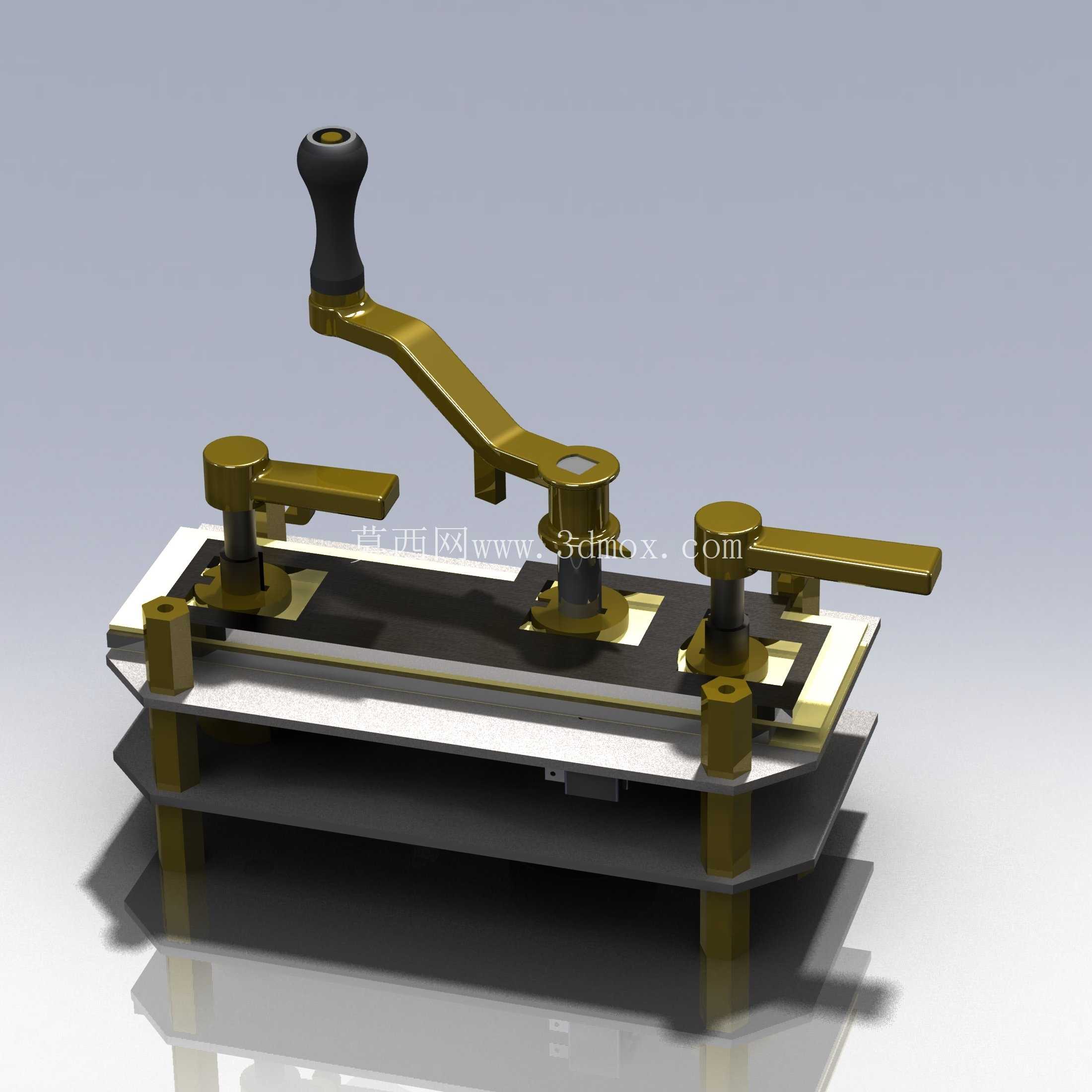

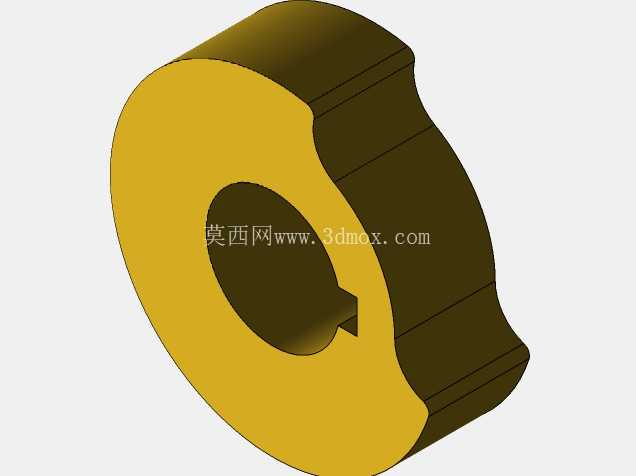

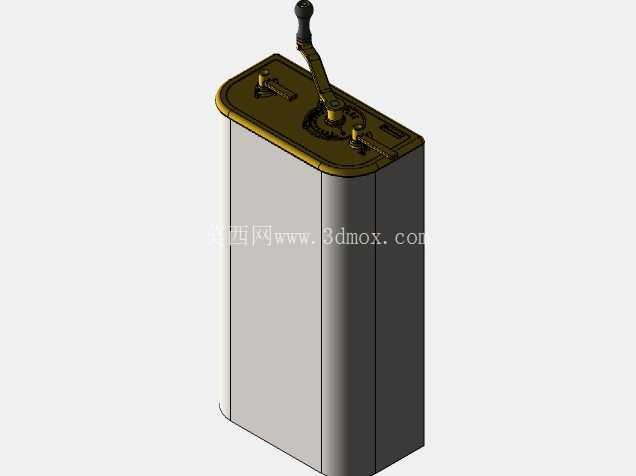

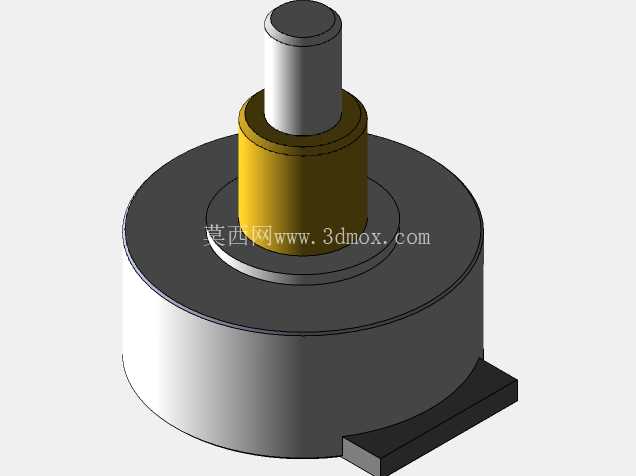

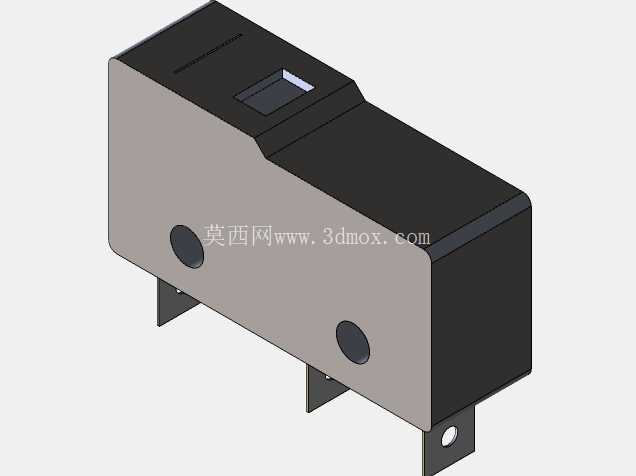

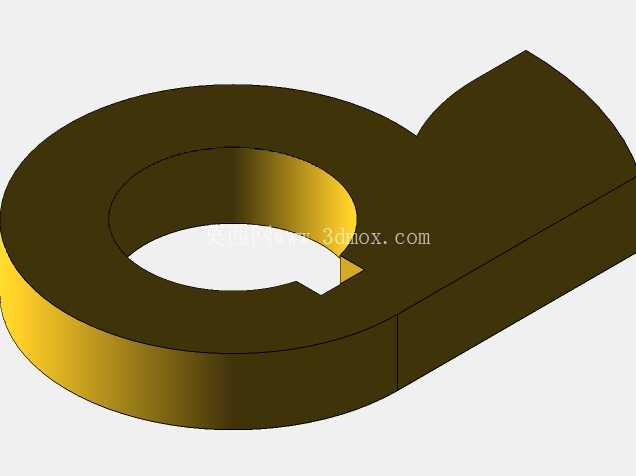

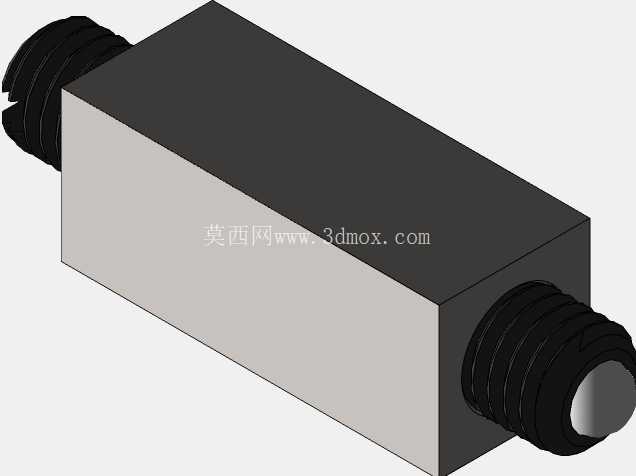

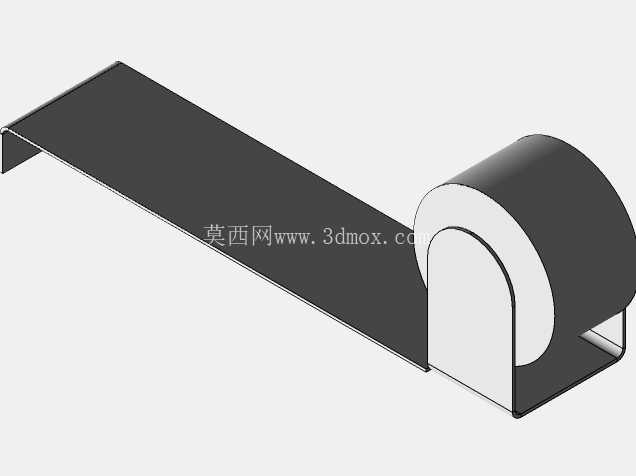

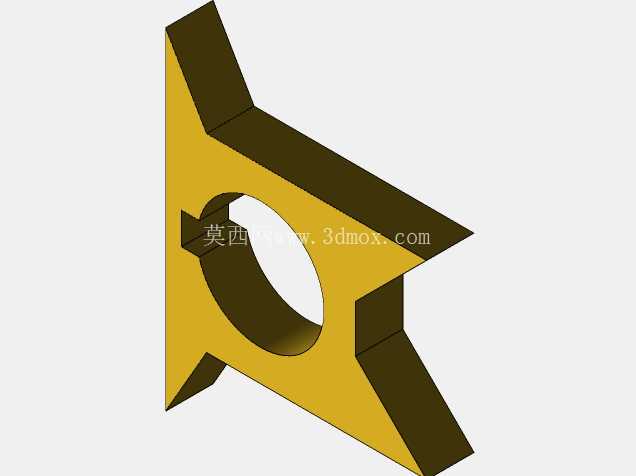

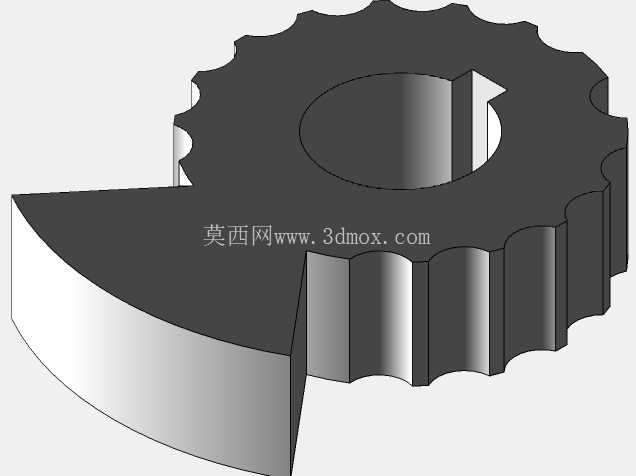

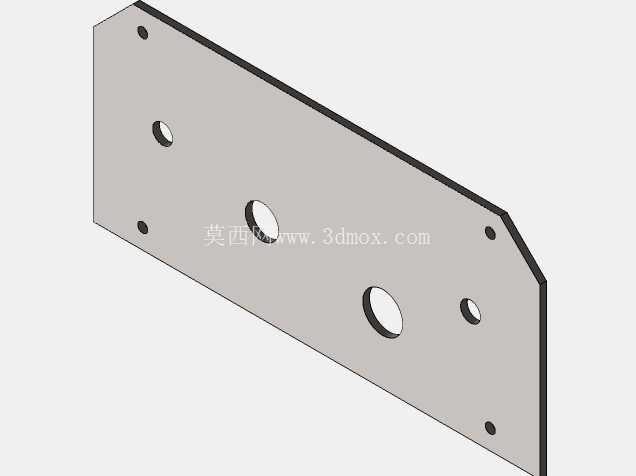

在工矿电力机车、厂区调车机车以及小型轨道牵引设备的驾驶舱操纵区域，这类控制装置是驾驶员直接交互的核心操纵部件，承担着机车动力输出调节、行进方向切换、制动触发的核心功能，其结构可靠性直接关系到轨道作业的操作安全与运行效率。从结构设计逻辑来看，该装置采用分层堆叠的安装布局，上层为带圆弧过渡的金属操作面板，所有操纵杆件均布置在面板上方的操作区域，面板下方通过四根对称布置的支撑立柱固定下层的电气安装板，微动开关、电位器等电气元件全部集成在下层安装空间内，这种分层设计既可以避免操作过程中杂物、灰尘落入电气腔，也能给后期的元件检修、线路整理留出足够的操作空间，面板边缘做的圆角处理也能避免操作人员在狭窄驾驶舱内磕碰受伤。操纵机构的核心包含三个功能单元：主开关杆负责整车动力回路的通断控制，方向杆用于切换机车前进、后退的行进方向，带黑色绝缘握把的曲柄则用于驱动工况与制动工况的切换，三个操纵部件之间设计了刚性机械互锁结构，互锁逻辑完全通过杆件之间的机械限位实现，不依赖电气程序的联锁判断，从物理层面杜绝误操作的可能——比如当方向杆未挂入对应档位时，主开关杆无法扳至通电位置；当曲柄处于制动位时，动力输出回路会被机械结构强制断开，完全避免误触导致的机车带制动启动、行进中误切方向等危险工况。开关量的信号采集全部采用微动开关实现，每个操纵杆件的行程点位都对应独立的微动开关触发点，杆件转动到对应位置时会通过凸轮结构压合微动开关，输出通断信号给机车的控制回路；而动力输出的无级调节则通过电位器实现，曲柄的转动角度会同步传递到电位器的转轴上，将转角信号转化为连续变化的电信号，传递给调速系统实现牵引力的平滑调节，避免档位切换带来的动力冲击。从安装边界来看，该装置的面板采用长圆形轮廓，支撑立柱的安装孔位按照标准机车操纵台的开孔尺寸设计，下层电气元件的排布高度控制在标准操纵台的安装腔深度范围内，不需要对原有驾驶台做额外的开孔改造即可完成替换安装；操作握把的高度符合轨道车辆操纵件的人机工程尺寸，操作人员保持正常驾驶坐姿时，手腕自然下垂即可握住曲柄握把，不需要大幅度抬臂或者俯身操作，长时间操纵也不容易产生疲劳。所有外露的金属结构件都采用耐磨黄铜材质制作，既能够承受长期频繁扳动带来的磨损，也能在驾驶舱相对潮湿、多粉尘的环境下保持稳定的性能，不会因为锈蚀导致操纵卡滞；黑色的握把采用绝缘防滑材质，表面做了贴合手型的弧度设计，即使操作人员戴着手套也能稳定握持，不会出现打滑的情况。在实际应用场景中，这类控制器多用于小型工矿电力机车、轨道工程作业车的操纵系统，相比集成式的电子操纵台，这种纯机械结构加基础电气元件的设计，抗震动、抗干扰能力更强，在厂区、矿区这类电磁环境复杂、路面颠簸的作业场景下，不会因为震动或者电磁干扰出现信号误判，后期维护也不需要复杂的检测设备，只需要检查微动开关的通断状态、电位器的输出阻值以及机械互锁结构的磨损情况即可，非常适合作业现场的快速检修需求。设计过程中，每个操纵杆件的转动行程都经过反复校核，既保证扳动过程有清晰的档位手感，又不会因为行程过大导致操作人员动作幅度过大，每个档位的定位都有对应的阻尼结构，操作人员不需要低头看操纵杆，仅凭手部的触感就能判断当前所处的档位，进一步提升作业过程中的操作安全性。
