车载USB-C母座带线连接组件结构

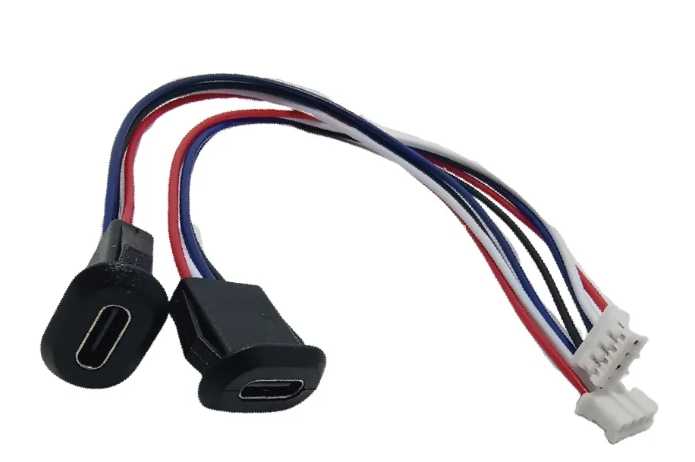

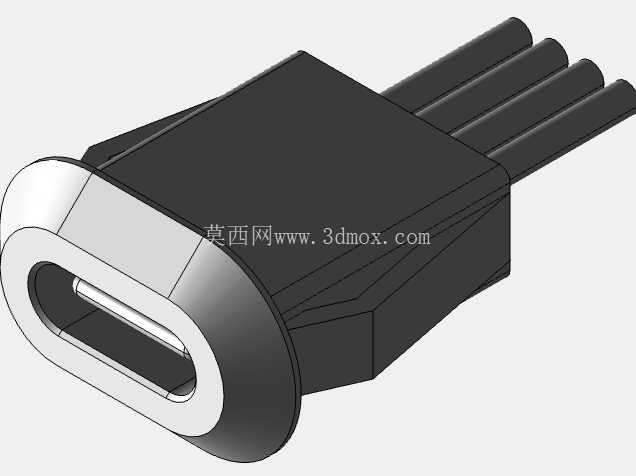

这款带线束的USB-C母座连接组件，主要面向车载电子改装、内饰功能升级场景设计，日常使用中承担车载设备的数据传输与供电转接功能，常见于车载中控拓展、后排充电接口加装、行车记录仪供电布线、车载影音设备外接拓展等实际工况。从结构设计来看，两个母座本体采用嵌入式卡扣结构，外壳做了带定位凸缘的注塑成型处理，安装时可直接卡入内饰板预留的开孔位，凸缘端面能和内饰安装面完全贴合，不需要额外打胶或者加装固定压片，适配常见的12-16mm厚度车载内饰板材，安装后外露面和内饰板齐平，不会出现凸起刮蹭的问题。母座内部的端子排布严格遵循USB-C接口标准，电源引脚、数据引脚、接地引脚做了分槽隔离设计，避免车载复杂电磁环境下出现信号干扰或者电源串扰问题，接口内部做了防呆倒角，公头插入时不会出现针脚顶弯的情况，插拔寿命能满足车载场景下频繁使用的需求。配套的出线采用多芯分色线束设计，红黑两芯对应电源正负极，蓝白两芯对应数据传输通道，每根线芯都做了多股细铜丝绞合处理，线径适配车载12V供电下的载流要求，线束外部的绝缘层采用耐温耐油的PVC材质，能适应车内夏季高温、冬季低温的温差变化，也能抵御少量油污、灰尘的侵蚀，不会出现绝缘层开裂硬化的问题。线束末端采用白色塑壳接插件，针脚做了防反插定位设计，和车载主控板端的针座对接时，不需要额外核对线序，直接卡入即可完成连接，接插件自带锁止卡扣，车辆行驶过程中的颠簸震动不会导致接插件松脱。设计过程中充分考虑了车载安装的布线空间，两个母座之间的线束长度预留了足够的弯折余量，安装时可以根据内饰内部的走线槽位灵活调整布线走向，不需要额外剪线延长，母座本体的外形做了圆角过渡处理，穿入内饰开孔时不会刮伤内饰板的蒙皮或者漆面，安装后的接缝均匀，不会出现明显的装配间隙。从安装边界来看，母座嵌入内饰板后，背部的突出长度控制在20mm以内，不会和内饰板后方的加强筋、其他线束产生干涉，适配绝大多数乘用车型的内饰安装空间，不需要对原车结构做破坏性修改。实际使用中，这款组件既可以支持常规的USB-A to C线材的充电需求，也能支持C to C线材的高速数据传输，连接车载U盘、手机互联设备时，信号传输稳定，不会出现断连、充电断续的问题，母座接口内部做了防尘挡片设计，长期使用时灰尘不会轻易进入接口内部造成接触不良。线束的弯折半径做了优化，在车内狭小空间内布线时，即使反复弯折也不会出现线芯折断的问题，接插件的针脚采用镀锡处理，长期使用不会出现氧化锈蚀导致的接触电阻变大问题，能适配车载环境下的长期使用需求。
