踏板车用MY1025低压直流驱动电机

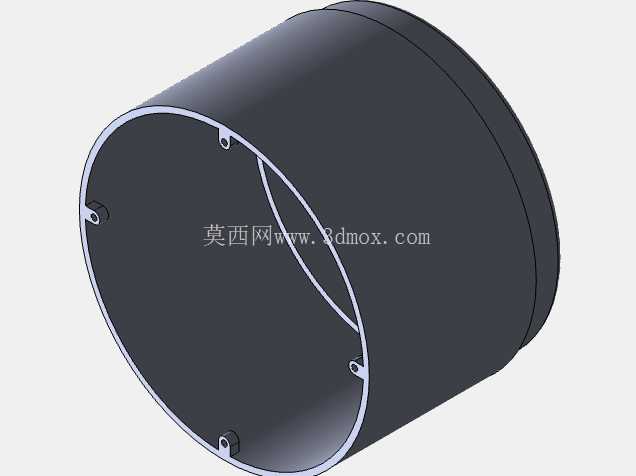

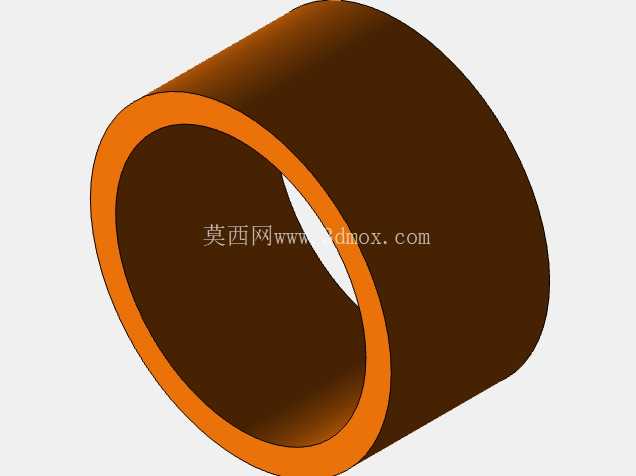

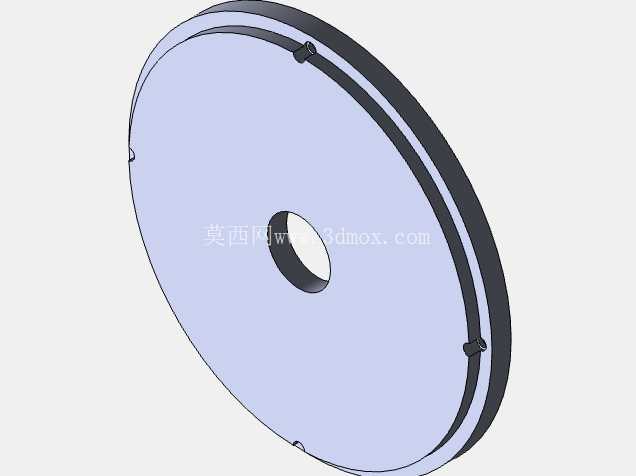

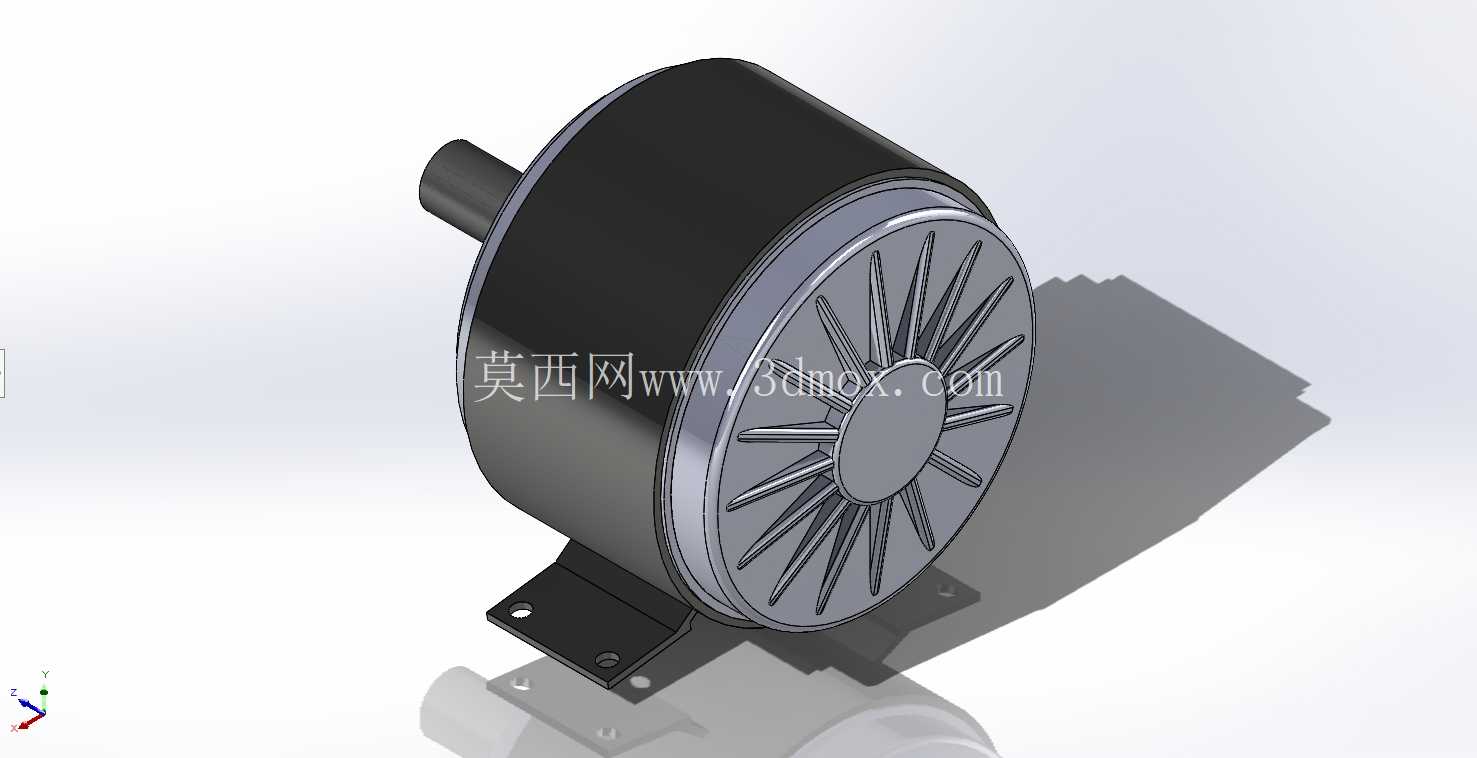

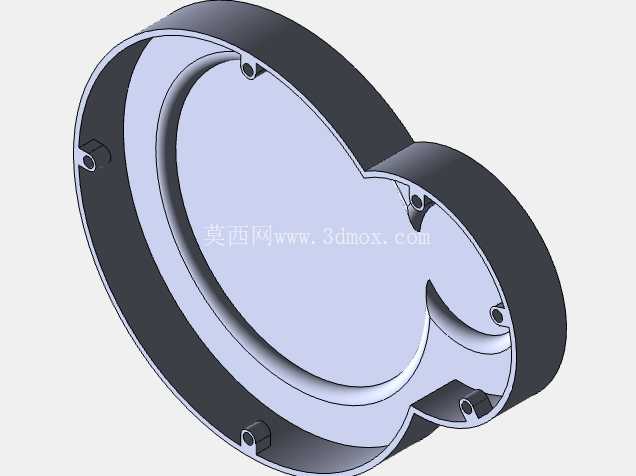

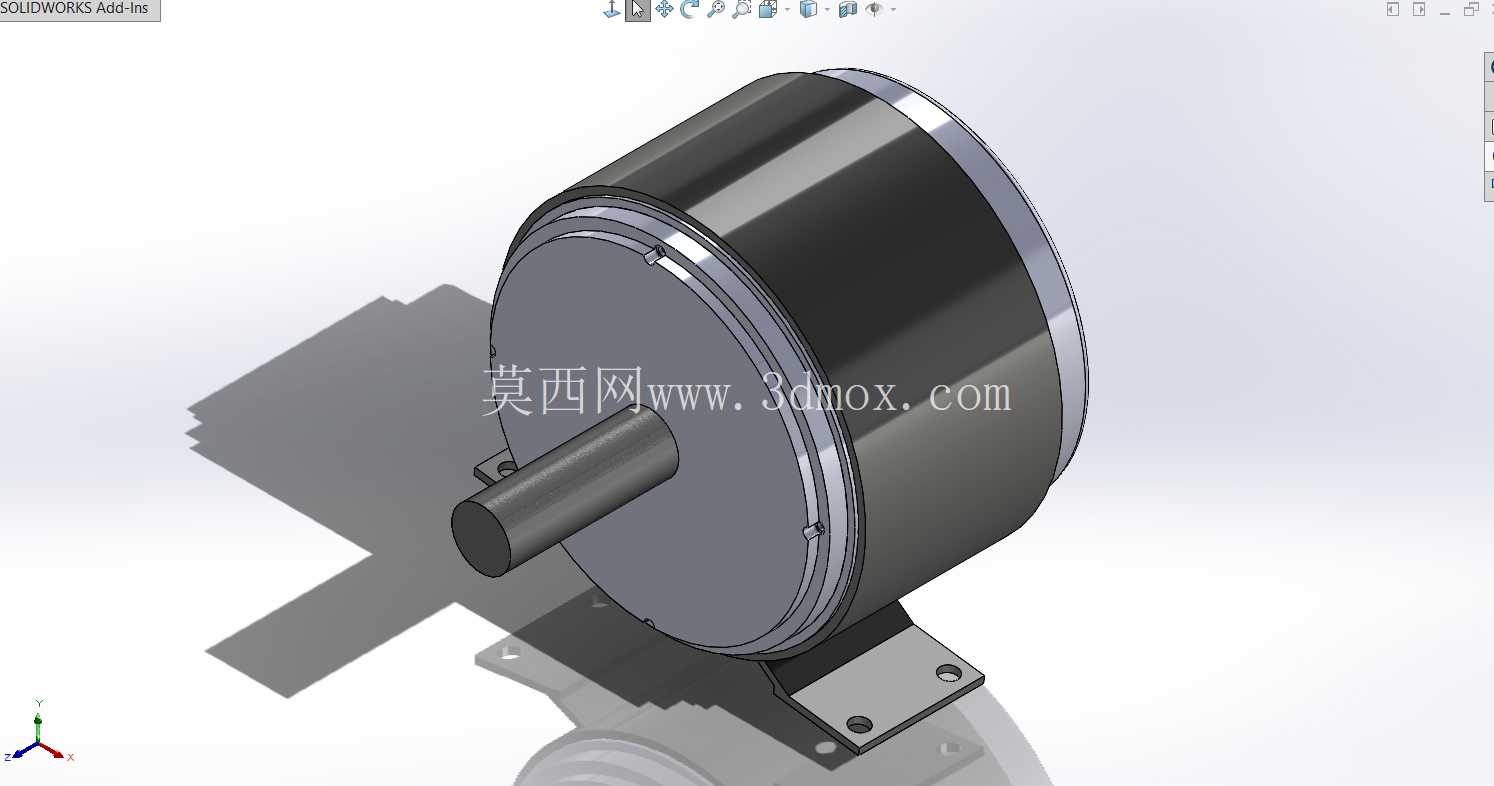

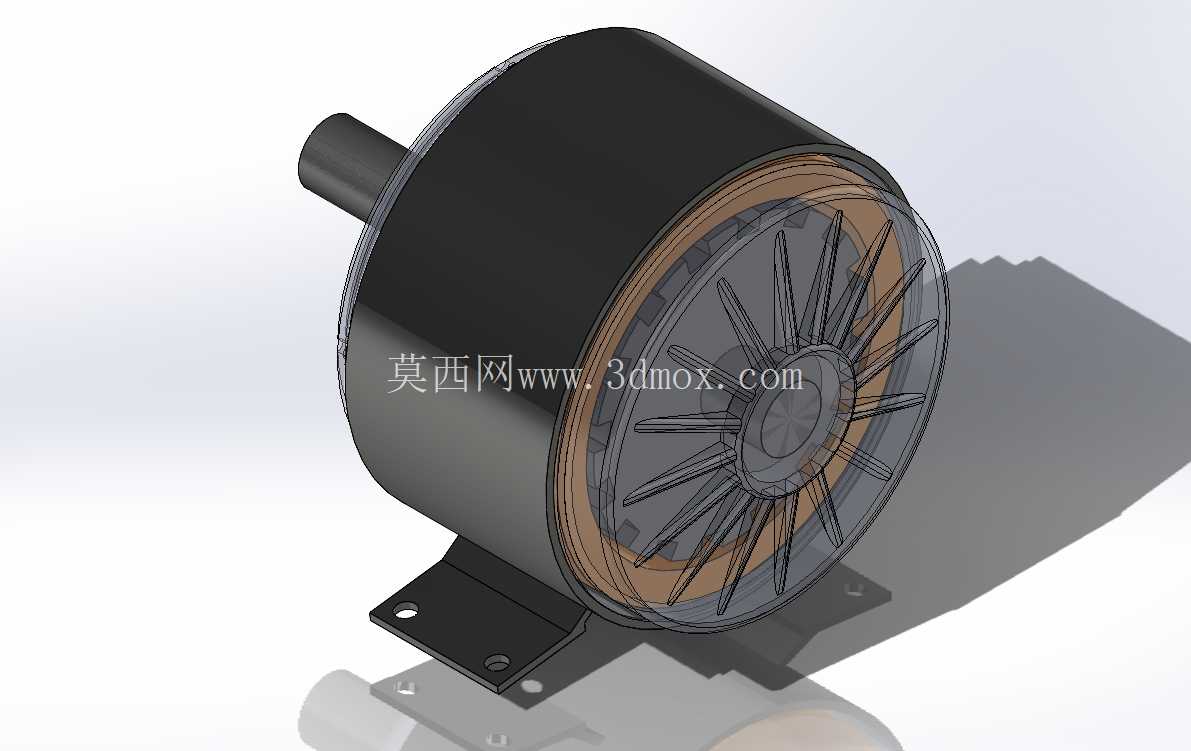

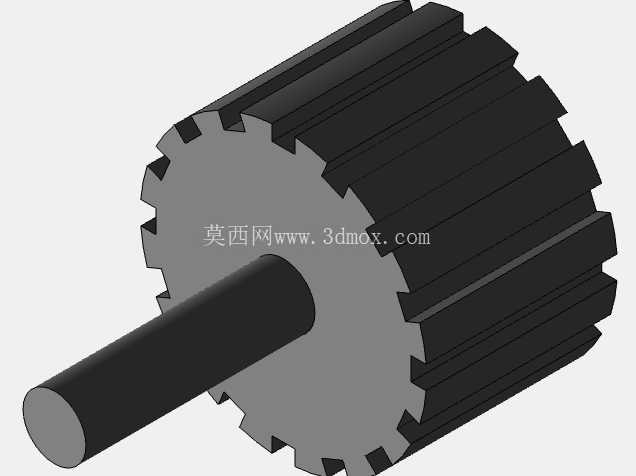

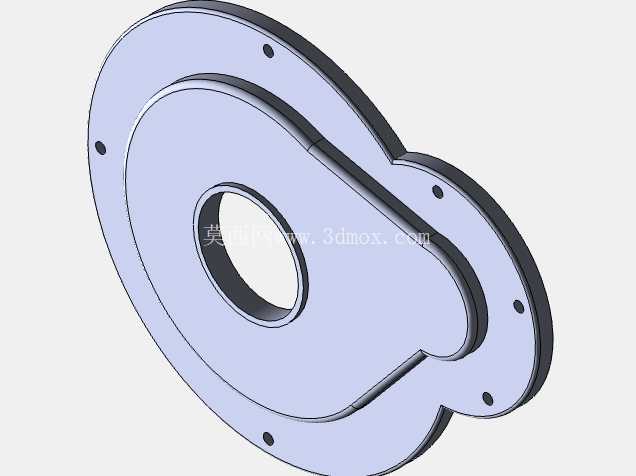

日常接触轻型电动两轮车的结构设计时，这类MY1025规格的低压直流电机是出镜率极高的动力部件，多数踏板款电动自行车、轻型电动代步滑板车都采用该规格电机作为核心动力输出单元，它的输出特性刚好匹配这类轻型代步工具的低速大扭矩起步需求，不需要额外加装复杂的减速增扭机构就能直接适配整车的动力传递路径。从实际装车场景来看，这类电机一般直接固定在车辆后轮的安装位，部分中置驱动的车型也会将其布置在车架中部的安装支架上，通过同步带或者链条将动力传递到后轮，它的安装底座采用双孔位平置固定设计，安装面的平面度公差控制在0.1mm以内，能保证装车后电机轴与传动轮的同轴度，避免长期运行出现皮带偏磨、轴承受力不均的问题。从结构设计逻辑来看，这款电机采用外转子结构布局，转子外壳直接集成了散热轮辐结构，运行时随转子同步转动，能带动空气顺着端盖的导流槽流过定子绕组表面，不需要额外加装独立散热风扇就能满足持续运行的散热需求，定子部分采用集中式绕组排布，配合24V的低压供电设计，能在额定工况下输出250W的额定功率，起步瞬间的堵转扭矩能达到12N·m，足够支撑单人骑行时的坡道起步需求。电机的输出轴采用单伸端平键连接设计，轴径的配合公差选在k6区间，既能保证和传动轮的过盈配合不打滑，又不会因为过盈量过大导致装配时压装困难，轴伸端的长度刚好匹配常规传动轮的安装宽度，不需要额外加装轴套调整位置。端盖部分采用半透明的防护设计，既能直观看到内部散热轮辐的转动状态，又能阻挡骑行过程中飞溅的泥水、灰尘进入电机内部，防护等级能达到IP54，满足日常户外骑行的使用需求。从安装边界来看，这款电机的主体外径控制在102mm，轴向总长度不含输出轴为125mm，安装底座的两个固定孔中心距为60mm，孔位直径为8mm，适配常规M6的固定螺栓，输出轴的轴径为12mm，键槽宽度为4mm，深度为2.5mm，这些尺寸参数在做整车布置时可以直接作为硬点约束，不需要额外做适配性修改。在做三维建模时，这款模型的结构拆分完全按照实际生产的装配逻辑划分，定子绕组、转子磁钢、外壳、端盖、安装底座、输出轴都做了独立的实体建模，各个配合面的公差带都按照实际加工要求做了预留，不管是做整车的运动仿真，还是做电机本身的结构优化，都可以直接调用模型里的各个零件做干涉检查、受力分析。实际选型时要注意，这款电机的额定电压为24V，匹配的控制器输出电流上限不能超过15A，否则长时间过载运行会导致绕组温升过高，缩短绝缘层的使用寿命，安装时要保证输出轴的径向跳动量不超过0.05mm，避免运行时出现异常振动。另外它的出线端采用侧置设计，出线方向和安装底座平面平行，做整车布线时可以顺着车架主梁走线，不会和周边的挡泥板、平叉部件产生干涉，接线端子采用快插式设计，装配时不需要焊接，能提升整车装配的生产效率。从实际使用场景的适配性来看，这款电机的转速特性偏重于中低速区间，额定转速下的输出转速在3000rpm左右，配合常规的减速比设置，整车的最高时速可以控制在25km/h以内，符合电动自行车的国标速度要求，同时它的运行噪音控制在55分贝以内，日常骑行时不会产生明显的电磁噪音和机械摩擦噪音。做结构设计时如果要对这款电机做改型，首先要注意定子和转子之间的气隙宽度要控制在0.3-0.5mm之间，气隙过大会导致电机效率下降，气隙过小则容易出现扫膛问题，端盖的轴承室公差要选在H7区间，和轴承外圈的配合不能过松，否则长期运行会出现轴承外圈跑圈的问题。
