AIR71V6U3三相鼠笼式异步感应电机结构

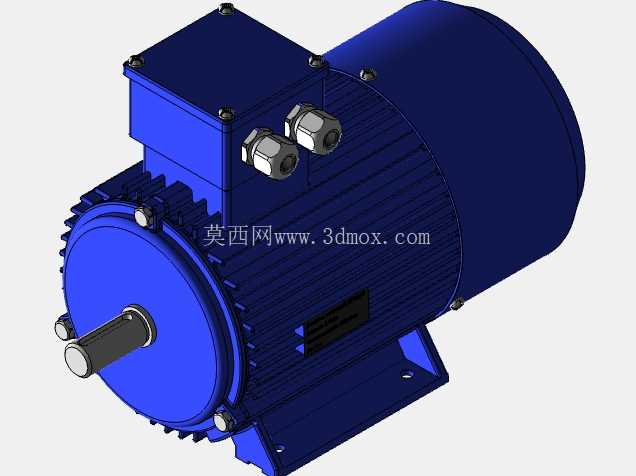

这款三相鼠笼式转子异步电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，没有多余的装饰性设计，所有结构特征都对应实体电机的功能逻辑。从应用场景来看，这类0.55kW功率等级的电机，在轻工生产线的输送带驱动、小型机床的进给机构、农用加工设备的动力输入、小型风机与水泵的配套传动中都有极高的普及率，核心原因是其无滑环、无电刷的结构从根源上降低了日常维护的需求，不需要定期清理碳粉、更换磨损的接触部件，适合长时间连续运行的工况，哪怕是在多粉尘、少维护的生产场景下，也能保持稳定的动力输出。

从结构设计逻辑来看，建模时优先还原了定子外壳的散热筋结构——沿机壳轴向均匀排布的凸起筋条，不是为了外观规整，而是通过增大壳体与空气的接触面积，强化电机运行时的自然散热效果，毕竟这类小功率电机多数自带风扇冷却，外壳散热筋的排布角度、高度、间距，都会直接影响运行时的温升控制，建模时严格按照实体尺寸还原筋条的倒角与根部圆角，避免后续做有限元热分析时出现应力集中或者散热面积计算偏差。顶部的接线盒结构做了独立的细节还原，两个电缆进线口的密封接头、盒体与机座的连接螺栓、内部的接线端子安装位都完全复刻实体结构，接线盒的倾斜角度也符合现场接线的操作习惯，避免电缆过度弯折导致的绝缘层破损，同时接线盒与机壳的接合面做了止口设计，对应实体电机的密封要求，防止粉尘、水汽进入接线腔引发绝缘故障。

输出轴端的结构还原考虑了实际安装的配合公差，轴伸端的键槽尺寸、轴肩定位高度、端盖的轴承安装位都严格对应实体参数，前端盖的螺栓排布均匀，保证轴承室的受力均匀，不会因为螺栓锁紧力不均导致轴承偏磨。机座底部的安装脚是建模时重点核对的部分，安装孔的中心距、脚座的厚度、安装面的平面度特征都做了准确还原，毕竟这部分直接决定电机与设备机架的安装匹配度，如果安装孔位偏差、安装面不平整，电机锁紧后会出现机座变形，导致定转子气隙不均，运行时出现振动、噪音过大甚至扫膛的问题。

从功能特性的还原来看，鼠笼转子的结构虽然封装在机壳内部，但建模时也保留了其核心特征：转子铁芯的斜槽结构、端环与导条的一体化铸铝结构，这些设计都是为了降低电机运行时的谐波损耗，减少电磁噪音，提升启动转矩的平稳性。电机后端的风扇罩与风叶结构也做了对应还原，风叶的倾斜角度对应旋转方向的送风需求，风扇罩的通风孔排布兼顾通风量与防护要求，防止外部杂物进入打坏风叶。

在安装边界的尺寸把控上，整个模型的外形尺寸完全匹配实体电机的安装规范：轴伸端到后端风扇罩的总长度、机壳的外径、接线盒的顶部高度、底脚安装孔的横向与纵向间距，都可以直接作为设备布局时的干涉检查参考，设计人员在做整机设备布局时，可以直接调用这个模型核对电机与周边传动部件、机架护罩的间隙，不需要反复核对二维样本的尺寸参数，也能避免出现安装时电机与其他部件碰撞、接线空间不足的问题。比如在配套小型皮带输送机时，可以直接通过模型核对电机输出轴与输送机主动辊的轴高偏差，提前调整安装座的高度，避免皮带轮不对中导致的皮带过快磨损；在配套小型齿轮泵时，可以通过模型核对电机与泵体的连接法兰匹配度，提前确认联轴器的安装空间是否足够。

整个建模过程没有做简化失真的处理，所有的螺栓凸台、密封槽、定位止口都保留了工程实际的细节，不管是用于设备选型时的布局校核，还是用于电机结构的教学演示，都能准确对应实体产品的结构特征，不会因为模型的简化给设计人员带来尺寸误判。
