12mm*8.5mm规格有源蜂鸣器结构设计

在车载电子控制单元、工业控制告警模块、小型消费电子提示回路的设计选型中，蜂鸣器是最常被用到的一体化发声器件，这款直径12mm、高度8.5mm的圆柱型蜂鸣器，是针对狭小安装空间的紧凑型应用场景做的结构优化方案。从实际工程落地的角度看，这类小型蜂鸣器的安装边界往往被PCB板上的周边元件严格限制，很多车载控制板、智能终端主板的预留安装位直径不会超过13mm，高度方向因为要避让外壳内壁的加强筋、贴装的屏蔽罩结构，留给发声器件的垂直空间通常不足9mm，这款尺寸规格的蜂鸣器刚好能卡进这类紧凑安装位，不会和周边元件产生结构干涉。

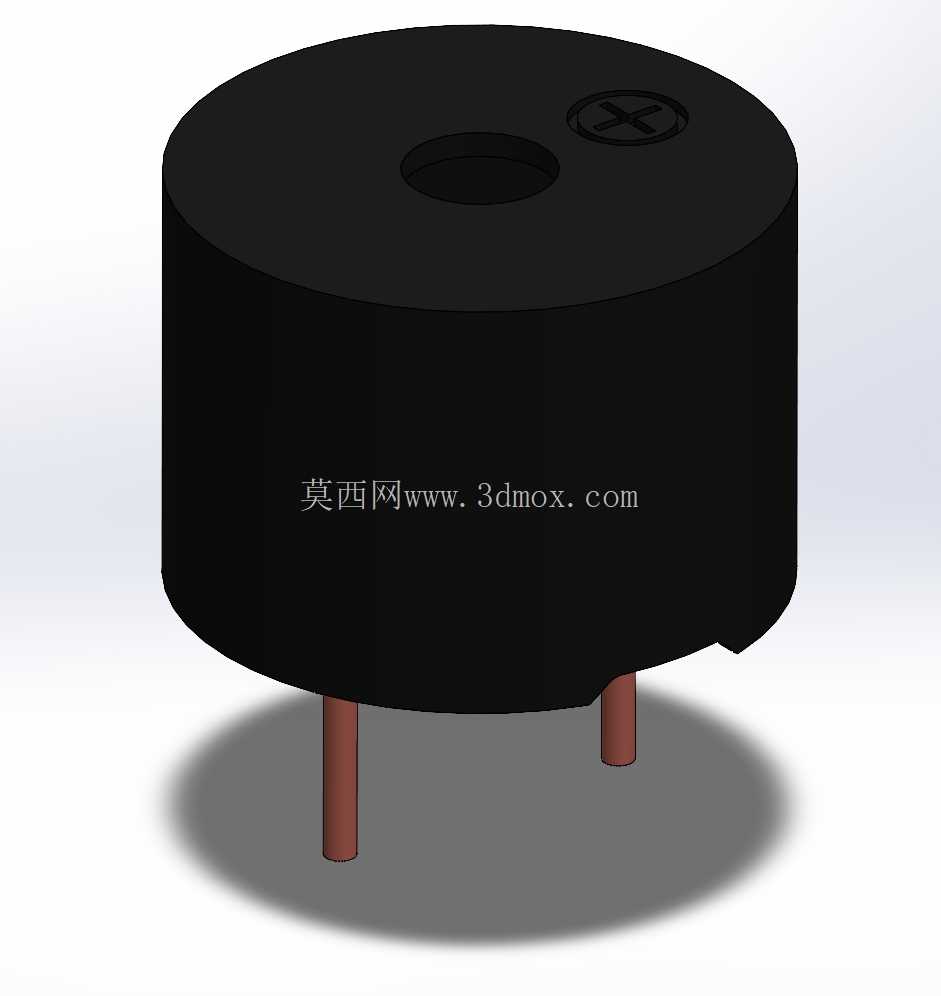

从功能特性上看，这款蜂鸣器属于引脚直插式的有源发声器件，底部伸出的两根引脚间距符合常规PCB板的通孔焊盘设计规范，不需要额外做转接固定结构，直接过波峰焊就能完成板级固定，生产装配环节的操作效率很高。发声面的中心内凹结构是做的声腔谐振优化，相比平端面的同尺寸蜂鸣器，这个内凹的谐振腔能让特定频率的提示音传播指向性更好，在设备外壳出音孔位置存在偏移的情况下，也能保证传出的告警音音量不会出现明显衰减。顶面预留的一字型微调槽，是给生产环节的频率校准预留的操作位，在批量装配前可以通过这个槽位调整内部振荡片的预紧压力，把同一批次蜂鸣器的发声频率偏差控制在允许范围内，避免出现同批次设备提示音高低不一的问题。

做这类小型电子元件的三维建模时，最容易忽略的是引脚的伸出长度与折弯余量，很多新手建模时只会按照元件手册的标称尺寸做直引脚，但实际生产中PCB板焊接完成后，引脚会被剪脚处理，同时如果安装位靠近板边，引脚还需要做一定角度的折弯避让，这个模型里把引脚的伸出长度做了合理冗余，结构工程师在做整机装配干涉检查时，可以直接根据实际板卡的布局调整引脚的折弯形态，不需要重新绘制元件本体。另外蜂鸣器本体底部的两个小缺口结构，是对应PCB板上的丝印定位标识做的防呆设计，装配时工人可以通过缺口位置快速判断引脚正负极，避免插反导致的器件不工作问题，建模时把这个细节做出来，能在生成装配BOM和作业指导书时直接提取定位特征，减少生产端的工艺核对工作量。

从应用场景的适配性来说，这个尺寸的蜂鸣器除了用在车载冲压模具配套的控制模组告警提示上，还能适配很多小型智能设备的提示需求，比如家用智能电表的欠费提示、小型工控PLC的故障告警、手持检测设备的操作反馈音，都能用到这个规格的器件。做结构设计时，要注意蜂鸣器本体和设备外壳出音孔之间要预留0.5-1mm的间隙，不能把蜂鸣器顶面直接贴在外壳内壁上，否则会把谐振腔堵死，导致发声音量大幅下降，这个模型的尺寸精度控制在0.1mm以内，在做整机装配仿真时，可以直接模拟不同间隙下的装配状态，提前验证出音结构的合理性。另外蜂鸣器的圆柱侧壁是光滑的圆柱面，如果是需要做侧向固定的应用场景，比如用胶圈固定在设备壳体的安装孔位上，可以直接在模型上提取圆柱面的直径参数，匹配对应规格的密封减震胶圈，减少胶圈选型的反复核对工作量。

很多结构工程师在选型这类小型发声器件时，往往只关注电压、电流、声压级这些电气参数，忽略了外形尺寸的安装公差，比如部分同规格蜂鸣器的实际直径会有0.2-0.3mm的正公差，如果PCB板上的丝印框按照标称12mm直径做，实际装配时就会出现器件卡不进丝印框、和周边电容电阻元件挤碰的问题，这个模型在建模时把本体的直径公差做了合理的上限预留，工程师在做PCB封装设计时，可以直接参考模型的最大外轮廓尺寸绘制封装丝印，避免生产时出现元件干涉的问题。还有顶面的微调槽位置，建模时没有把槽深做的过深，因为实际器件里这个槽下面就是振荡片的固定结构，如果槽深超过0.8mm就会在装配校准环节碰伤内部振荡片，模型里的槽深控制在0.5mm，既保留了校准操作的结构特征，也符合实际器件的生产工艺要求，不会出现建模结构和实物脱节的问题。
