柔性喷射电机双辊支撑调节结构

这套结构主要应用在汽车冲压生产线的板料输送过渡工位，针对冲压工序间板料传递时的角度偏差、进给速度波动问题做适配设计，核心作用是在冲压工序衔接段为柔性板料提供滚动支撑，同时通过可调角度的喷射气流理顺板料进给姿态，避免薄钢板在传递过程中出现翘曲、卡滞、表面划伤等常见冲压生产问题。

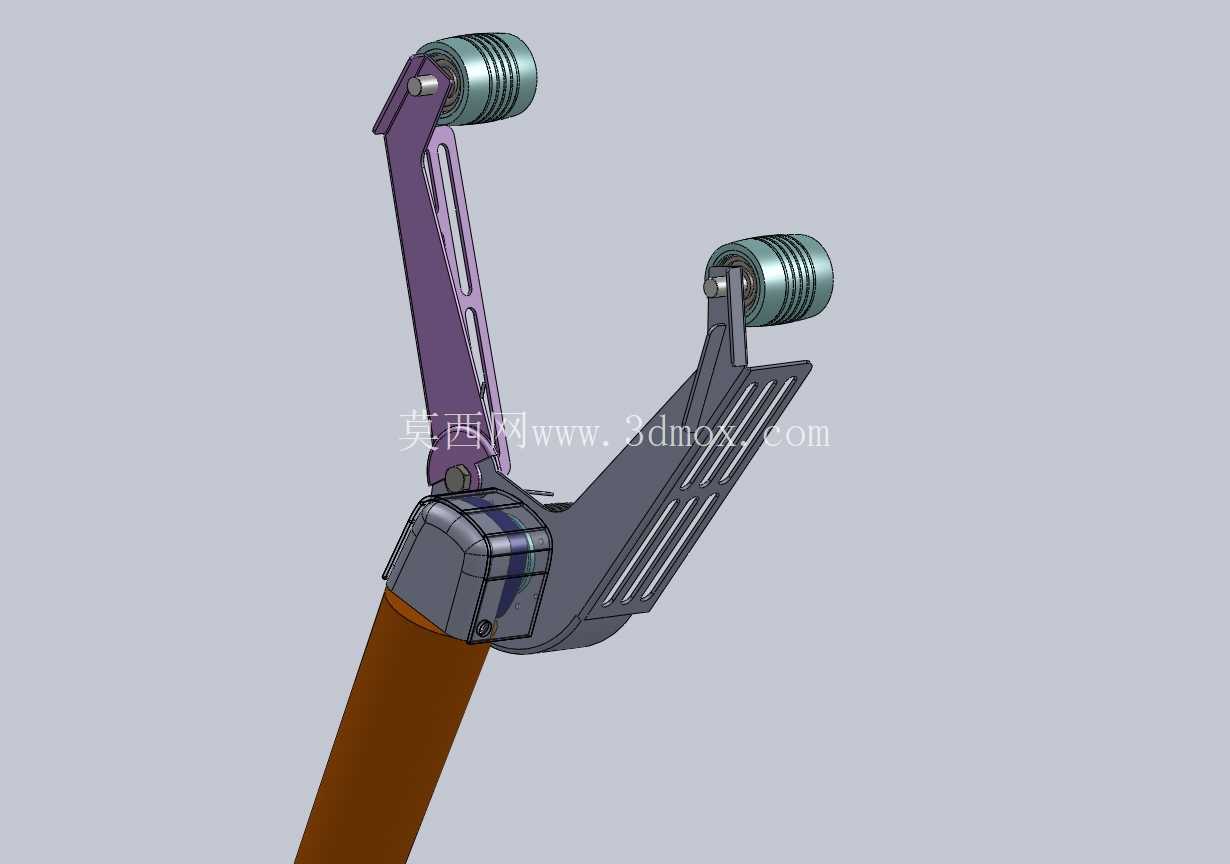

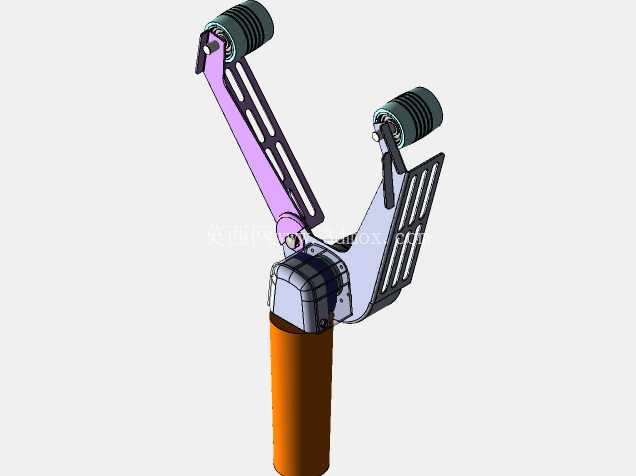

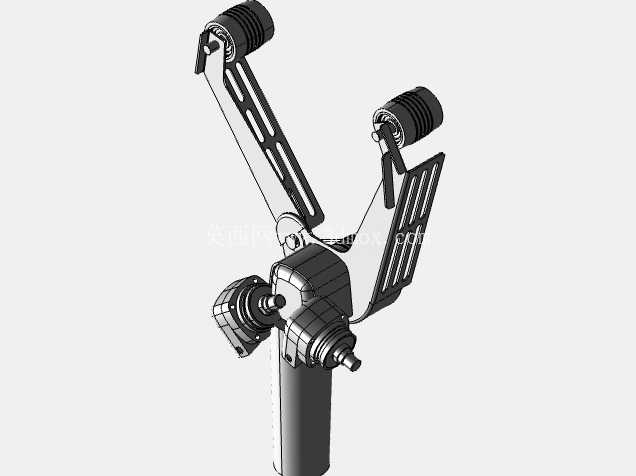

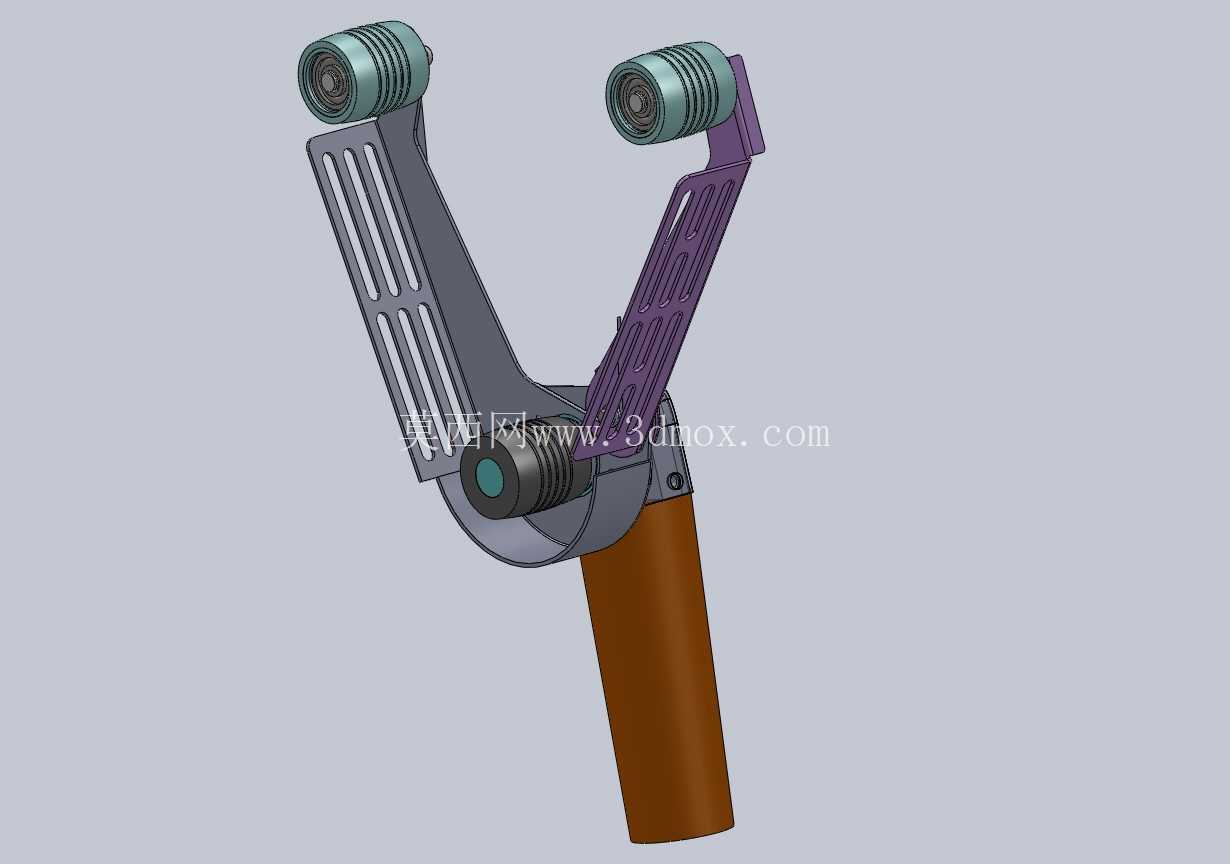

从功能实现逻辑来看，结构分为三个核心功能段：底部握持固定段、中部角度调节铰接段、上部双辊支撑喷射段。底部的柱状握持段采用圆柱面设计，可直接插入冲压线旁的工装支座安装孔内，通过侧面紧定螺钉完成锁止，安装孔适配直径范围覆盖生产线常用的30mm至42mm工装杆径，安装时不需要额外加工转接法兰，可直接适配现有冲压线的通用工装安装位，减少现场改造工作量。中部的铰接结构采用单螺栓锁紧的铰点设计，松开锁紧螺栓时上部支撑段可绕铰点在0至65度范围内无级调整角度，锁止后可承受最大120N的径向载荷，完全能覆盖0.8mm至2.5mm厚度汽车钢板进给时的侧向冲击力，不会出现角度偏移问题。

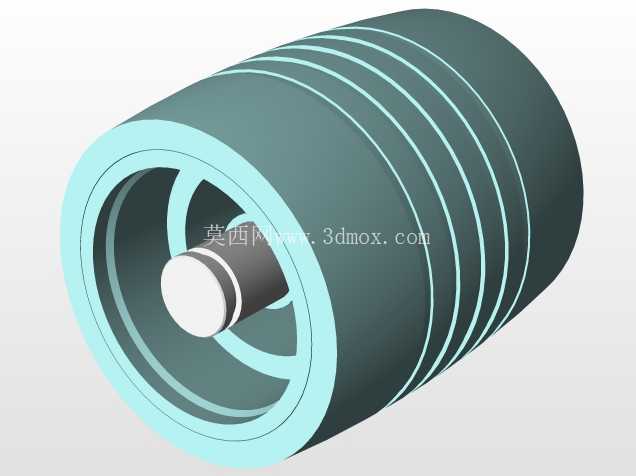

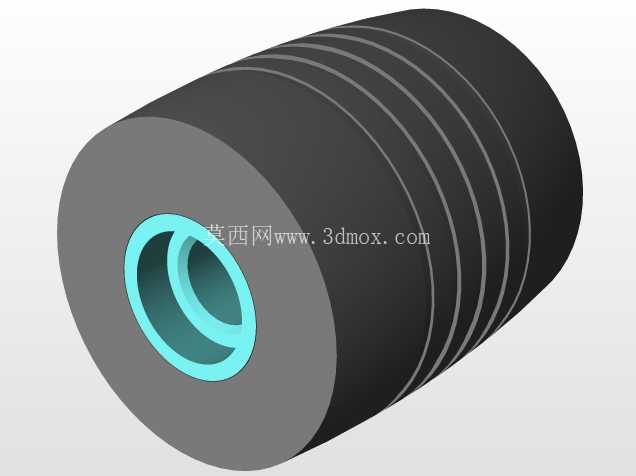

上部的双支撑臂采用差异化开槽设计，其中一侧支撑臂开设等距长圆形减重槽，另一侧支撑臂开设阶梯式镂空槽，两种槽型的设计并非单纯为了减重：长圆槽侧的支撑臂刚性更强，主要承担板料进给时的主要支撑载荷，阶梯镂空槽侧的支撑臂预留了微小的弹性变形量，当板料出现瞬时厚度波动时可通过微变形抵消冲击，避免辊轮对板料表面造成压痕。两个支撑臂末端各安装一个带深沟球轴承的从动辊轮，辊轮表面包覆2mm厚的聚氨酯层，邵氏硬度控制在65A左右，既可以保证滚动时的顺畅性，又不会在镀锌板、冷轧板表面留下接触痕迹，辊轮的安装轴采用偏心设计，转动偏心轴可调整两个辊轮的平行度，调整范围在0至2mm之间，可适配不同宽度的板料进给导向需求。

喷射功能集成在两个辊轮的内部轴心位置，每个辊轮轴心均匀分布6个直径1.2mm的喷射孔，压缩空气从支撑臂内部的气路通入辊轮轴心，可沿着板料进给方向喷出斜向气流，气流角度与辊轮切线方向呈15度夹角，既可以吹除板料表面附着的冲压碎屑、灰尘，又能通过气流的附壁效应给板料提供一个向下的贴合力，让板料更稳定地贴合在输送皮带上，避免高速进给时板料飘起。气路接口采用标准快插接头设计，可直接对接生产线现有0.5至0.7MPa的压缩空气管路，不需要额外配置增压设备。

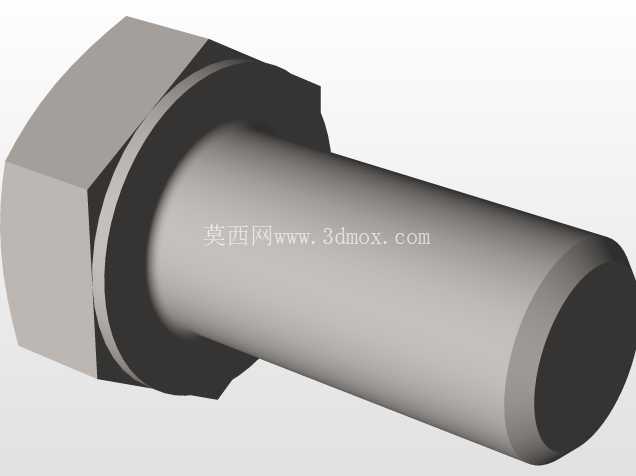

设计过程中重点考虑了冲压现场的维护便利性：所有辊轮、铰接螺栓都采用标准件，现场更换易损件时不需要拆卸整个结构，只需要松开对应位置的锁紧螺钉即可完成更换，单根辊轮的更换时间不超过3分钟，完全符合冲压生产线快速换模、快速维护的生产节奏。结构的整体外伸长度控制在280mm以内，安装后不会超出冲压设备的安全防护边界，不会与模具、机械臂进给路径产生干涉，铰接点的位置距离安装座端面120mm，调整角度时上部结构的运动包络半径控制在180mm范围内，现场安装时只需要预留200mm见方的操作空间即可完成角度调整、维护等操作。

针对汽车冲压生产中常见的铝板、高强度钢板等特殊材质进给场景，这套结构的辊轮包覆层可快速更换为不同硬度的材质，比如进给铝板时更换为邵氏硬度50A的软质聚氨酯层，避免铝板表面产生压痕，进给高强度钢板时更换为邵氏硬度80A的硬质聚氨酯层，提升辊轮的耐磨性能。支撑臂表面采用阳极氧化处理，可抵御冲压车间内的切削液、防锈油腐蚀，长期使用不会出现锈蚀掉屑问题，避免杂质掉落到板料表面造成冲压件凹坑缺陷。
