西门子S7-1200系列1214C可编程控制器

在离散制造业的产线控制、小型过程控制系统、楼宇自控配套以及非标自动化设备的核心控制单元选型中，S7-1200系列1214C型PLC是应用覆盖率极高的一款紧凑型控制单元，本次还原的三维模型完整复现了该款控制器的实体结构细节，可用于电气柜布局仿真、设备三维方案展示、操作培训课件制作等多个工程场景。

从实际设备用途来看，这款1214C单元作为S7-1200系列的标准CPU型号，本身集成了数字量输入输出通道，可直接连接现场的按钮、行程开关、接近开关等检测元件，同时输出端可直接驱动小型继电器、指示灯等负载，无需额外扩展大量IO模块即可满足多数小型设备的控制需求，支持通过扩展信号板、信号模块来拓展模拟量采集、通讯接口等功能，适配从简单单机控制到小型分布式组网的不同项目需求，在包装机械、输送线、小型加工专机、环境控制设备中都有大量落地应用。

产品功能特性层面，该款控制器采用紧凑型模块化设计，本体集成的PROFINET接口可实现与人机界面、上位机、其他PLC设备的通讯组网，支持梯形图、功能块、结构化文本等多种编程语言，程序存储容量与数据存储容量可满足多数中小型控制逻辑的运行需求，本体自带的状态指示灯可直观展示运行、故障、通讯等工作状态，前端的端子排采用可拆卸设计，方便现场接线与设备维护更换，无需重新布线即可完成控制器本体的替换。

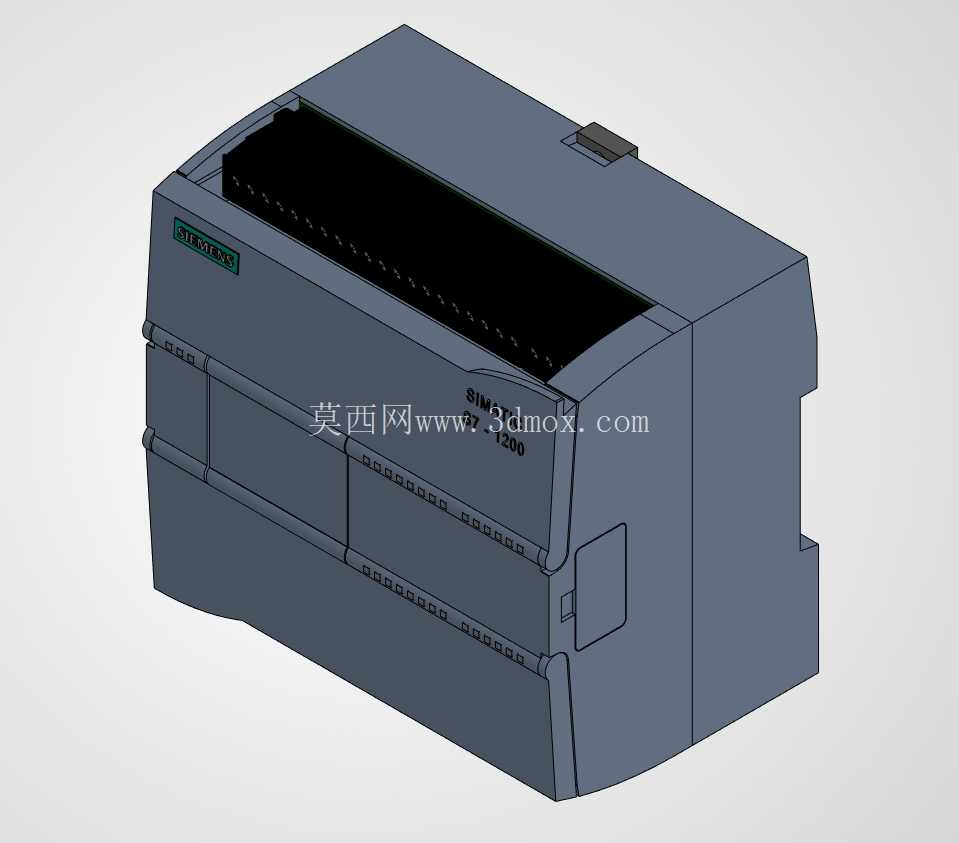

从三维建模的设计思路来看，本次建模完全参照实体设备的测绘尺寸完成，首先还原了设备整体的长方体主体结构，对前端的端子区域盖板、状态指示灯区域、品牌标识区域的细节都做了1:1的比例还原，顶部的通讯接口位置、导轨安装卡扣的结构、侧面的扩展模块连接接口都做了准确的结构复刻，没有做过度的简化处理，保证模型在用于电气柜装配仿真时，可直接验证安装间隙、接线空间是否满足现场施工要求。

外形尺寸与安装边界方面，该款控制器采用标准DIN导轨安装方式，本体宽度、高度、深度尺寸完全匹配实体设备参数，建模时充分考虑了安装时的预留空间：设备上下方需要预留至少25mm的散热空间，前方需要预留至少40mm的接线与端子操作空间，左侧与扩展模块连接时无需额外预留间隙，右侧安装通讯模块或信号板时也对应匹配了官方推荐的安装间距，在进行电气柜三维布局时，直接调用该模型即可完成准确的空间排布，避免出现安装干涉、接线空间不足等实际施工时才会发现的问题。模型的外观分色也完全参照实体设备的工业灰外壳、黑色端子盖板、绿色状态标识等配色方案，在做设备三维展示、方案汇报时可获得接近真实设备的视觉效果，无需额外调整材质参数即可直接用于渲染出图。
