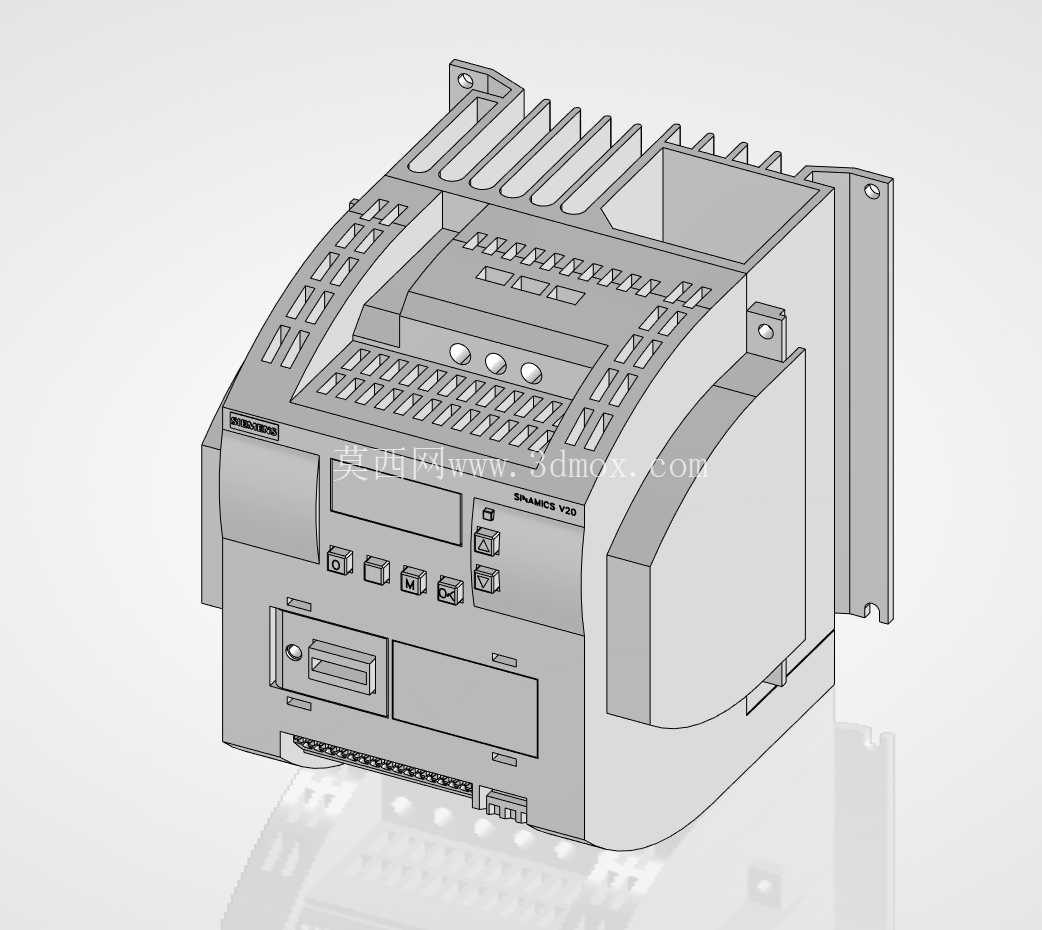

西门子V20系列4kw工业变频器结构

在汽车冲压生产线的电控柜布局设计中，驱动类器件的三维建模精度直接影响整柜的装配可行性与后期运维便利性，这款4kw功率等级的V20系列变频器，是小型冲压线辅机驱动、输送辊道调速场景里的常用器件，建模时需要完全还原实物的安装边界与接口位置，才能保证结构设计阶段的干涉检查结果可靠。从实际应用场景来看，这类小功率变频器常被用于冲压车间的废料输送链、模具润滑泵、送料机构辅助辊的驱动控制，不需要复杂的矢量控制功能，侧重基础调速的稳定性与安装便捷性，因此结构设计上也偏向紧凑化，适配车间内分散布置的小型电控箱安装需求。从设备实际用途出发，该器件核心是通过改变输出电源频率调节三相异步电机转速，匹配冲压辅机不同工况下的转速要求，比如废料输送需要根据冲压节拍调整链速，润滑泵需要根据模具工作状态调整供油流量，这类场景不需要过高的控制精度，但要求器件在车间多粉尘、电压波动的环境下保持稳定运行，因此外壳的散热结构、接线端的防护设计都是建模时需要重点还原的部分。产品功能特性对应的结构细节上，正面的操作面板区域预留了参数设置按键与状态显示窗口，建模时保留了按键的凸起高度与面板的嵌入间隙，方便后期做操作空间的干涉检查；顶部的散热格栅采用斜向筋条设计，既保证散热通风量，又能减少车间冲压粉尘直接落入器件内部，建模时还原了每道筋条的倾斜角度与间距，可直接用于散热风道的仿真分析；侧面的安装挂耳预留了标准安装孔位，孔位间距符合通用DIN导轨安装与螺钉固定的双重要求，建模时严格按照实物尺寸标注孔位坐标，保证安装时的对位精度。设计思路上，这款变频器的结构采用模块化拼接逻辑，主壳体分为散热腔与控制腔两个独立空间，散热腔内置铝制散热片与功率器件直接贴合，控制腔单独密封避免粉尘侵入电路板，建模时将两个腔体做了独立的实体拆分，方便结构工程师做内部器件布局的二次优化，也能直观展示腔体分隔的防护设计逻辑；接线端子区域设置在壳体下部，分为主回路端子与控制回路端子两个独立区域，端子外预留了接线操作的空间余量，建模时还原了端子排的排布间距与压线螺钉的位置，可直接用于接线工艺的模拟，避免后期装配时出现接线空间不足、线缆弯折半径不够的问题。外形尺寸与安装边界方面，这款4kw等级的V20变频器整体宽度控制在150mm以内，高度约200mm，深度包含背部散热片在内约170mm，属于同功率等级里较为紧凑的尺寸，建模时严格还原了背部散热片的凸起高度，在做电控柜布局时可以准确预留器件与柜板、相邻器件之间的安全间隙；安装挂耳的突出量、底部接线端子的下沉深度都做了1:1还原，安装时需要预留的前部操作空间不小于100mm，保证面板操作与接线作业的操作空间，顶部散热区域需要预留不小于50mm的通风间隙，避免散热不畅导致器件过热保护；侧面与相邻器件的安全间隙不小于20mm，满足电气安全的爬电距离要求。从建模细节来看，壳体表面的加强筋位置、品牌标识区域的凹陷深度、接口处的密封胶条槽位都做了还原，既可以用于电控柜的整体装配可视化展示，也能作为同类型变频器结构设计的参考样本，帮助结构工程师快速掌握这类小型工业驱动器件的布局逻辑与安装要求，减少实际选型与装配时的出错概率。
