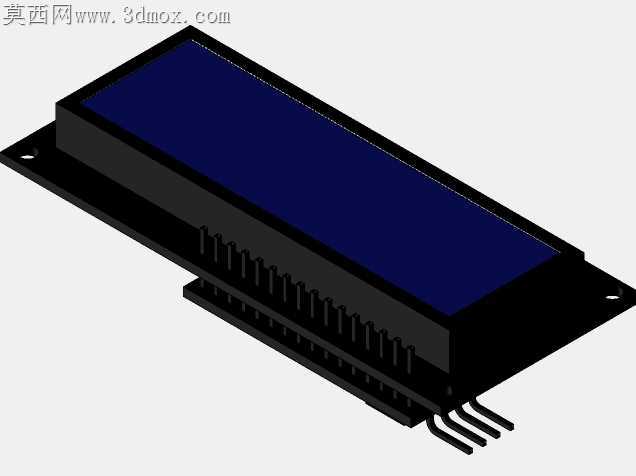

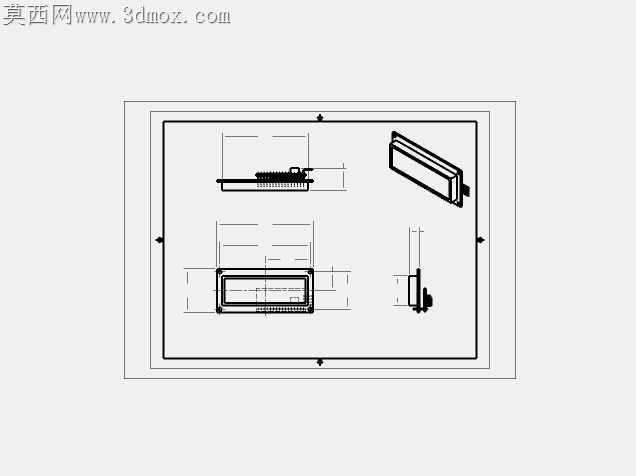

I2C接口1602液晶显示模块结构设计

常规直插式1602液晶屏在嵌入式设备装配时，常出现排针对位偏移、插装后屏幕与安装面板间隙不均的问题，反复插拔排针还容易扯裂PCB板边的铜箔走线，批量组装时返修率居高不下。这款带I2C/TWI接口的1602液晶模组，在结构设计上针对这类装配痛点做了针对性调整。屏幕四周的安装固定耳做了沉台处理，固定孔位边缘做了0.2mm的倒角过渡，锁付M2螺丝时不会出现塑料壳体崩边的情况，沉台深度刚好匹配常用面板的安装止口，屏幕装配后正面与面板齐平，不会出现凸起或凹陷的缝隙，能有效阻挡车间环境里的粉尘、焊锡渣落入屏幕与壳体的接缝里。接口端的四根引出线做了防拉扯的应力释放结构，线根位置的壳体做了弧形过渡的压线凸台，线材弯折时不会直接拉扯焊点位置，哪怕装配时反复调整走线角度，也不会出现焊盘脱开的故障。屏幕本体的黑壳与背光模组的配合公差控制在0.05mm以内，不会出现背光板偏移导致的屏幕显示区域明暗不均的问题，PCB板与液晶玻璃的绑定位置做了定位柱限位，组装时不需要反复调整对位，压合后不会出现液晶显示缺划的情况。屏幕下方的排针座做了防呆设计，不对称的凸台结构能避免插装转接板时方向插反，I2C转接板的安装位置预留了0.3mm的间隙，哪怕不同批次的转接板厚度有细微误差，也能顺利装配不会出现顶起液晶玻璃的问题。外壳的散热筋条顺着屏幕长边排布，既可以增强壳体的结构强度，避免锁付螺丝时壳体变形挤压液晶玻璃导致的显示水波纹，还能在长时间点亮屏幕时，把背光板产生的热量顺着筋条传导到安装面板上，避免局部积热导致液晶材料老化加速。屏幕表面的偏光片安装位置比壳体边缘低0.1mm，装配时哪怕面板蹭到屏幕表面，也不会刮花偏光片影响显示效果，固定耳的位置做了加厚处理，多次拆装也不会出现固定耳断裂的情况，完全适配嵌入式实训、工控小设备批量组装的使用需求。
