0.91英寸OLED显示模块结构设计

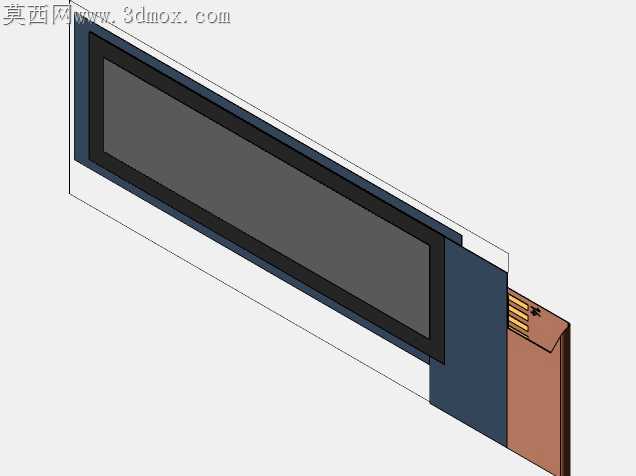

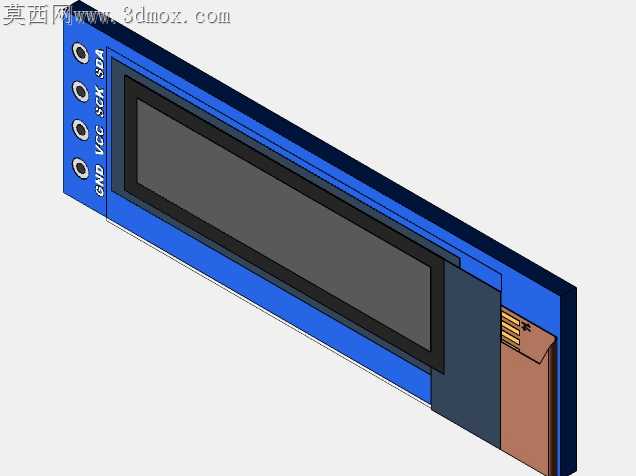

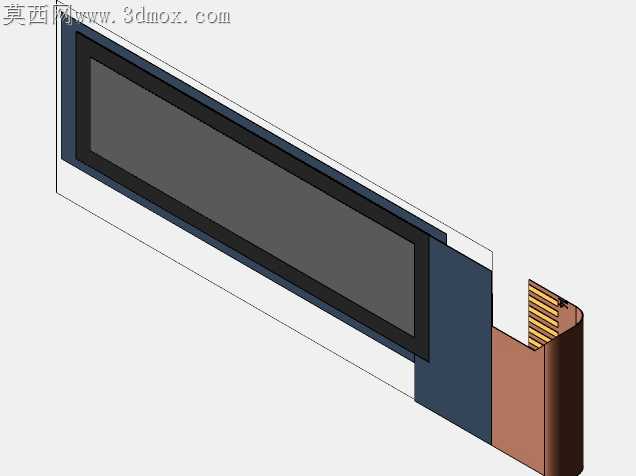

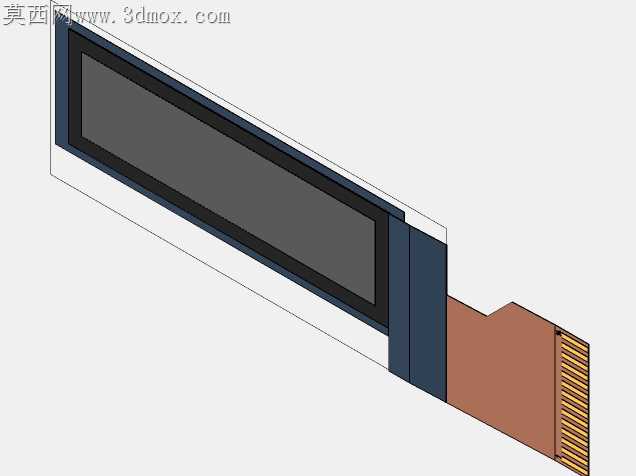

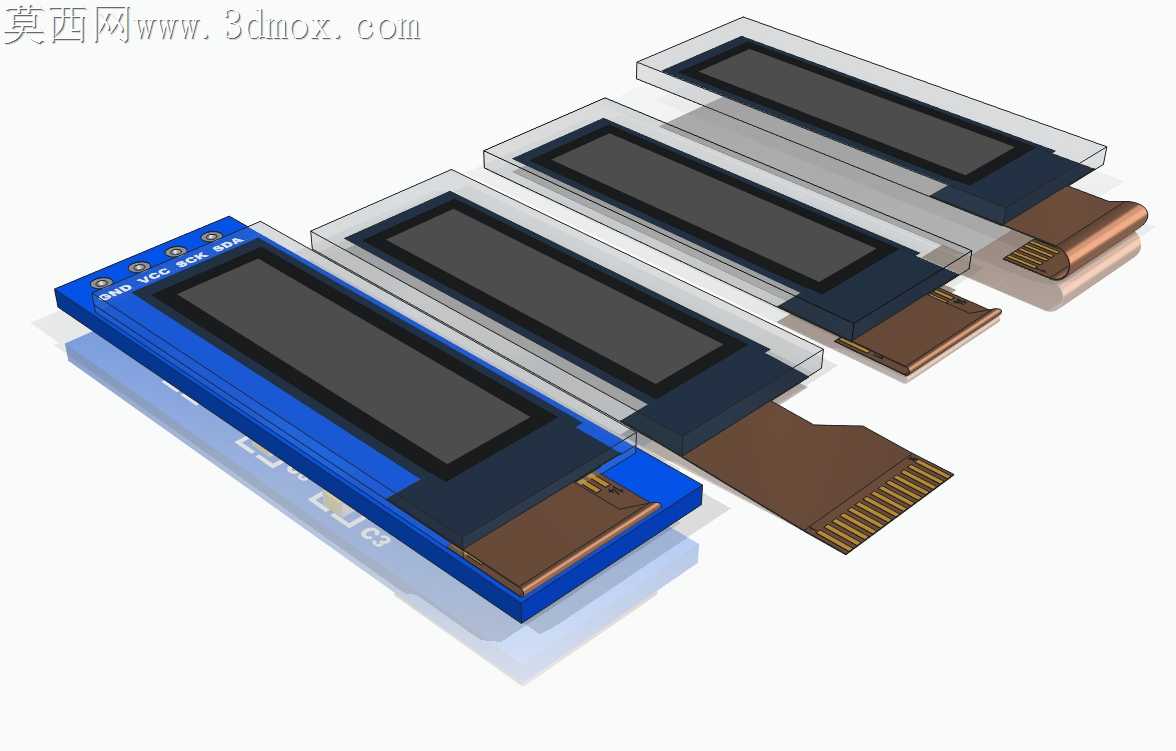

小尺寸OLED模组量产时最容易踩的坑，是FPC软排线与PCB基板的连接位公差失控，不少初版设计只盯着屏体显示区域的尺寸，忽略软排线弯折区的应力释放空间，装到终端壳体里反复开合或者受挤压后，排线金手指位置容易出现虚焊、断线，直接导致显示花屏甚至无响应。这款0.91英寸OLED模组的结构处理，刚好把这类量产隐患提前在设计阶段做了规避。软排线从屏体背部引出的位置，特意留了0.3mm的阶梯让位，没有让排线直接贴死在PCB板的边缘，弯折时的应力会顺着让位槽分散，不会集中在焊盘根部。屏体与蓝色PCB基板的贴合位做了微凸的定位筋，不用额外打胶固定，组装时屏体卡进定位筋就能自动对齐，公差控制在±0.1mm以内，既省了点胶工序的人工成本，也避免胶液溢出污染显示区域的问题。考虑到部分应用场景不需要加装玻璃保护盖板，无玻璃版本的结构特意把屏体驱动IC的位置做了下沉处理，IC表面比PCB基板的上表面低0.2mm，就算组装时盖板直接压在PCB上，也不会磕碰到脆弱的驱动芯片。FPC排线末端的金手指做了镀金层加厚处理，对应插拔结构的接触位做了圆弧导角，不会因为多次插拔刮伤连接器的接触弹片。屏体四周的封边做了窄边处理，在0.91英寸的小尺寸下把显示区域的占比提了上来，同时封边的宽度刚好能挡住侧边的漏光，不会出现屏幕边缘发虚发亮的问题。PCB板上的四个焊盘位置做了阻焊层偏移处理，焊接排针的时候焊锡不会顺着焊盘流到相邻的线路上，就算是手工焊接也不容易出现连锡短路的问题。软排线的弯折区做了压痕预处理，组装时弯折到指定角度不会出现死折，排线内部的铜箔不会因为弯折出现断裂，反复弯折上千次也能保持线路导通稳定。无玻璃版本的屏体表面做了硬化涂层处理，日常组装擦拭的时候不会被无尘布刮出划痕，省去了额外贴保护膜的工序。整个模组的厚度控制在2.8mm以内，能塞进非常紧凑的手持设备、智能穿戴或者小型检测仪器的壳体里，不需要为了容纳模组额外给壳体做凸包，不会破坏终端产品的外观整体性。
