25千瓦多燃料民用采暖木材锅炉结构设计

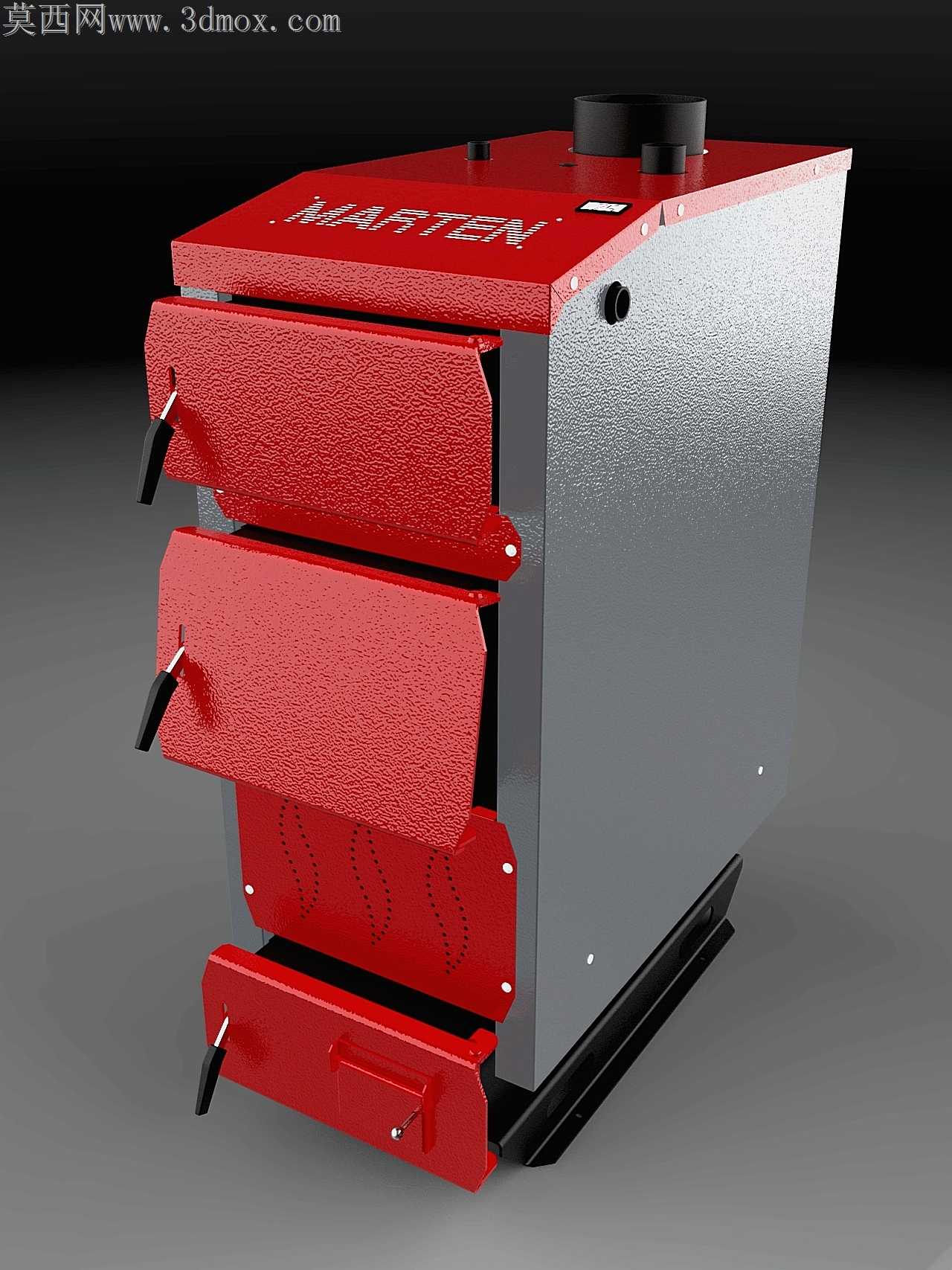

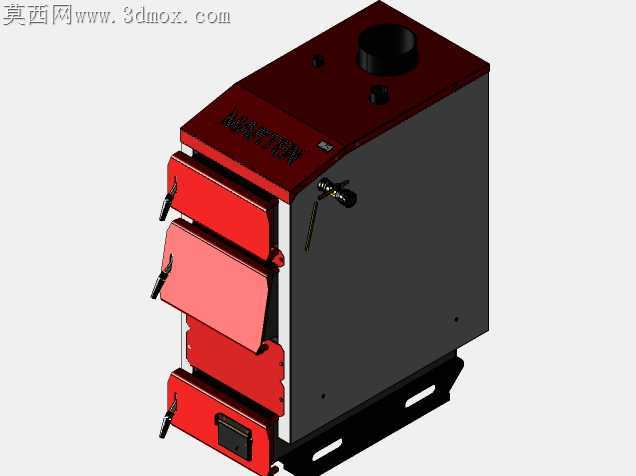

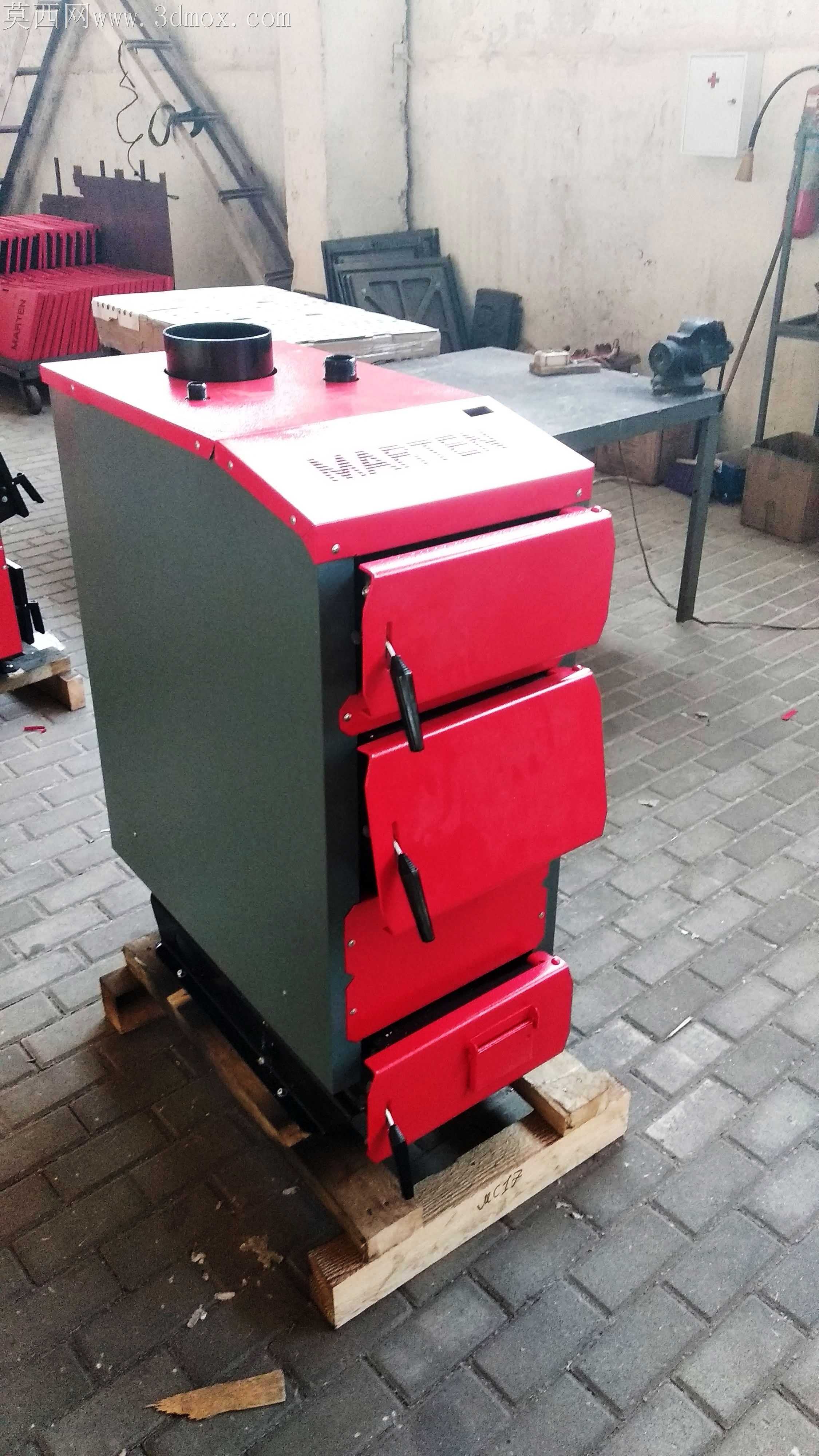

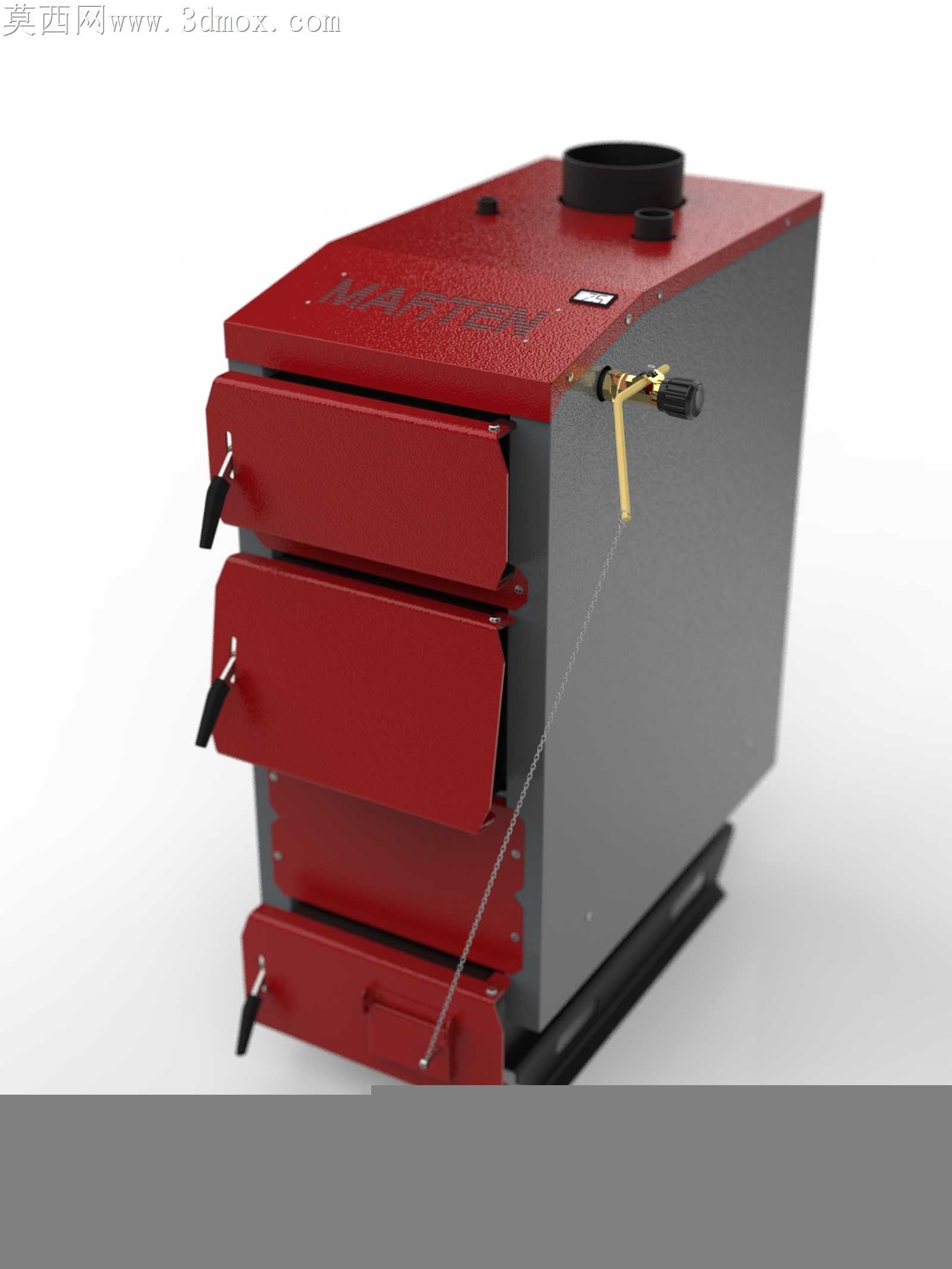

民用固体燃料采暖锅炉长期存在料仓漏风、清灰卡涩、换热面热胀形变的加工适配痛点，这款25千瓦多燃料锅炉的结构设计，完全围绕车间量产的加工可行性与现场使用的耐久度做取舍。红色涂装的炉门与清灰抽斗全部采用折边压型结构，没有复杂的曲面冲压工序，普通数控折弯机就能完成门板成型，抽斗侧边的限位挡边直接在板材下料时一体冲出，不用额外焊接定位块，减少焊接变形带来的装配间隙问题。炉体侧面的银灰色换热腔体采用冷轧钢板拼焊，焊缝全部设计在外侧非受热面，避免长期高温灼烧导致焊缝开裂漏烟，顶部的排烟口预留了翻边结构，对接烟管时不用额外加装衬圈，现场安装能省掉一半的密封处理工序。三层燃料仓的拉手采用偏心锁止结构，锁舌的转动行程刚好适配门板2毫米的密封压缩量，加工时只需要在门板上冲一个12毫米的安装孔，不用做复杂的沉台铣削，普通冲压工位就能完成加工，锁止后门板与炉体之间的陶瓷纤维密封垫压缩率保持在30%，既不会因为压太死导致开关门费力，也不会因为间隙过大漏入冷风降低燃烧效率。底部的清灰抽斗采用抽拉式导轨结构，导轨与炉体的连接孔设计成长圆孔，装配时可以微调3毫米的安装公差，抵消焊接变形带来的抽拉卡涩问题，抽斗前端的挡灰边高度刚好超过落灰口下沿5毫米，抽拉清灰时不会把积灰刮到炉体外面。炉体底部的安装底座采用槽钢折弯成型，与炉体的连接采用分段点焊，不用满焊，预留的热胀间隙能抵消炉体升温后的纵向形变，避免长期使用后底座焊缝撕裂。换热腔体内部的扰流板采用插装式结构，板材下料时直接冲出定位凸舌，装配时插入炉体内壁的预冲卡槽就能固定，不用焊接固定，后期维护时可以直接抽出清理积灰，不用动用切割工具。炉体表面的红色涂装采用耐高温粉末喷涂，喷涂前的磷化处理工序只针对外露门板部件，内部换热面不做涂装，避免高温下涂层挥发产生异味，也省掉了内部腔体的喷涂成本。顶部的温度传感器安装座直接焊接在炉体顶部的水冷壁位置，不用在换热腔体上额外开孔，减少漏水隐患，安装座的内螺纹在焊接完成后再攻丝，避免焊接高温导致螺纹变形。
