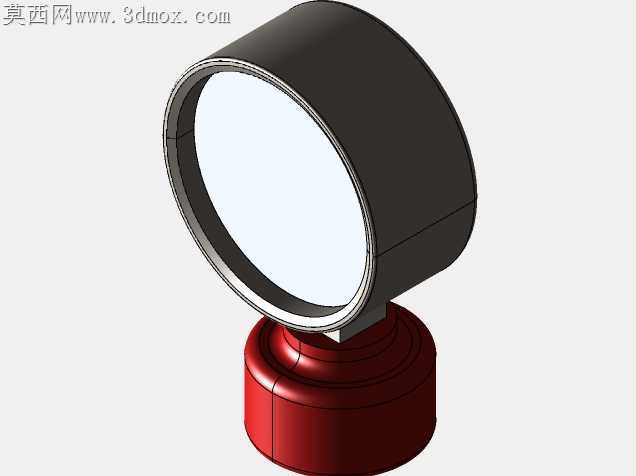

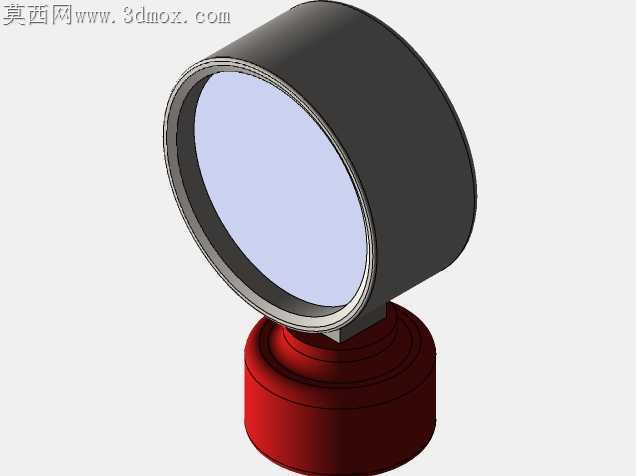

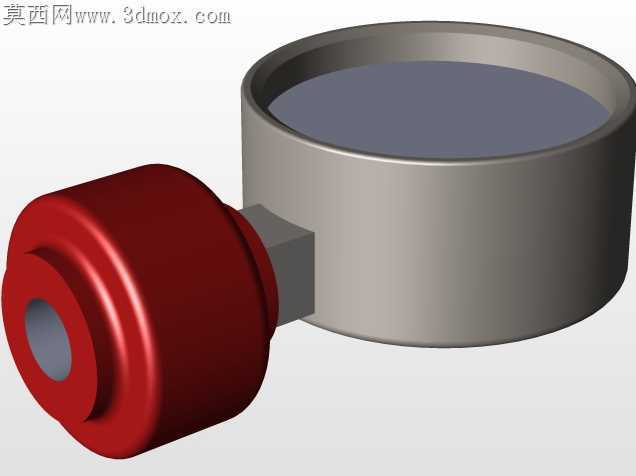

百毫米口径隔膜密封式工业压力表结构

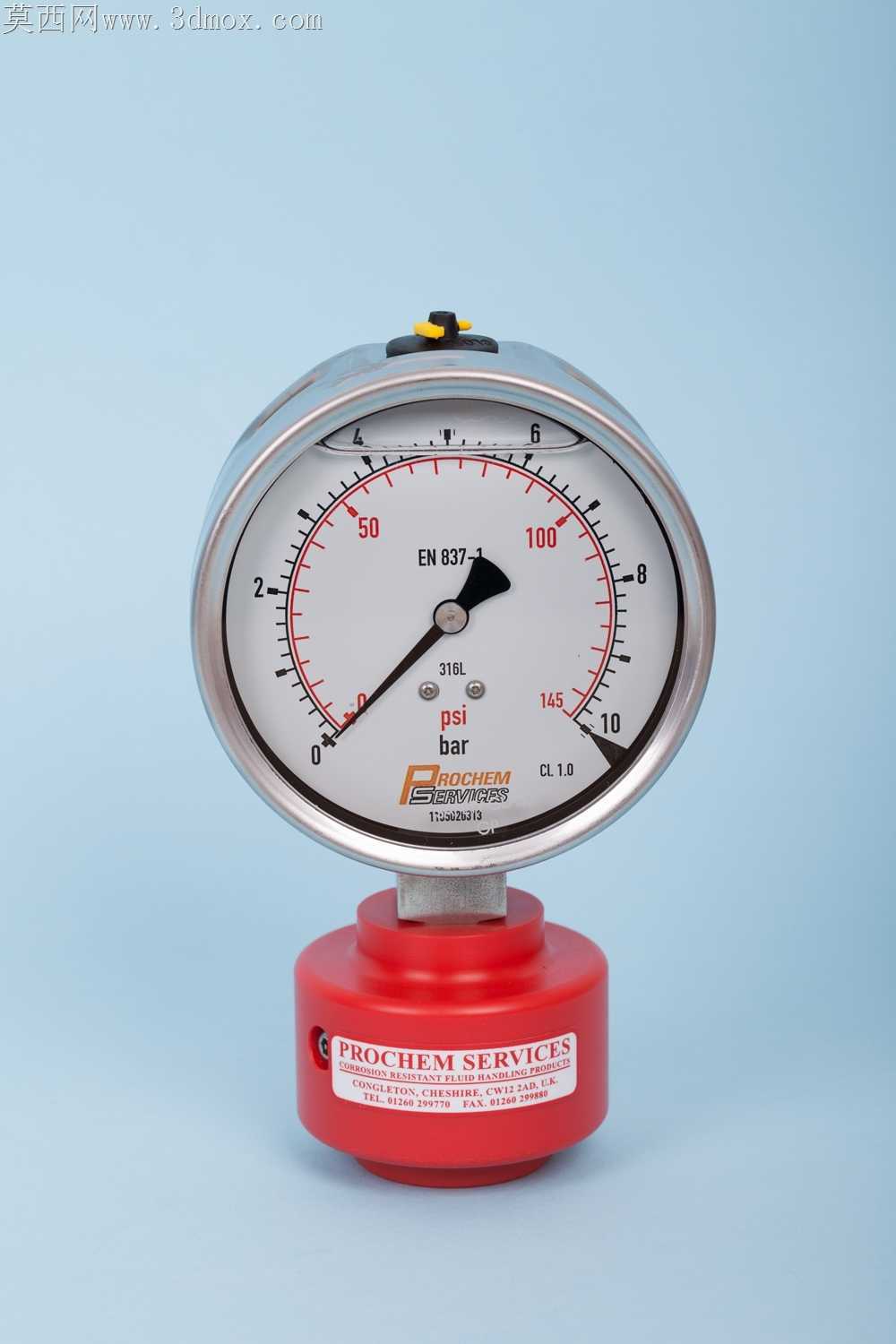

化工现场强腐蚀、高粘度介质的压力测量场景里，普通压力表的波登管直接接触介质，极易出现堵塞、腐蚀穿孔的问题，这款隔膜密封结构的压力表，正是针对这类工况做的针对性结构适配。红色隔膜基座的密封面做了内嵌式O型圈槽，槽边留了0.15mm的挤压余量，安装时不会因为法兰对接的平行度误差出现密封圈挤切破损，基座底部的介质接触腔做了圆弧过渡，没有直角积料死角，粘稠介质流过时不会残留挂壁，避免长期使用后介质干结堵塞压力传导通路。表壳与隔膜基座的连接采用了旋压扣合结构，而非传统的螺栓紧固，扣合位置预留了0.08mm的过盈量，既保证了连接强度，又能在现场维护时不用额外工具就能快速拆解更换表芯，扣合面内侧藏了一圈丁腈橡胶密封垫，能阻挡现场的腐蚀性气体、水汽渗入表内，避免表盘刻度氧化发黄、指针卡滞。表盘的刻度印刷做了双层套印处理，黑色bar值刻度与红色psi刻度的线宽差控制在0.1mm，读数时不会因为视觉重叠产生误差，指针尾部做了配重平衡块，即使压力表安装在有持续振动的管路上，指针也不会出现抖动偏移，零点位置的可调限位钉做了圆弧端头，调整零点时不会刮花表盘涂层。隔膜片采用了316L不锈钢材质冲压成型，膜片的波纹弧度经过反复调试，既能保证压力传导的线性度，又能在过压1.5倍的工况下不会出现塑性变形，膜片与基座的焊接采用了激光微焊工艺，焊道宽度控制在0.2mm以内，不会因为焊道过宽影响膜片的形变灵敏度，也不会出现焊穿导致介质泄漏的隐患。表蒙采用了加厚钢化玻璃，与表壳的连接做了嵌入式卡装，玻璃边缘做了倒角处理，装配时不会因为硬接触出现玻璃崩边，表蒙内侧做了防雾涂层，在昼夜温差大的户外现场使用时，不会因为凝露遮挡刻度视线。顶部的橡胶调零塞做了过盈配合，塞体表面做了防滑纹理，现场操作人员不用工具就能拔插调整零点，塞子与表壳的配合间隙控制在0.05mm，既保证插拔顺畅，又能阻挡粉尘进入表内。
