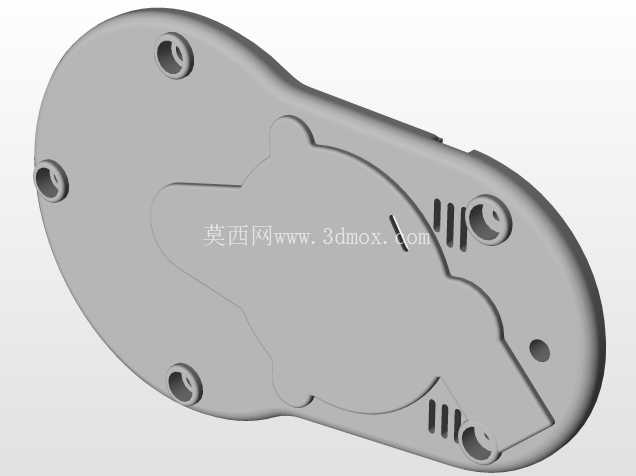

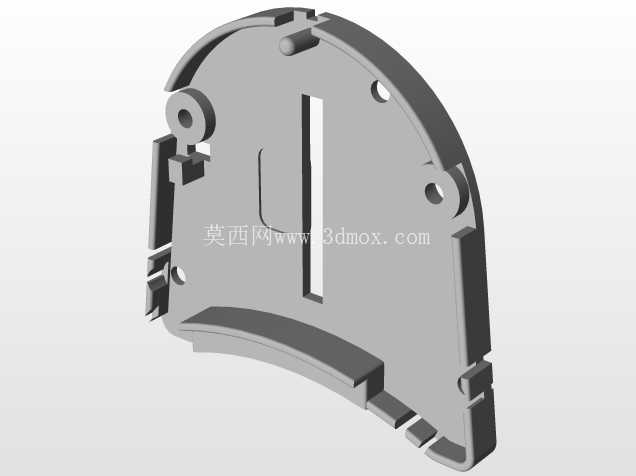

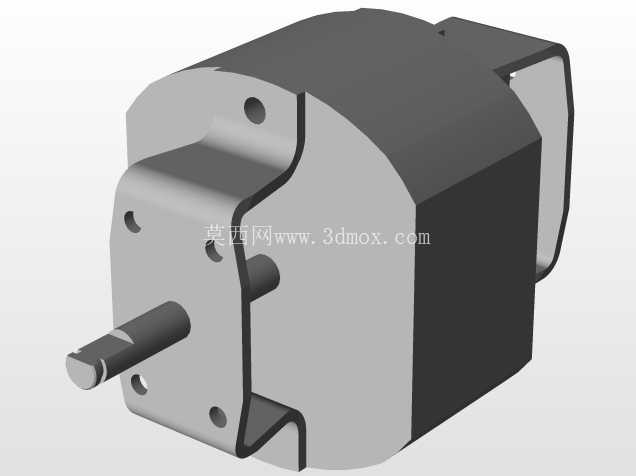

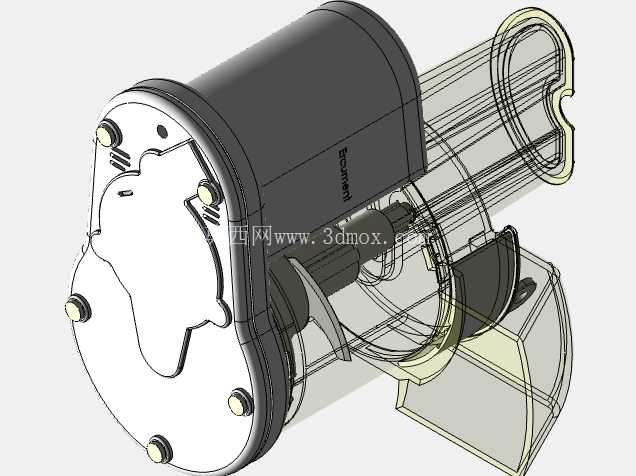

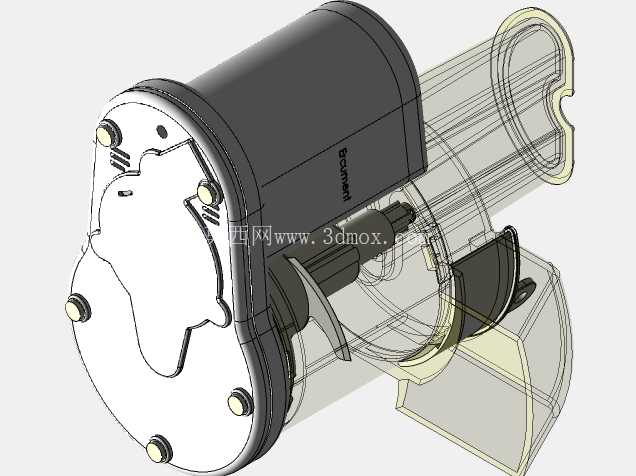

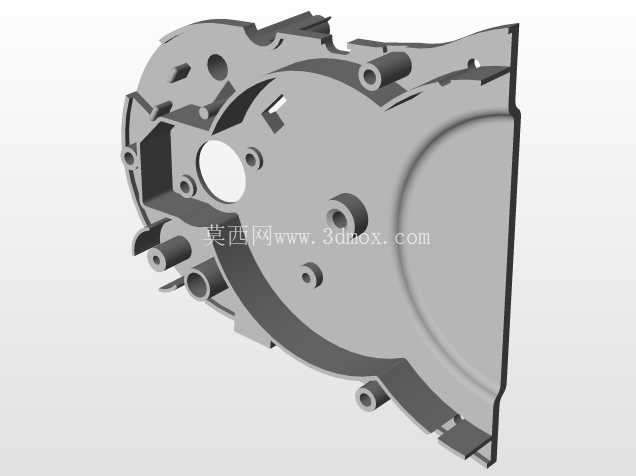

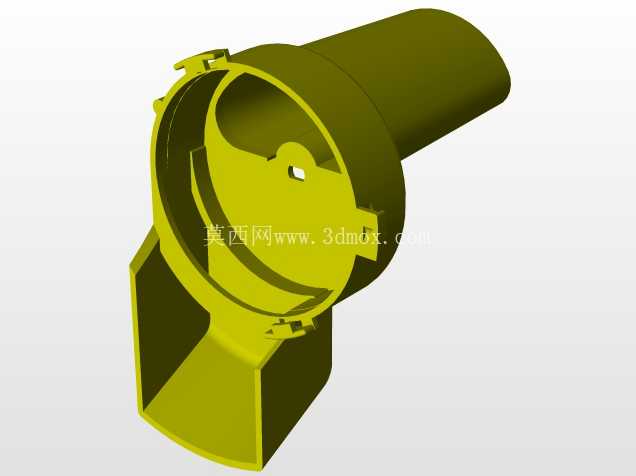

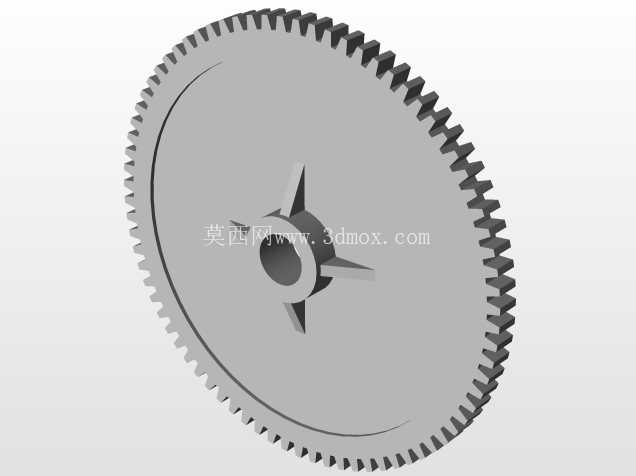

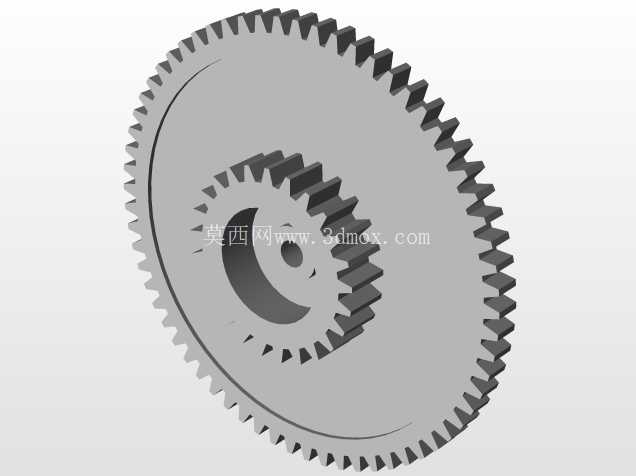

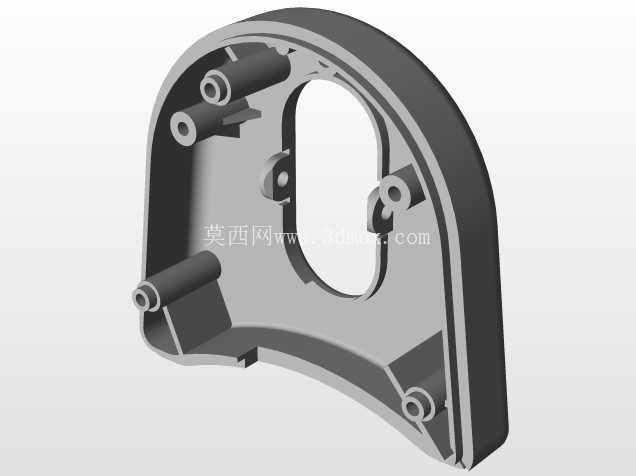

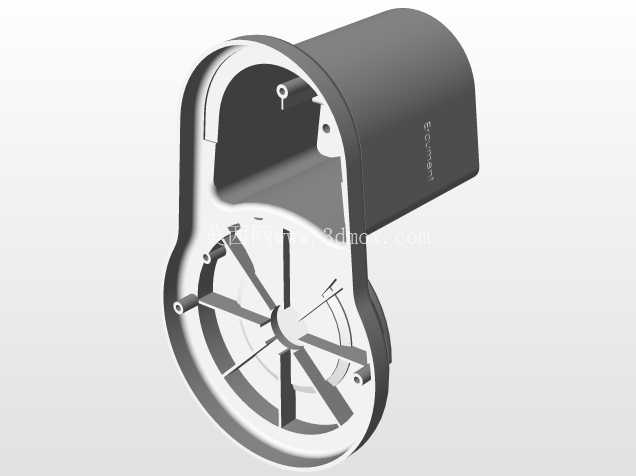

食品加工用辊轴式送料执行组件结构

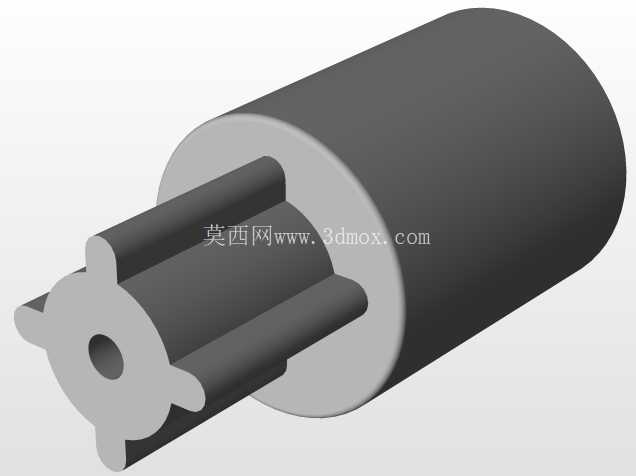

该辊轴式执行组件主要面向食品加工生产线的物料输送、辊压成型工位设计，适配烘焙面点加工、休闲食品压制成型、食材预处理等场景的动力输送需求，可直接集成在连续式食品加工设备的物料传输段，替代传统光面辊轴解决软质食材输送打滑、定位偏移的问题。从结构设计逻辑来看，组件采用同轴嵌套式布局，外层为大直径圆柱辊筒基体，内部贯穿带异形凸齿的输出轴，轴端采用四瓣式花键结构做扭矩输出，既保证了辊筒与动力轴的同轴度公差控制在0.02mm以内，也能在设备高速运转时抵消部分径向跳动，避免食材输送过程中出现跑偏、压痕不均的问题。辊筒外圆做哑光磨砂面处理，接触食材的表面粗糙度控制在Ra1.6，既不会因过于光滑导致软质面团、片状食材打滑，也不会因表面粗糙残留食材残渣，降低日常清洁维护的工作量。轴端的花键齿做了R0.5的圆角过渡，避免应力集中导致的轴端断裂，适配食品加工设备常见的频繁启停、正反转切换的工况，花键配合段的长度预留了12mm的安装调节余量，可适配不同壁厚的设备侧板安装需求，安装时无需额外加工调整垫片，直接通过轴端卡簧即可完成轴向定位。从安装边界来看，辊筒主体外径为120mm，总长度不含输出轴段为180mm，输出轴的有效配合直径为25mm，轴端中心预留直径8mm的定位通孔，可与设备机架上的定位销配合完成快速预装，整体组件的安装中心高度可根据生产线的输送面高度做±10mm的调整，适配不同厚度食材的输送辊压间隙需求。在功能特性上，该组件可同时承担物料输送与轻度辊压的双重作用，外层辊筒采用食品级304不锈钢材质一体加工成型，无拼接焊缝，避免食品加工场景下的卫生死角，内部轴体与辊筒之间采用免润滑的工程塑料衬套，不会出现润滑油渗漏污染食材的问题，适配食品生产的卫生安全要求。设计过程中特意将轴端的传动花键设置在辊筒的单侧，另一侧采用封闭端盖结构，可避免加工过程中食材碎屑、清洗用水进入辊筒内部，降低设备故障概率，单侧输出的结构也能简化设备侧的传动链布局，仅需在单侧布置链轮或同步轮即可完成动力传递，减少设备整体的横向安装空间占用。实际应用中，该组件可根据生产线的输送速度需求匹配不同减速比的动力单元，最高线速度可适配60m/min的输送节拍，辊筒表面的径向跳动量控制在0.03mm以内，辊压薄片状食材时的厚度公差可控制在±0.1mm，满足饼干、面片等产品的成型精度要求。针对食品加工场景频繁水洗的需求，组件所有外露金属件都做了钝化处理，可耐受日常的酸碱清洗剂冲洗，不会出现锈蚀掉屑的问题，端盖与辊筒的配合处采用食品级硅胶密封圈做密封，防护等级达到IP65，完全满足食品生产车间的设备卫生防护要求。
