HAMEG HM512双通道示波器结构建模

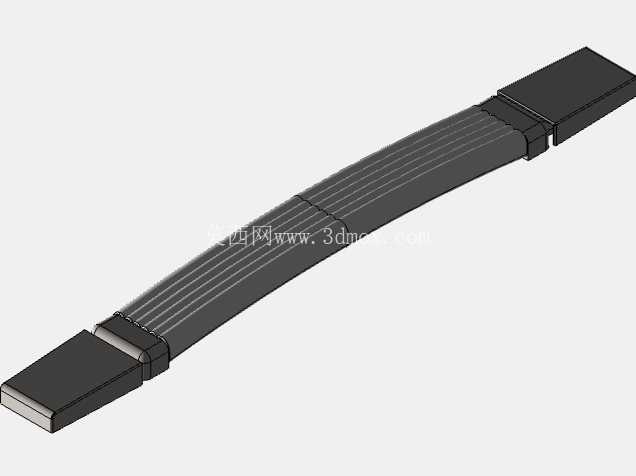

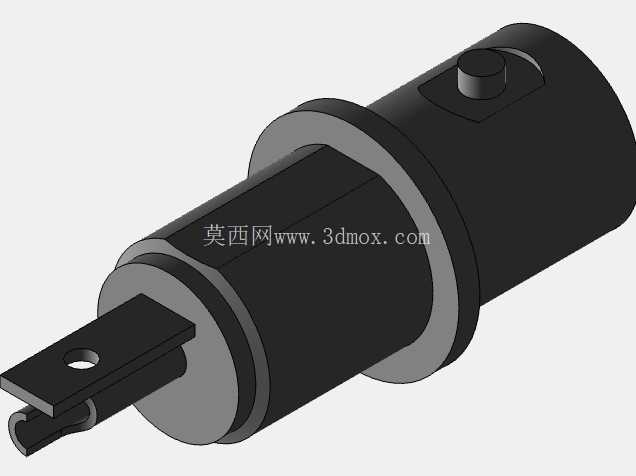

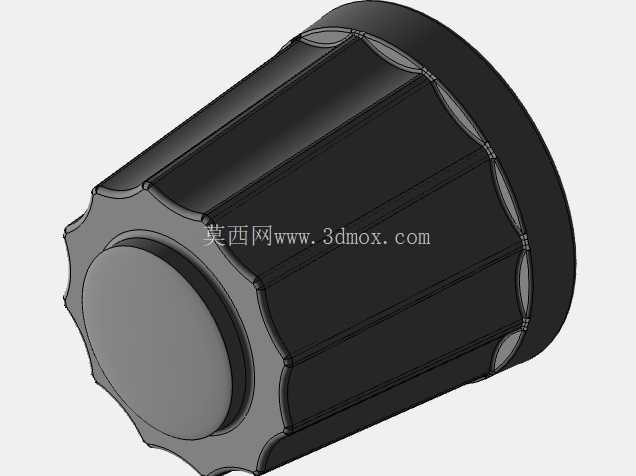

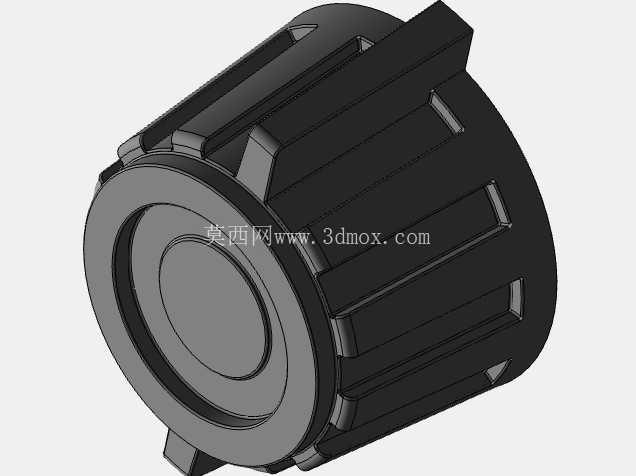

在电子测试测量领域，台式示波器是实验室、产线调试环节最常用的基础设备之一，本次建模的双通模拟示波器，还原了传统台式测试仪器的典型结构特征，可用于电子实训场景的设备布局仿真、测试工位的工装适配设计、教学演示场景的三维可视化搭建。从实际使用场景来看，这类模拟示波器常被放置在防静电工作台面，配合信号发生器、稳压电源组成基础测试台，因此建模过程中优先还原了设备的外部接口布局与操作区域排布，确保在做工位布局仿真时，能准确匹配实际操作的人机交互空间。设备正面的操作区域集中了通道输入接口、调节旋钮、显示屏幕，建模时对每个旋钮的凸起高度、接口的凹陷深度都做了对应还原，避免在做装配干涉检查时出现误判，比如BNC接口的突出长度直接影响测试线插拔时的操作空间，要是建模时尺寸偏差过大，后续做工作台防护挡板设计时就可能出现挡板挡住接口、无法正常插线的问题。设备顶部设计有内嵌式提手，这部分结构做了圆角过渡处理，既还原了实际设备提携时的握持手感，也对应了设备移动时的受力结构，提手的安装位置在设备重心正上方，确保单手提携时设备不会出现明显倾斜，这部分的结构还原也能为后续做设备转运工装、存储货架的卡槽设计提供准确的尺寸参考。设备侧面与顶面都设计有阵列式通风散热孔，建模时按照实际设备的开孔密度、孔位排布做了还原，散热孔的位置避开了内部电路板的核心发热区域对应的安装点位，同时保证空气流通的路径顺畅，在做测试台的散热风道仿真时，这些开孔的位置与尺寸会直接影响周边设备的热场分布计算结果。设备底部的支撑脚高度也做了对应还原，支撑脚将设备主体抬离工作台面一定距离，既可以避免台面的积液、杂物直接接触设备底部壳体，也能让底部的空气形成流通通道，辅助设备散热，在做工作台的防静电垫铺设、台面走线槽设计时，支撑脚的高度直接决定了设备底部可容纳的线缆直径上限，要是忽略这部分尺寸，很容易出现线缆被设备压住、长期磨损导致绝缘层破损的安全隐患。从结构设计思路来看，这类台式测试仪器的壳体采用拼接式结构，前面板为金属材质，承担接口固定、屏蔽电磁干扰的作用，侧壳与后壳为薄金属板弯折成型，建模时还原了壳体之间的拼接止口结构，能清晰看到不同壳体部件的装配定位关系，对于需要做设备改装、外接接口扩展的设计人员来说，这部分的结构还原可以直接作为改装结构设计的参考基底，不用再反复测量实际设备的装配间隙。设备正面的显示屏区域做了凹陷式设计，屏幕周边的边框凸起高度刚好可以在设备受到正面碰撞时，先接触碰撞物体，避免屏幕直接受力碎裂，这部分的防护结构还原，也能为同类便携式测试仪器的防护结构设计提供参考。设备后部的电源接口、散热出风口位置也做了对应还原，在做测试台的后部走线设计时，电源接口的位置直接决定了电源线的弯折半径要求，要是电源线长期处于过小的弯折半径状态，很容易出现线芯断裂的问题，准确的接口位置建模可以提前规划走线路径，规避这类使用隐患。整体建模的外形尺寸完全参照实际设备的比例还原，设备的宽度、深度、高度比例符合常规台式测试仪器的尺寸规范，在做实验室整体布局规划、测试工位的设备排布时，可以直接调用该模型进行空间占位计算，确保每个设备之间预留足够的操作空间，不会出现操作旋钮时互相干扰、插拔线缆时空间不足的问题。
