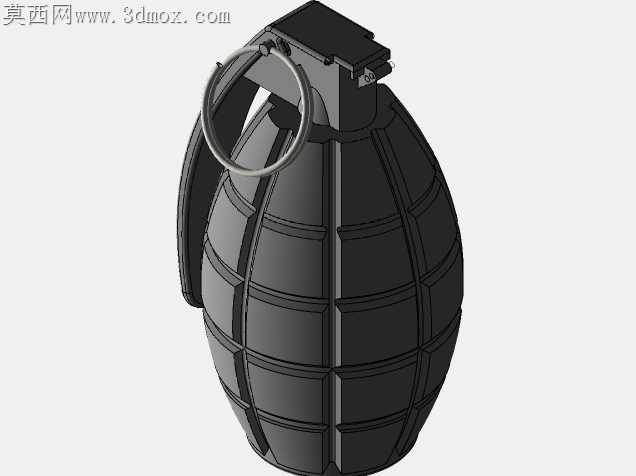

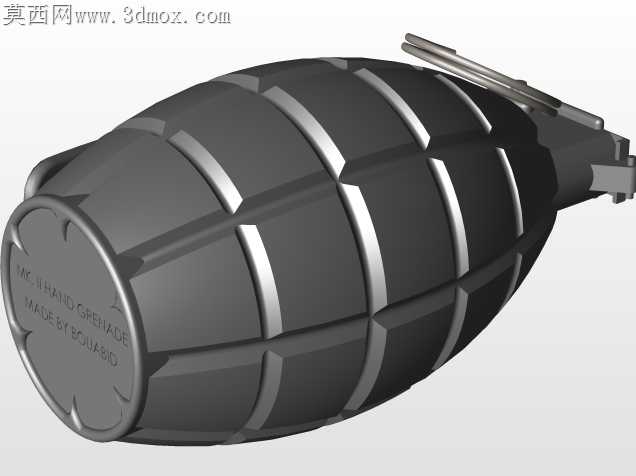

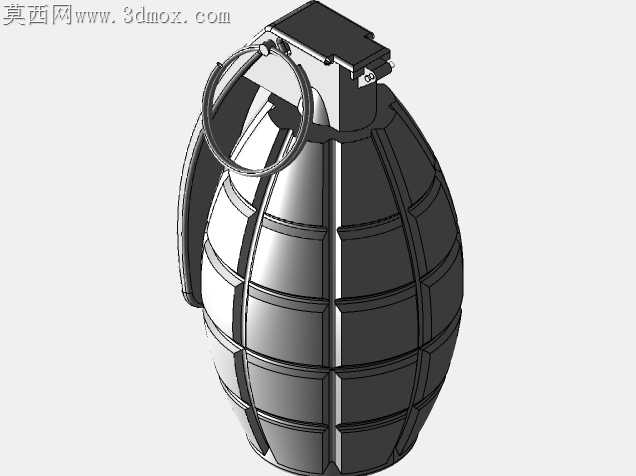

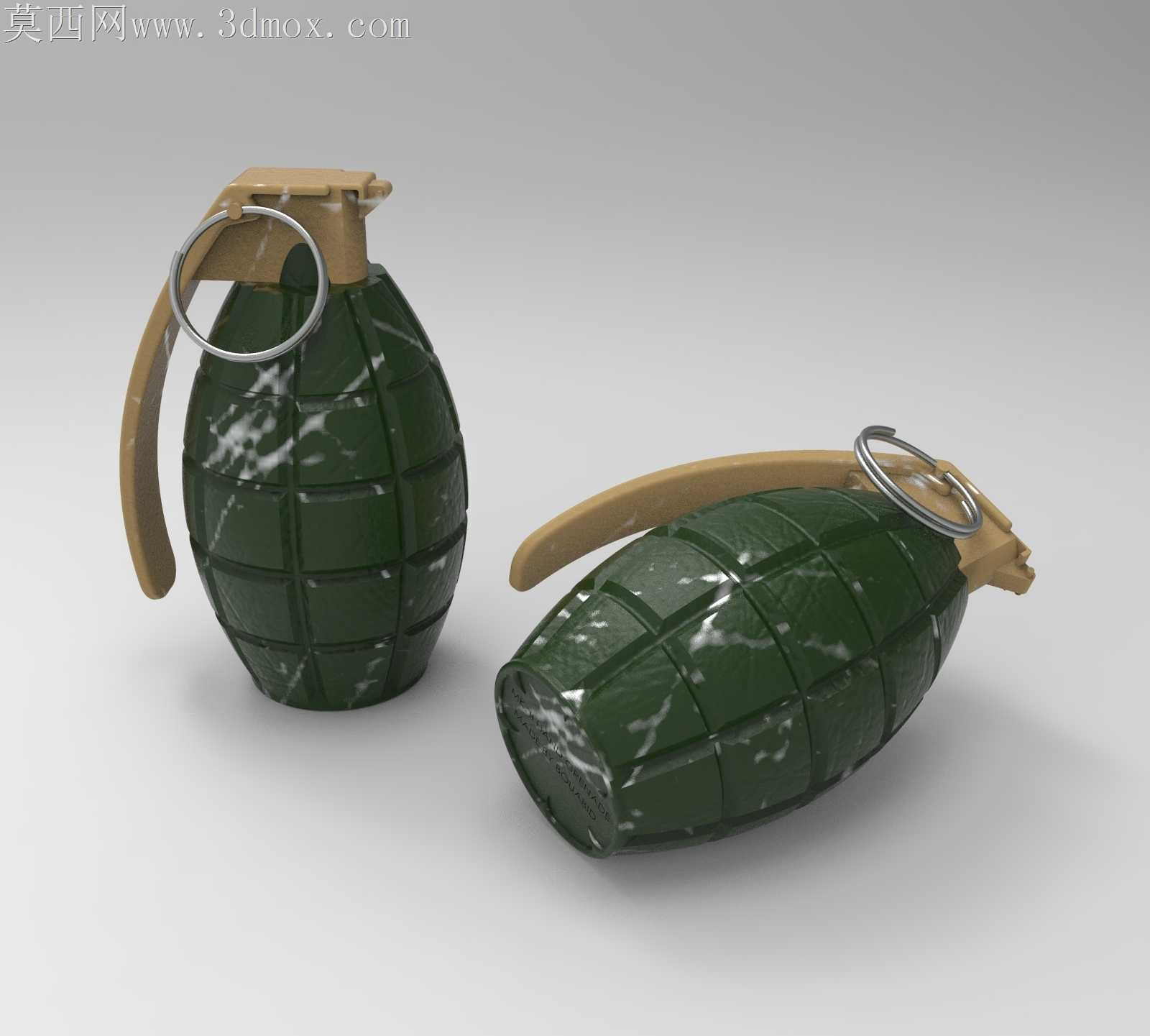

高还原MK.II手榴弹外观结构三维数模

传统MK.II手榴弹的外壳破片槽加工一直存在冲压定位偏差的痛点，铸铁壳体的菱形网格槽如果冲压深度不均，会直接影响破片飞散的均匀性，做这款数模时最先要解决的就是曲面网格的等深适配问题。弹体的卵形曲面不是标准回转体，靠近引信座的位置曲率收窄速度比尾部快30%左右，直接阵列菱形槽会出现槽宽在顶部挤成窄条、尾部拉伸变形的问题，建模时没有用常规的包覆命令，而是先沿着弹体母线做等距偏移的引导线，每一圈破片槽的路径都单独匹配对应位置的曲面曲率，保证槽深在整个弹体表面的偏差控制在0.1mm以内，和真实铸件的冲压公差保持一致。引信座和弹体的配合位置没有做简单的布尔合并，特意留了0.15mm的装配间隙，真实生产中弹体铸铁件的口部会有铸造拔模斜度，引信座的锌合金压铸件压入时需要这个间隙容纳涂覆的密封铅丹，数模里把这个配合段的拔模斜度做了1.5°的反向修正，避免装配时出现干涉卡滞。保险握片的弯折弧度没有直接用圆弧命令扫掠，真实的钢质握片冲压后会有轻微的回弹变形，握片和弹体贴合的位置不是完全严丝合缝，靠近保险环的位置会有0.2mm左右的翘起，数模里特意把这个回弹变形量做进了曲面里，握片表面的防滑纹理也做了深浅变化，冲压成型时纹理边缘的圆角会比中心位置大0.08mm，这些细节如果忽略，渲染出来的质感会和真实零件差很多。保险环的圆环和握片的挂耳配合处，做了0.1mm的活动间隙，拉环转动时不会和挂耳出现面与面的完全贴合，真实的零件里这个位置会有轻微的旷量，保证低温环境下不会因为凝霜冻住保险销。弹体表面的做旧痕迹不是后期贴图堆出来的，是在曲面表面做了随机的浅凹坑和磨损痕迹，弹体棱线位置的掉漆效果对应真实使用中经常磕碰的位置，比如弹体底部、引信座边缘的磨损深度比侧面网格槽位置深0.05mm，这些细节的偏差会让整个模型的真实感提升很多，不会像光滑的玩具模型。引信体的顶部螺纹没有做简化的装饰线，而是按照真实的英制螺纹参数做了完整的牙型，螺纹和引信座的配合长度也严格对应真实尺寸，避免出现螺纹旋合长度不足的结构错误。
