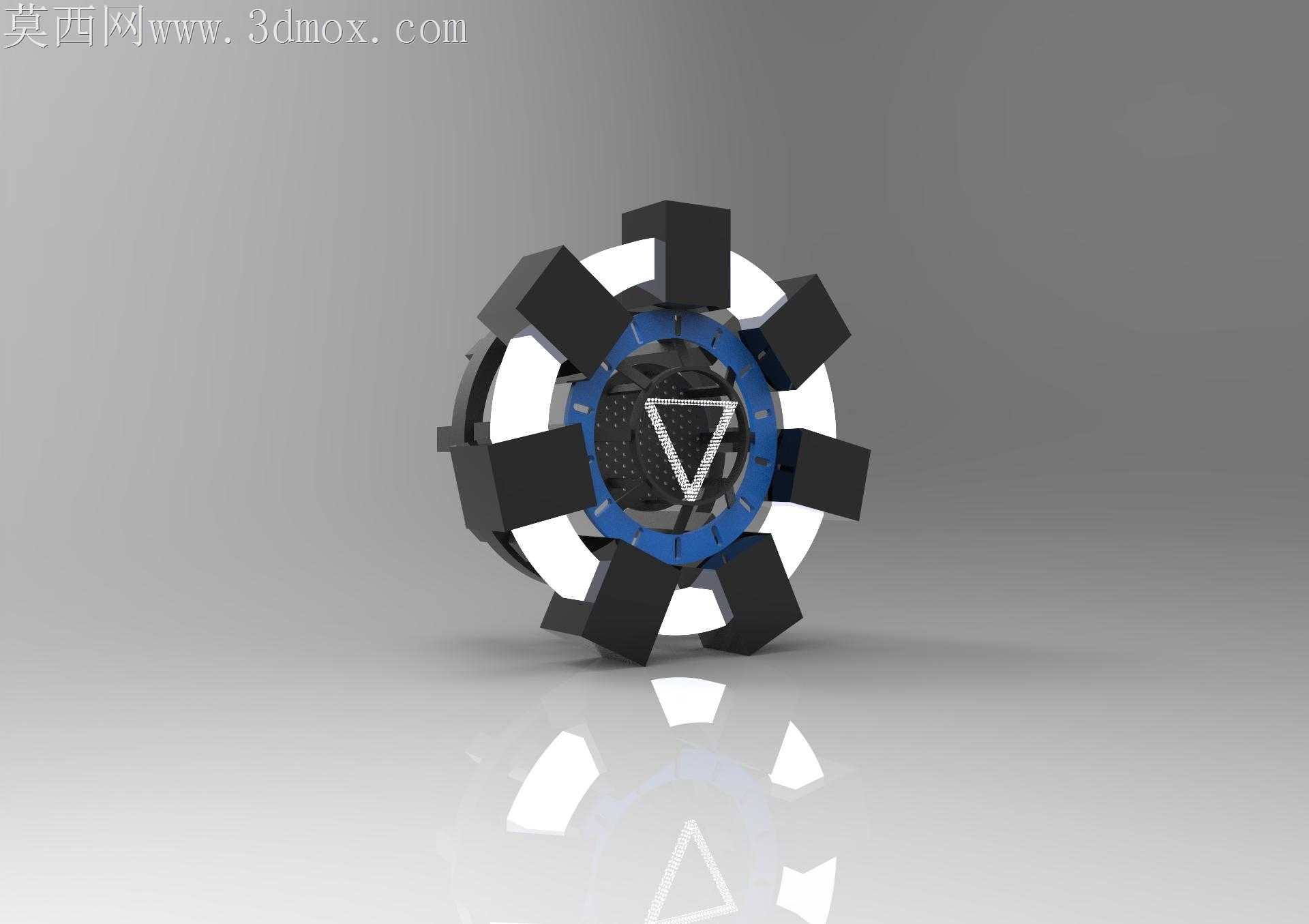

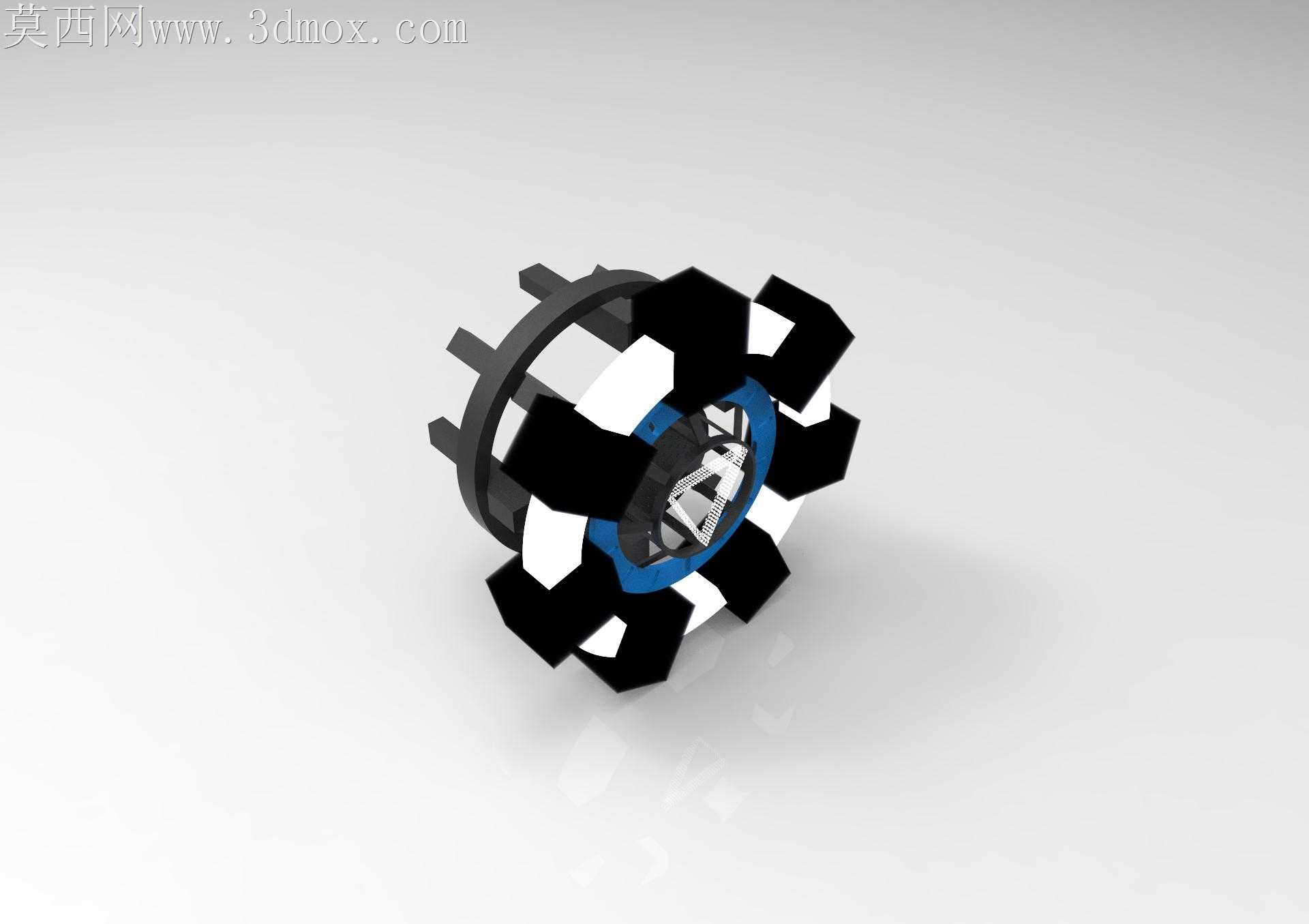

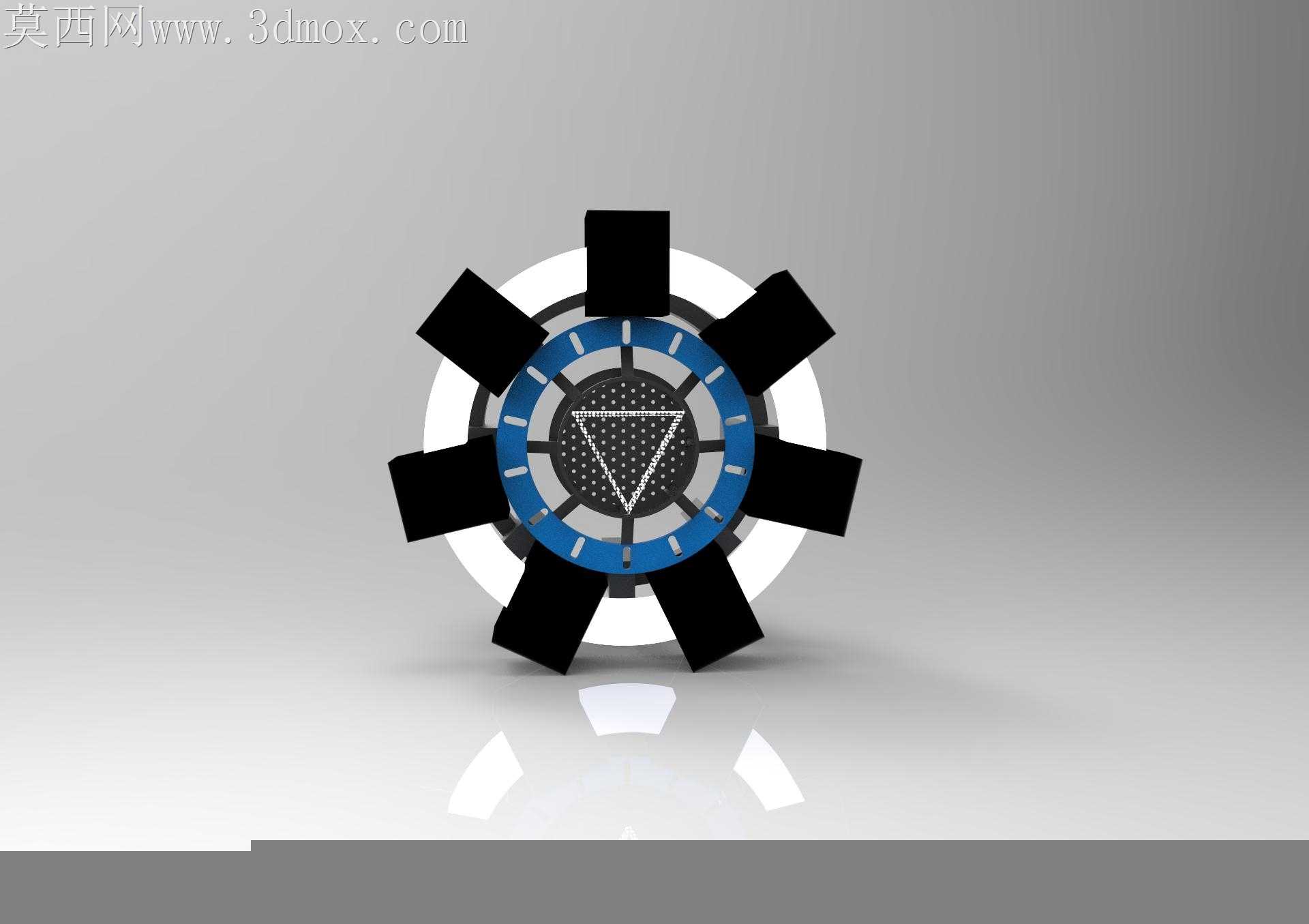

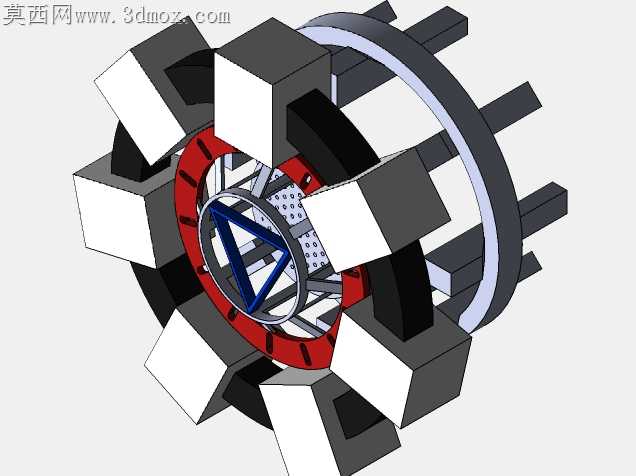

科幻影视道具电弧反应装置结构设计

环形周向均布的块状支撑结构在加工时极易出现装夹变形问题，这类径向伸出的凸块厚度较薄，若采用常规三爪卡盘直接夹持环形基体，装夹应力会顺着基体传导至凸块根部，铣削完成后松夹就会出现凸块外倾、端面跳动超差的问题，实际加工前需要在凸块间隙处填充可切削的工艺支撑块，用低熔点合金粘接固定后再进行整体铣削，加工完成后加热去除支撑块，就能把凸块的形位公差控制在合理范围内。蓝色环形饰圈与黑色基体的配合间隙需要严格控制在0.02mm以内，过大会出现饰圈松动脱落的问题，过小则装配时会刮伤饰圈表面的阳极氧化层，设计时特意在基体的配合止口处预留了15度的导入倒角，倒角面做抛光处理，装配时不需要额外施加过大压力就能将饰圈平稳推入配合位，避免硬敲造成的零件崩边。中心三角发光区的固定结构藏在环形基体的内侧，没有采用外露的螺丝固定，而是设计了三个弹性卡扣，卡扣的悬臂厚度经过反复调整，既能保证发光模块安装后不会出现晃动，又能在拆卸维护时不用借助专用工具，直接用细顶杆从基体背面的工艺孔顶出即可，省去了反复拧螺丝的繁琐步骤。周向黑白相间的环形透光件采用磨砂PC材质，安装时需要注意透光面与内部光源的距离，距离过近会出现明显的灯珠光斑，距离过远则整体亮度不足，设计时在光源与透光件之间加了一层匀光漫射板，漫射板的表面做了细微的咬花纹理，能把点光源的光线均匀打散，让整个环形透光带的亮度保持一致，不会出现局部过亮或暗区。表面黑色块体的边缘做了0.5mm的小圆角处理，不是尖锐的直角，一方面是避免日常拿取时划伤手部，另一方面直角边在喷涂哑光黑涂层时容易出现积漆流挂的问题，小圆角能让漆层更均匀地附着在零件表面，减少后期打磨补漆的工作量。中心三角标识的边缘做了内嵌式的凹槽，标识件采用透光亚克力材质，嵌入凹槽后与基体表面保持齐平，不会出现凸起刮蹭的问题，凹槽的深度刚好是亚克力板的厚度，粘接时用无影胶固定，不会出现溢胶发白的痕迹，保证外观的整洁度。整个装置的背部设计了隐藏式的走线槽，电源线从基体中心的通孔穿出，不会外露在装置外部影响整体美观，走线槽的转角处做了圆角过渡，避免穿线时刮破线材的绝缘层，造成短路隐患。
