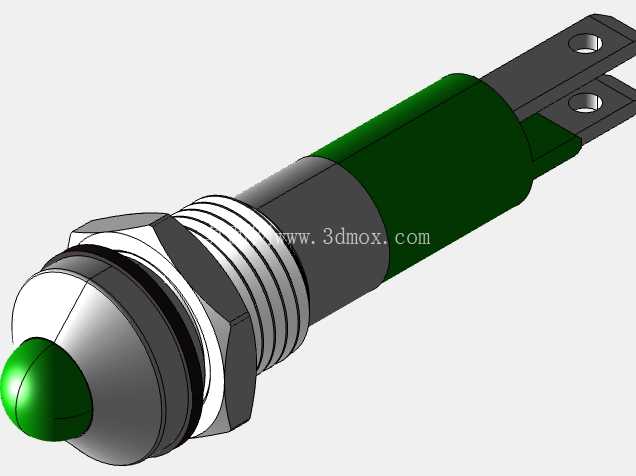

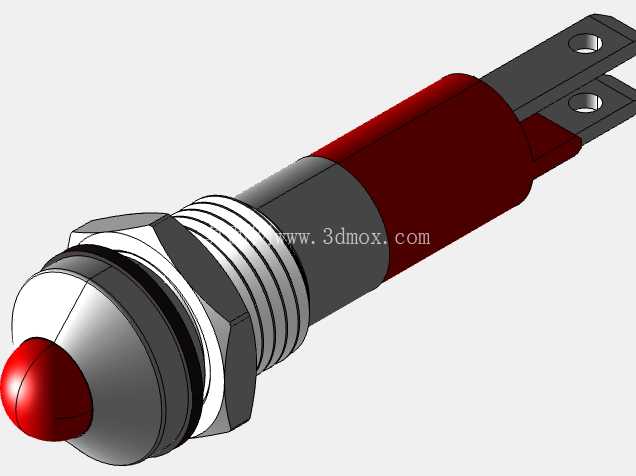

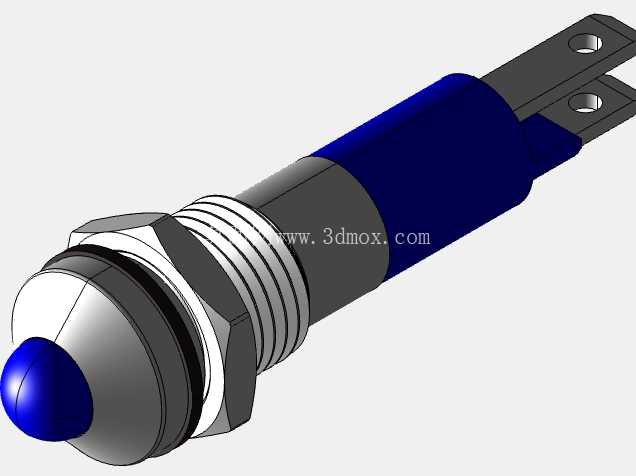

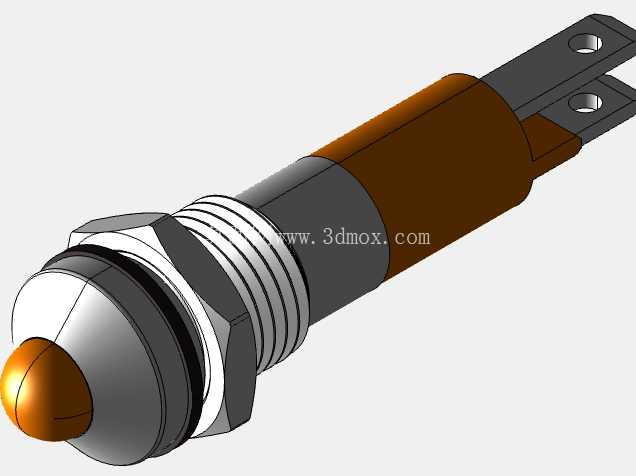

多色快接式M8规格面板指示灯结构

这类面板指示灯是电控系统中最常见的人机交互信号元件，日常在汽车冲压生产线的操作面板、设备控制柜、工位旁的就地控制盒上随处可见，承担设备运行状态、故障预警、工序到位、安全回路通断的可视化提示作用，一线操作和维保人员能通过灯色快速识别设备当前工况，不用逐行排查程序逻辑就能快速判断产线状态，在高节拍的冲压生产场景里，能大幅缩短异常排查的停线时间。

这次的结构设计围绕M8安装规格做了全系列适配，安装端采用标准螺纹配合防松垫圈，适配面板开孔直径严格控制在8mm公差范围内，不管是冷轧钢板喷塑的设备面板、绝缘工程塑料的操作盒面，还是薄铝板制作的工位指示牌，都能通过后部的锁紧螺母实现快速固定，安装后外露的灯头部分高度控制在10mm以内，不会因为突出过多被工位上的工件、工具剐蹭造成损坏，也避免操作人员走动时误碰。接线端采用快接插针结构，不用像传统焊接式指示灯那样逐一焊线、套热缩管，布线时直接把对应线径的接插件插到底就能完成电气连接，后期维保更换时直接拔插就能拆换元件，不用重新整理整束控制线，在多工位的冲压产线改造、旧设备电控升级场景里，能减少至少六成的接线作业时间。

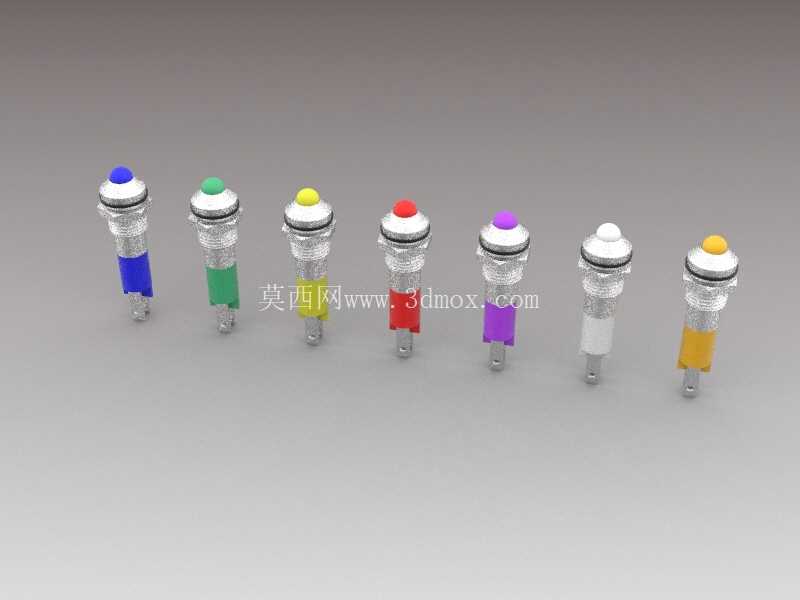

结构设计上做了全系列灯色的统一化处理，蓝、绿、黄、红、紫、白、橙七种常用灯色采用完全一致的安装尺寸和接线定义，设计选型时不用为不同信号类型单独匹配不同规格的指示灯，面板开孔可以统一加工，备件储备也只需要备同一种安装规格的不同灯色元件，大幅降低备件管理的复杂度。灯头部分采用磨砂透光罩，光线扩散均匀不会产生局部眩光，即使在车间强光照明环境下，也能从不同角度清晰识别灯的亮灭状态，不会因为反光造成信号误判。灯体内部做了密封结构，配合安装时的密封圈，能达到IP40以上的防护等级，冲压车间常见的金属粉尘、少量切削液飞溅都不会进入灯体内部造成接触不良或者短路，适配冲压车间相对恶劣的作业环境。

从安装边界来看，灯体后部的接线端长度控制在18mm以内，面板后部不需要预留过多的布线空间，即使是厚度只有20mm的薄型操作盒，也能顺利安装并完成接线，不会出现接线端顶到盒内导轨或者其他元件的情况。插针的载流能力按照常规指示灯的20mA工作电流做了冗余设计，长期通电也不会出现接触片过热氧化的问题，灯座部分采用耐高温的工程塑料材质，在元件长期工作发热、或者周边电控元件散热带来的温升环境下，不会出现壳体变形、螺纹滑牙的问题。

实际选型应用时，这类指示灯可以直接适配24V直流的常规工控控制回路，不需要额外加装分压电阻，接线时只需要对应正负极插入快接端子即可，防呆结构能避免插反造成的元件损坏。在冲压模具的配套安全防护面板、生产线的安全门状态指示、工位的故障呼叫提示、设备的气源压力正常指示等场景都能通用，统一的安装尺寸也让面板的开孔加工程序可以标准化，不用针对不同信号点位调整开孔参数，加工面板时一次性就能完成所有点位的钻孔、去毛刺工序，减少面板加工的换刀和调整时间。

结构建模时把所有灯色的模型做了参数化关联，调整安装尺寸或者灯头结构时，全系列模型能同步更新，不会出现不同灯色模型尺寸不一致的问题，导出的装配体可以直接调入设备面板的总装文件中，配合开孔特征做干涉检查，提前发现面板后部布线空间不足、和其他元件位置冲突的问题，避免实际加工装配时才发现安装干涉，造成面板返工。每个灯体的细节都做了还原，包括螺纹的牙距、锁紧螺母的防滑槽、插针的倒角、透光罩的磨砂质感，在做设备方案演示、操作面板渲染效果图时，能直接调用模型得到逼真的展示效果，不用再单独做外观修饰。
