XT90e-F表面安装型大电流连接器结构

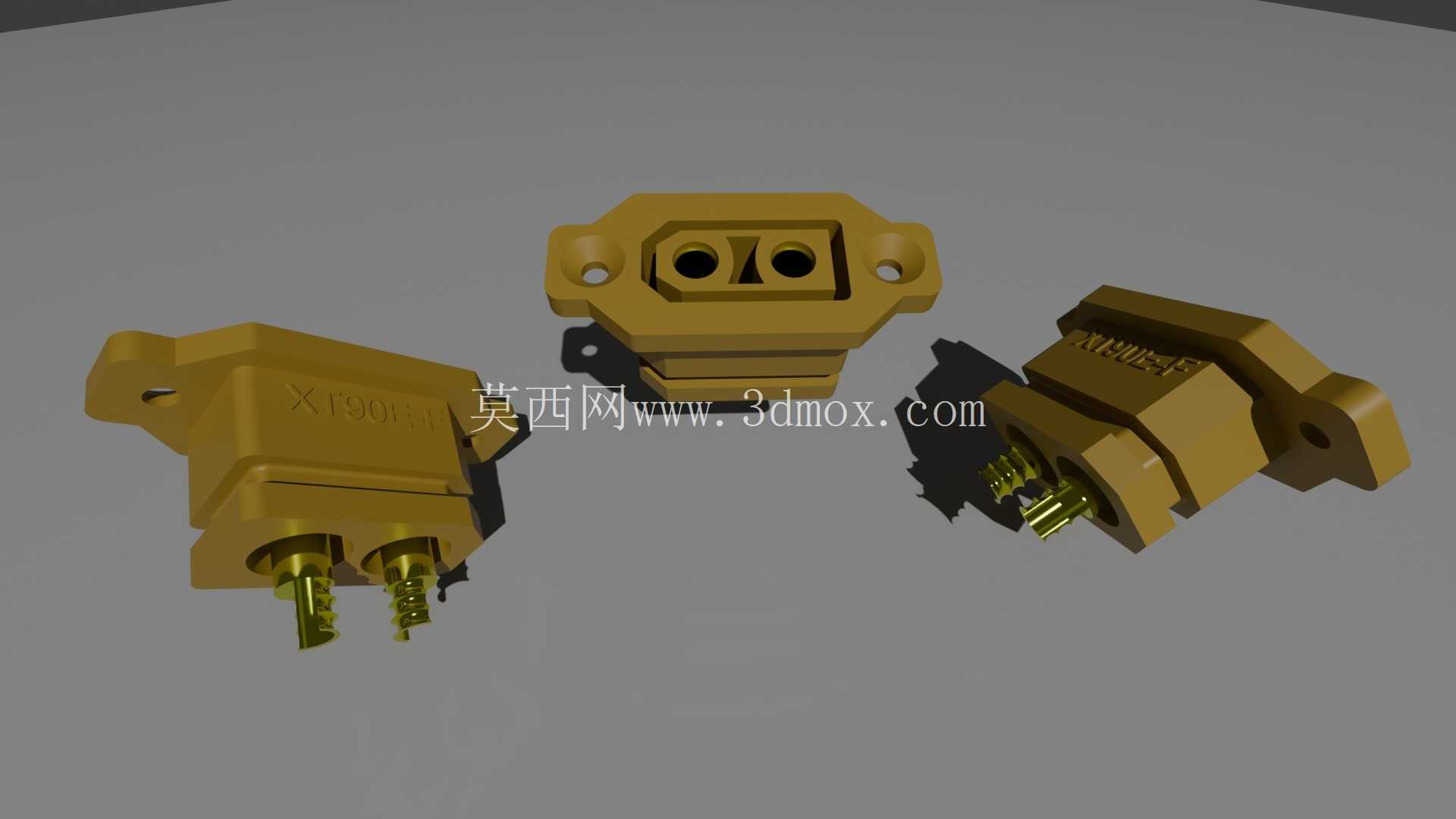

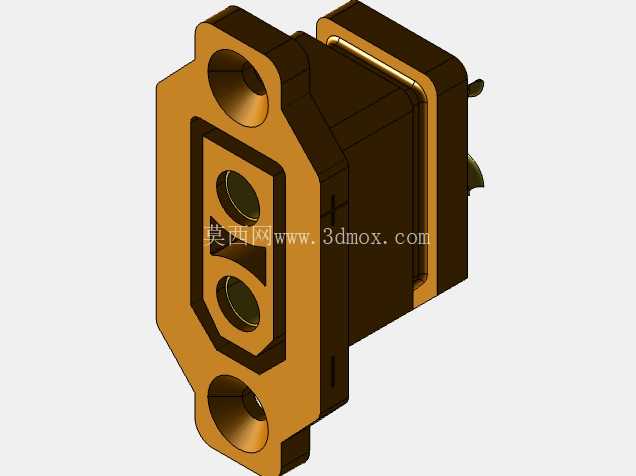

这款XT90e-F连接器属于大电流电源连接类元件，最初的设计需求来源于航模动力系统、新能源低压供电回路、工业便携储能设备的大电流传输场景，后续也被广泛应用在汽车改装电路、小型电动设备的电源接驳环节，核心作用是实现动力回路的快速插拔连接，同时保证大电流工况下的接触可靠性，避免接插部位出现过热、松脱、接触电阻过大的问题。从结构设计来看，这款连接器采用带法兰的基座结构，基座两侧预留了带安装孔的固定耳，安装孔的位置经过公差匹配，能够适配M2规格的固定螺丝，安装时可以直接通过螺丝将基座锁附在设备面板或者PCB安装位上，不需要额外设计卡扣固定结构，安装边界清晰，不会和周边的电容、接线端子等元件产生空间干涉，整体安装后的突出高度控制在12mm以内，适合对安装空间有严格限制的紧凑型设备内部使用。接触端采用镀金插针结构，插针的接触部位设计成带弹性抱紧的结构，公母对插时能够形成多面接触，有效降低接触电阻，在持续通过90A额定电流的工况下，接触部位的温升能够控制在30K以内，不会出现局部过热导致的基座融化、插针氧化问题。基座部分采用耐高温的绝缘工程塑料注塑成型，材料本身具备UL94-V0级阻燃特性，同时能够耐受-20℃到120℃的工作环境温度，在设备出现短时过载发热的情况下，基座不会出现形变、开裂的问题，绝缘性能也能保持稳定，避免相邻插针之间出现爬电、击穿的风险。从建模的细节来看，这款模型还原了连接器的所有装配特征：基座表面的XT90标识刻印、插针根部的定位台阶、法兰安装面的贴合平面、插针端面的倒角结构都做了精准还原，在进行设备整体装配干涉检查的时候，可以直接调用这个模型进行虚拟装配，验证安装孔位的同轴度、接插方向的预留空间、和周边线束的弯曲半径匹配度，不需要再手动测绘连接器的外形尺寸。在实际选型应用中，这款表面贴装版本的XT90连接器和传统焊接线版本的区别在于，它不需要在设备面板上开较大的过线孔，只需要预留两个固定螺丝孔和插针的过孔，就可以完成安装，面板的密封处理更加简单，适合需要做IP防护等级的户外便携设备使用。接插部位的导向结构做了防呆设计，公母头只有在对应方向才能插入，能够避免操作人员反插导致的插针弯折、电源正负极短路问题，接插后的保持力达到80N以上，在设备出现振动、冲击的工况下，不会出现意外松脱断电的情况。设计过程中针对插针的载流能力做了结构优化，插针的导电截面做了加大处理，同时插针和基座的配合部位设计了防转结构，大电流接线时拧动接线螺丝不会带动插针转动，避免内部导线扭断、接触不良的问题。基座的安装法兰和设备面板的贴合面设计了0.2mm的密封槽，可以粘贴对应尺寸的密封泡棉，提升安装部位的防尘防水能力，适配户外作业设备的使用需求。在三维建模的细节处理上，模型区分了绝缘基座和金属插针的不同结构特征，装配关系完全符合实际生产的装配顺序，在做工程出图的时候，可以直接从模型中提取安装孔位尺寸、接插配合尺寸、外形轮廓尺寸，不需要额外进行尺寸换算，能够直接用于设备的结构设计环节，减少测绘的工作量，提升设计效率。
