非隔离SIP封装DC-DC电源转换模块

在车载电子控制单元、工业分布式测控板卡、低压嵌入式供电回路的设计环节里，这类非隔离DC/DC转换模块是板级供电链路里的核心无源配套器件，主要承担局部回路的电压转换、稳压输出功能，常被用来直接替代传统线性稳压器，解决线性方案发热量大、转换效率偏低的痛点。做PCB布局的时候，首先要明确它的安装边界：这款器件采用通孔3引脚SIP封装，本体外形尺寸控制在长14.0mm、宽7.5mm、高10.1mm，引脚间距统一为2.54mm，刚好匹配通用万用板、标准PCB焊盘的孔位间距，不需要额外定制非标准焊盘，能直接适配常规波峰焊、手工焊接的工艺要求。

从实际选型适配的角度看，这类POL负载点转换模块的设计思路非常明确：就是在板上主供电母线完成一级电压转换后，在靠近负载芯片的位置做二次稳压，避免长距离走线带来的压降损耗、纹波干扰，尤其适合给车载传感器信号调理回路、工控板上的MCU核心回路、通讯接口模块做独立供电，减少不同功能回路之间的电源串扰。做三维建模的时候，要特别注意引脚的伸出长度与焊盘的匹配关系：三个引脚从本体底部垂直伸出，引脚直径要匹配2.54mm间距标准焊盘的钻孔尺寸，本体底部要预留0.3-0.5mm的离板间隙，避免焊接时本体底部与PCB表面贴装的阻焊层直接接触，影响焊接透锡效果，同时也能给引脚焊接后的应力释放留出空间。

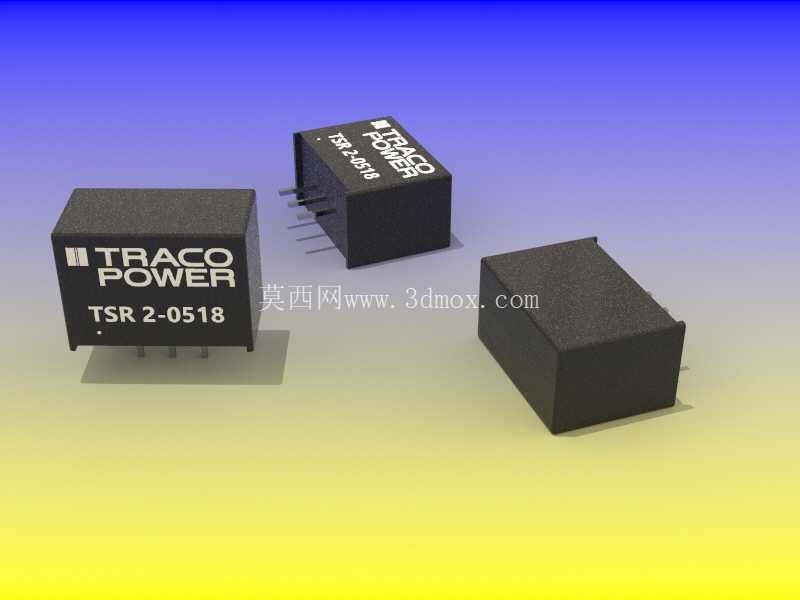

外形设计上，模块采用塑封全包覆结构，黑色环氧塑封外壳能起到绝缘防尘的作用，外壳表面丝印清晰标注型号与品牌信息，方便生产环节的物料核对、售后维修时的器件替换。三个引脚呈一字排列在本体同一侧，属于典型的单排直插封装形式，布局时可以顺着PCB板的走线方向放置，让电源输入、输出引脚的走线尽可能短，减少回路面积，降低EMI干扰风险。要注意的是，这类模块的本体高度为10.1mm，在做整机结构堆叠的时候，要确认模块上方没有结构件、散热片或者其他板卡的遮挡，预留至少2mm的安全间隙，避免装配时出现干涉，同时也能给模块工作时的自然散热留出空气流通空间。

从功能特性上看，作为线性稳压器的直接替代件，它的转换效率远高于传统线性方案，在输入输出压差较大的工况下，自身发热量更小，不需要额外加装散热片就能满足额定负载下的长期工作要求，能有效缩小PCB板的供电部分占用面积，提升板上空间利用率。在车载冲压模具配套的电子检测模块、生产线工位的信号采集终端这类空间紧凑的设备里，这种小体积SIP封装的转换模块优势非常明显：不需要占用太大的板上面积，就能实现稳定的电压转换，引脚定义简单，硬件设计时不需要搭配复杂的外围电路，只需要在输入输出端就近放置合适容值的滤波电容，就能满足常规的纹波要求，能大幅缩短硬件开发的周期，降低BOM成本。

做三维模型绘制的时候，还要注意本体的棱角细节：塑封外壳的边角做了微小的倒角处理，不是尖锐的直角，还原实际器件的注塑工艺特征；引脚的末端要做轻微的倒角，模拟实际器件引脚的切脚工艺，方便插件时顺利穿过PCB焊盘；外壳表面的丝印标识要按照实际比例放置，不能出现尺寸错位、比例失调的问题，保证模型在做整机装配校验、生产工艺模拟的时候，能完全匹配真实器件的装配关系，避免出现设计阶段的干涉误判。在汽车电子类的冲压模具配套检测单元设计中，这类器件的模型精度直接影响PCB布局的合理性，准确的外形尺寸、安装边界数据，能帮助结构工程师在设计阶段就完成器件与壳体、接插件、走线的空间校验，减少后期打样阶段的改模次数，提升整个项目的开发效率。
