薄型四方扁平32引脚贴片封装结构

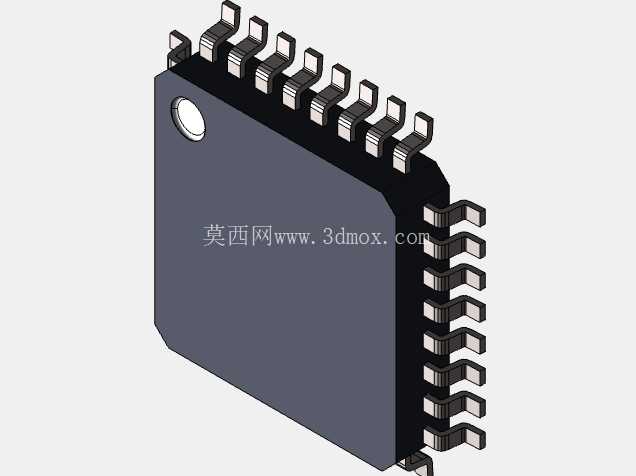

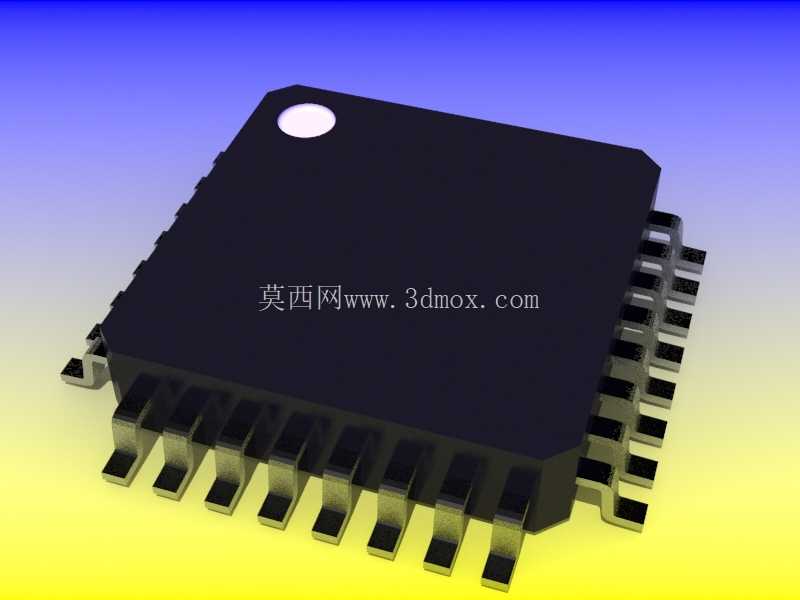

在汽车电子控制单元的PCB布局设计环节，LQFP32引脚封装的元器件是极为常见的表贴器件，这类封装的三维建模精度，直接决定了后续SMT贴片工序的钢网开孔、吸嘴选型以及回流焊治具的适配性，很多刚入行的结构工程师在做PCB封装库建模时，容易忽略引脚共面度、本体与焊盘的间隙这些细节，导致实际贴片时出现虚焊、引脚桥接甚至器件偏移的问题。这款32引脚的薄型四方扁平封装，主体尺寸控制在7x7mm，引脚间距设定为0.8mm，这个参数组合是中小引脚数微控制器、电源管理芯片、接口转换芯片的主流封装规格，在汽车车身控制模块、车窗升降控制器、车载传感器信号调理板上都有大量应用，建模时首先要明确引脚的成型角度，鸥翼型引脚的弯折弧度不能随意设定，要符合表贴器件的焊接工艺要求，引脚末端的焊盘接触平面必须保证共面，公差要控制在0.1mm以内，否则过回流焊时部分引脚无法接触焊锡就会出现虚焊。本体部分的建模要注意边角的倒角处理，实际塑封器件的边角不是锐利直角，而是有微小的圆弧过渡，顶部的定位凹点是方向识别的关键结构，建模时要准确放置在第一引脚对应的边角位置，这个凹点的直径和深度也要符合行业通用规范，方便SMT设备的视觉系统识别器件方向，避免贴装时引脚错位。很多工程师在做这类封装建模时，只关注本体和引脚的外形尺寸，忽略了器件底部与PCB表面的间隙，这个间隙是回流焊时焊锡挥发气体排出的通道，间隙过小会导致气体无法排出形成气孔，间隙过大则会让引脚在焊锡熔融时出现下沉偏移，0.8mm引脚间距的LQFP封装，底部间隙通常控制在0.15-0.2mm之间，建模时要把这个安装边界预留出来。从应用场景来看，这类封装的器件大多布置在PCB的核心功能区，周边要预留0.5mm以上的器件禁布区，避免和周边的阻容件出现干涉，同时在做整机结构的堆叠设计时，器件上方的壳体间隙要预留至少0.3mm，防止装配时压损器件本体。引脚的厚度建模也不能忽视，0.8mm间距的LQFP引脚厚度通常在0.15-0.2mm之间，引脚宽度在0.3-0.4mm，这个尺寸直接对应PCB焊盘的设计宽度，焊盘过宽会导致相邻引脚桥接，焊盘过窄则会降低焊接强度，建模时的引脚尺寸精度要和实际器件的公差范围匹配，才能给后续的PCB设计提供准确的参考。另外，这类塑封器件的本体是环氧树脂材质，建模时不需要做内部的晶圆结构，只需要准确还原外部的安装尺寸和定位特征即可，因为结构设计阶段只需要考虑器件的安装干涉、焊盘匹配、治具适配这些外部因素，内部结构不会影响整机的结构布局。在做汽车冲压模具相关的电子嵌件注塑设计时，这类封装的三维模型还能用来模拟注塑时的器件定位，提前预判塑封料流动对器件引脚的冲击，避免注塑后引脚出现变形偏移，很多车载控制模块的PCB是嵌在注塑壳体里的，建模时准确的器件尺寸能帮助设计合理的定位柱和避让槽，减少后续试模的修改次数。
