DSUB HD15公头连接器及配套外壳结构

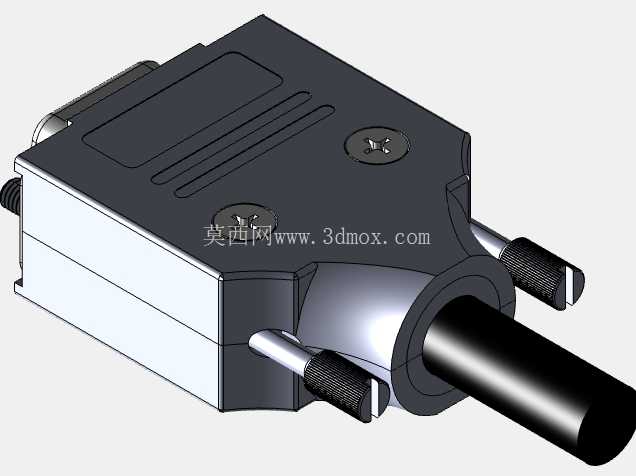

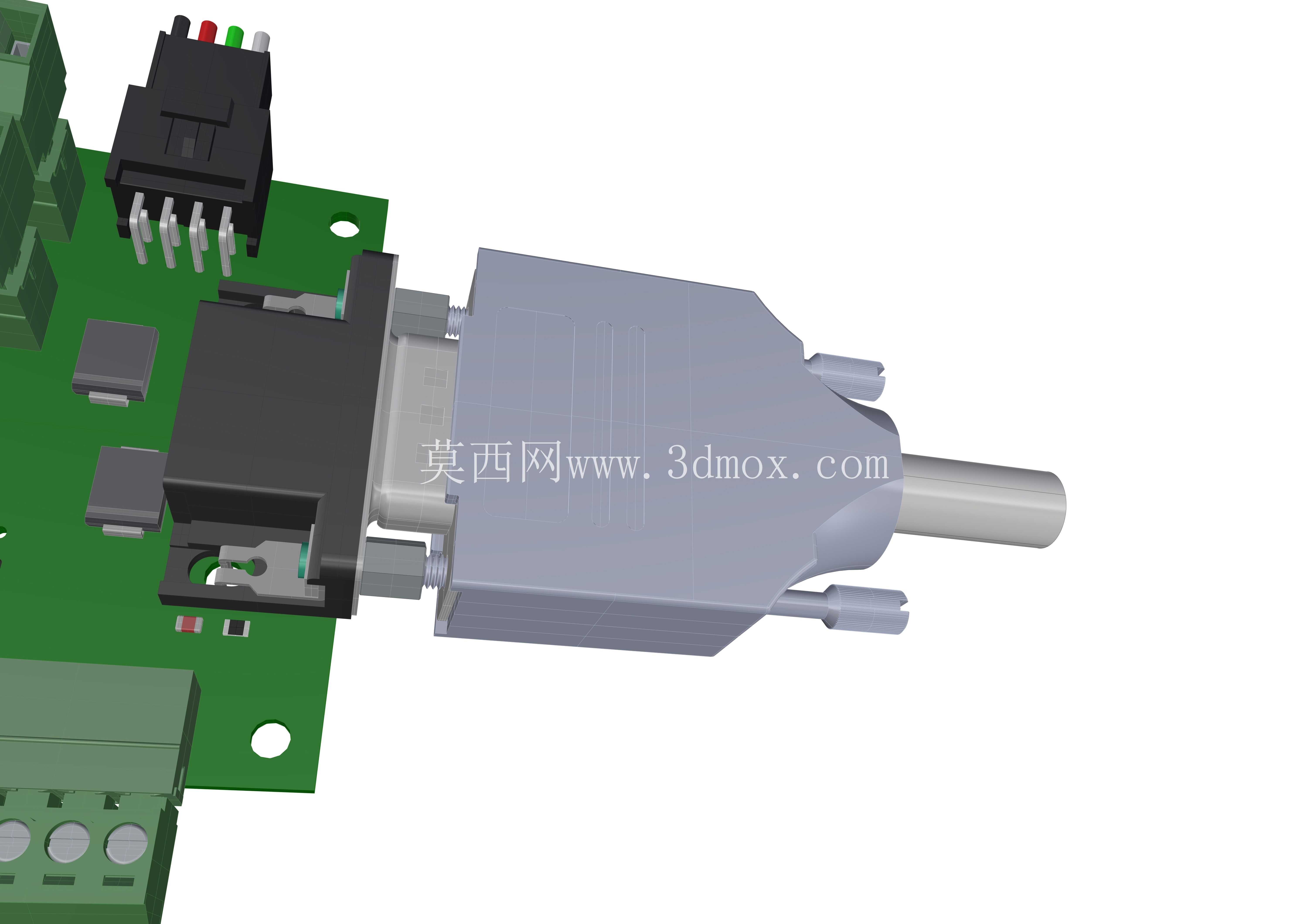

在车载电子控制单元、工业工控板卡、测试测量设备的板端连接场景中，HD15规格的D-SUB公头连接器是实现多针信号稳定传输的常用接插件，这套结构包含公头插针主体与配套的金属屏蔽外壳，可直接完成板端焊接与线缆端的压装固定，满足高密度信号传输的屏蔽与机械防护需求。从实际装配逻辑来看，该公头插针采用15针高密度排布，针脚间距符合D-SUB连接器的通用标准，插针伸出端长度适配常规1.6mm厚度PCB的波峰焊工艺，焊接后插针与PCB焊盘的结合强度可满足车载场景下的振动耐受要求，避免长期颠簸后出现虚焊脱针问题。配套的外壳采用锌合金压铸成型的结构设计，外壳内壁预留屏蔽层压接位，装配时可将线缆的屏蔽层与外壳紧密压合，实现360度电磁屏蔽，降低工业现场强电磁干扰对传输信号的影响，避免信号失真、丢包等问题。外壳与公头主体的配合采用卡扣加螺丝锁紧的双重固定结构，公头主体两侧的固定螺柱可与外壳上的定位孔精准对位，装配时先通过卡扣完成预定位，再拧紧两侧的固定螺丝，可避免长期使用后外壳松动、接插件移位的问题，同时外壳尾部设计有锥形线缆出线口，可适配不同线径的多芯屏蔽线缆，出线口处预留的应力释放结构可缓冲线缆弯折时对接线端的拉力，避免线缆芯线与插针焊接处被拉断。从安装边界来看，该公头连接器焊接到PCB上后，公头插合面突出PCB板面的高度适配常规工控机箱的面板开口尺寸，面板安装时可通过公头两侧的固定螺丝与机箱面板锁紧，保证插合后的连接强度，外壳整体的外形轮廓无尖锐凸起，装配时不会刮伤线缆绝缘层，也不会与PCB上周边的电容、电阻、接线端子等元器件产生干涉，设计时已经预留了足够的安全间隙，即使是布局密度较高的工控板卡，也能顺利完成装配。在实际选型应用中，这类HD15公头连接器常被用于车载诊断接口、工控机视频信号输出接口、数据采集卡的信号输入接口，既可以传输低频的开关量、模拟量信号，也能满足VGA类视频信号的传输带宽要求，配套的金属外壳除了屏蔽作用外，还能为内部插针提供物理防护，避免外力磕碰导致插针弯折、偏移，提升接插件的整体使用寿命。从结构设计的细节来看，公头插针的根部设计有绝缘塑封基座，基座采用耐高温的工程塑料注塑成型，可耐受波峰焊时的高温冲击，不会出现基座融化、插针移位的问题，基座上的插针定位孔精度控制在0.02mm以内，可保证公头与母头对插时每根插针都能精准对位，避免插针顶弯、接触不良的问题。外壳的表面采用镀镍处理，既提升了外壳的防锈耐腐蚀能力，也能进一步优化电磁屏蔽效果，同时镀镍层的硬度较高，可避免多次插拔后外壳表面出现磨损、氧化的问题，保证长期使用后的接触可靠性。在三维建模过程中，这套结构完整还原了插针的排布位置、外壳的卡扣结构、固定螺柱的螺纹规格、出线口的锥度细节，可直接用于PCB布局的干涉检查、机箱面板的开口设计、装配工艺的模拟验证，帮助结构工程师在设计阶段就完成接插件的选型匹配，避免后期打样时出现安装干涉、尺寸不匹配的问题，缩短产品的开发周期。针对车载应用场景，这套结构的抗振动设计完全符合车载电子设备的相关测试标准，在随机振动、冲击测试条件下，接插件的接触电阻变化量控制在极小范围内，不会出现信号中断的问题，同时外壳的密封结构可阻挡日常使用中的灰尘、水汽进入接插件内部，避免插针氧化导致的接触不良，适合在复杂的车载工况下长期稳定工作。
