手持角磨机工业级结构设计方案

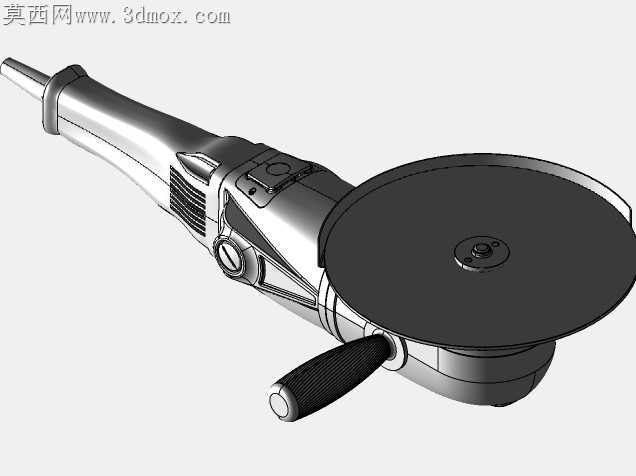

车间手持打磨作业里，角磨机长时间高负载运转的握持震手、侧柄松脱、护罩错位是一线操作工反馈最多的问题，这套结构设计从加工适配的角度逐一对应解决这些现场痛点。机身握持段的曲面不是单纯做流畅外观，每一处弧度都匹配戴劳保手套的握持轮廓，壳体壁厚在电机舱位置做了1.2mm的加厚处理，对应压铸件成型时的进料流道走向，避免薄壁处出现冷隔、砂眼，后续机加工定位基准选在输出轴轴承座的同轴端面，一次装夹就能完成轴承孔、输出轴安装位的精加工，把同轴度公差控制在0.02mm以内，从根源减少高速运转时的径向跳动。侧辅助手柄的连接螺纹做了三圈加深的牙型处理，装配时配合厌氧胶填充，即便长时间承受12000转的高频振动，也不会出现螺纹滑牙、手柄松脱的隐患，手柄表面的防滑纹理不是均匀排布的滚花，靠近握持端的纹理深度做到0.8mm，根部衔接处纹理收浅到0.3mm，既保证戴手套时的摩擦力足够，又不会因为纹理过深积攒打磨产生的金属碎屑。砂轮片的压紧法兰做了下沉式的定位台阶，安装时砂轮片能自动卡入同轴位置，不需要反复调整对中，法兰边缘做了15度的倒角，避免压紧时应力集中压裂砂轮片。机身上的调节旋钮位置选在拇指自然搭靠的区域，旋钮表面做了防滑的凸点，戴厚手套也能单手完成锁止操作，开关拨片的行程做了3mm的冗余设计，避免打磨时碎屑卡滞导致开关无法复位。机身尾部的进风口格栅做了斜向的导流角度，既能保证电机散热的进风量，又能阻挡打磨产生的大颗粒铁屑飞入电机舱，减少碳刷的异常磨损。输出轴端的防尘密封圈采用双唇口结构，内层阻挡轴承润滑脂溢出，外层阻挡磨削粉尘进入轴承腔，把轴承的日常维护周期拉长三倍。所有壳体的合模缝都选在握持时不会接触到的侧面位置，合模线的预留加工余量控制在0.15mm，后续抛光处理时能快速去除合模痕迹，不会在握持面留下硌手的凸起。侧手柄的安装位在机身齿轮箱的侧面，受力点直接落在齿轮箱的金属壳体上，而不是塑料机壳上，大角度施压打磨时不会出现机壳开裂的问题。
