多色4毫米面板安装香蕉接线端子

电工实训台、测试电源面板上的香蕉插座，最容易出问题的就是频繁插拔后的接触松垮，还有拧固时跟转导致的内部接线松脱。这套4毫米规格的香蕉端子，在固定片的结构上做了针对性调整，侧边伸出的带孔安装耳不是简单贴在绝缘基座底部，而是做了0.3毫米的下沉卡位，嵌进基座对应的卡槽里，面板螺母拧紧时，金属基座不会跟着螺母转动，不用额外伸手到面板背面扶着固定，装配效率能提不少，也不会因为跟转扭断内部焊好的导线。

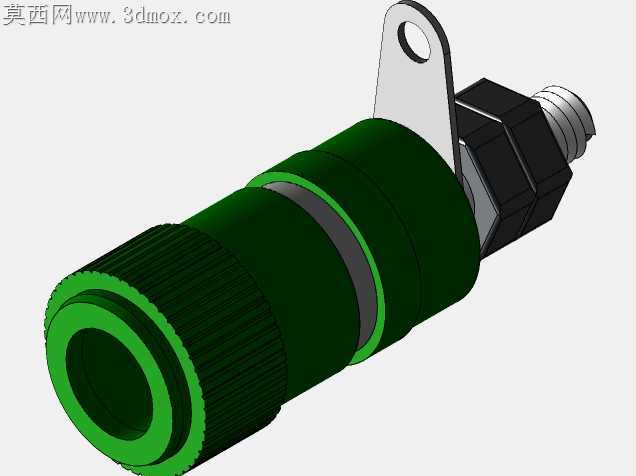

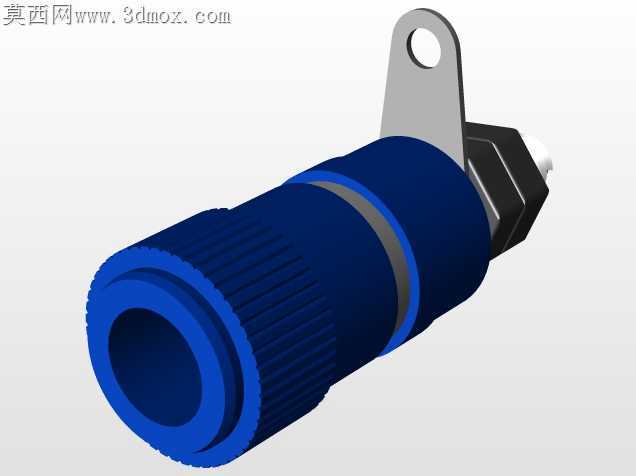

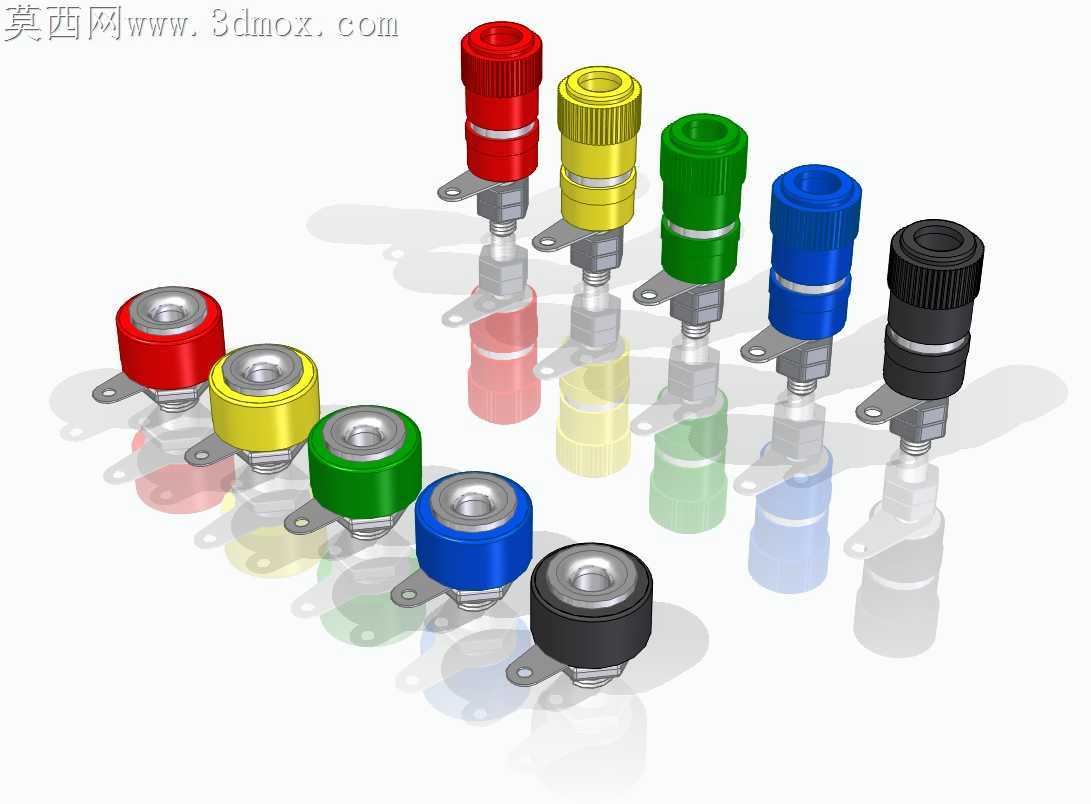

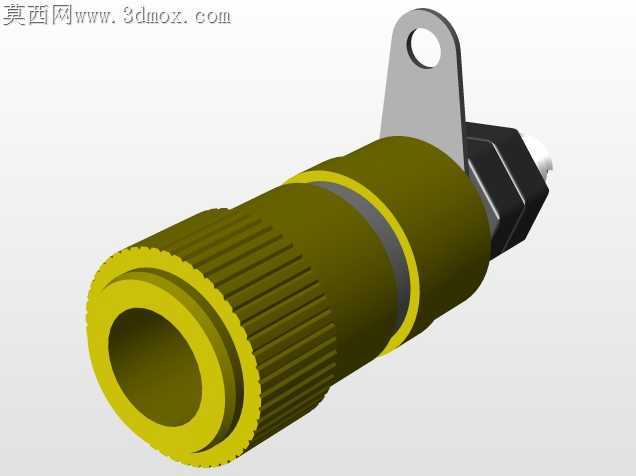

绝缘帽的滚花深度做了微调，不是市面上那种浅到打滑的细纹，0.4毫米的齿深刚好能让手指捏着拧动接线螺丝，又不会因为齿太尖锐划手。不同颜色的绝缘帽和基座做了防呆卡位，颜色标识圈卡进绝缘帽的环槽里，不会因为长期插拔摩擦把色圈蹭掉，后期检修时一眼就能对应相线、地线或者不同测试回路，不用挨个测通断。

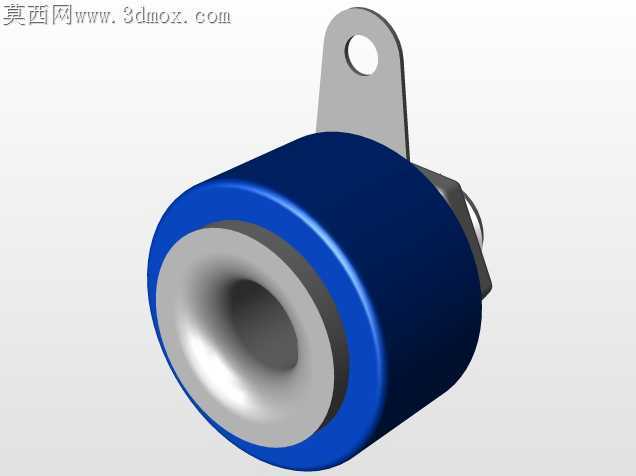

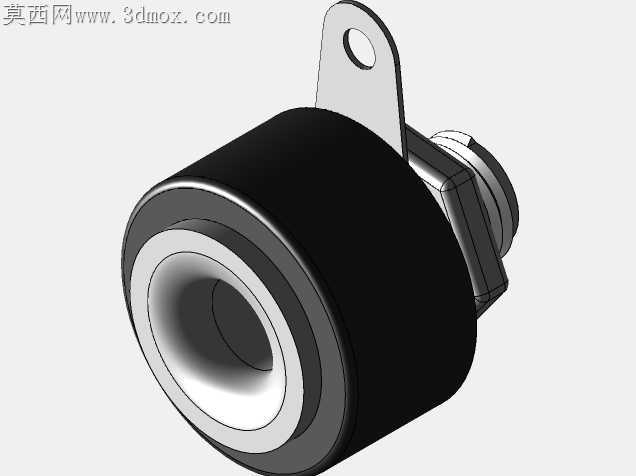

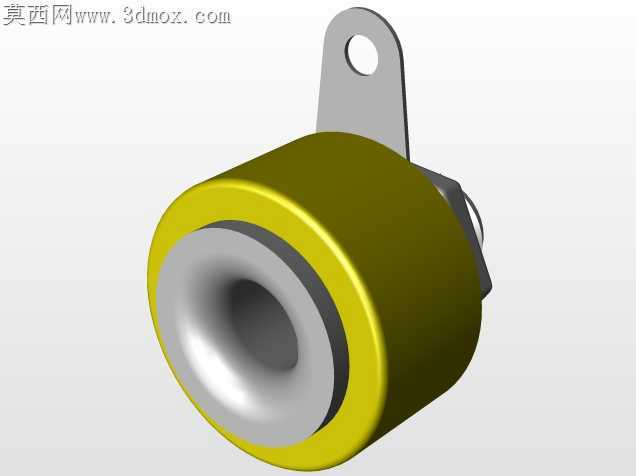

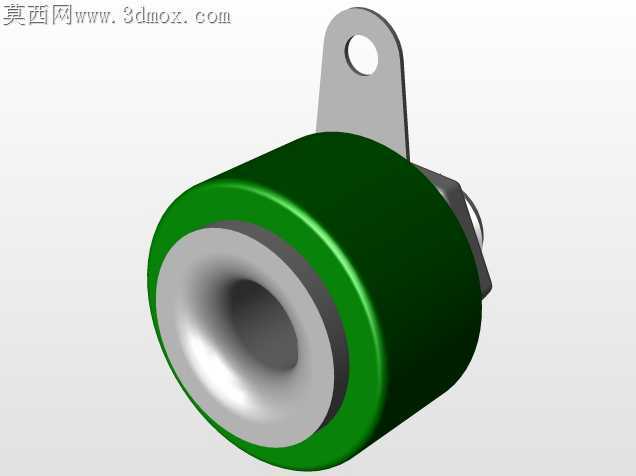

插合端的金属帽做了圆弧收口，不是锋利的直切边，插头插入时不会刮伤香蕉插头的弹性接触片，长期插拔后接触电阻不会飙升。尾部的接线螺丝位置做了沉台设计，导线插进去后螺丝顶紧的位置刚好在导线线芯的中心区域，不会因为拧螺丝把线芯挤到旁边造成虚接，多股软线接好后拽拉也不会脱线。

不同颜色的端子金属部件尺寸完全一致，不用针对不同颜色单独开模具，加工时只需要更换绝缘部分的色母料，品控一致性更容易保证。安装耳的开孔位置做了微小的偏移容错，面板开孔位置有0.2毫米以内的偏差时，也能顺利把端子装进去，不会因为孔位差一点就装不上，现场装配时不用反复扩孔调整。

绝缘基座的过渡圆角做了加大处理，装在面板上不会有突兀的锐边，日常操作碰到也不会划伤手。金属插套的内壁做了三段式的接触凸点，香蕉插头插入后三个位置同时抱紧，不会因为插头轻微偏斜就出现接触不良，大电流通过时也不会因为局部接触面积小发热烧蚀端子。
