MFR50系列1/2W直插碳膜电阻结构设计

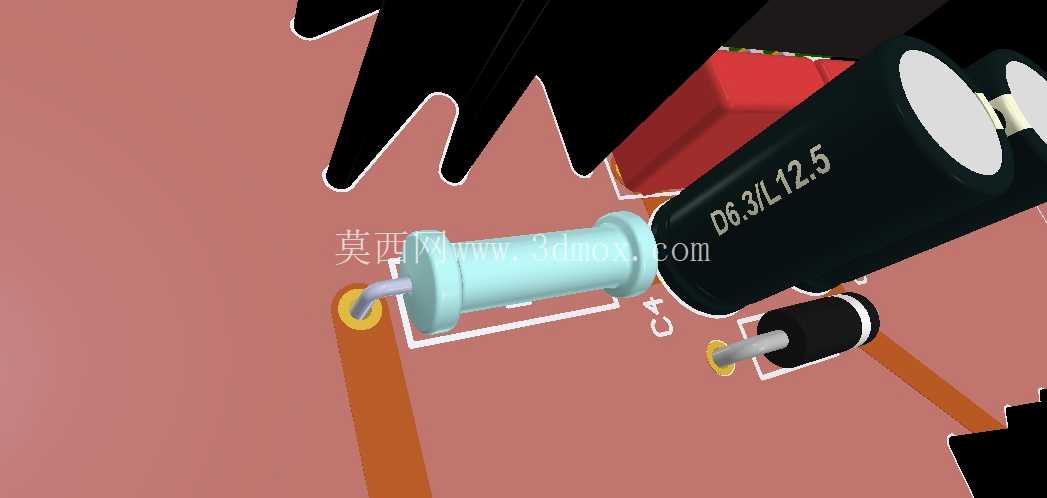

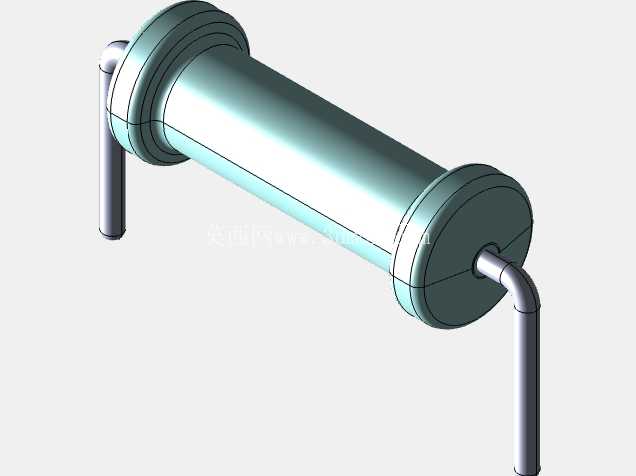

在消费类电子、工业控制板卡、汽车低压电控模块的PCB布局工作中，直插电阻是最常用的被动元器件之一，本次拆解建模的MFR50系列1/2W功率电阻，是国巨体系里用量极大的通用规格，适配波峰焊、手工补焊等多种焊接工艺，在电源回路限流、信号分压、上拉下拉配置、阻抗匹配等场景下都有稳定表现。做这类元器件三维建模的时候，首先要抓准安装边界的尺寸公差，不能只看标称值做理想化建模——很多新手建模时容易把引脚直径、本体长度做的过于理想化，实际导入PCB装配干涉检查时就会出问题，要么引脚穿不过焊盘孔，要么本体和相邻的铝电解电容、接插件、二极管产生空间干涉。这款电阻的本体是轴向圆柱结构，直径控制在5mm公差带内，本体有效长度9mm，两端的金属帽和本体是过盈压装结构，建模时要把金属帽的凸台细节做出来，不能直接用一个圆柱拉通，不然做装配爆炸图的时候没法拆分零件，做热仿真的时候也没法区分不同材质的热传导参数。引脚部分是镀锡铜包钢线，直径0.55mm，从本体金属帽中心引出，成型的时候要注意引脚的打弯位置，常规卧式安装时，引脚打弯处距离金属帽端面要留至少1mm的应力释放距离，不能直接贴着金属帽根部折弯，不然实际生产时弯脚工序容易把金属帽顶松，造成电阻内部接触不良，长期在振动环境下工作会出现阻值漂移甚至开路的问题。引脚的节距是12.5mm，这个尺寸是和标准2.54mm网格PCB的焊盘孔位匹配的，建模时两个引脚的中心距要严格控制在公差范围内，偏差不能超过0.1mm，不然生成的STEP文件导入Altium或者SolidWorks PCB装配时，会出现引脚和焊盘错位的问题，给结构评审带来不必要的麻烦。从设计思路上来说，这类通用直插电阻的建模不需要做过于复杂的内部细节，比如内部的碳膜层、陶瓷基体的内部结构不需要建模，只需要把外部装配需要的所有轮廓特征做准确就够了——毕竟在整机结构设计里，电阻属于板上安装的外购件，建模的核心目的是做空间干涉检查、整机BOM可视化、装配工艺模拟，不是做电阻本身的生产工艺设计。实际选型应用的时候，1/2W的功率等级要留足余量，不能满负荷跑在额定功率下，尤其是在密闭机箱、高温环境下的板卡，要按降额系数0.5~0.6来选，也就是实际功耗不超过0.25~0.3W，不然电阻长期过热会加速老化，阻值漂移超出精度范围，严重的还会出现本体烧黑、引脚脱焊的故障。在PCB布局的时候，卧式安装的电阻要尽量顺着板卡的过炉方向摆放，减少波峰焊时的阴影效应，避免出现虚焊；如果是竖直安装的场景，要注意电阻本体的高度不能超过周边器件的限高要求，比如靠近机箱盖板、连接器屏蔽壳的位置，要提前核对安装空间，避免组装时本体被压裂。另外建模的时候要给引脚预留焊接后的焊锡圆角空间，不要把引脚和焊盘做的完全贴合，实际焊接后焊锡会在焊盘位置形成1mm左右的圆角，做干涉检查的时候要把这个工艺余量算进去，不然模拟装配没问题，实际生产后会出现和相邻器件间距不足的问题。很多结构工程师在做板卡建模时，容易忽略这类小功率电阻的空间占位，觉得器件小随便放，实际产品组装时经常出现电阻和线束、结构筋位、相邻大体积电容碰在一起的问题，尤其是在高密度PCB上，器件间距本来就小，一个尺寸偏差就可能导致整板装配不合格，所以这类通用元器件的三维模型，尺寸精度的优先级远高于外观细节的还原度。这款电阻的本体表面是哑光阻燃漆层，建模时外观上只需要把标识印刷的位置留出来就行，不需要把丝印内容做的过于精细，除非是做产品宣传级的渲染图，不然常规工程应用的模型，简化非装配特征可以大幅降低装配体的文件大小，提升大装配体的打开和运算速度。引脚的伸出长度也要按实际应用场景做配置，常规板厚1.6mm的PCB，引脚伸出焊盘的长度控制在1~1.5mm就够了，太长的话剪脚工序费工时，还容易和背面的器件、屏蔽罩短路，太短的话焊锡浸润不足，焊接强度不够。在做三维模型的装配约束时，要把电阻的安装基准设在两个引脚的中心轴线上，不要以本体圆柱面做基准，因为本体和金属帽之间可能存在微小的同轴度偏差，以引脚为基准更符合实际焊接后的定位状态，干涉检查的结果也更贴近真实装配情况。
