丹佛斯KP5系列压力开关结构设计

在制冷机组、工业液压回路、压缩空气系统的压力管控环节，压力开关是不可或缺的联锁保护与阈值触发元件，这款KP5系列压力开关的三维结构还原，完全围绕现场安装与功能实现的实际需求搭建。从实际应用场景来看，这类压力开关常部署在制冷压缩机的高低压侧管路、小型液压站的压力输出端、空压机的储气罐端，当管路压力超出设定阈值时触发触点动作，切断或接通控制回路，避免系统因压力异常出现管路爆管、压缩机过载、密封件击穿等故障。

从功能特性层面拆解，这款压力开关采用SPDT单刀双掷触点结构，可同时接入高压报警与低压报警两路控制信号，复位方式为自动复位，当系统压力回归设定区间后无需人工干预即可恢复回路导通，适配无人值守的连续运行设备。压力调节区间覆盖8bar到32bar的高压侧管控需求，压差调节范围在1.8bar到6bar之间，可根据不同系统的压力波动特性调整动作回差，避免压力在阈值附近波动时触点频繁跳变引发的设备误动作。外壳防护等级达到IP44，可阻挡直径大于1mm的固体异物侵入，同时抵御各个方向的飞溅水滴，适配机房、车间等常规工业安装环境，最大可承受35bar的瞬时压力冲击，避免系统压力尖峰造成开关本体损坏。

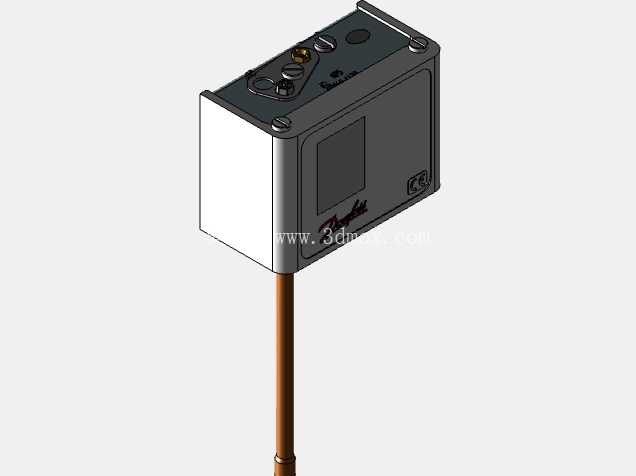

在结构设计思路上，模型完全还原了实物的装配逻辑：顶部的调节旋钮区域设置了两个调节螺钉，分别对应压力阈值设定与压差设定，旋钮外侧设置透明防护盖，既避免日常运行中灰尘堆积影响调节操作，也防止无关人员误碰改动参数。主体外壳采用矩形盒式结构，边角做圆弧过渡处理，壳体侧面预留标识刻印区域，清晰标注产品参数与认证标识，底部引出的压力连接端采用焊接式ODF接口，适配1/4英寸管径的管路连接，连接端与壳体之间做密封压合处理，避免压力介质泄漏进入壳体内部影响电气触点性能。接线区域设置在壳体侧面，预留标准接线端子空间，接线完成后可通过壳体上的固定孔安装外盖，实现接线区域的防护。

从安装边界与尺寸适配角度看，这款压力开关的整体外形为紧凑型矩形结构，安装时可通过壳体背部的两个固定螺钉孔直接固定在设备面板或支架上，也可通过连接端直接螺纹固定在管路接头上，无需额外的安装转接件。底部引出的连接管长度预留了足够的操作空间，安装时无需过度弯折管路即可完成对接，整体安装占用空间小，适配紧凑型设备的内部布局需求。建模过程中对所有装配间隙做了还原，包括调节旋钮与壳体的配合间隙、上盖与底座的扣合间隙、接线端子的排布空间，完全匹配实物的装配公差要求，可直接用于设备布局的干涉检查、安装模拟以及维修拆解演示。在进行设备三维布局时，可直接调用该模型核对安装空间，确认压力连接口的朝向、接线区域的操作空间是否满足现场布线与维护需求，避免实际安装时出现空间不足、接口朝向错误导致的管路弯折、接线困难等问题。
