车载微型电动水压泵结构设计

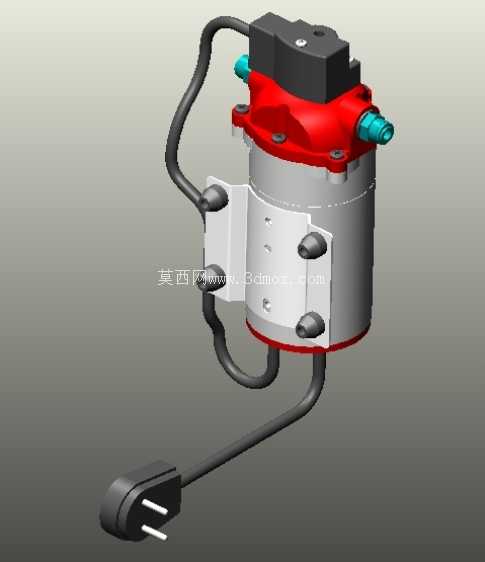

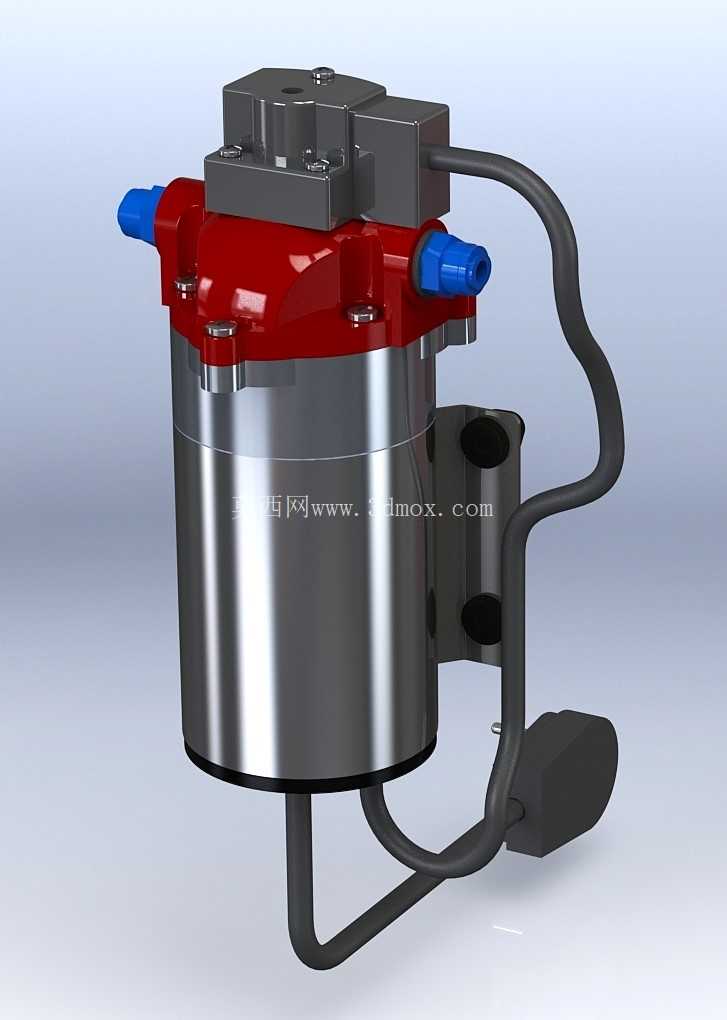

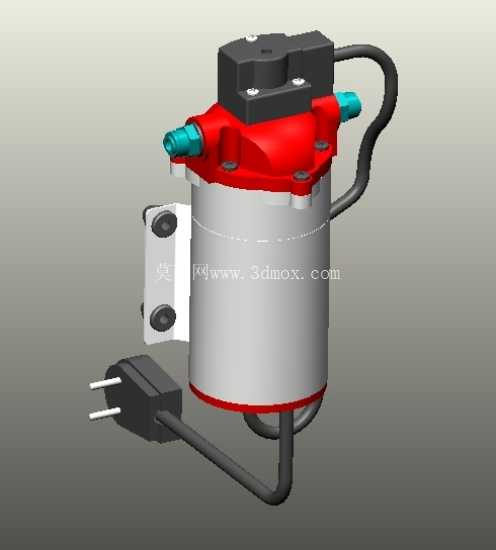

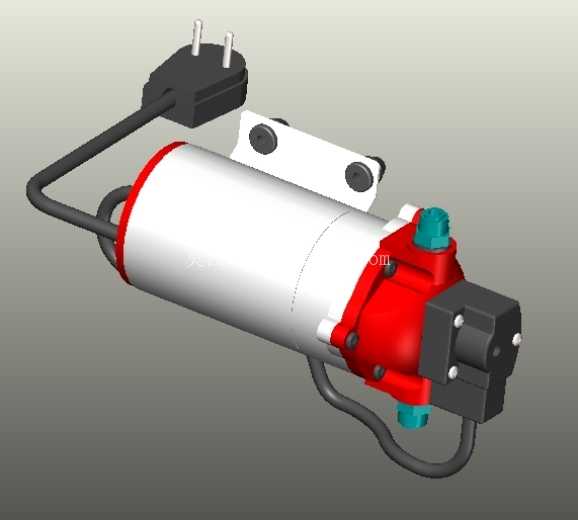

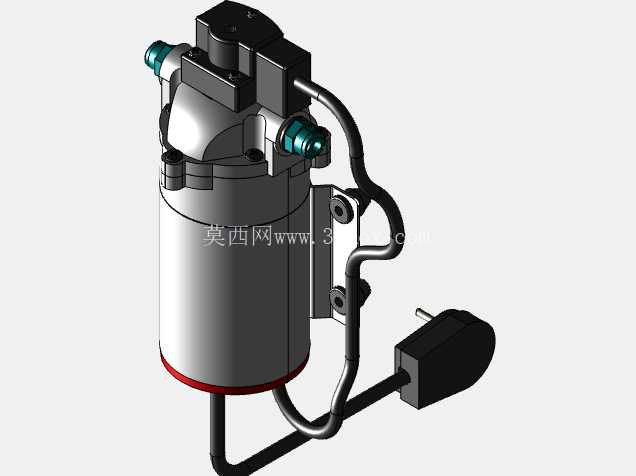

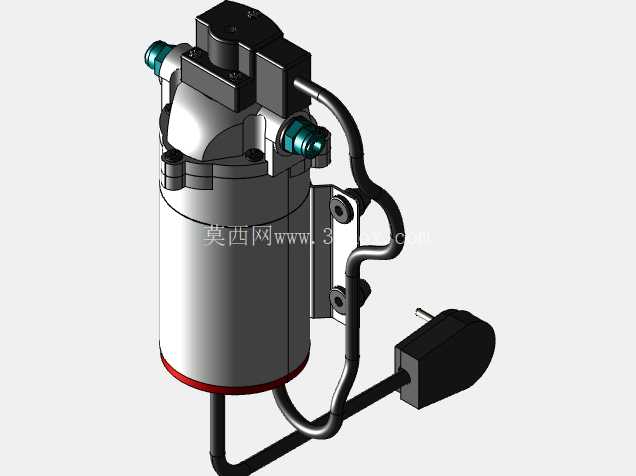

这款电动水压泵的三维结构还原，完全围绕车载流体输送场景的实际使用需求搭建，日常适配乘用车冷却回路辅助增压、风窗洗涤系统供液、小型车载液压支路动力供给这类工况，也可拓展到小型移动式喷淋设备、便携清洗装置的动力端配套。从结构拆解来看，上部的阀组集成块采用硬质合金压铸壳体，内部整合了进出液单向阀结构与压力过载溢流通道，红色的密封端盖通过周向均布的内六角螺栓与下部泵腔筒体连接，密封面预压丁腈橡胶O型圈，可耐受1.2MPa以内的持续工作压力，避免高压工况下的渗漏问题。中部的不锈钢筒体为泵腔主体，壁厚控制在1.5mm，既保证腔体刚性，又控制整体重量，筒身侧面预留的两个安装耳座带橡胶减震衬套孔，安装时可通过卡箍或螺栓直接固定在车身钣金支架上，安装孔中心距适配主流车载附件的安装间距，无需额外改制支架。进出液接口采用快插式蓝色塑料接头，适配内径8mm的尼龙流体管路，接头内置止退卡簧与密封胶圈，插装后无需额外打胶或卡箍紧固即可达到密封要求，适合车载装配线的快速作业需求。侧面引出的弯管为压力反馈通道，连接到下部的压力传感模块，可实时采集泵腔出口压力，匹配车载ECU的启停控制逻辑，当系统压力达到设定阈值时泵体自动断电停机，避免持续运转造成的过热与能耗浪费。设计过程中特意将电气接线端与流体通道做了物理隔离，接线端位于阀组块上部的密封仓内，流体通道全部集中在泵体下半部分，即使出现密封件渗漏，液体也不会顺着结构流到电气接插件位置，降低车载工况下的短路风险。泵体整体的外形轮廓做了圆角过渡处理，没有尖锐凸起，避免车辆行驶振动过程中磕碰周边线束或管路，附带的安装支架采用冲压钢板弯折成型，表面做电泳防锈处理，可适应底盘附近的潮湿、溅泥等恶劣使用环境。从安装边界来看，泵体总高度控制在120mm以内，最大直径85mm，附带管路后的整体外伸尺寸不超过150mm，可布置在发动机舱的边角空位、翼子板内侧等狭小安装空间，不会与周边的发动机附件、线束管路产生运动干涉。内部的叶轮结构采用离心式与容积式结合的复合结构，低转速下即可建立足够输出压力，相比普通离心式水泵，在小流量高压力的工况下效率提升30%左右，匹配车载12V直流供电即可驱动，无需额外升压电路。进出液口的朝向可根据安装需求在装配时调整角度，松开阀组块的固定螺栓即可旋转上部阀组的方向，适配不同车型的管路走向，减少管路弯折造成的流阻损失。泵体底部的减震垫采用丁基橡胶材质，可过滤泵体运转时产生的高频振动，避免振动传递到车身钣金产生车内噪音，实测怠速工况下的振动传递率低于15%，不会对驾乘舒适性造成明显影响。
