外啮合液压齿轮泵NX装配及运动仿真结构

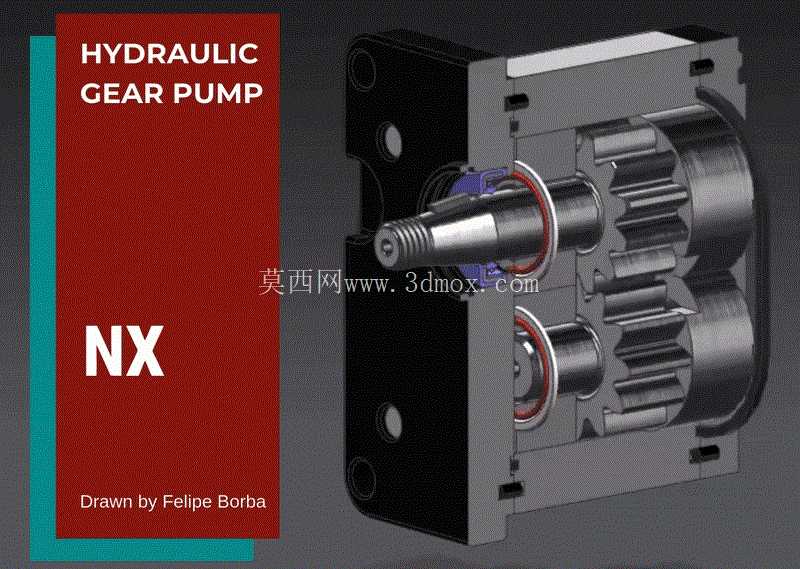

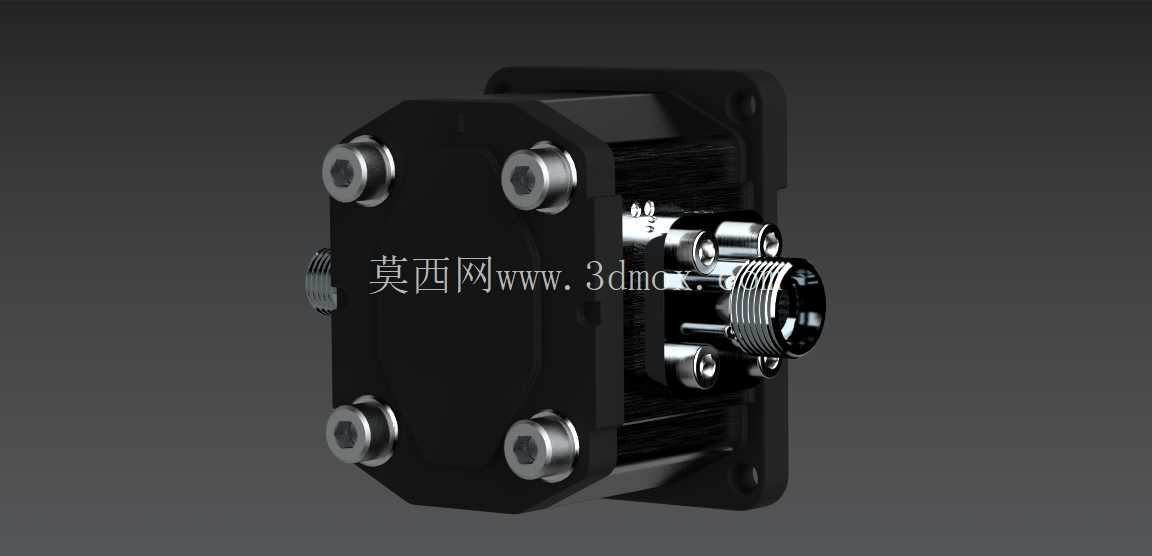

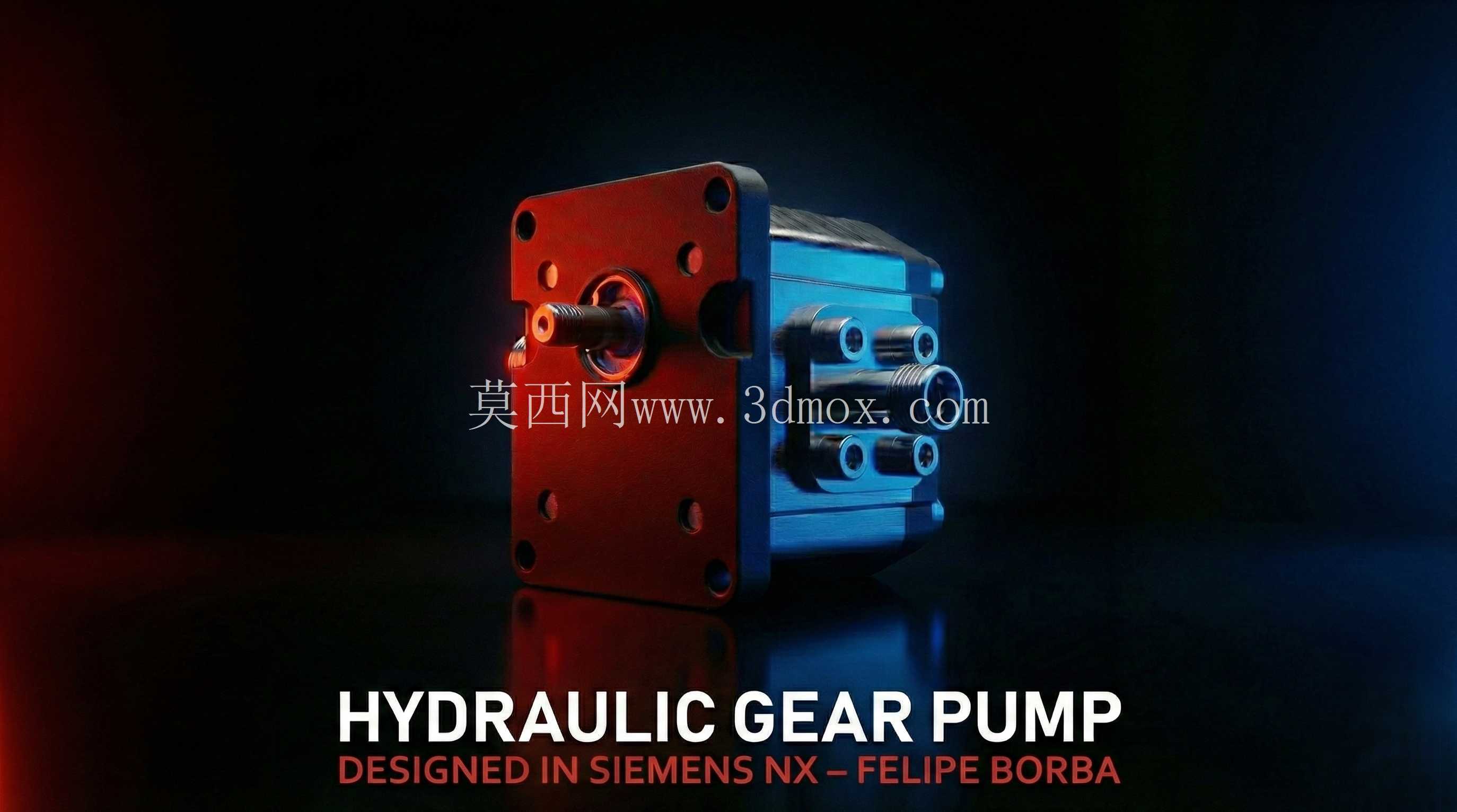

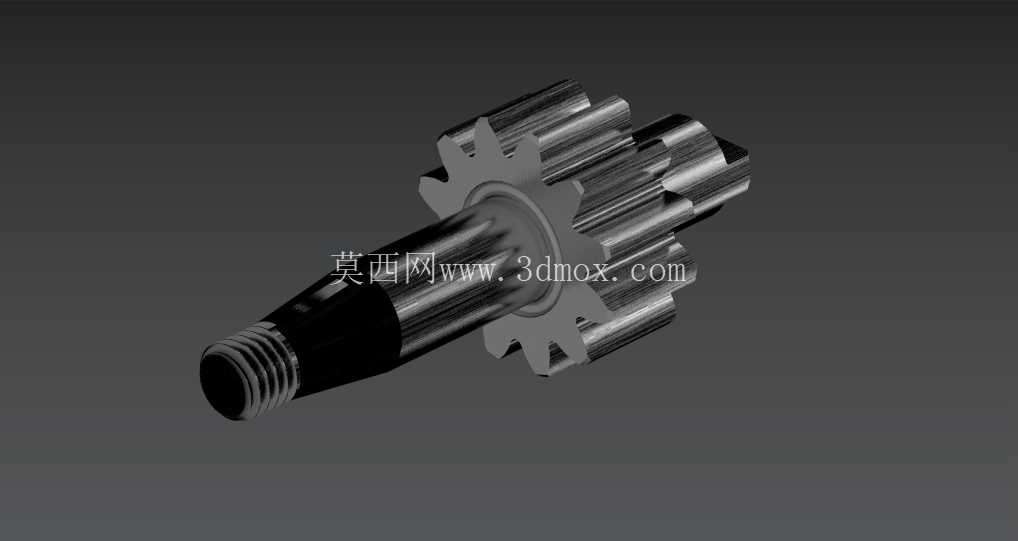

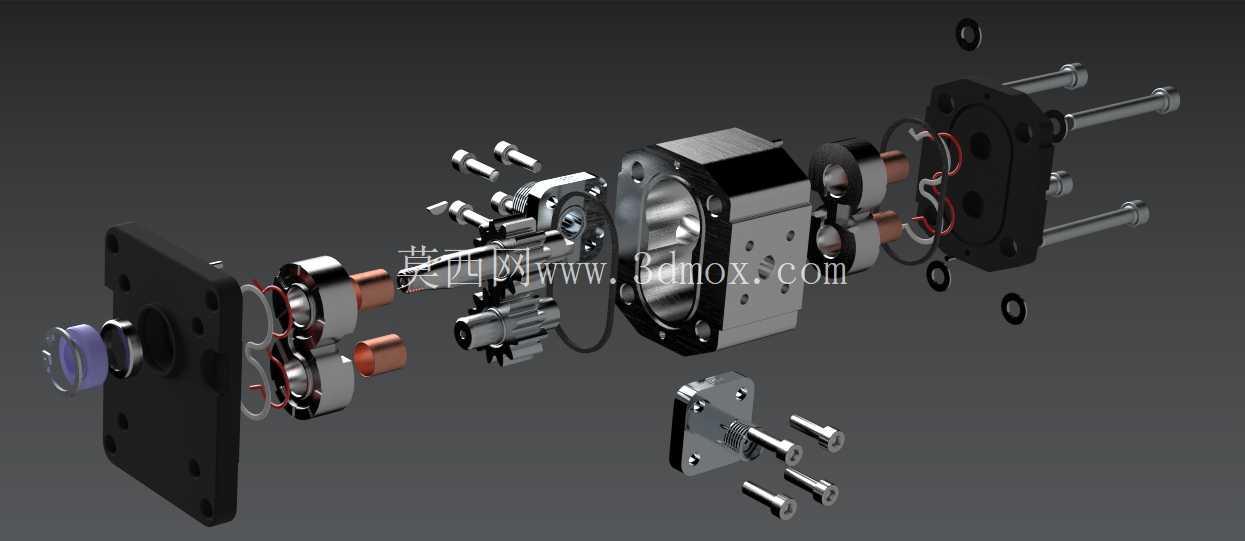

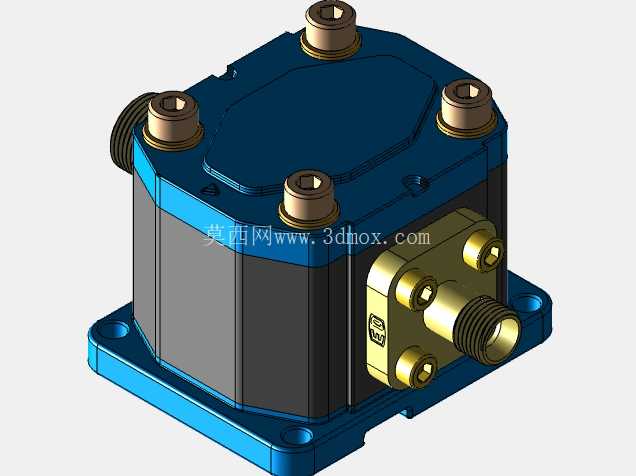

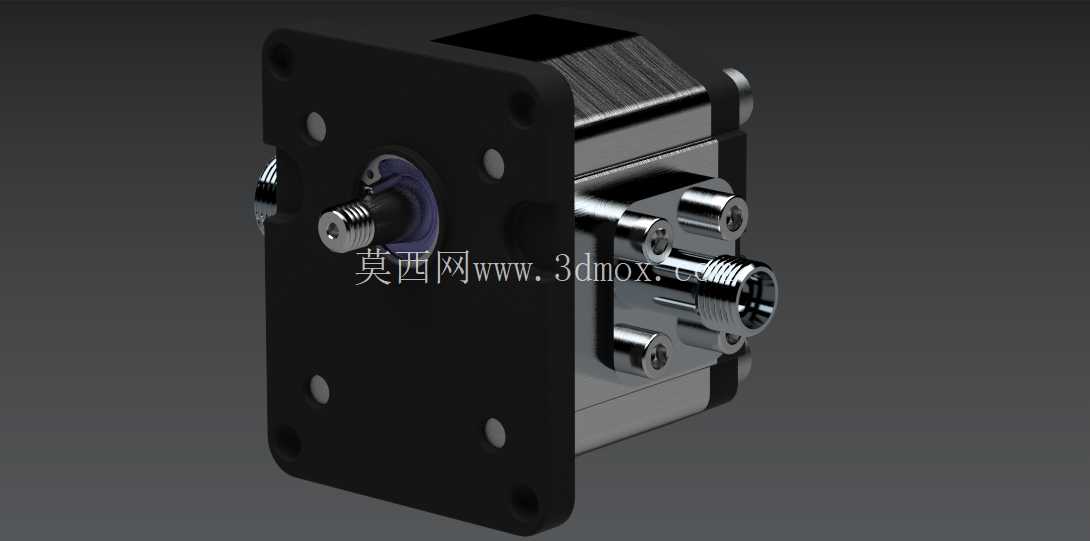

外啮合齿轮泵作为液压系统里最经典的动力元件，在农业机械的液压悬挂、建筑设备的顶升机构、工业动力装置的压力供给回路里都有极高的装机占比，这类泵靠一对参数匹配的齿轮啮合形成密闭容积变化完成吸压油，结构简单、抗污染能力强，是中低压液压回路里的首选动力单元。这套三维结构完整还原了外啮合齿轮泵的全部内部构成，从轴端密封、前盖、泵体外壳、后盖到内部的齿轮副、支撑结构、密封间隙都做了精准的几何还原，建模过程中严格遵循齿轮啮合的几何约束，模数2.5、齿数12、30度压力角的齿轮副在啮合过程中无卡滞、无侧隙超差问题，轴与齿轮的配合位置对应半圆键的安装槽做了精准切除，保证装配时键连接的定位精度，避免实际装配中出现键槽错位、轴孔配合过盈量不符的问题。做这类泵的结构设计时，首先要考虑的是内部泄漏的控制，齿轮端面与前后盖的间隙、齿轮齿顶与泵体内腔的间隙、齿轮啮合处的接触间隙是三大泄漏路径，建模时特意对这些间隙区域做了单独的几何分层，方便后续做流体仿真时单独提取间隙流域，分析不同间隙值下的容积效率变化，给实际加工的公差选择提供参考。从安装边界来看，泵体外壳的安装孔位、轴伸端的尺寸、进出油口的法兰连接尺寸都遵循通用液压泵的安装规范，能直接匹配现有液压回路的安装接口，不需要额外做转接件设计，选型时可以直接核对安装尺寸完成替换。这套结构还做了完整的运动仿真设置，通过运动耦合约束模拟齿轮的啮合传动，能直观展示泵运转过程中吸油腔容积增大、压油腔容积减小的整个过程，还能做分解视图动画，把每个零件的装配顺序、配合关系清晰展示出来，不管是给新入行的结构工程师做液压元件结构培训，还是给设备运维人员做泵体拆装演示，都能提供直观的三维参照。很多工程师在做液压系统选型时，往往只关注额定压力、流量这些宏观参数，忽略了泵内部的流道走向、齿轮啮合的卸荷槽设计，这套模型里特意把卸荷槽的位置、尺寸做了精准还原，能清晰看到卸荷槽如何将齿轮啮合困油区的油液引导至压油腔，避免困油现象带来的压力脉动和噪声问题，这也是实际产品设计中很容易被忽略的细节，很多仿制的齿轮泵噪声大、寿命短，核心问题就是卸荷槽的位置和尺寸设计不合理。从结构强度角度，建模时对泵体的壁厚、前后盖的加强筋位置都做了等比例还原，能直接导入有限元分析软件，在额定压力工况下分析泵体的变形量、应力集中位置，验证结构设计的可靠性，避免实际使用中出现泵体开裂、端盖变形导致的泄漏问题。轴端的密封结构采用了标准的骨架油封安装位，密封槽的尺寸、倒角都遵循密封件的安装规范，能保证装配时油封不会被切边，长期运转下不会出现轴端漏油的问题。这套模型的所有零件都是参数化构建的，修改齿轮参数、泵体长度、轴伸尺寸就能快速衍生出不同流量规格的齿轮泵结构，能大幅缩短同系列产品的设计周期，不需要从零开始重新建模，只需要调整对应参数就能完成新规格产品的初步设计，再通过仿真验证优化细节即可。
