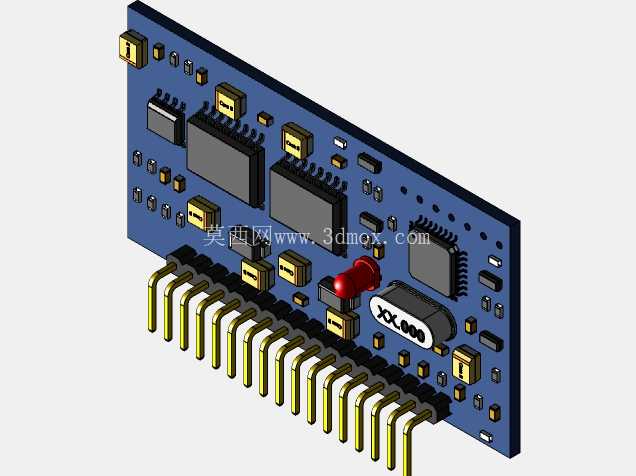

纯正弦驱动板电路结构三维设计

这款纯正弦驱动板的三维结构设计，核心围绕电力电子控制场景的实际装配需求展开，在逆变电源、小型离网发电系统、车载逆变供电设备中，这类驱动板承担着将直流电能转换为标准正弦波交流电能的核心控制功能，直接决定输出电能的波形质量与带载稳定性。从结构布局来看，板载元件的排布充分考虑了强电信号与弱电控制信号的隔离需求，功率回路相关元件集中布置在板体一侧，控制芯片、信号采样元件布置在另一侧，避免大电流走线对微弱控制信号产生电磁干扰，这也是电力电子类PCB结构设计中需要优先考量的要点。板体边缘设置的双排直插排针，是整板与外部功率主回路、供电回路、信号反馈回路连接的核心接口，排针的引脚间距采用行业通用的2.54mm标准间距，引脚长度预留了足够的波峰焊吃锡深度，同时兼顾了插装后与母座配合的插拔余量，安装时排针垂直于板体伸出，可直接适配标准直插槽座，无需额外转接结构。板载的多颗贴片芯片分别承担SPWM信号生成、电流采样放大、过流保护触发的功能，芯片的布置位置靠近对应信号的输入输出端，缩短高频信号走线长度，减少信号传输过程中的衰减与辐射干扰；贴片电容、电阻元件围绕对应芯片的电源引脚、信号引脚就近布置，其中电源引脚旁的去耦电容距离引脚焊盘的走线长度控制在3mm以内，最大化发挥去耦滤波效果，抑制电源线上的高频纹波。板体上设置的红色复位按键，布置在板体边缘便于操作的位置，按键的按压行程与表面高度经过匹配设计，装配后按键顶面略高于板上最高元件的高度，既避免日常装配、搬运过程中误触，又能保证需要触发复位时无需借助额外工具即可按压操作。板载的晶振元件采用卧式贴装设计，紧贴PCB板面布置，降低晶振的安装高度，同时晶振下方不走高频信号线，避免晶振的时钟信号对其他电路造成串扰。整个PCB板的外形采用规则矩形设计，四个边角预留了标准安装孔位，安装孔的孔径适配M3规格的固定螺丝，孔位周围预留了足够的绝缘间隙，避免固定螺丝与板上走线发生短路，安装孔的位置尺寸匹配通用逆变控制模块的安装位标准，可直接替换同规格的传统驱动板，无需修改设备的原有安装结构。在结构细节处理上，板上所有大功率元件的焊盘都做了加大处理，提升焊接可靠性与过流能力，大电流走线的宽度根据载流量需求做了加宽设计，同时在走线转角处采用圆弧过渡，避免尖角处的电流集中导致的长期发热老化问题。板体的厚度采用常规1.6mm的FR-4板材厚度，兼顾结构强度与布线空间需求，板上元件的最高高度控制在排针高度以下，整板装配后可直接插入对应槽位，不会与设备内的其他结构件发生干涉。这类驱动板在实际应用中，需要配合功率管、滤波电感、电容组成完整的逆变系统，其结构尺寸的紧凑性直接影响整个逆变模块的体积，本次设计中元件排布密度经过优化，在保证电气安全间隙的前提下尽可能压缩板体尺寸，适配小型化逆变设备的内部安装空间需求。
