在消费电子、车载电控、工业控制板卡的表面贴装生产线里,这类SMD封装的聚合物开关是板级电路过流保护的核心被动元件,和传统一次性熔断保险丝不同,它依托高分子基复合材料的正温度系数特性,在回路出现过流、过热异常时,能在毫秒级时间内快速提升自身阻抗,将回路电流限制在极低水平,切断故障通路,避免后端主控芯片、功率器件、走线因为过流烧毁,待故障解除、元件温度回落至正常工作区间后,又能自动恢复低阻导通状态,不需要人工更换元件,大幅降低设备售后维护成本,尤其适合无人值守的工控终端、车载分布式控制模块这类运维难度高的应用场景。

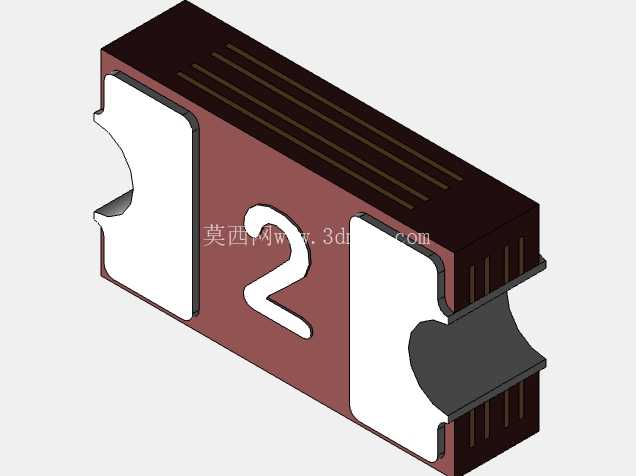

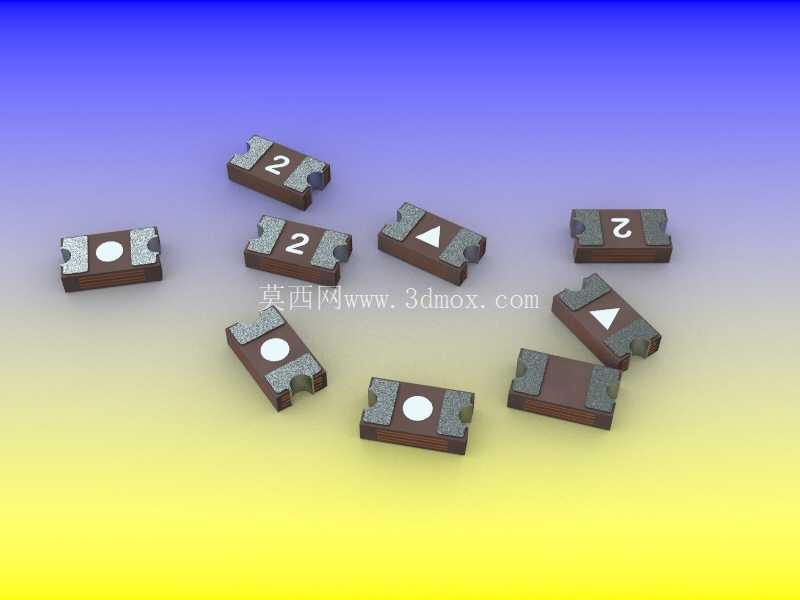

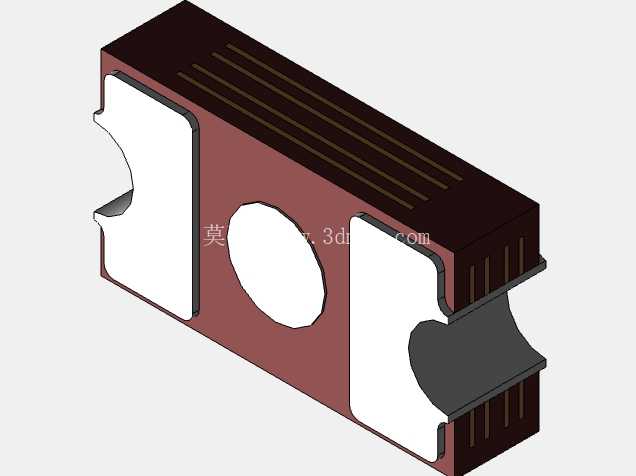

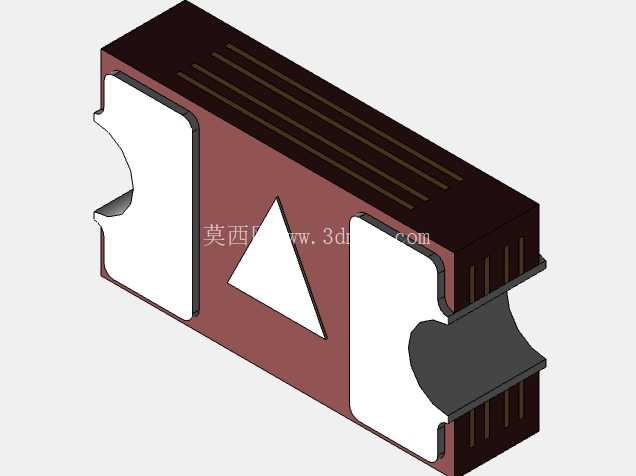

从结构设计逻辑来看,这款0603封装的聚合物开关,整体外形尺寸严格遵循表面贴装元器件的标准封装规范,长宽高分别控制在1.8mm、1.0mm、0.5mm,完全匹配行业通用的0603封装焊盘尺寸,不需要在PCB设计阶段单独定制特殊焊盘,能直接和同封装的电阻、电容元件共用SMT贴装吸嘴、钢网开口参数,适配现有高速贴片机的生产节拍,不会额外增加产线换型成本。元件主体采用高耐温的聚合物基材作为核心功能层,内部均匀分散导电炭黑粒子构成导电通路,两端采用镀镍锡的端电极结构,电极的爬锡高度、可焊性镀层厚度都经过针对性优化,既能保证过回流焊时的焊接可靠性,避免出现虚焊、立碑、偏移等SMT常见焊接缺陷,也能在长期高低温循环、振动冲击的车载工况下,保证电极和PCB焊盘之间的连接强度,不会出现焊点开裂脱落的问题。
在实际选型应用中,这类元件的安装边界需要重点关注:首先是焊盘设计阶段,要严格按照封装尺寸预留焊盘间距,焊盘之间的阻焊层厚度要符合规范,避免焊锡溢流导致元件两端电极短路;其次是元件布局时,要和周边大功率发热器件保持至少1mm的安全间距,避免周边器件的热辐射导致聚合物开关出现误触发动作,影响电路正常工作;另外在回流焊温度曲线设置上,要匹配无铅焊接的温度峰值要求,保证峰值温度不超过元件基材的耐温上限,避免高温破坏内部聚合物的分子结构,导致元件的保护特性失效、常温下阻抗异常升高。
从功能特性维度看,这款聚合物开关的动作响应速度、保持电流、触发电流参数都针对低压小功率信号回路做了适配,适合用在USB接口回路、按键信号回路、传感器供电回路这类工作电流在几百毫安级别的电路中,相比传统插件式保险丝,它的贴装效率更高,占用PCB面积更小,符合当前电子产品小型化、轻量化的设计趋势。在三维建模过程中,需要重点还原端电极的倒角结构、主体基材的表面纹理、标识字符的印刷位置与尺寸,保证模型导入PCB装配仿真时,能准确模拟元件和周边器件的装配间隙,提前排查干涉问题,同时模型的尺寸精度要控制在±0.02mm以内,满足钢网设计、贴装程序编写的精度要求,避免因为模型尺寸偏差导致实际生产时出现贴装偏移、焊接不良的问题。
不同于大电流回路使用的功率型保护元件,这类小尺寸SMD聚合物开关更侧重板级空间的利用率和批量生产的一致性,设计时在端电极和主体基材的结合位置做了应力释放结构,能抵消SMT焊接过程中因为PCB和元件基材热膨胀系数差异产生的内应力,避免长期使用过程中出现端电极脱落、元件开裂的失效问题。在电路仿真阶段,结合三维模型的结构参数,可以更准确地模拟元件在不同电流、温度工况下的热分布情况,优化元件在PCB上的布局位置,保证保护动作的可靠性,避免出现该触发时不动作、正常工作时误断开的异常情况。
