新能源车辆集成式电力牵引驱动装置

做了十余年新能源三电系统结构设计，接触过不少分体式电驱方案的痛点——逆变器、充电机、DC转换器分散布置，不仅占用底盘大量宝贵空间，高压线束来回接驳带来的EMC问题、接插件可靠性隐患，一直是整车布置阶段绕不开的麻烦。这套集成式牵引驱动单元的设计思路，恰恰是瞄准了这些行业共性痛点做的整合优化。

从实际应用场景来看，这类集成驱动单元并非只适配单一车型，模块化的参数预留设计，让它既能匹配家用纯电乘用车的前舱或底盘布置需求，也能满足中型商用电动车的动力输出要求，甚至全地形特种车辆、小型水上电动载具的电驱系统选型也能覆盖。不同于分体式部件各自独立的防护设计，整体集成的壳体结构可以统一做IP67级以上的密封防护，应对车载场景下的泥水飞溅、高低温交变、振动冲击工况时，可靠性比分体拼接的方案提升不少。

拆解其功能构成不难发现设计的巧思：150kW等级的牵引逆变模块负责将动力电池的高压直流电转换为三相交流电驱动牵引电机，6.6kW的车载充电机模块承担交流慢充时的交直流转换，2kW的DC-DC转换器负责将高压直流电转换为低压电为车载低压用电设备供电、补充低压蓄电池电量，再加上主控单元、高压开关单元全部整合在同一个壳体内，省去了各模块之间的外部高压连接线束，既降低了线束成本与线损，也减少了高压接插件松动带来的故障风险。主控单元统一协调各模块的工作逻辑，逆变、充电、DC转换的热管理、信号交互全部在内部完成，整车端只需要对接高压输入输出接口、低压通讯接口、冷却管路接口即可，大幅缩减了整车厂的装配工序与匹配调试周期。

结构设计上，壳体采用高强度铝合金压铸成型，兼顾轻量化与结构强度，底部预留的标准安装孔位可以直接适配多数车型的悬置安装点，不需要额外设计复杂的转接支架。整体外形尺寸控制在603mm×256mm×181mm，这个尺寸边界是经过多轮整车布置验证的——既不会因为尺寸过大挤占乘员舱或电池包的布置空间，也不会因为过度压缩体积导致内部功率器件散热空间不足。冷却系统采用液冷方案，冷却回路在壳体内部围绕逆变模块的IGBT器件、充电机与DC-DC的功率变压器等发热核心布置，冷却液流道经过CFD仿真优化，保证各发热点温差控制在合理区间，避免局部过热导致的器件寿命衰减。接口部分采用车载行业标准的CAN 2.0A/B通讯协议，能适配绝大多数整车控制器的通讯协议栈，不需要额外做复杂的协议转换；高压接口采用带高压互锁的防水接插件，插拔过程中自动切断高压，避免带电操作的安全风险；冷却管路接口采用快插式结构，装配时直接卡接即可，密封可靠性高，后期维护拆卸也很方便。

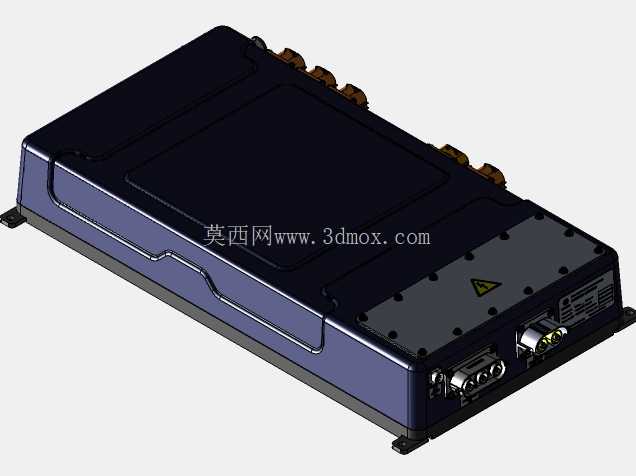

从建模细节来看，这套模型完整还原了壳体的加强筋结构、安装支脚的应力释放圆角、高压警示标识的位置、各接插件的针脚定义与安装方位，甚至壳体表面的防腐涂层厚度预留、密封胶条的安装槽结构都做了精准还原，不管是用于整车布置阶段的装配干涉检查，还是用于电驱系统的结构性能仿真参考，都能直接复用，不需要再做大量的模型修正工作。对于刚接触集成式电驱设计的工程师来说，这套模型的结构布局也很有参考价值——如何在有限的空间内排布各功率模块、如何避让高低压走线的安全距离、如何布置冷却流道覆盖所有发热点、如何设计安装点保证振动工况下的结构强度，这些细节都能在模型里找到可参考的工程实现方案。

实际选型匹配时，只需要确认整车的高压平台电压、牵引电机的额定功率与峰值功率、车载慢充的功率需求、DC-DC的输出电流要求，就可以基于这个基础平台做参数微调，不需要从零开始做结构设计，能大幅缩短新车型的三电系统开发周期。相比分体式采购多个部件再自行组装的方案，这种集成式单元的整体重量更轻，对提升整车续航里程也有一定帮助，同时统一的出厂测试也能避免不同供应商部件匹配不当带来的兼容性问题，降低后期售后的故障排查难度。
