AMS1117-3.3V线性稳压电源模块结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1202795
  • AMS1117-3.3V线性稳压电源模块结构设计
  • AMS1117-3.3V线性稳压电源模块结构设计
  • AMS1117-3.3V线性稳压电源模块结构设计

在车载电子、小型工控板卡的供电链路设计里,3.3V是绝大多数MCU、传感器、逻辑芯片的标准供电轨,AMS1117系列线性稳压器因为外围电路极简、输出纹波小、成本可控的特性,一直是小功率降压场景的首选方案,这次建模的这款基于AMS1117-3.3V的稳压模块,就是针对嵌入式开发、车载辅助电路改装、小型设备供电改造场景做的标准化板卡设计。

从实际使用的场景来看,这类模块常被用在汽车后装的行车辅助模块供电、DIY电子项目的电源转换、老旧设备的电路改造里,比如把车载12V直流输入转换成稳定的3.3V给后装的传感器、蓝牙模块供电,或是在试验台架上给5V供电的单片机系统做二次降压,避免开关电源的纹波干扰模拟采样电路。和开关型降压模块比,线性稳压方案虽然转换效率不算顶尖,但输出电压的纹波可以控制在毫伏级,不会给高频信号电路带来额外的电磁干扰,这也是很多对供电纯净度有要求的场景优先选它的核心原因。

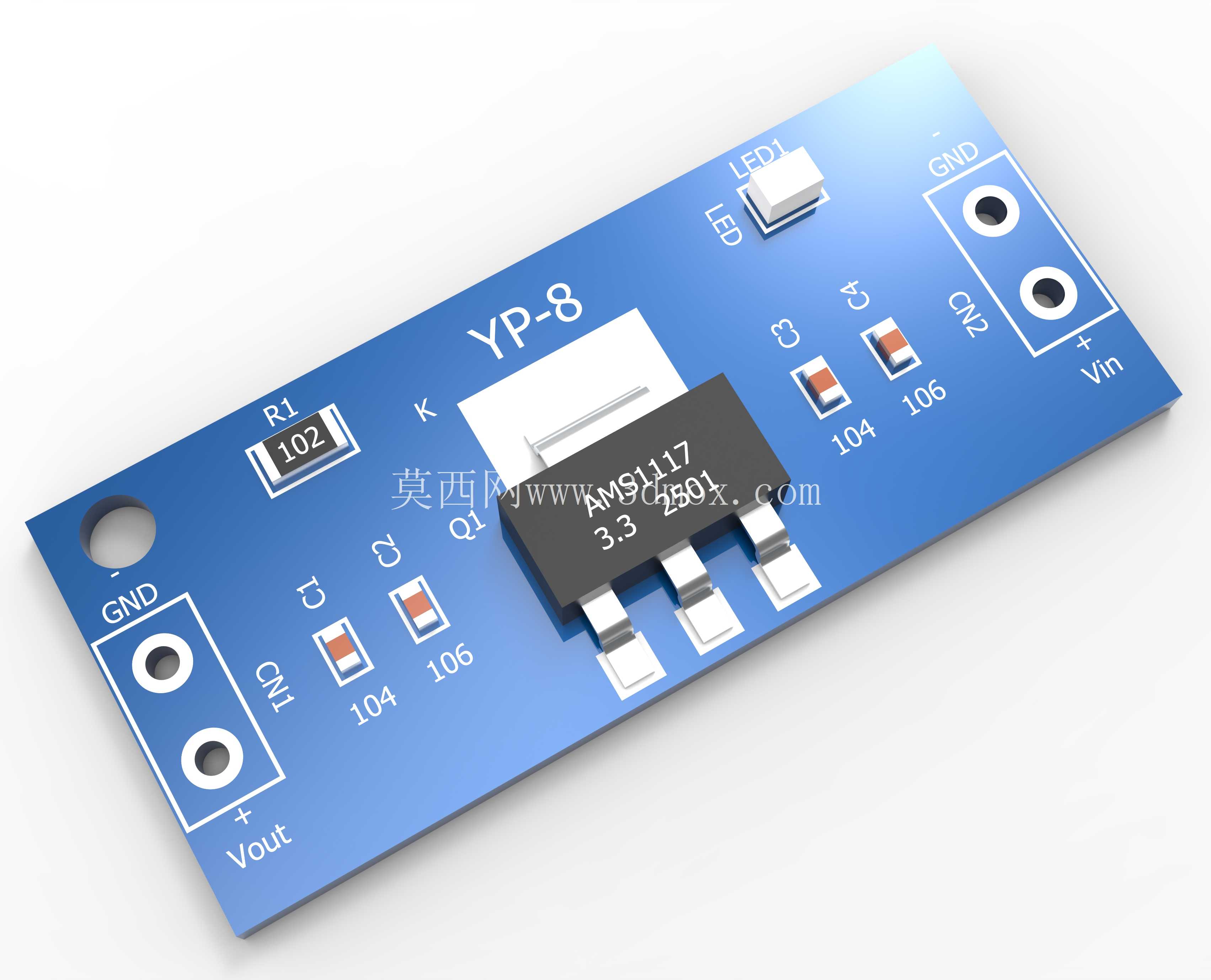

整个模块的设计思路完全围绕易用性和可靠性展开,PCB板采用蓝色阻焊的FR-4板材,板型做了长条化处理,两端预留了标准2.54mm间距的安装固定孔,不管是用铜柱固定在塑料壳体里,还是直接焊接在洞洞板上,都能适配常见的安装空间。输入输出接口都做了清晰的丝印标注,Vin端接输入直流电压,Vout端输出3.3V,GND端做了共地处理,哪怕是刚接触电路的新手,也不会出现接反引脚的问题。板载的元件布局做了优化,AMS1117稳压芯片放在板卡中心位置,自身的散热焊盘和PCB上的铺铜区域做了充分连接,依靠铺铜的散热面积就能满足1A以内输出电流的散热需求,不需要额外加装散热片,节省了垂直方向的安装空间。

外围元件的选型和布局也完全贴合稳压芯片的 datasheet 要求,输入端和输出端都搭配了不同容值的陶瓷电容,104、106容值的电容分别负责滤除高频和低频的电源纹波,输入端预留的LED电源指示灯串联了限流电阻,通电后就能直观判断模块是否正常工作,不需要额外外接万用表测量输出。电阻元件采用0805封装的通用贴片电阻,电容也是通用的0805贴片电容,所有元件都是市面上极易采购的通用型号,后期维修替换不需要找特殊规格的物料。

从安装边界来看,整个板卡的长宽尺寸控制得非常紧凑,长度不到4cm,宽度不到2cm,厚度加上最高的元件也就是LED的高度,整体厚度不超过5mm,在空间局促的车载接线盒、小型设备外壳内部都能轻松放下。两端的固定孔孔径适配M2规格的固定螺丝,孔位距离板边的距离留足了螺丝安装的操作空间,不会出现螺丝拧入后和周边元件干涉的问题。输入输出的焊盘做了加大处理,既可以直接焊接导线做飞线连接,也可以焊接直插排针,插在面包板上做原型电路验证,适配不同的接线需求。

在实际电路性能的设计考量上,这款模块的输入电压范围覆盖4.5V到12V,固定输出3.3V,输出电流最大可以到1A,足够给十数个常规的MCU外设同时供电。布线的时候特意把功率回路的走线做了加宽处理,大电流路径的走线宽度超过2mm,避免大电流输出时走线压降过大导致输出电压不准,信号地和功率地做了单点共地处理,减少地环路带来的干扰。丝印层除了标注引脚功能,还把元件的参数、极性都做了清晰标注,生产焊接的时候不会出现元件贴反、错贴的问题,哪怕是小批量手工焊接,也能保证焊接的良率。

很多工程师在做小型设备的供电设计时,总想着把稳压电路直接集成在主板上,但对于快速原型开发、小批量试产的场景来说,这种标准化的稳压模块可以大幅缩短研发周期,不需要单独做电源部分的PCB布线和调试,直接拿来就能用,而且经过了大量实际场景的验证,可靠性比临时搭的电路高很多。建模的时候把每个元件的外形尺寸、焊盘位置、丝印内容都做了1:1的还原,不管是用来做整机的结构装配干涉检查,还是用来做电路教学的演示模型,都能完全匹配实物的实际状态,不会出现结构设计时预留的安装空间和实物不符的问题。
