4mm母插孔迷你香蕉面板接线柱结构设计

做音频设备、测试仪器面板接线布局的工程师，大概率都接触过这类迷你香蕉接线柱，这次拆解的4mm母插孔款，是专门针对紧凑型面板安装场景优化的接插件结构，和常规大尺寸香蕉座相比，它在安装空间占用、绝缘防护、接线可靠性上做了不少针对性的结构调整。

先从实际安装场景说，这类接线柱常用在小型音频功放、测试治具、教学实验台、低压信号转接面板上，尤其是面板厚度有限、内部走线空间局促的设备里，常规长度的香蕉座会顶到内部PCB或者走线槽，这款的尺寸边界卡得很精准：带尾部防护帽的总长度控制在31mm，拆掉帽体仅留螺纹安装段的长度是27mm，安装后露在面板外侧的帽体最大外径约11mm，不会占用过多面板排布空间，哪怕是在密集排布的接线端子组里，相邻端子之间也能留出足够的操作间隙，插拨香蕉插头时不会碰到旁边的端子。

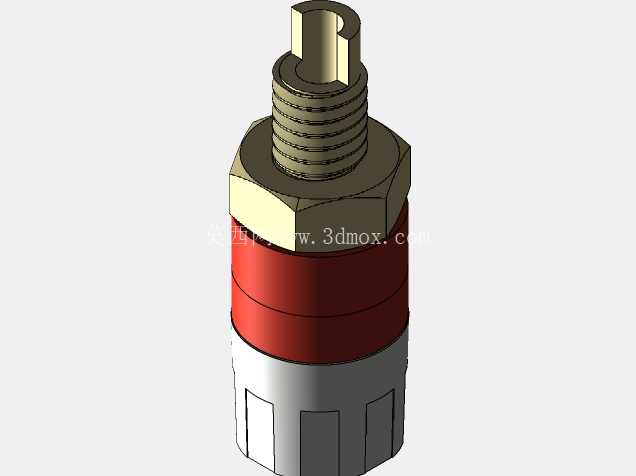

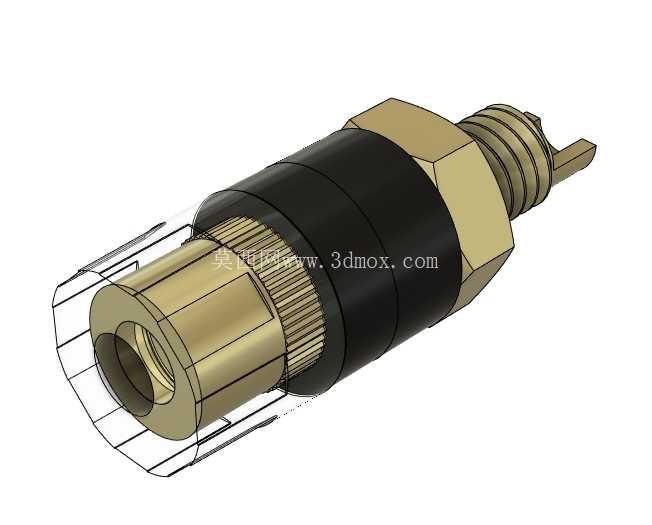

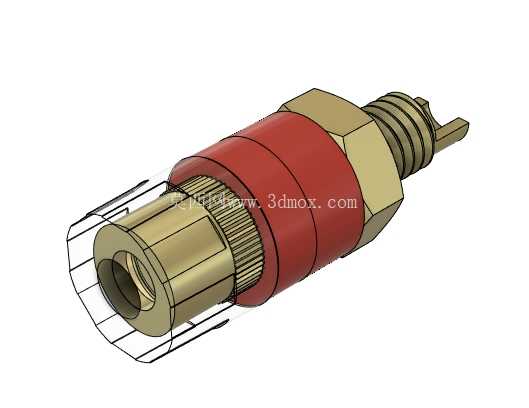

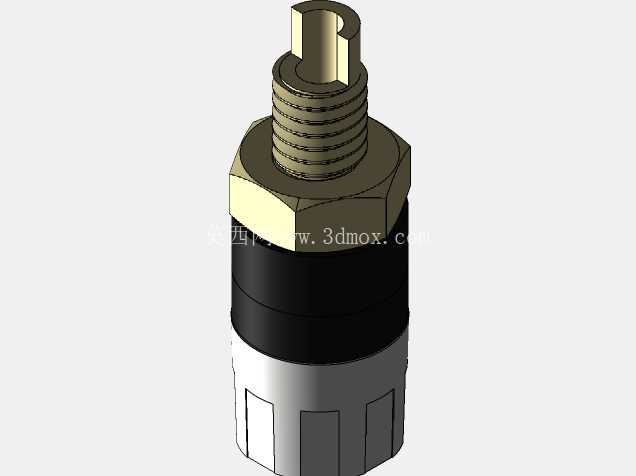

结构设计上，主体导电部分采用镀金黄铜加工，一方面是降低接触电阻，避免音频信号或者小电流测试信号传输时出现压降损耗，另一方面镀金层的抗锈蚀能力更强，在长期暴露的使用环境下不容易氧化发黑，能维持稳定的接触性能。安装固定逻辑分前后两段配合：面板外侧是带透明盖的拧紧螺帽，手动就能拧紧，不需要额外工具，透明盖还能直观看到螺帽和柱体的配合到位情况，避免虚拧导致的端子松动；面板背面用M6x1.0的锁紧螺母固定，螺纹规格是通用细牙，和市面上常规面板开孔的适配性很强，不需要专门定制丝锥攻牙，普通面板开好对应直径的安装孔就能直接装配。

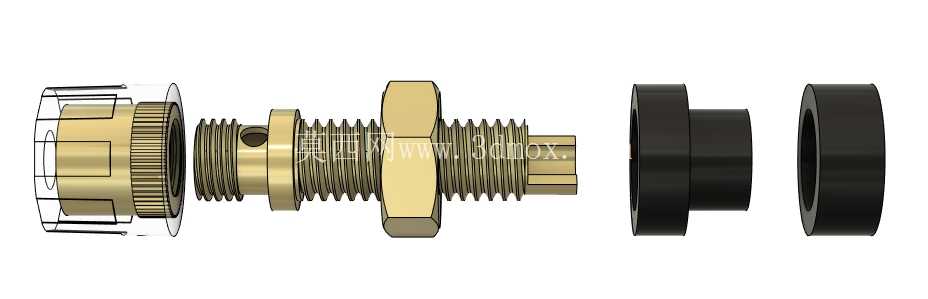

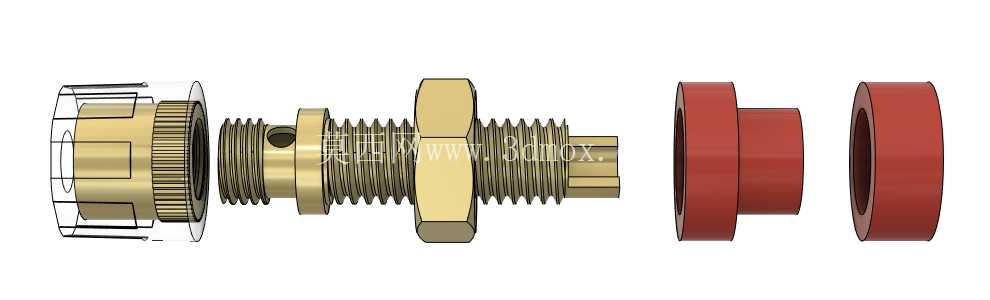

绝缘设计是这款接线柱比较核心的结构点，两个塑料绝缘环组合卡在柱体和面板之间，哪怕安装面板是金属材质，也能把导电的铜柱和金属面板完全隔离开，避免出现信号短路、设备外壳带电的问题，绝缘环的卡槽和柱体上的定位台阶是过盈配合，装配后不会出现松脱转动，长期插拨插头也不会带动绝缘环移位。尾部的接线端是M6x0.75的螺纹结构，适配常规4mm香蕉插头的电缆压接，柱体内部带4mm孔径的螺丝固定装置，导线剥头插进去之后拧紧内部的顶丝就能牢牢固定，不需要焊锡，现场装配或者后期维护换线都很方便，哪怕是没有焊接工具的场景也能完成接线作业。

实际选型的时候要注意安装边界：面板开孔直径要匹配M6x1.0的螺纹外径，面板背面要留出至少20mm的空间容纳锁紧螺母和尾部接线段，外侧要留出11mm以上的直径空间避免和周边结构干涉。和普通接线柱相比，这款的红色绝缘标识套是直接嵌在铜柱的定位槽里，不会因为反复插拨出现转动或者脱落，能清晰区分正负极接线位，在多端子排布的面板上不会出现接线混淆的问题。尾部的带帽结构一方面是保护接线端的螺纹不受磕碰，另一方面也能防止裸露的接线端碰到内部其他导电部件造成短路，细节上的防护设计考虑得比较周全。

从建模角度看，这个零件的结构特征很典型：回转体为主，搭配六角锁紧段、绝缘环卡槽、螺纹段、内部顶丝孔这些特征，建模的时候要注意各段的同轴度公差，尤其是内部插孔和外部安装螺纹的同轴度要控制在0.05mm以内，不然插插头的时候会出现卡滞或者接触不良的问题；绝缘环的配合尺寸要留0.1mm左右的装配间隙，方便生产的时候快速压装，同时不会出现松脱。这类接插件虽然零件尺寸小，但直接影响整个设备的接线可靠性和使用安全性，设计的时候每一处尺寸配合、绝缘防护、安装便利性的细节，都是从实际装配和使用场景里反复打磨出来的。
