GOST标准电缆接线连接片结构设计

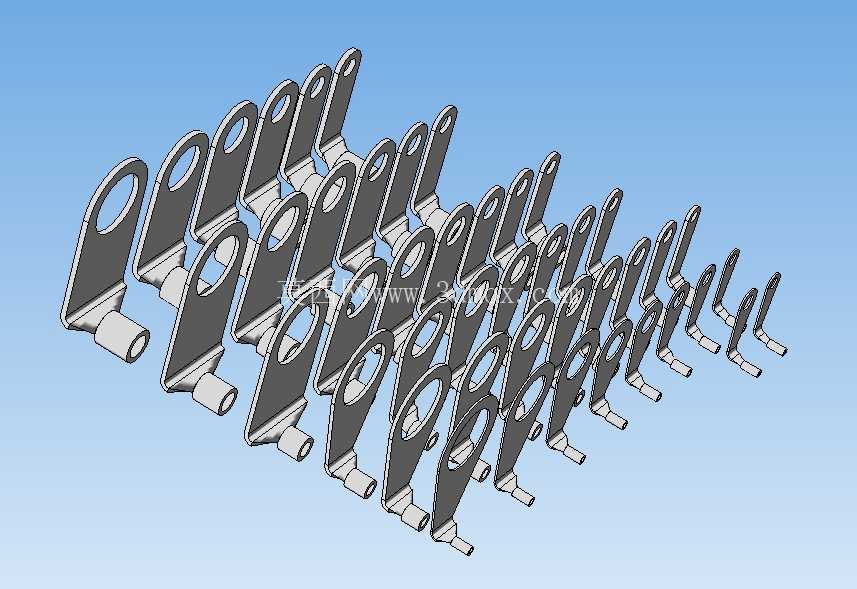

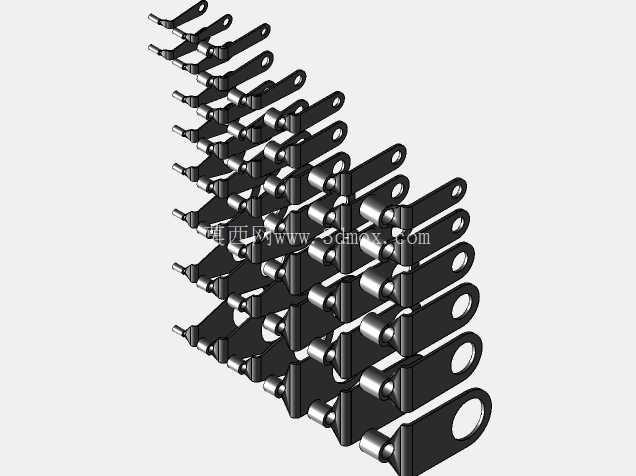

这类接线片是电气布线系统里用量极大的基础连接件，日常在低压配电回路、设备内部线束接驳、汽车线束分支、工业控制柜端子排延伸接线场景里随处可见，核心作用是实现多股铜芯线缆与接线端子、设备接线柱之间的可靠压接与固定，避免散丝、虚接带来的接触电阻过大、发热烧蚀甚至线路起火的隐患。从结构上看，该接线片采用单端带圆孔的扁平长条结构，圆孔端用于套入设备的接线螺栓，通过螺母锁紧实现与设备端的导电接触面紧密贴合，长条段的尾端是压接区，使用时剥去线缆端部的绝缘层，将裸露的多股铜芯插入压接区对应的套筒结构内，通过压线钳的对应模腔施加均匀的压接力，让金属套筒产生可控的塑性变形，紧紧咬合住铜芯线缆的每一根丝股，既保证足够的拉脱力，避免线缆受外力拉扯时从接线片内脱出，又能让金属接触面充分贴合，降低接触电阻。设计时首先要匹配对应线缆的线径规格，不同平方数的线缆对应的压接区内径、压接后的变形量都有严格的工程要求，压接过松会导致接触电阻超标，压接过紧则容易压断铜丝甚至压裂接线片本体，反而降低连接可靠性。带孔的安装端，圆孔的内径公差需要匹配常用的接线螺栓规格，比如M4、M5、M6这类通用电气安装螺栓，孔位周边做了局部加厚的翻边或者凸台结构，用来分散螺栓锁紧时的压应力，避免锁紧时扁平的片体被压变形，导致接触面倾斜、有效接触面积减小。片体本身的厚度选择需要匹配对应的载流量要求，不同线径对应的额定电流不同，片体的导电截面积要满足长期通流时的温升要求，避免满负载运行时片体发热超过绝缘材料的耐温极限。整个零件采用冲压工艺成型，适合大批量生产，带料连续冲压时可以一次完成冲裁、压型、翻孔、压接套筒成型等多道工序，生产效率高，尺寸一致性好，能满足工业领域大规模布线的用量需求。安装时需要注意，接线片的圆孔接触面要保持平整无氧化层、无油污，锁紧螺栓时要按照对应规格的扭矩要求施加锁紧力，扭矩不足会导致接触面松动产生间隙，运行中产生电弧烧蚀接触面，扭矩过大则可能滑牙或者压裂片体。在汽车冲压线束的应用场景里，这类接线片还要耐受车辆运行中的振动、温度交变、潮湿盐雾等恶劣工况，所以表面通常会做镀锡或者镀镍处理，提升抗氧化能力和导电性能，避免长期使用后接触面氧化导致电阻升高。从安装边界来看，单个接线片的宽度要小于接线端子排的相邻端子间距，避免安装后相邻接线片之间的电气间隙不足，产生爬电或者短路风险；压接完成后，压接区的外径要匹配绝缘热缩管的规格，方便后续套入热缩管做绝缘防护，避免裸露的导电部分接触到其他金属构件造成短路。这类标准化的接线片遵循GOST相关标准，尺寸参数统一，互换性好，不管是设备原厂装配还是后期的线路维修改造，都可以直接选用对应规格的零件，不需要单独定制，能大幅降低布线施工的成本，提升装配效率。在实际的三维建模过程中，需要重点关注压接区的套筒内径与对应线径的匹配关系，安装孔的位置度公差，片体弯折处的圆角半径，避免冲压成型时出现应力集中导致零件开裂，同时要还原压接区的内壁防滑结构，这些细小的滚花或者凹槽结构能大幅提升压接后线缆的拉脱强度，是保证连接可靠性的关键细节。
